Все о пулемете MG-34 - история, модификации, клейма и т.д.
Пулемет MG-34 был разработан немецкой компанией Рейнметалл (Rheinmetall-Borsig) по заказу немецкой армии. Разработкой пулемета руководил Луис Штанге (Louis Stange), однако при создании пулемета использовались наработки не только компании Рейнметалл и ее дочерних компаний, но и других фирм, таких как Маузер-Верке, например. Пулемет был официально принят на вооружение Вермахта в 1934 году и вплоть до 1942 года официально являлся основным пулеметом не только пехоты, но и танковых войск Германии. В 1942 году вместо MG-34 на вооружение был принят более совершенный пулемет MG-42, однако производство MG-34 не прекратилось вплоть до конца Второй Мировой войны, так как он продолжал использоваться в роли танкового пулемета в силу большей приспособленности к этому по стравнению с MG-42.
MG-34 в первую очередь достоин упоминания как первый единый пулемет, когда либо принятый на вооружение. В нем воплотилась выработанная Вермахтом на опыте 1 Мировой войны концепция универсального пулемета, способного выполнять роль как легкого ручного пулемета, используемого с сошек, так и станкового, используемого с пехотного или зенитного станка, а также танкового, используемого в спаренных и отдельных установках танков и боевых машин. Подобная унификация упрощала снабжение и обучение войск, обеспечивала высокую тактическую гибкость.

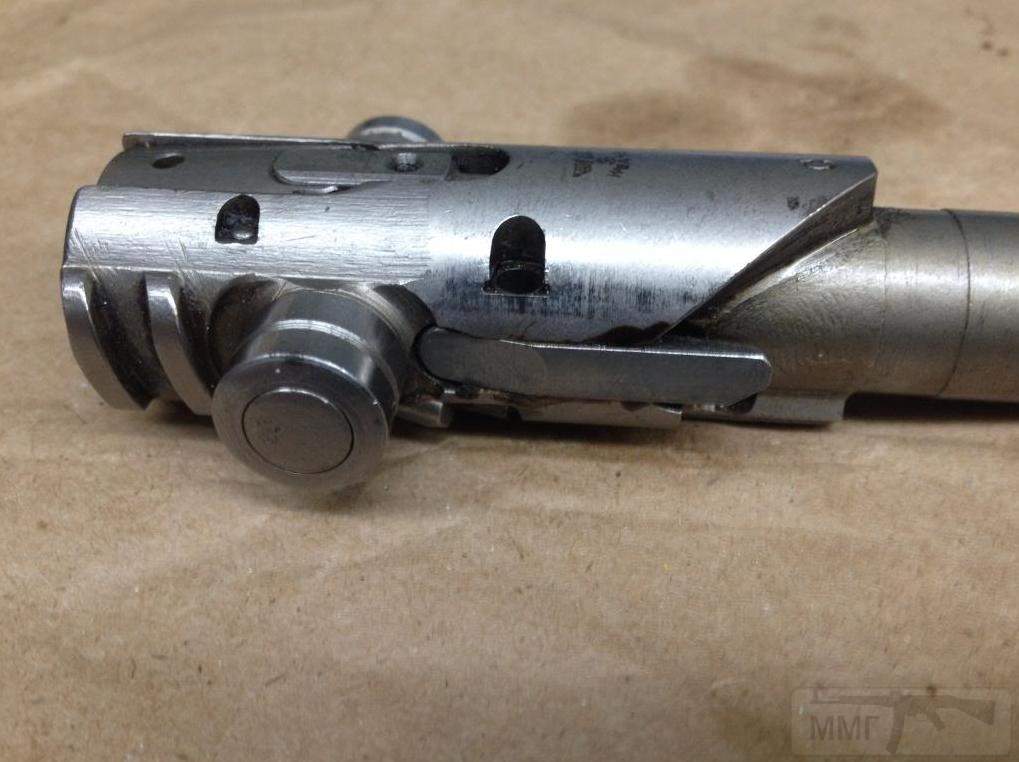

Пулемет MG-34 построен на основе автоматики с коротким ходом ствола. Запирание ствола осуществляется затвором с вращающейся боевой личинкой, на которой выполнены боевые упоры в виде сегментов винтовой резьбы. Запирание осуществляется за специальную муфту, жестко зафиксированную на казенной части ствола. Вращение боевой личинки затвора осуществляется при взаимодействии раположенных на ней роликов с фигурными пазами, выполенеными на внутренних стенках ствольной коробки. Оси роликов расположены перпендикулярно оси затвора, на его противоположных сторонах. Кроме управления запиранием и отпиранием, эти же ролики служат и ускорителями затвора, взаимодействуя после его отпирания со специальными фигурными скосами на ствольной муфте. Для повышения надежности работы автоматики пулемет имеет дульный усилитель отката, использующий давление пороховых газов на дульный срез ствола для придания ему дополнительного ускорения при откате. Этот же дульный усилитель одновременно служит и пламегасителем. Кожух ствола цилиндрический, с круглыми вентиляционными отверстиями. У танкового варианта MG-34 кожух ствола сплошной, усиленный. Ствольная коробка цилиндрической формы, фрезерованная, соединяется с кожухом ствола продольной осью на правом боку и защелкой на левом. Ствольная коробка может откидываться относительно кожуха ствола вверх и вправо, открывая казенную часть ствола. Таким образом, смена ствола может быть осуществлена за считанные секунды, однако пулеметчику потребуется теплозащита для извлечения горячего ствола, так как он не имеет каких-либо ручек для этой цели, поэтому в комплект пулемета обязательно входила асбестовая руковица. Горячий ствол просто извлекался из кожуха назад, на его место ставился холодный, после чего ствольная коробка поворачивалась в исходное положение.
MG-34 вел огонь с открытого затвора, УСМ предусматривал возможность ведения огня как одиночными выстрелами, так и очередями. Для выбора режима огня служил сдвоенный спусковой крючок - нажатие на его верхнюю часть вызывало одиночные выстрелы, на нижнюю - автоматический огонь. Предохранитель, запиравший шептало, расположен на правой стороне пистолетной рукоятки.
Питание пулемета могло осуществляться лентой, подаваемой справа или слева. Выбор направления движение ленты осуществлялся перестановкой подающих пальцев лентопротяжного механизма, а также сменой фигурного рычага, приводящего в действие механизм и раположенного под откидной крышкой лентопротяга. Рычаг имел на своей нижней поверхности фигурный паз, в котором двигался вертикальный штифт, выполненный на верхней поверхности затвора. Стандартная металлическая лента выполнялась в виде секций по 50 патронов. В варианте ручного пулемета одна такая секция размещалась в жестяном коробе в виде усеченного конуса, крепившемся к ствольной коробке. В варианте станкового пулемета лента собиралась из 5 секций общей емкостью в 250 патронов и размещалась в отдельном коробе.При необходимости крышка ствольной коробки с рычагом лентопротяга могла быть заменена на специальную крышку с адаптером для питания из 75-патронных магазинов от авиационного пулемета MG-15. Магазины были выполнены из жести и имели форму двойного барабана, с поочередной подачей патронов из правой и левой половин.

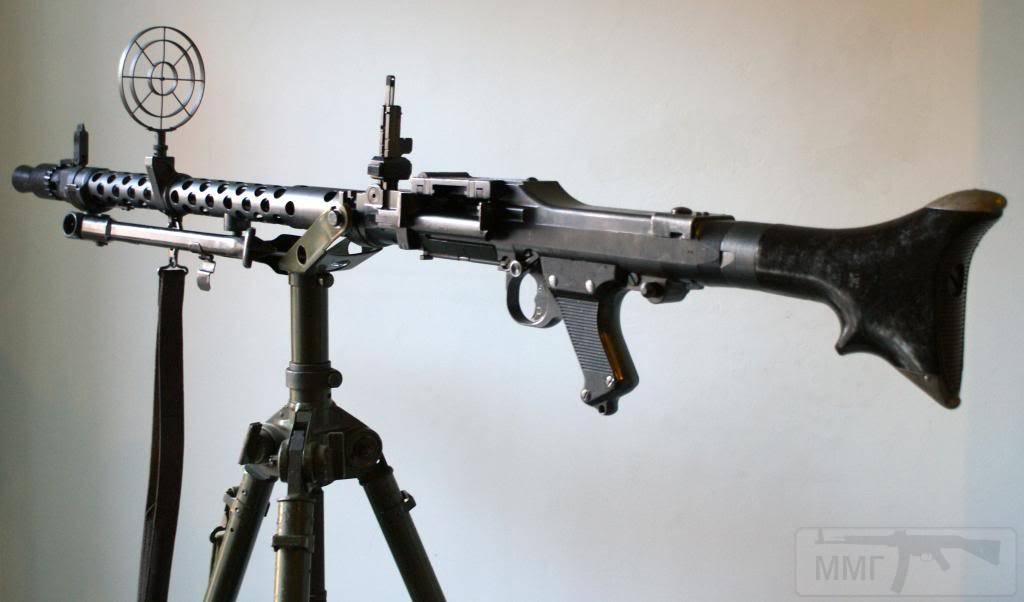

Пулемет MG-34 комплектовался складной двуногой сошкой, которая могла крепиться либо в дульной части кожуха, что обеспечивало большую стабильность пулемета при ведении огня, либо в задней части кожуха, перед ствольной коробкой, что обеспечивало больший сектор огня. В варианте станкового MG-34 размещался на станке-треноге довольно сложной конструкции. Станок имел специальные механизмы обеспечивающие автоматическое рассеяние по дальности при стрельбе по удаленным целям, буффер отдачи, отдельный узел управления огнем, крепление для оптического прицела. Этот станок обеспечивал ведение огня только по наземным целям, но мог комплектоватьс специальным адаптером для стрельбы по воздушным целям. Кроме того, имелся специальный легкий станок-тренога для стрельбы по воздушным целям.
В целом, MG-34 являлся весьма достойным оружием, однако к его недостаткам в первую очередь относится повышенная чувствительность к загрязнению механизмов. Кроме того, он был слишком трудоемок в производстве и требовал слишком много ресурсов, что было неприемлимо для условий военного времени, тебовавшего производить пулеметы в огромных количествах. Именно поэтому на свет появился гораздо более простой в производстве и надежный пулемет MG-42, использовавший более прогрессивные технологии. Тем не менее MG-34 являлся весьма грозным и универсальным оружием, заслужившим свое почетное место в истории стрелкового оружия.
MG-34 в первую очередь достоин упоминания как первый единый пулемет, когда либо принятый на вооружение. В нем воплотилась выработанная Вермахтом на опыте 1 Мировой войны концепция универсального пулемета, способного выполнять роль как легкого ручного пулемета, используемого с сошек, так и станкового, используемого с пехотного или зенитного станка, а также танкового, используемого в спаренных и отдельных установках танков и боевых машин. Подобная унификация упрощала снабжение и обучение войск, обеспечивала высокую тактическую гибкость.
Пулемет MG-34 построен на основе автоматики с коротким ходом ствола. Запирание ствола осуществляется затвором с вращающейся боевой личинкой, на которой выполнены боевые упоры в виде сегментов винтовой резьбы. Запирание осуществляется за специальную муфту, жестко зафиксированную на казенной части ствола. Вращение боевой личинки затвора осуществляется при взаимодействии раположенных на ней роликов с фигурными пазами, выполенеными на внутренних стенках ствольной коробки. Оси роликов расположены перпендикулярно оси затвора, на его противоположных сторонах. Кроме управления запиранием и отпиранием, эти же ролики служат и ускорителями затвора, взаимодействуя после его отпирания со специальными фигурными скосами на ствольной муфте. Для повышения надежности работы автоматики пулемет имеет дульный усилитель отката, использующий давление пороховых газов на дульный срез ствола для придания ему дополнительного ускорения при откате. Этот же дульный усилитель одновременно служит и пламегасителем. Кожух ствола цилиндрический, с круглыми вентиляционными отверстиями. У танкового варианта MG-34 кожух ствола сплошной, усиленный. Ствольная коробка цилиндрической формы, фрезерованная, соединяется с кожухом ствола продольной осью на правом боку и защелкой на левом. Ствольная коробка может откидываться относительно кожуха ствола вверх и вправо, открывая казенную часть ствола. Таким образом, смена ствола может быть осуществлена за считанные секунды, однако пулеметчику потребуется теплозащита для извлечения горячего ствола, так как он не имеет каких-либо ручек для этой цели, поэтому в комплект пулемета обязательно входила асбестовая руковица. Горячий ствол просто извлекался из кожуха назад, на его место ставился холодный, после чего ствольная коробка поворачивалась в исходное положение.
MG-34 вел огонь с открытого затвора, УСМ предусматривал возможность ведения огня как одиночными выстрелами, так и очередями. Для выбора режима огня служил сдвоенный спусковой крючок - нажатие на его верхнюю часть вызывало одиночные выстрелы, на нижнюю - автоматический огонь. Предохранитель, запиравший шептало, расположен на правой стороне пистолетной рукоятки.
Питание пулемета могло осуществляться лентой, подаваемой справа или слева. Выбор направления движение ленты осуществлялся перестановкой подающих пальцев лентопротяжного механизма, а также сменой фигурного рычага, приводящего в действие механизм и раположенного под откидной крышкой лентопротяга. Рычаг имел на своей нижней поверхности фигурный паз, в котором двигался вертикальный штифт, выполненный на верхней поверхности затвора. Стандартная металлическая лента выполнялась в виде секций по 50 патронов. В варианте ручного пулемета одна такая секция размещалась в жестяном коробе в виде усеченного конуса, крепившемся к ствольной коробке. В варианте станкового пулемета лента собиралась из 5 секций общей емкостью в 250 патронов и размещалась в отдельном коробе.При необходимости крышка ствольной коробки с рычагом лентопротяга могла быть заменена на специальную крышку с адаптером для питания из 75-патронных магазинов от авиационного пулемета MG-15. Магазины были выполнены из жести и имели форму двойного барабана, с поочередной подачей патронов из правой и левой половин.
Пулемет MG-34 комплектовался складной двуногой сошкой, которая могла крепиться либо в дульной части кожуха, что обеспечивало большую стабильность пулемета при ведении огня, либо в задней части кожуха, перед ствольной коробкой, что обеспечивало больший сектор огня. В варианте станкового MG-34 размещался на станке-треноге довольно сложной конструкции. Станок имел специальные механизмы обеспечивающие автоматическое рассеяние по дальности при стрельбе по удаленным целям, буффер отдачи, отдельный узел управления огнем, крепление для оптического прицела. Этот станок обеспечивал ведение огня только по наземным целям, но мог комплектоватьс специальным адаптером для стрельбы по воздушным целям. Кроме того, имелся специальный легкий станок-тренога для стрельбы по воздушным целям.
В целом, MG-34 являлся весьма достойным оружием, однако к его недостаткам в первую очередь относится повышенная чувствительность к загрязнению механизмов. Кроме того, он был слишком трудоемок в производстве и требовал слишком много ресурсов, что было неприемлимо для условий военного времени, тебовавшего производить пулеметы в огромных количествах. Именно поэтому на свет появился гораздо более простой в производстве и надежный пулемет MG-42, использовавший более прогрессивные технологии. Тем не менее MG-34 являлся весьма грозным и универсальным оружием, заслужившим свое почетное место в истории стрелкового оружия.
-
- Солдат
- Сообщения: 1
- Зарегистрирован: 30 ноя 2016
- Поблагодарили: 2 раза
- Карма: +0/-0
Re: Все о пулемете MG-34 - история, модификации, клейма и т.д.
Спасибо, все очень познавательно.
-
Автор темы - Старший модератор
- Сообщения: 315
- Зарегистрирован: 30 ноя 2016
- Откуда: Украина
- Поблагодарили: 1516 раз
- Карма: +1/-0
-
- Генерал-майор
- Сообщения: 12611
- Зарегистрирован: 03 дек 2016
- Поблагодарили: 70610 раз
- Карма: +11/-0
-
- Полковник
- Спонсор форума
- Сообщения: 6307
- Зарегистрирован: 03 дек 2016
- Откуда: С Восточного фронта
- Поблагодарили: 20381 раз
- Карма: +4/-0
Re: Все о пулемете MG-34 - история, модификации, клейма и т.д.
Что-то типа чехов
-
- Старший прапорщик
- Сообщения: 412
- Зарегистрирован: 03 дек 2016
- Поблагодарили: 1601 раз
- Карма: +0/-0
Re: Все о пулемете MG-34 - история, модификации, клейма и т.д.
Интересненько. Спасибо. С ув.
-
- Капитан
- Сообщения: 1892
- Зарегистрирован: 01 дек 2016
- Поблагодарили: 6045 раз
- Карма: +0/-0
-
- Генерал-полковник
- Спонсор форума
- Сообщения: 25546
- Зарегистрирован: 01 дек 2016
- Поблагодарили: 107380 раз
- Карма: +10/-0
Все о пулемете MG-34 - история, модификации, клейма и т.д.

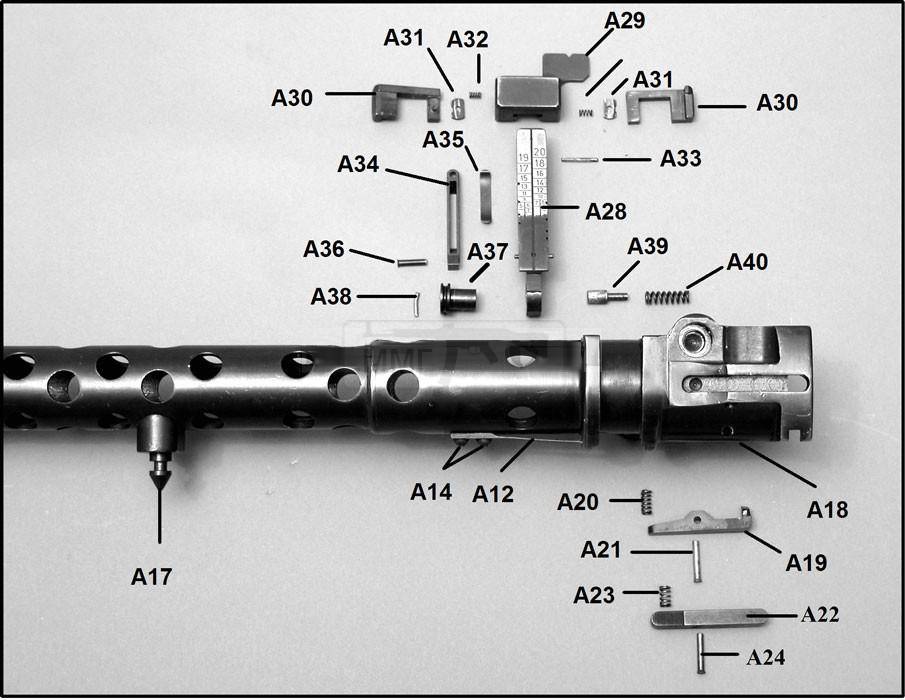

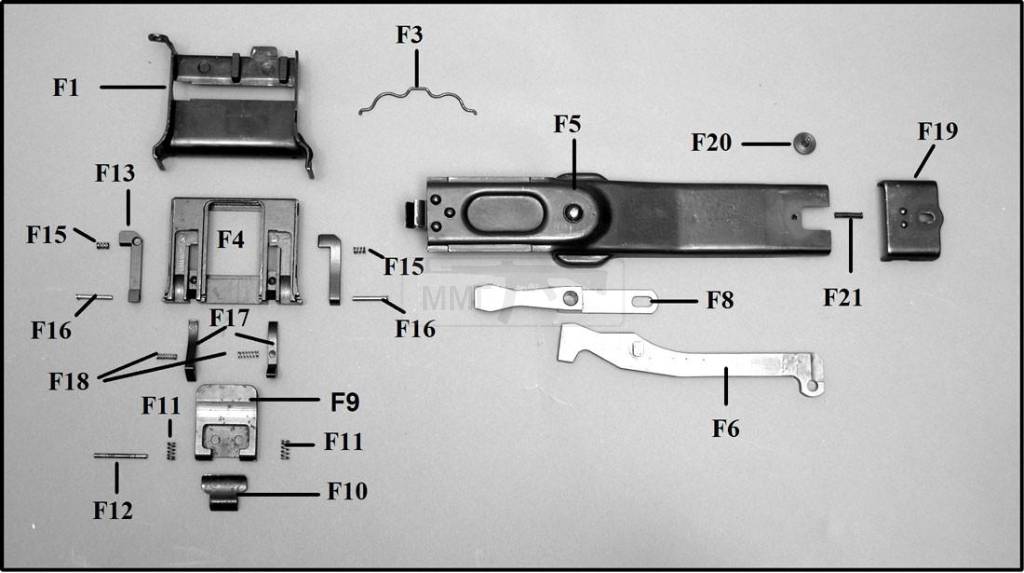

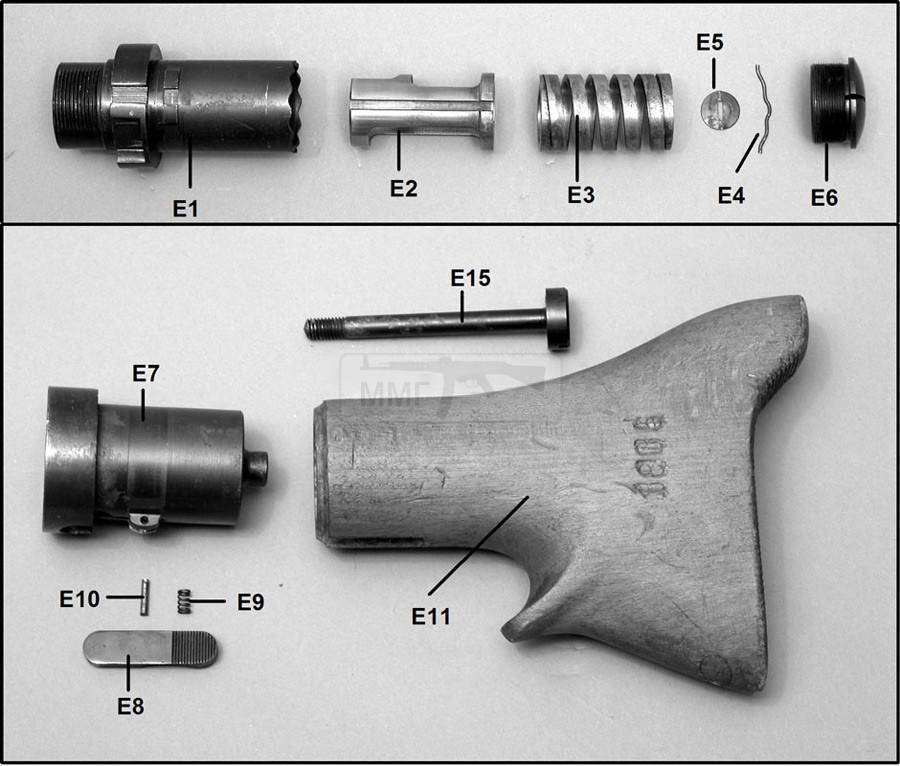

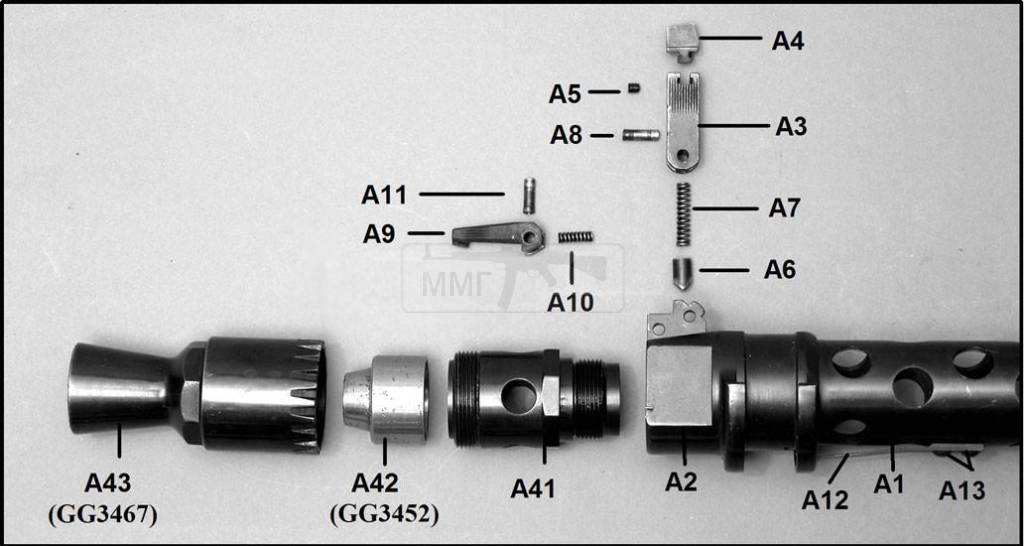

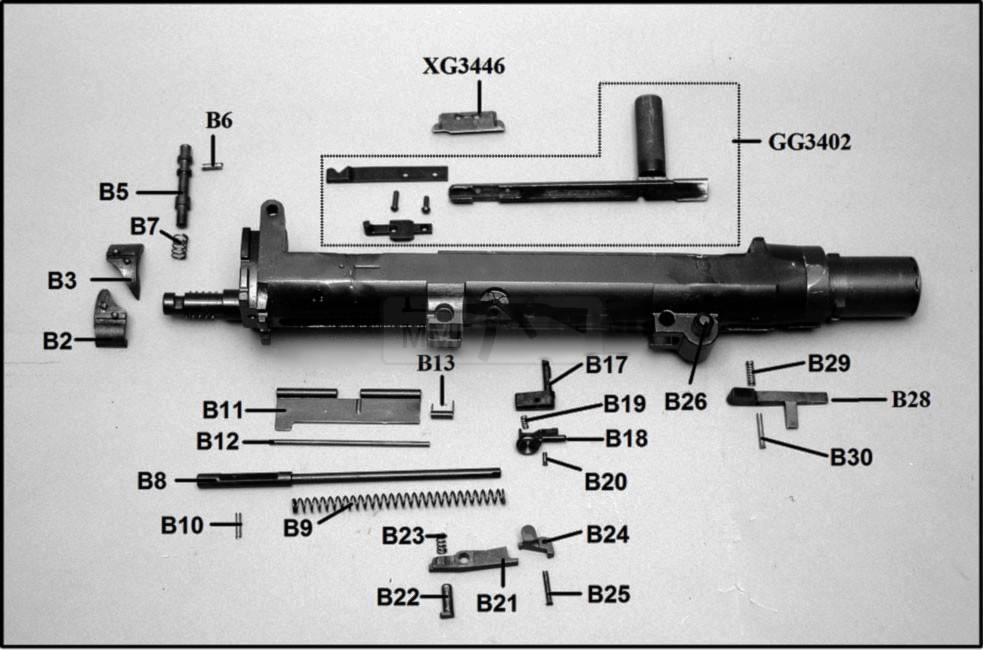

Детали Maschinengewehr 34
-
- Генерал-полковник
- Спонсор форума
- Сообщения: 25546
- Зарегистрирован: 01 дек 2016
- Поблагодарили: 107380 раз
- Карма: +10/-0
-
- Генерал-полковник
- Спонсор форума
- Сообщения: 25546
- Зарегистрирован: 01 дек 2016
- Поблагодарили: 107380 раз
- Карма: +10/-0
-
- Генерал-полковник
- Спонсор форума
- Сообщения: 25546
- Зарегистрирован: 01 дек 2016
- Поблагодарили: 107380 раз
- Карма: +10/-0
Все о пулемете MG-34 - история, модификации, клейма и т.д.
В 1948 израильтяне для ЦАХАЛа закупили в Чехословакии пулеметы двух типов: Vz.37 и MG-34. Туда пошли изделия в основном выпуска 1945 года. Если вы увидите макет MG-34 с клеймами шестиконечных звезд, значит эта машинка успела поcлужить и в Израиле. В основном такие макеты сейчас завозятся из Европы.
-
Автор темы - Старший модератор
- Сообщения: 315
- Зарегистрирован: 30 ноя 2016
- Откуда: Украина
- Поблагодарили: 1516 раз
- Карма: +1/-0
Все о пулемете MG-34 - история, модификации, клейма и т.д.

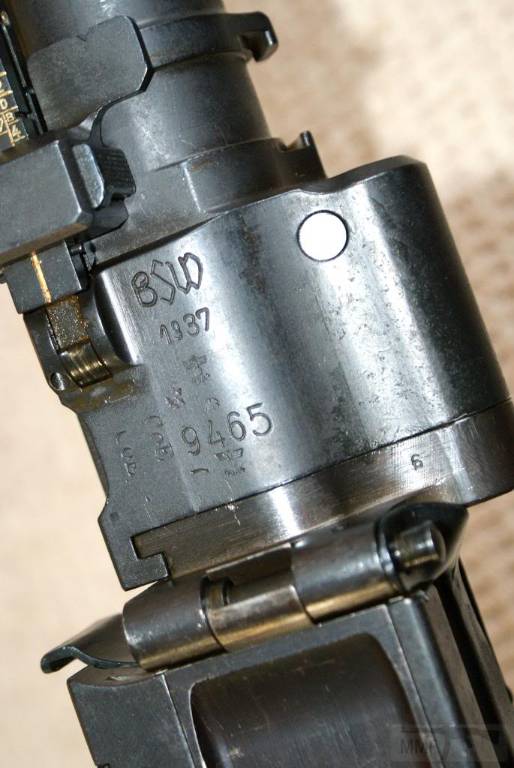

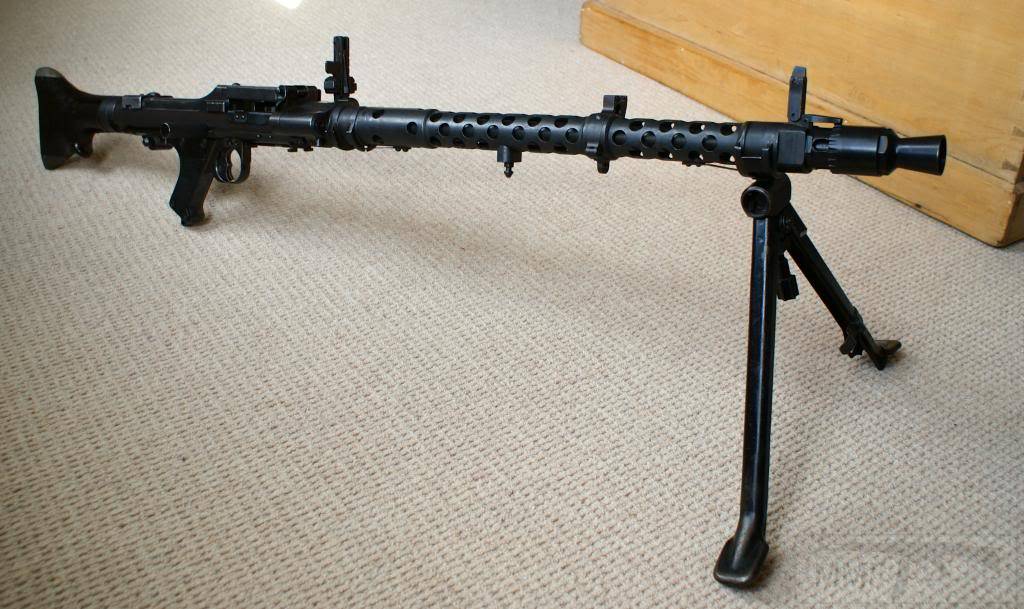

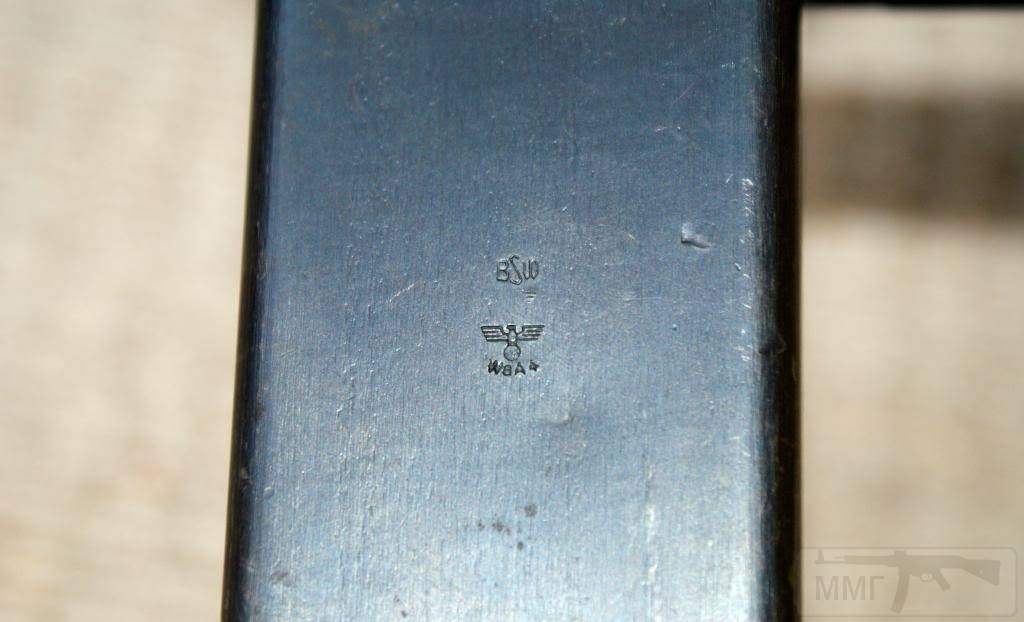

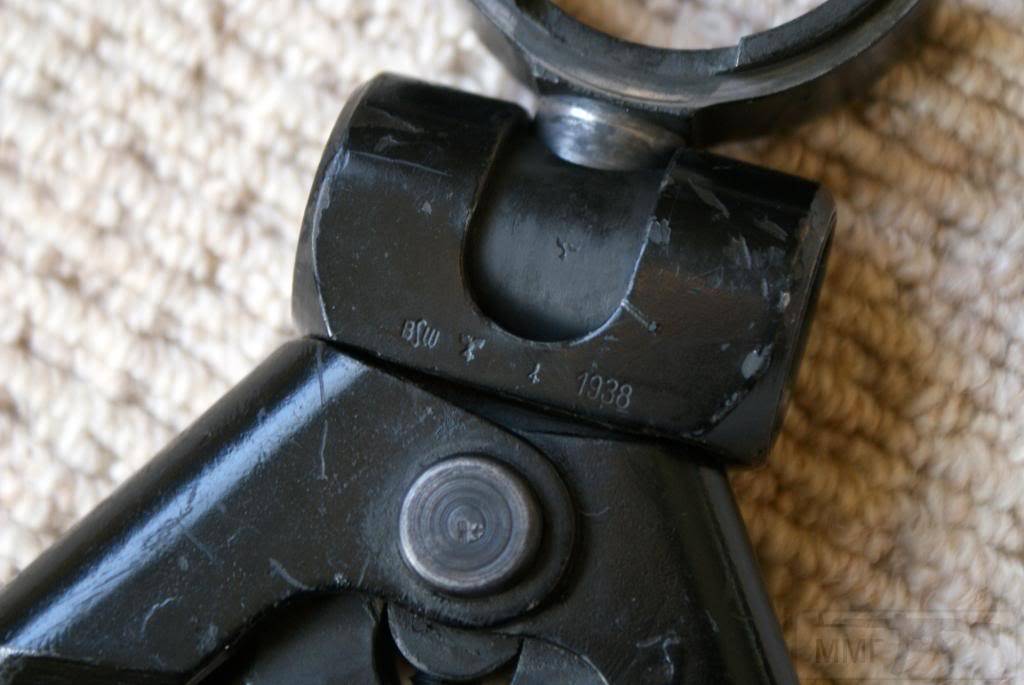

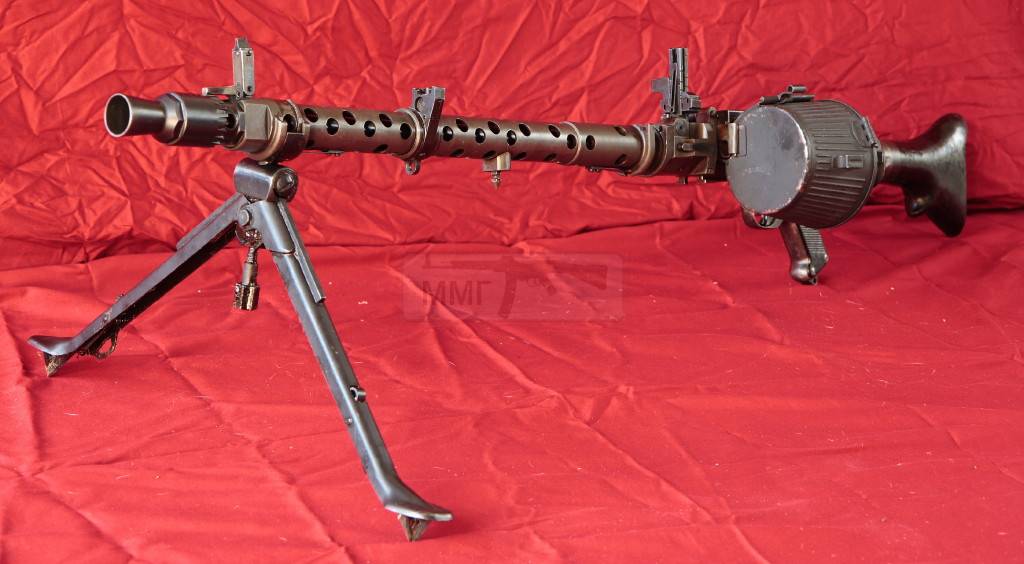

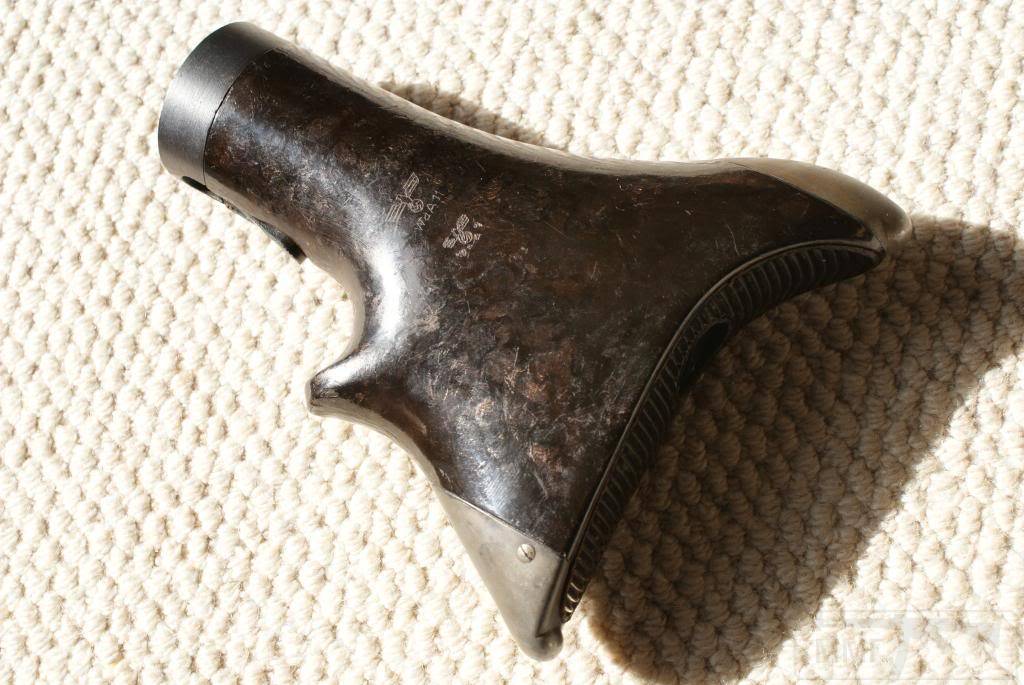

Это точно. Но наиболее ценные для коллекции остаются машингеверы довоенных годов с клеймами BSW. Вот, например, такой красавец с фрезерованной крышкой, ранним многодырчатым кожухом и прикладом с "перьями":Sanek писал(а): В основном такие макеты сейчас завозятся из Европы.
-
Автор темы - Старший модератор
- Сообщения: 315
- Зарегистрирован: 30 ноя 2016
- Откуда: Украина
- Поблагодарили: 1516 раз
- Карма: +1/-0
-
- Полковник
- Спонсор форума
- Сообщения: 6307
- Зарегистрирован: 03 дек 2016
- Откуда: С Восточного фронта
- Поблагодарили: 20381 раз
- Карма: +4/-0
-
- Полковник
- Спонсор форума
- Сообщения: 6307
- Зарегистрирован: 03 дек 2016
- Откуда: С Восточного фронта
- Поблагодарили: 20381 раз
- Карма: +4/-0
-
- Полковник
- Спонсор форума
- Сообщения: 6307
- Зарегистрирован: 03 дек 2016
- Откуда: С Восточного фронта
- Поблагодарили: 20381 раз
- Карма: +4/-0
-
- Полковник
- Спонсор форума
- Сообщения: 6307
- Зарегистрирован: 03 дек 2016
- Откуда: С Восточного фронта
- Поблагодарили: 20381 раз
- Карма: +4/-0
Все о пулемете MG-34 - история, модификации, клейма и т.д.

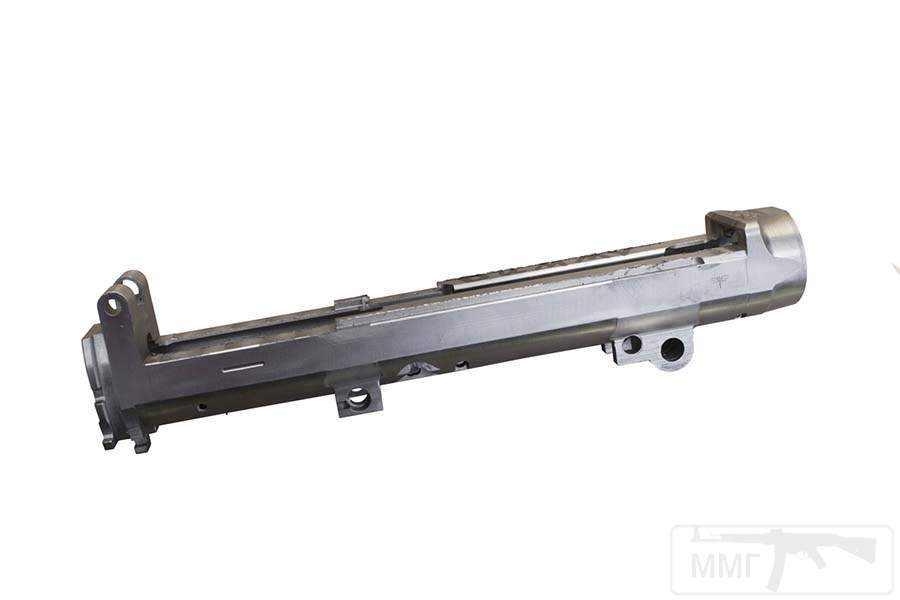

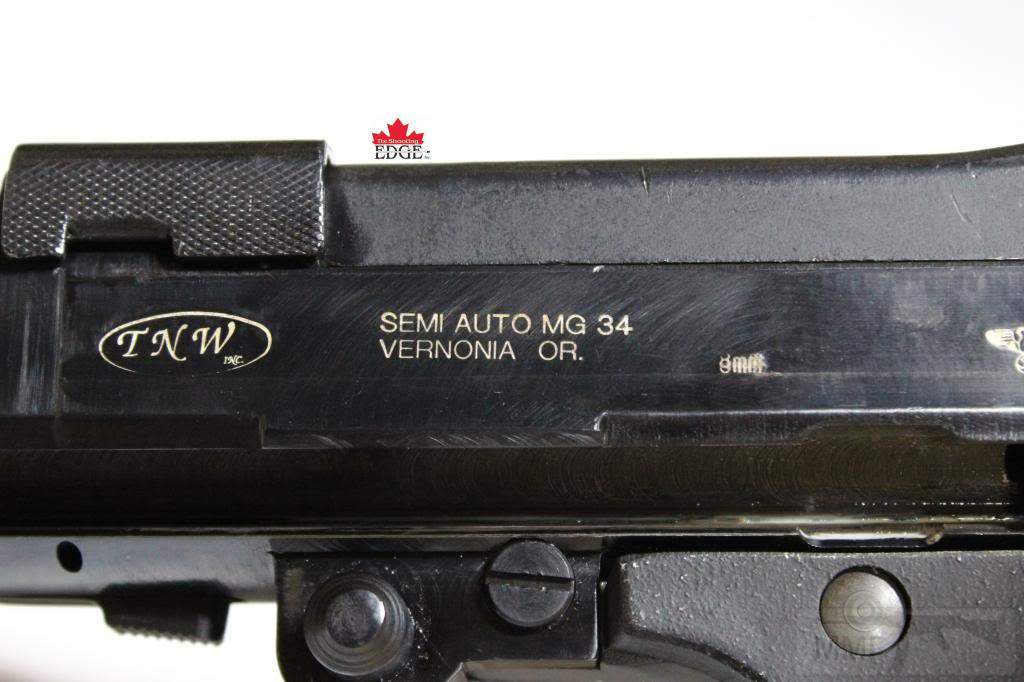

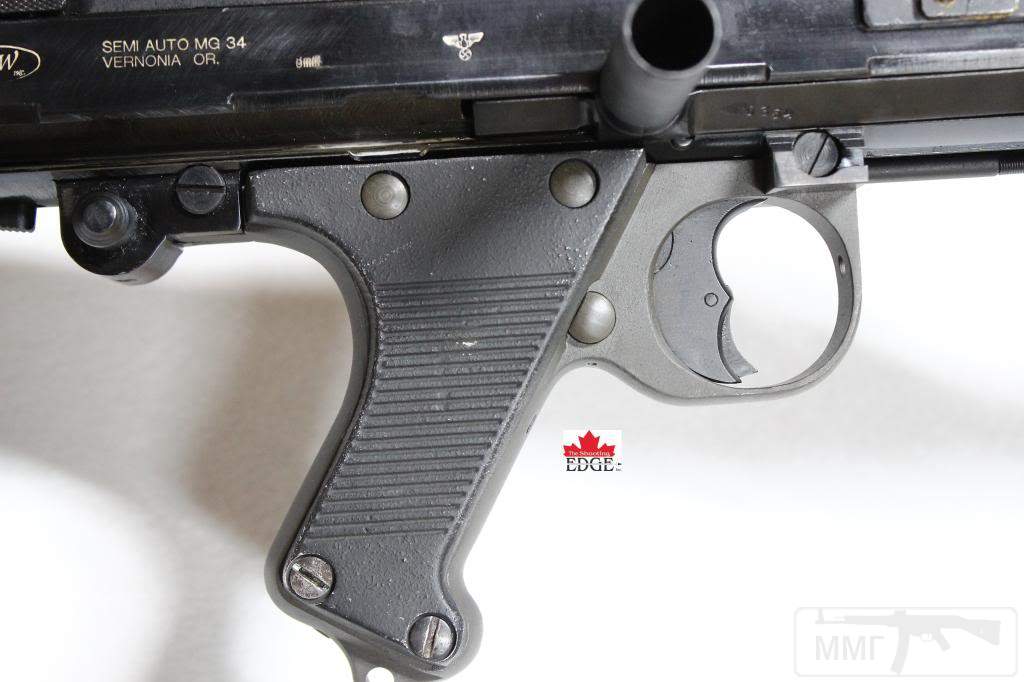

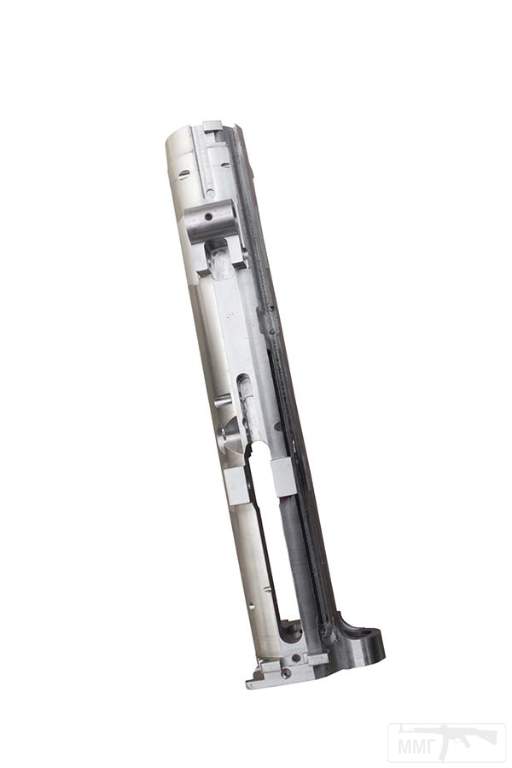

Как мы знаем американцы любят пострелять. Но пулеметы у них запрещены. Только стрельба одиночными. Для таких любителей нашли выход. Американская компания TNW выпускает Semi-auto MG34 Kit - новодельный ресивер с механизмом только полуавтоматической стрельбы. Вы берете MG-34, меняете ресивер и спокойно ездите на стрельбища с такой тяжеленной винтовкой
-
- Полковник
- Спонсор форума
- Сообщения: 6307
- Зарегистрирован: 03 дек 2016
- Откуда: С Восточного фронта
- Поблагодарили: 20381 раз
- Карма: +4/-0
-
- Полковник
- Спонсор форума
- Сообщения: 6307
- Зарегистрирован: 03 дек 2016
- Откуда: С Восточного фронта
- Поблагодарили: 20381 раз
- Карма: +4/-0
Все о пулемете MG-34 - история, модификации, клейма и т.д.

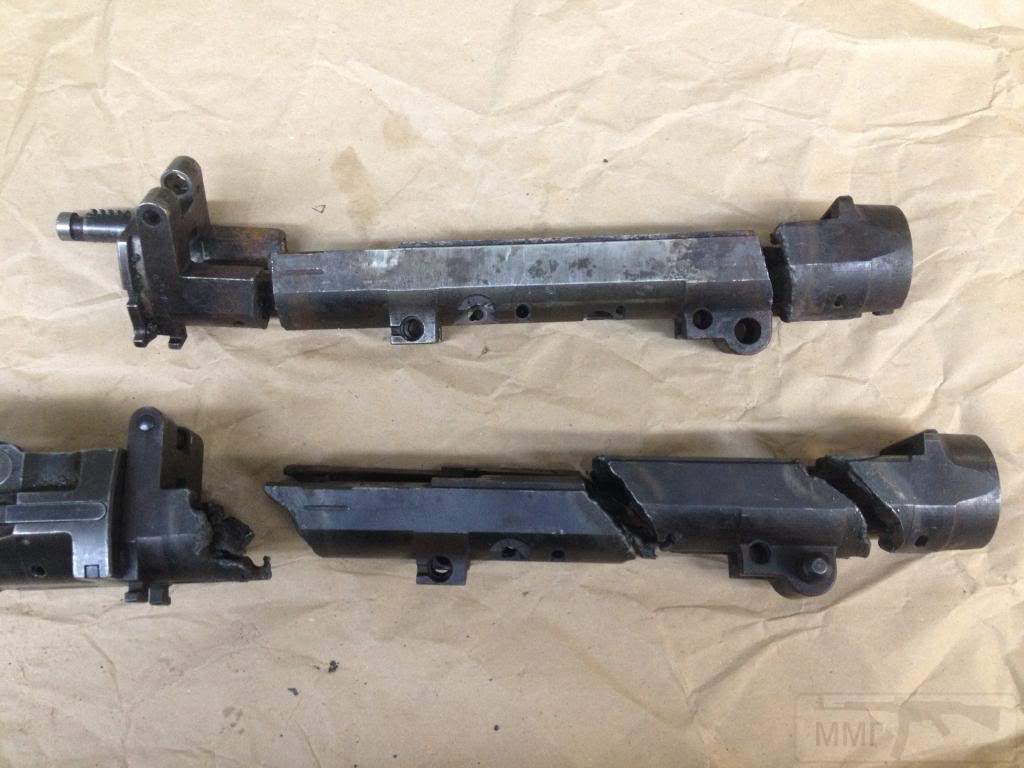

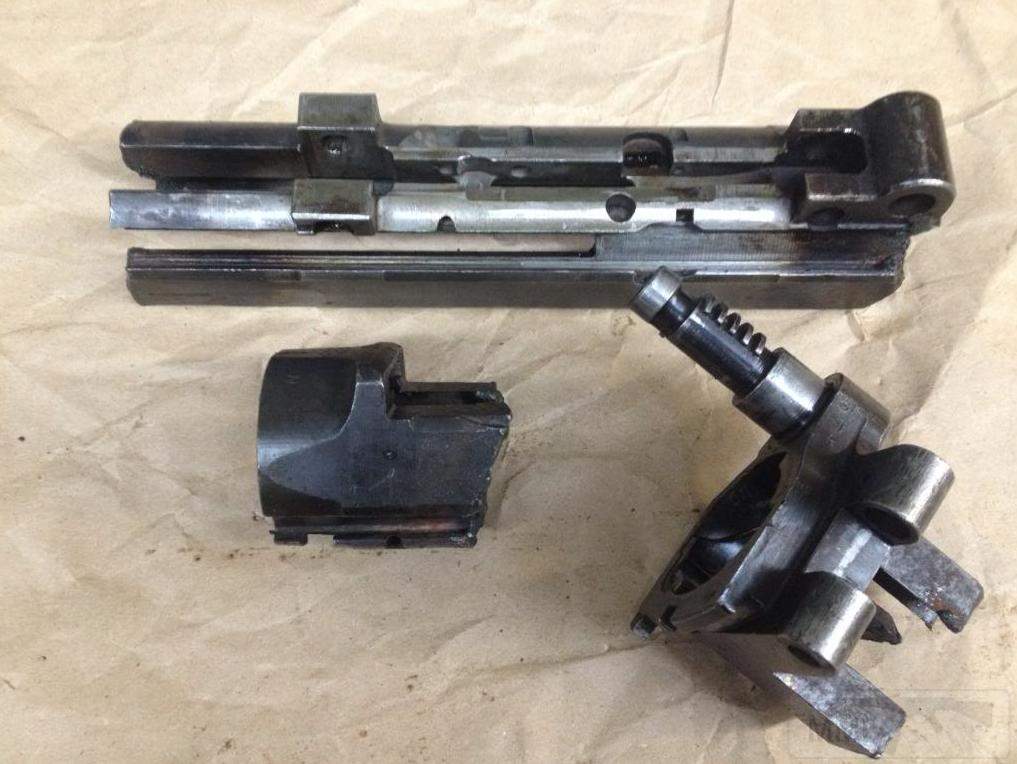

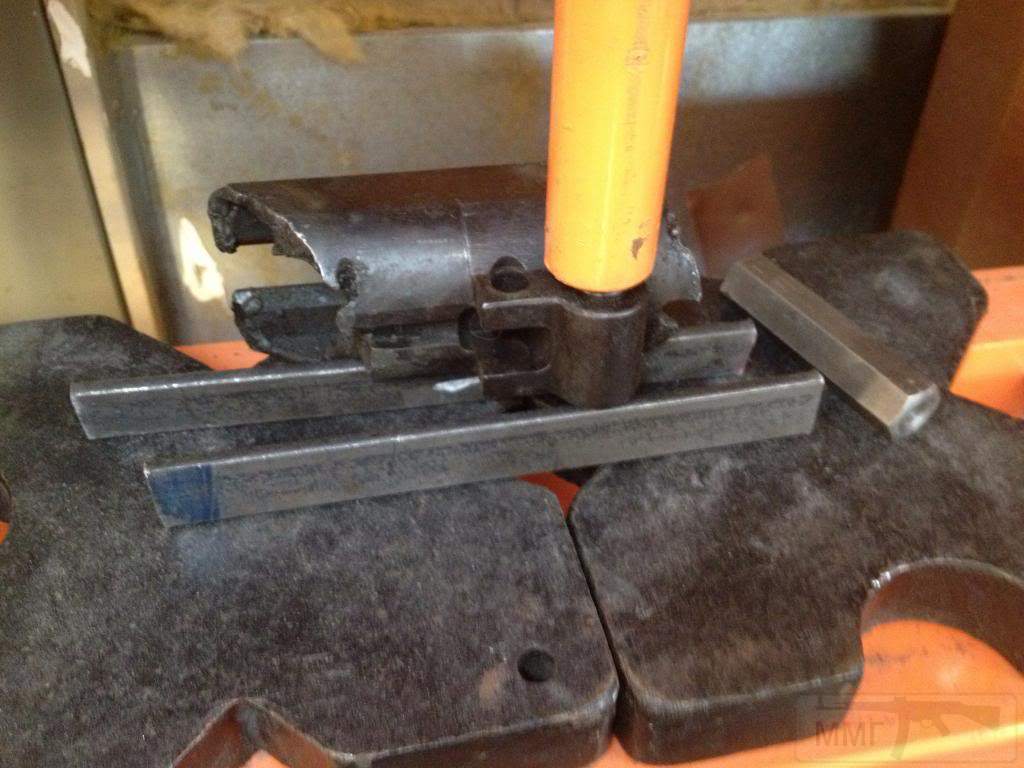

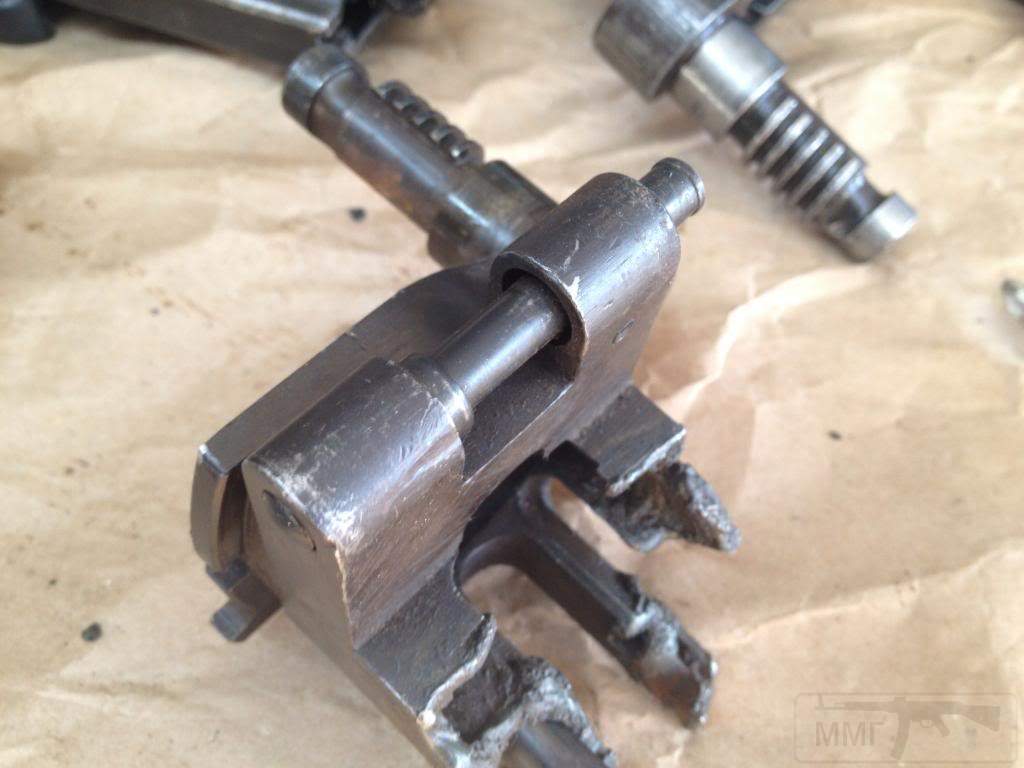

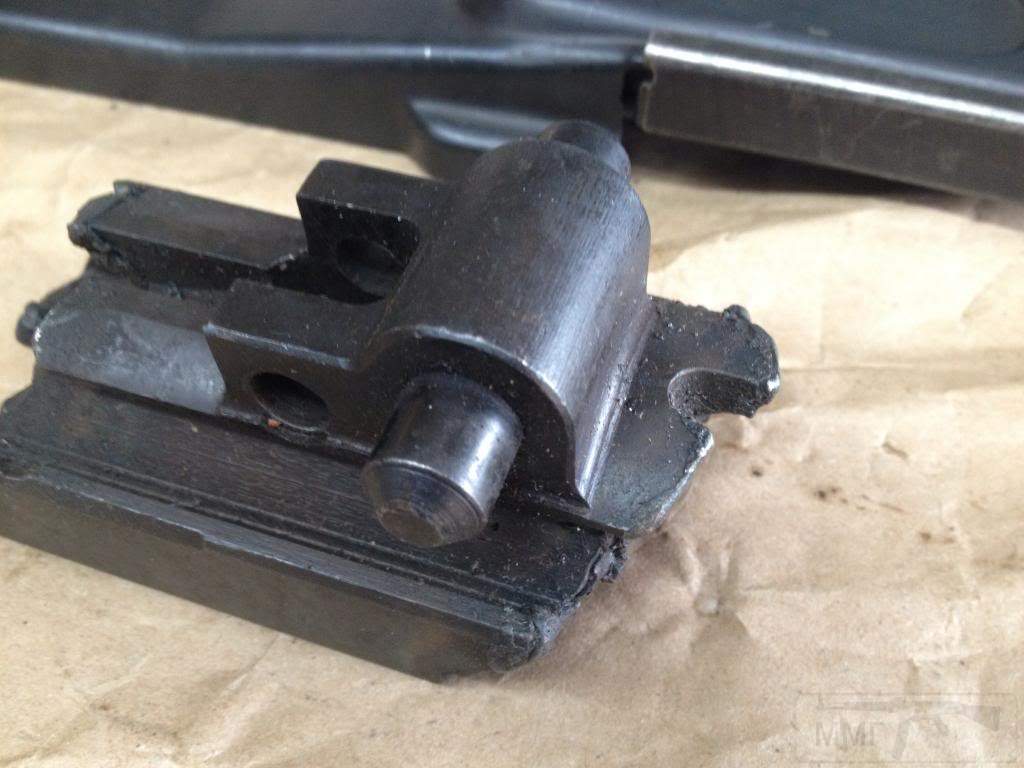

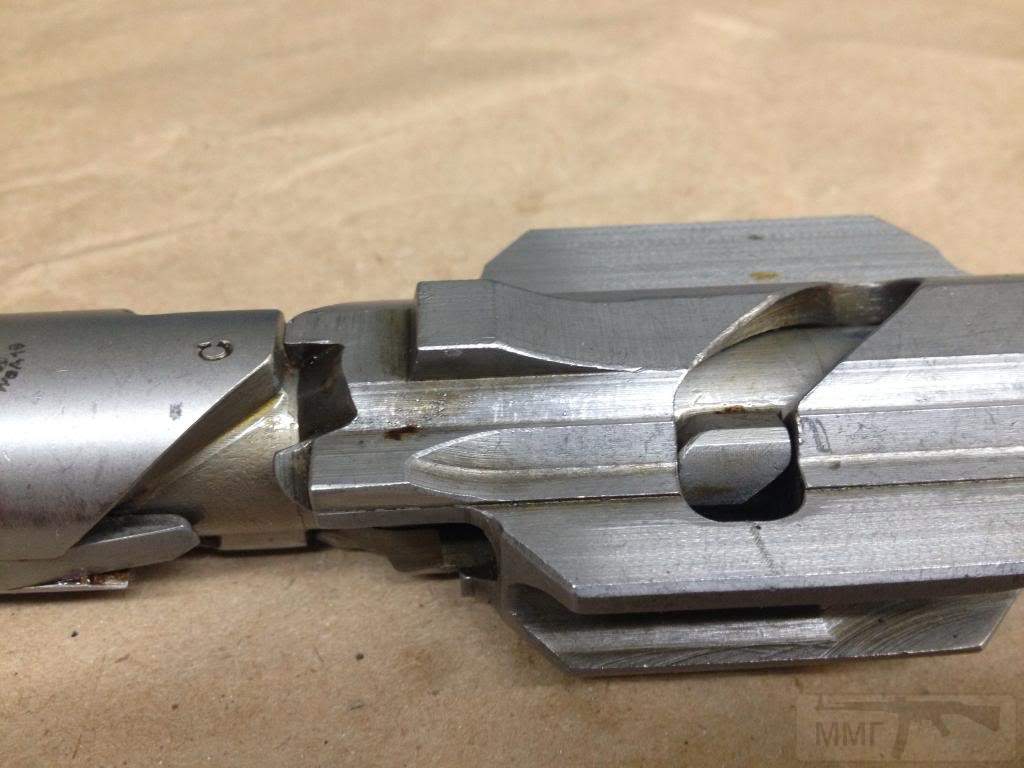

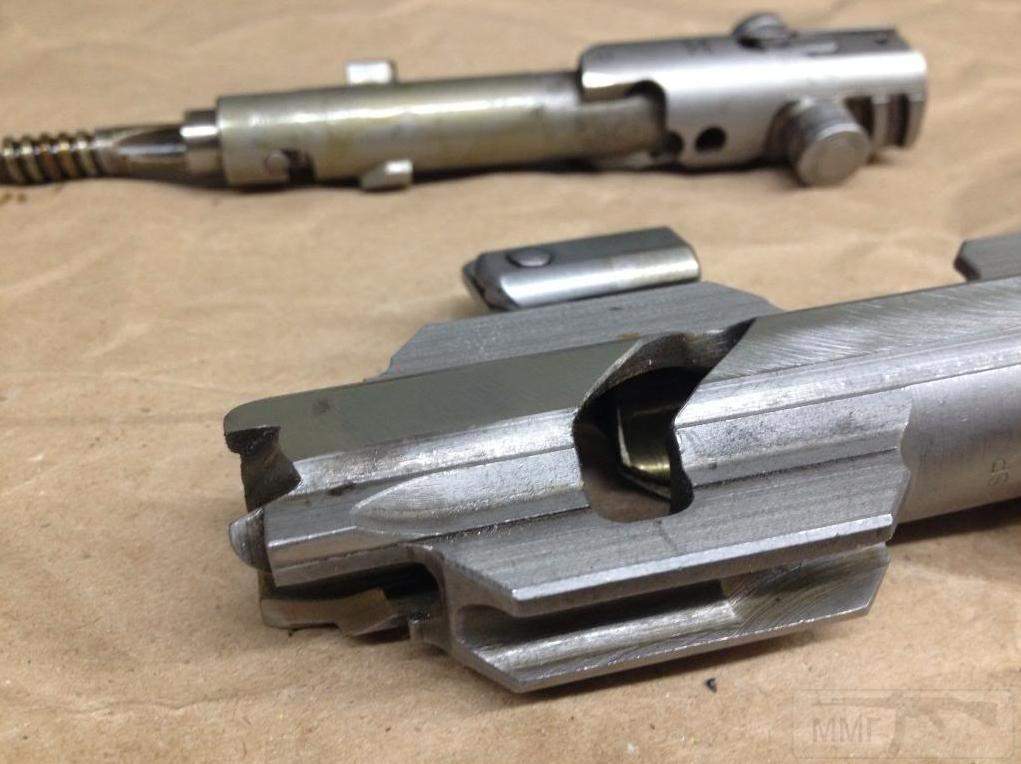

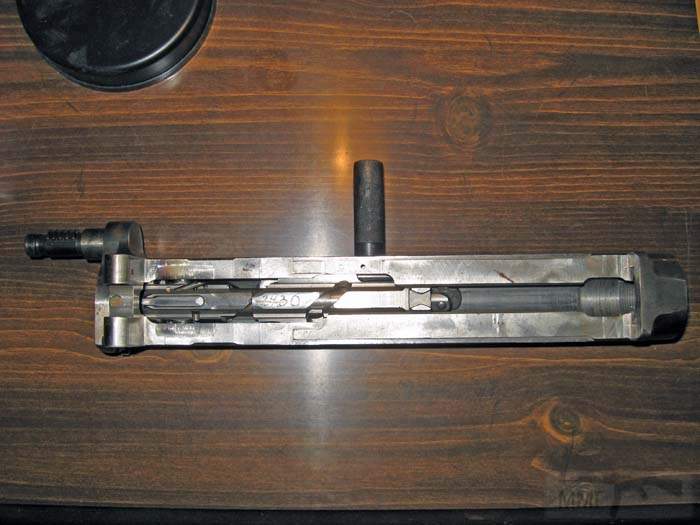

Есть и второй вариант. Вы покупаете MG-34 с деактивированным по-американски (жестко разрезанным на три части) ресивером, а затем с помощью сварки и напильника делаете из этих остатков полуавтоматический вариант. Все недостающие детали и приспособления для этой работы можно свободно приобрести. Ниже фото этого процесса:
-
