Створення ММГ патронів та ВОПів.

Где Lumen » 14 ноя 2019, 12:41

663 писал(а):
10 ноя 2019, 21:24
Є питання по тягарці. Не зрозуміло як він кріпиться до шнура.

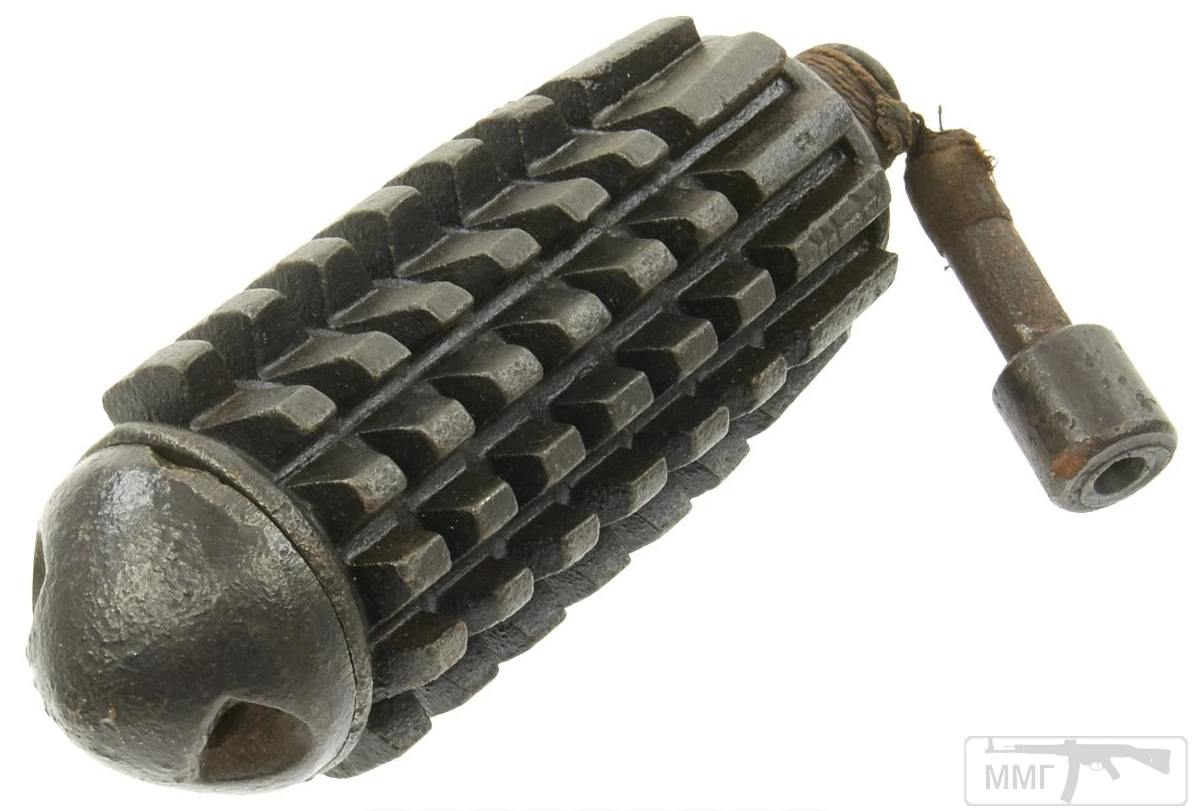

Может помогут вот эти фото.
80488 - Створення ММГ патронів та ВОПів.
80489 - Створення ММГ патронів та ВОПів.
80490 - Створення ММГ патронів та ВОПів.
80491 - Створення ММГ патронів та ВОПів.
80492 - Створення ММГ патронів та ВОПів.
