Ручной противотанковый гранатомет Panzerfaust (Faustpatrone)

Где Lumen » 27 фев 2017, 16:43

Одноразовые ручные противотанковые гранатометы Panzerfaust ("танковый кулак",коротко Pzf; также встречается наименование "Faustpatrone") были разработаны в Германии в середине Второй Мировой войны, и стали одним из самых революционных и одновременно самых массовых германских военных нововведений того периода. Сама концепция дешевого, но довольно мощного ручного противотанкового оружия, используемого индивидуальными пехотинцами, в послевоенный период была подхвачена и развита во многих странах,включая США и СССР.

В основу системы Panzerfaust легли немецкие разработки в области безоткатных (динамо реактивных) противотанковых пушек. Panzerfaust фактически иявлялся безоткатным орудием, упрощенным допредела - он состоял из пускового ствола, метательного заряда, кумулятивной бронебойной гранаты, ударно-спускового механизма и примитивных прицельных приспособлений.Тем не менее это не помешало, а точнее -помогло Панцерфаусту стать одним из самых массовых образцов противотанкового оружия Вермахта - к концу 1944 года ежемесячный выпуск Панцерфаустов превышал миллион штук.

Разработчиком системы Panzerfaust считается Генрих Лангвайлер, сотрудник немецкой компании HASAG. Первые образцы Panzerfaust, позже получившие обозначение Panzerfaust 30М Klein, пошли в серийное производство летом 1943 года, а первый опыт их применения против советских танков относят к ноябрю 1943 года. К концу этого же года HASAG выпускает усовершенствованный вариант гранатомета, Panzerfaust 30М, отличавшийся БЧ увеличенного диаметра и повышенной броне пробиваемостью. В начале 1944 года последовала очередная модификация, Panzerfaust 60М, в которой при сохранении прежней кумулятивной БЧ была практически вдвое (с 30до 60 метров) поднята эффективная дальность стрельбы, за счет увеличения калибра и прочности ствола а также усиления вышибного заряда. К концу 1944 года появился последний массовый вариант Панцерфауста - Panzerfaust 100М, у которого дальность подняли уже до 100 метров при некотором увеличении бронебойности. К концу войны в разработке находились и более совершенные модели сдальностью эффективной стрельбы в 150 и даже 250 метров, но в серию они не пошли. Нужно заметить. что конструкция экспериментального гранатомета Panzerfaust 150М оказала значительное влияние на конструкцияю первого советского послевоенного противотанкового гранатомета РПГ-2.

Все гранатометы серии Panzerfaust построены по единому принципу динамореактивного запуска гранаты из открытой с обоих концов пусковой трубы - ствола. Вышибной заряд из дымного пороха располагается примерно в центре ствола, при выстреле форс пламени из задней части пусковой трубы достигает нескольких метров (опасная зона - до 10 метров позади гранатомета). Стабилизация гранаты в полете осуществляется раскладным хвостовым оперением. Боевая часть гранаты надкалиберная, кумулятивная. Ударно-спусковой механизм механический, прицельные приспособления имеют вид целика-лесенки с несколькими отметками дальности. мушки как таковой нет,прицеливание ведется по верхнему краю гранаты.
За это сообщение автора Lumen поблагодарили (всего 6):
Wseb2netPuhPuhSanekWarisdeathРост76663
Рейтинг: 50%
Кораблю безопасней в порту, но он не для этого строился.


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Lumen
Полковник
Полковник
Сообщения: 7300
Зарегистрирован: 03 дек 2016
Поблагодарили: 37409 раз
Карма: +8/-0
За это сообщение автора Lumen поблагодарили (всего 6):
Wseb2netPuhPuhSanekWarisdeathРост76663
Рейтинг: 50%
Кораблю безопасней в порту, но он не для этого строился.


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост


Аватара пользователя

Автор темы
Lumen
Полковник
Полковник
Сообщения: 7300
Зарегистрирован: 03 дек 2016
Поблагодарили: 37409 раз
Карма: +8/-0
За это сообщение автора Lumen поблагодарили (всего 6):
Wseb2netPuhPuhSanekWarisdeathРост76663
Рейтинг: 50%
Кораблю безопасней в порту, но он не для этого строился.


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Lumen
Полковник
Полковник
Сообщения: 7300
Зарегистрирован: 03 дек 2016
Поблагодарили: 37409 раз
Карма: +8/-0

Ручной противотанковый гранатомет Panzerfaust (Faustpatrone)

Где Lumen » 27 фев 2017, 17:06

Разработка началась в 1942 году над увеличенными образцами фаустпатрона. В результате был разработан панцерфауст, представляющий собой стальную трубу диаметром 5 см и длиной 1 метр. Сверху располагался прицел и пускатель. Прицеливание осуществлялось совмещением прицела и верхней кромки боевой части. Внутри трубы помещался заряд дымного охотничьего пороха в картонном картузе. В первых версиях Панцерфауста пороховой картуз закладывал в трубу солдат перед выстрелом. Так же он снаряжал мину поставляемым отдельно взрывателем. Впереди располагалась боевая часть диаметром 15 см, массой до 3 кг и содержащая 0,8 кг взрывчатого вещества. Взрывчатое вещество представляло собой гетерогенный «сплав» порошка гексогена в тротиле. Получить настоящий сплав этих веществ невозможно — нагретый до точки плавления гексогена тротил детонирует, поэтому в расплав тротила добавляли порошок гексогена и размешав, охлаждали. Стабильность траектории полета мины обеспечивалась гибким стабилизатором из четырех перьев пружинистой стали. Перед выстрелом перья стабилизатора помещались в пусковую трубу намотанными на выточенный из дерева стержень хвостовика мины. При выстреле за счет упругости перья стабилизатора разворачивались, и обеспечивали снаряду более или менее устойчивый полет. На первый взгляд незамысловатая конструкция отличалась завидной функциональностью: продолговатый носовой обтекатель не только придавал мине аэродинамическую форму, при ударе о броню он, сминаясь, исключал рикошет, давал время сработать инерционному взрывателю. Взрыв снаряда «не в фокусе» вызывал появление на броне пологой выемки — «ведьмин засос» на фронтовом языке. На трубе наносилась красная надпись на немецком: «Achtung! Feuerstrahl!» («Осторожно! Реактивная струя!»), предупреждающая солдат не стоять позади стреляющего. Действие реактивной струи на человека до 3 метров позади заднего среза пусковой трубы было смертельным. По инструкции позади стреляющего должно быть 10 метров свободного пространства. Как и фаустпатрон, панцерфауст был одноразовым. Граната пробивала стальную бронеплиту толщиной до 200 мм.

В городских условиях ведения боя небольшая дистанция позволила использовать оружие с высокой (хотя впоследствии и сильно преувеличенной) эффективностью, что было особенно заметно в битве за Берлин. Простота оружия позволяла создавать его в условиях осажденного города и немедленно передавать его обороняющимся с низкой квалификацией.

Множество панцерфаустов было поставлено в Финляндию в качестве противотанкового оружия против советских танков Т-34 и ИС-2.

Образцы трофейных «фаустпатронов» (так солдаты союзнических войск ошибочно называли и панцерфаусты и фаустпатроны) использовались Советской армией, а также промышленностью СССР при разработке первого отечественного гранатомета РПГ-2.
За это сообщение автора Lumen поблагодарили (всего 6):
Wseb2netPuhPuhSanekWarisdeathРост76663
Рейтинг: 50%
Кораблю безопасней в порту, но он не для этого строился.


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Lumen
Полковник
Полковник
Сообщения: 7300
Зарегистрирован: 03 дек 2016
Поблагодарили: 37409 раз
Карма: +8/-0
За это сообщение автора Lumen поблагодарили (всего 6):
Wseb2netPuhPuhSanekWarisdeathРост76663
Рейтинг: 50%
Кораблю безопасней в порту, но он не для этого строился.


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Lumen
Полковник
Полковник
Сообщения: 7300
Зарегистрирован: 03 дек 2016
Поблагодарили: 37409 раз
Карма: +8/-0

Ручной противотанковый гранатомет Panzerfaust (Faustpatrone)

Где Lumen » 27 фев 2017, 17:14

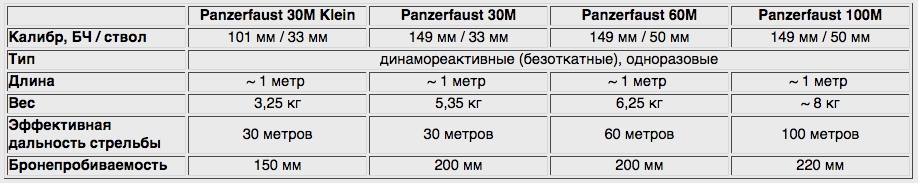

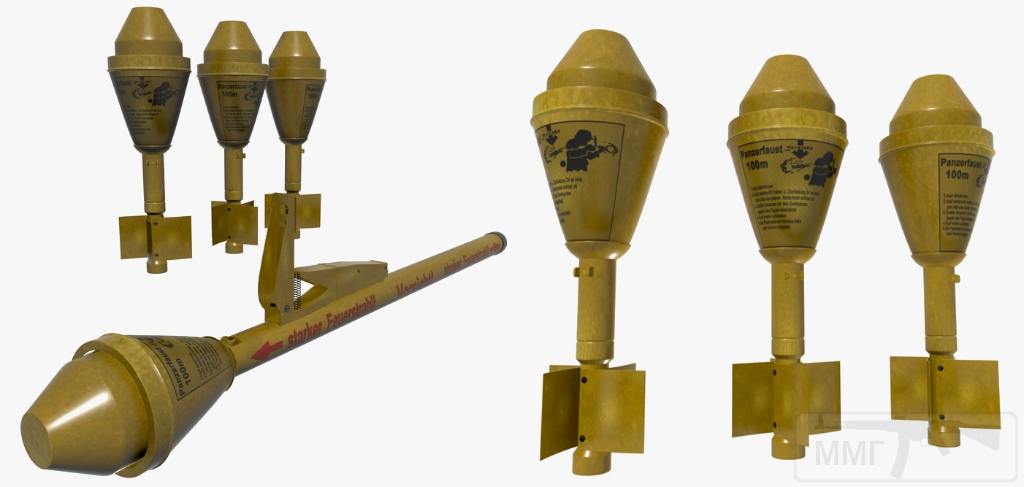

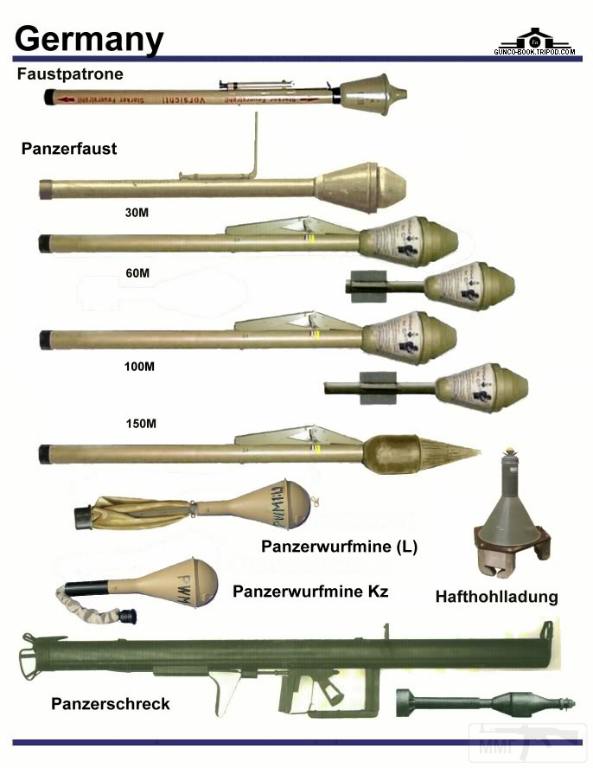

Варианты Panzerfaust:

Панцерфауст 30

Самым первым вариантом оружия стал «Панцерфауст 30», опытная партия которых была выпущена в августе 1943 г. Индекс 30 в обозначении оружия относится к номинальной эффективной дальности стрельбы в метрах. Масса полностью собранного оружия составляла 5,1 кг. По некоторым данным первое применение на Восточном фронте можно отнести к ноябрю 1943 г.

Панцерфауст 60

Это наиболее распространенная модификация, производство которой началось в августе 1944 года. Дистанция стрельбы увеличена до 60 метров, для чего диаметр пусковой трубы увеличен с 44 до 50 мм, а масса метательного заряда увеличена до 134 г. Также был улучшен стреляющий механизм. Масса оружия увеличилась до 6,1 кг.

Панцерфауст 100

Это последняя модификация оружия, поступившая в войска с ноября 1944 года. Номинальная дальность стрельбы увеличена до 150 метров. Диаметр трубы был снова увеличен до 60 мм. На прицеле нанесены отверстия с люминесцентными отметками на 30, 60, 80 и 150 метров.

Панцерфауст 150 и 250

«Панцерфауст 150» был выпущен ограниченной серией в самом конце войны. Изменения затронули головную часть, а заряд был разделен на две части, что увеличило скорость гранаты до 85 м/с и пробивную способность. Пусковую трубу можно было использовать повторно до десяти раз.

«Панцерфауст 250» планировался к выпуску в сентябре 1945 года, но разработка не была завершена.

Также было сделано много модификаций панцерфауста:

С противопехотной ракетой

Один из проектов позволял использовать его как противопехотное оружие: в комплект входила небольшая ракета, Kleinrakete zur Infanteriebekampfung («небольшая ракета для поражения пехоты»), длина боевой части 245 мм, диаметр 76 мм. Было изготовлено несколько образцов этой конструкции, испытания которой показали, что дальность действия была такой же как и у винтовочных гранат.

С увеличенным осколочным эффектом

В конце 1944 в «панцерфаусте 150» использовался боеприпас со «шрапнельными кольцами» (Splitterringe), имеющими насечки, как у ручных гранат, для увеличения осколочного эффекта. Такая граната одновременно поражала и танк, и пехоту противника, часто располагающуюся на броне.

«Шрапнельный кулак»

Другая разработка была Schrappnellfaust («шрапнельный кулак»), в отличие от панцерфауста был перезаряжаемым, также предназначенный для поражения пехоты. «Шрапнельный кулак» весил 8 кг и имел максимальную дальность действия 400 метров.

«Улучшенный броневой кулак»

В январе 1945 года для панцерфауста была разработана новая боевая часть под названием Verbesserte Panzerfaust («улучшенный броневой кулак»). У этой модификации диаметр трубы был 160 мм с изменяемым расстоянием детонации. Данные об использовании этого варианта вермахтом отсутствуют.

С упрощённым в изготовлении зарядом

В феврале 1945 был разработан кумулятивный заряд из взрывчатки, получившей название «nipolite». Было существенно упрощено изготовление такого заряда, потому что для него не требовался металлический корпус, можно было вытачивать боеголовку прямо на токарном станке. Производство этой модификации панцерфауста не было начато из-за окончания войны.
За это сообщение автора Lumen поблагодарили (всего 6):
Wseb2netPuhPuhSanekWarisdeathРост76663
Рейтинг: 50%
Кораблю безопасней в порту, но он не для этого строился.


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Lumen
Полковник
Полковник
Сообщения: 7300
Зарегистрирован: 03 дек 2016
Поблагодарили: 37409 раз
Карма: +8/-0
За это сообщение автора Lumen поблагодарили (всего 6):
Wseb2netPuhPuhSanekWarisdeathРост76663
Рейтинг: 50%
Кораблю безопасней в порту, но он не для этого строился.


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5863
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18660 раз
Карма: +4/-0
За это сообщение автора Wseb2net поблагодарили (всего 5):
PuhPuhSanekWarisdeathРост76663
Рейтинг: 41.67%


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Lumen
Полковник
Полковник
Сообщения: 7300
Зарегистрирован: 03 дек 2016
Поблагодарили: 37409 раз
Карма: +8/-0
За это сообщение автора Lumen поблагодарили (всего 6):
Wseb2netPuhPuhSanekWarisdeathРост76663
Рейтинг: 50%
Кораблю безопасней в порту, но он не для этого строился.


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Lumen
Полковник
Полковник
Сообщения: 7300
Зарегистрирован: 03 дек 2016
Поблагодарили: 37409 раз
Карма: +8/-0
За это сообщение автора Lumen поблагодарили (всего 6):
Wseb2netPuhPuhSanekWarisdeathРост76663
Рейтинг: 50%
Кораблю безопасней в порту, но он не для этого строился.


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Lumen
Полковник
Полковник
Сообщения: 7300
Зарегистрирован: 03 дек 2016
Поблагодарили: 37409 раз
Карма: +8/-0
За это сообщение автора Lumen поблагодарили (всего 5):
Wseb2netPuhPuhSanekWarisdeath663
Рейтинг: 41.67%
Кораблю безопасней в порту, но он не для этого строился.


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5863
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18660 раз
Карма: +4/-0
За это сообщение автора Wseb2net поблагодарили (всего 5):
PuhPuhSanekWarisdeathРост76663
Рейтинг: 41.67%


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5863
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18660 раз
Карма: +4/-0
За это сообщение автора Wseb2net поблагодарили (всего 5):
PuhPuhSanekWarisdeathРост76663
Рейтинг: 41.67%


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5863
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18660 раз
Карма: +4/-0

Ручной противотанковый гранатомет Panzerfaust (Faustpatrone)

Где Wseb2net » 14 июн 2017, 16:53

Инструкция по применению.

За это сообщение автора Wseb2net поблагодарили (всего 6):
иван777444333PuhPuhSanekWarisdeathРост76663
Рейтинг: 50%


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20802
Зарегистрирован: 01 дек 2016
Поблагодарили: 83874 раза
Карма: +10/-0
За это сообщение автора Sanek поблагодарили (всего 4):
PuhPuhWarisdeathРост76663
Рейтинг: 33.33%


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20802
Зарегистрирован: 01 дек 2016
Поблагодарили: 83874 раза
Карма: +10/-0
За это сообщение автора Sanek поблагодарили (всего 5):
иван777444333PuhPuhWarisdeathРост76663
Рейтинг: 41.67%


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

PuhPuh
Младший сержант
Младший сержант
Сообщения: 145
Зарегистрирован: 23 окт 2017
Поблагодарили: 844 раза
Карма: +1/-1
За это сообщение автора PuhPuh поблагодарили (всего 4):
иван777444333SanekWarisdeath663
Рейтинг: 33.33%


Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20802
Зарегистрирован: 01 дек 2016
Поблагодарили: 83874 раза
Карма: +10/-0

Ручной противотанковый гранатомет Panzerfaust (Faustpatrone)

Где Sanek » 26 мар 2018, 14:34

Разукомплектованные, подготовленные к подрыву саперами армии США, немецкие противотанковые гранатометы «Панцерфауст» (Panzerfaust), модификаций M60 и M100. (Индексы 60 и 100 указывают эффективную дальность стрельбы в метрах).
