Револьвер системы Нагана

Где Onega » 14 янв 2017, 04:44

Нарыл неплохую (на мой взгляд) статью по Револьверу Нагана.
Может, кому будет интересно.

Источник: http://kryaker.dwg.ru/?p=10201
Наган – 117 лет применения
Часть 01 из 02.

фото Карп Пашиньян


Часть 1. Главный револьвер Российской империи
В конце 19-го века в Российской империи, как и в других странах, в качестве основного оружия самообороны были широко распространены разнообразные револьверы. Так, на вооружении армии, полиции, Корпуса жандармов и Корпуса пограничной стражи состояли американские револьверы Смит-Вессон; кроме того, у жандармов и полиции имелись также английские служебные револьверы Веблей. Для продажи гражданскому населению ИТОЗ (Императорский Тульский оружейный завод) выпускал семизарядные карманные револьверы «Стрелец» — русские копии «велодога» под 5,75-мм патрон центрального воспламенения, и 6-мм револьверы типа «франсез» кольцевого воспламенения. Прилавки оружейных магазинов были переполнены как импортными револьверами, так и разномастными разнокалиберными «Антеями», «Витязями», «Ермаками» «Мужиками» и «Скифами» российского производства – зачастую это оружие было не высокого качества. Однако все это пестрое многообразие не устраивало армию, нуждавшейся в легком, но мощном и надежном многозарядном оружии, которое было бы способно стать основным для самых разных родов войск на долгие годы. И именно таким основным армейским револьвером, главным револьвером Российской империи, стал знаменитый впоследствии Наган, принятый на вооружение в 1895 году, и продолжающий использоваться до сих пор – уже 117 лет!
Заказ для армии Российской империи

к концу 19 века в связи с изобретением бездымного пороха и бурным развитием гражданской и военной техники, назрела острая необходимость в массовом перевооружении российской армии новым, в том числе и офицерским оружием. Поэтому в 90-е годы 19-го века были объявлены конкурсы на новую винтовку и револьвер для русского военного ведомства; призом для победителей этого конкурса являлся огромный госзаказ от Российской Империи на поставку оружия. Естественно, что наиболее известные оружейники мира поспешили принять участие в состязаниях. К поиску перспективных моделей была подключена комиссия во главе с генерал-лейтенантом Н. Г. Чагиным. Основные требования к новому армейскому револьверу заключались в следующем:

1. Большое останавливающее действие пули. Так как одним из основных видов войск была кавалерия, «убойность» оружия в то время определяли тем, что выстрел на эффективной дальности (до 50 шагов) должен был останавливать лошадь. Мне интересно, как это проверяли? Неужели, действительно стреляли в лошадь? Кроме того, «сила боя» должна обеспечивать пробивание четырёх-пяти дюймовых сосновых досок.
2. Небольшая масса оружия (0,82-0,92 кг).
3. Калибр, число, направление и профиль нарезов ствола должны совпадать с таковыми у трёхлинейной винтовки Мосина, тогда при изготовлении револьверов можно будет использовать бракованные винтовочные стволы.
4. Револьвер не должен быть оснащён устройством стрельбы «самовзводом», ибо он «вредно влияет на меткость».
5. Начальная скорость пули должна составлять не менее 300 м/с.
6. Револьвер должен обладать хорошей кучностью стрельбы.
7. Конструкция должна быть простой и технологичной.
8. Револьвер должен быть надёжен, нечувствителен к загрязнениям и плохим условиям эксплуатации, прост в обслуживании.
9. Экстрагирование гильз должно быть не одновременное, а поочерёдное.
10. Прицельные приспособления должны быть рассчитаны так, чтобы траектория полёта пули пересекала линию прицеливания на расстоянии 35 шагов.
11. Ёмкость барабана не менее 7 патронов.
12. Патрон с фланцевой латунной гильзой, оболочечной пулей и бездымным порохом.

Следует особо отметить отказ российского военного руководства от самовзводной стрельбы и одновременного экстрагирования стреляных гильз, а также конкретизацию ожидаемого калибра. Эти требования были вызваны желанием не усложнять конструкцию (что могло негативно сказаться на надёжности и стоимости револьвера), опасениями, что механизм самовзвода и механизм ускорения перезарядки приведут к «избыточному расходу боеприпасов», а так же сделают оружие слишком громоздким. Таким образом, основные недостатки Нагана, к которым сегодня придираются критики этого оружия – поочередное экстрагирование гильз и слишком малый для хорошего останавливающего действия калибр – были заложены в это оружие требованиями конкурса, которые Леону Нагану пришлось выполнять. Другими словами: что русские хотели, то и получили…

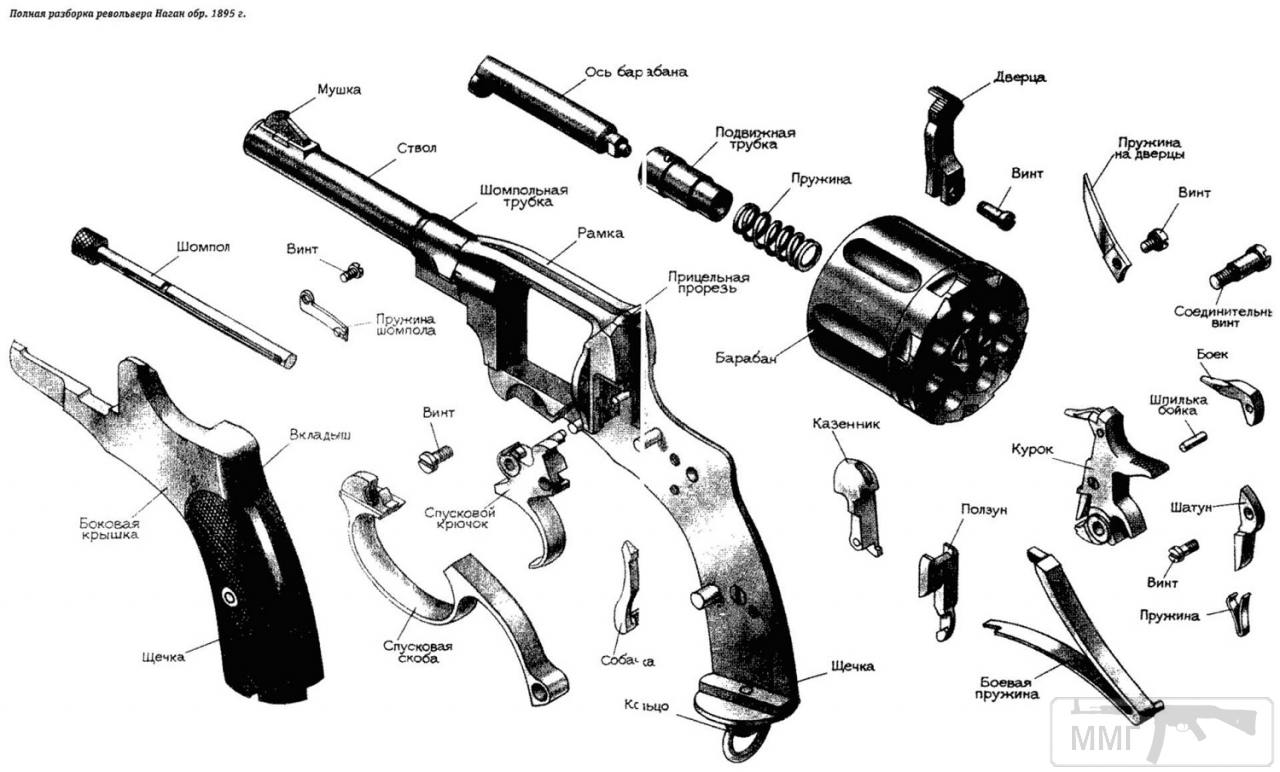

Схема револьвера Наган

Почему же именно этого хотели российские военные руководители? Требования калибра в 7,62-мм объяснены самой комиссией: «калибр, число, направление, профиль нарезов ствола должны совпадать с таковыми у трёхлинейной винтовки Мосина, тогда при изготовлении револьверов можно будет использовать бракованные винтовочные стволы». То есть, здесь в первую очередь были соображения экономии. Но не только. Вся 2-я половина 19-го века проходила под знаком снижения калибра армейского оружия, что стало возможным после изобретения мощного бездымного пороха; это проделывали и с винтовками, и с револьверами во всех странах, получая значительный выигрыш в весе оружия и количестве носимого боезапаса. А так как рубеж 19-20 веков был относительно мирным, оружейникам не хватало боевого опыта, чтобы понять, когда же в этом процессе «затормозиться», чтобы «не перегнуть палку». Понятие останавливающего действия пули в этот период было еще очень размытым и не осознанным математически и биологически: недаром я заострил ремаркой внимание на требовании комиссии останавливать пулей лошадь! Что значит: «остановить лошадь»? Естественно, раненое животное, почувствовав боль, остановится или рванется назад. Но упадет ли оно? А если упадет, то через сколько секунд (минут)? Но это неразумное животное, не имеющее перед собой цели. А пораженный, но еще способный действовать человек, имеющий целью достать врага и уничтожить его?.. История полна примерами, на что способен даже умирающий уже человек…
Итак, в конце 19 века понятие останавливающего действия пули было еще мало осознанным. И потому в тех исторических условиях требования российской комиссии в первую очередь увеличения пробивной способности оружия, которое тогда обычно и понимали под «останавливающим действием», становятся достаточно логичными – ведь Наган действительно убивал, и убивал неплохо. А вот вопрос, успеет ли что-то предпринять против стрелка уже фактически убитый им враг до того времени, как умрет, пока еще никем не рассматривался.
По этому пути шли в то время военные ведомства почти всех стран. Исключение составляли буквально несколько государств, отличавшихся повышенным консерватизмом и приверженностью к традициям – в первую очередь это были Великобритания и США (кстати, воевавшие в конце 19 века больше всех, и потому имевшие возможность проверить воздействие на противника пуль разных калибров). Фактически только они сохранили к 20-му веку крупный калибр у своих револьверов, а последующий боевой опыт 1-й мировой войны показал уже всем, что именно этот упрямый консерватизм и оказался правильным. Однако в 1895 году этого еще никто не знал, и Россия просто шла в русле общей оружейной моды, стараясь при этом еще и сэкономить…

Наган - перезарядка
Поочередное экстрагирование: так из барабана Нагана выбивались отстрелянные гильзы

Вопросы экономии (в первую очередь) и надежности определили и требование поочередного экстрагирования отстрелянных гильз. Ведь подавляющее большинство револьверов мира в то время имели именно такой способ перезарядки. И в этом плане Наган был не хуже (но и не лучше) современных ему иностранных револьверов. Поневоле возникает вопрос: почему? Ведь до Нагана у России был на вооружении отличный для своей эпохи «переломный» револьвер Смит-Вессон с одновременным экстрагированием гильз. Почему же Россия в этом плане внезапно сделала «шаг назад»? Мое мнение: именно потому, что такой револьвер уже был на вооружении. Крупный калибр и механизм автоматического извлечения гильз делали это оружие слишком громоздким и тяжелым. В то же время военные очень критично относились и к новомодным откидным барабанам, указывая на их ненадежность, разбалтывание узла крепления при частой стрельбе. Важным считалось и влияние износа узлов на точность стрельбы. Опыт многолетней эксплуатации «Смит-Вессонов» показал, что со временем сложный механизм начинает преподносить проблемы, учащаются поломки, увеличиваются затраты на ремонт, да и стоимость производства технически сложного оружия намного выше, чем простого – опять вопрос традиционной для России экономии средств (при бездарных посторонних тратах…).
Наган на конкурсе

Откуда же взялся револьвер Нагана? Прародитель нашего Нагана и целого семейства его родственников появился на свет в городе Льеж (Бельгия) на «Fabrique d’armes Emile et Le’оn Nagant». Эта фабрика принадлежала братьям Леону и Эмилю Наганам. Правда, несмотря на громкое название, вначале «фабрика» была, по сути, небольшой мастерской по ремонту стрелкового оружия, которую братья Наганы основали в 1859 году. Ремонтируя чужие револьверы, они пришли к мысли создавать и собственные. Одна из первых моделей появилась в 1878 году — это был шестизарядный револьвер калибра 9 мм, которому выпала удача быть принятым на вооружение в бельгийской армии. Уже этот образец получил положительные отзывы военных, что способствовало известности марки фабрики Наган на мировом рынке и росту популярности ее продукции. Поэтому вскоре появилась новая версия – «Nagant М1883» (с УСМ одинарного действия) под швейцарский 7,5 мм патрон – он был принят на вооружение в армии Люксембурга и экспортировался в Швецию. Сами шведы с 1898 по 1905 год произвели 13 732 револьверов «Nagant М1887». Однако все эти «протонаганы» при всех их положительных качествах имели общий недостаток, свойственный в то время многим револьверам: пороховые газы прорывались в стыке между казенной части ствола и барабаном. Братья Наганы бился над проблемой больше десяти лет, после чего позаимствовали решение у другого льежского оружейника — Генри Пипера.
Вообще-то настоящим создателем знаменитого впоследствии револьвера был старший из братьев – Эмиль; но он вскоре ослеп и фактически отошел от дел. Поэтому усовершенствованием модели и коммерческим продвижением оружия на международном рынке занимался младший брат – Леон.

Братья Наган: старший Эмиль, младший Анри-Леон.

Генри Пипер – создатель системы обтюрации и конкурент Нагана на российском конкурсе оружия

Итак, в соответствии с условиями конкурса на новый револьвер для России Леон Наган был вынужден убрать со своего револьвера «самовзвод» и снизить калибр, переделав оружие под русский калибр 7,62-мм; однако именно это обстоятельство позволило увеличить емкость барабана до семи зарядов. Основным противником Нагана на конкурсе был Генри Пипер с моделью револьвера М.1889 «Байярд», который больше остальных конкурсантов соответствовал требованиям комиссии. Это было внешне довольно массивное оружие калибра 8-мм с барабаном на 7 зарядов (как и требовал конкурс), который откидывался вбок для одновременного извлечения всех гильз; вес и начальная скорость пули этого оружия мне неизвестны (револьвер не получил распространения, и потому его ТТХ в доступные мне справочники не попали). Мне неизвестно, пытался ли Пипер уменьшить калибр своего револьвера и сделать барабан не откидывающимся, ведь исходные характеристики его револьвера не совсем соответствовали условиям, выдвинутым российской комиссией. Тем не менее, именно это оружие было главным конкурентом Нагана потому, что только эти два револьвера имели одинаковую особенность, привлекшую внимание комиссии и выдвинувшую их вперед по сравнению со всеми остальными претендентами «на лавры». Эта особенность – система обтюрации пороховых газов, решавшая проблемы прорыва газов между стволом и барабаном и повышения точности стрельбы. Данный недостаток был изначально присущ всем револьверам, он остается «бичом» револьверов даже сегодня; прорыв газов в щель между барабаном и стволом значительно снижает скорость пули и мешает стрелку целиться (а при неправильном хвате револьвера второй рукой способен серьезно повредить пальцы). Но Пиперу удалось решить эту проблему, заставив барабан в момент выстрела надвигаться на ствол; теперь все пороховые газы давили только на пулю, повышая резкость выстрела и максимально используя энергию патрона. Как и положено, Пипер запатентовал свое изобретение, что исключало использование этой системы другими оружейниками, но по истечении срока продлять его не стал. И тут его идеей воспользовались братья Наган; это и позволило Нагану стать основным конкурентом Пипера на конкурсе оружия для России.

Система обтюрации в действии: револьвер Наган взведен, барабан продвинут вперед и вплотную примыкает к стволу.

К сожалению, нигде не упоминается, какие еще револьверы, кроме Нагана и Пипера, участвовали в конкурсе. Были ли там новомодные американские Кольты и французские Лебели с выкидными барабанами? Однако даже если и были, условиям конкурса они однозначно не соответствовали ни по калибру, ни по технической простоте. Так что шансов на победу у них не было никаких.
Что же заставило комиссию выбрать для российской армии револьвер Нагана, а не Пипера? Думаю, причиной был целый ряд факторов. Во-первых, Леон Наган был лучше знаком русским, чем его конкурент (до этого Наган участвовал в конкурсе на российскую винтовку и получил награду от русского военного ведомства по результатам конкурса винтовок — премию 200 тысяч рублей золотом), Пипера же они видели впервые. Я не могу утверждать («не пойман – не вор»), но вполне допускаю, что уже разобравшийся в сущности чиновничьей машины Российского государства Леон Наган мог «всучить» кому-то взятку, повлиявшую на окончательное решение. Зато точно известно, что он начал “пробивать” свой револьвер по всем правилам бюрократической игры. Так, для рекламных целей Наган изготовил на своем заводе “для личного преподношения” в подарок “Его Величеству Государю Императору, Его Высочеству Великому Князю Михаилу Николаевичу и военному министру” несколько, как сейчас говорят, “презентационных” револьверов. И преуспел в этом. Справедливости ради следует сказать, что револьверы Нагана прошли очень жесткие испытания и доказали свою безотказность и надежность, в отличие от более капризного «Баярда». Во-вторых, Наган более удачно подогнал свое оружие под требования комиссии, чем Пипер, гордившийся собственным новаторством (я имею в виду выбрасывающийся барабан, усложнявший конструкцию). В-третьих, похоже, Наган был легче пиперовского «Баярда» (вес «Баярда» мне точно не известен, но даже на фото заметно, что револьвер Пипера массивнее). Мне кажется, был и четвертый фактор. Не смейтесь, если это покажется вам глупым, но, зная, что человек 19-го века смотрел на мир во многом иначе, чем мы сегодня, рискну предположить, что еще одним фактором, определившим победителя, была красота револьвера Нагана. Тогда люди целили красоту и эстетическое начало значительно выше, чем мы. И образованные офицеры, интеллигентные дворяне, не могли не обратить внимания на внешний вид конкурсантов. Наган – изящен и элегантен, как дворянин, «Баярд» – массивен и грубоват, как крестьянин. Угадайте, какое оружие должно было больше понравиться генералам и офицерам, входившим в комиссию?..

Ревельвер Пипера “Баярд”, конкурировавший с Наганом на российском оружейном конкурсе. Внизу – с выдвинутым для заряжания в бок барабаном.

В общем, как бы там ни было, в итоге конкурса лучшим был признан револьвер Нагана. Правда, по многочисленным просьбам российских офицеров на втором этапе конкурса этому оружию был возвращен «механизм двойного действия». В итоге на вооружение русской армии поступило два варианта револьвера Нагана: офицерский двойного действия и солдатский одинарный (несамовзводный). Конструкция револьвера уже в русском варианте окончательно была утверждена весной 1895 года, а 13 мая этого же года указом Николая II револьвер Наган был принят на вооружение армии. По условиям контракта Россия должна была закупить в течение трех лет 20 тысяч револьверов, произведенных на фабрике «Леон Наган и Ко» в Люттихе (Льеж, Бельгия). Затем бельгийская сторона обязана была предоставить инструменты и лекала для запуска производства револьверов в России. Интересно, что если закупочная стоимость бельгийского револьвера составляла 30-32 рубля, то тульский «наган» стоил государству всего 22 рубля 60 копеек. Госзаказ на срок с 1895 по 1904 год составил 180 тысяч единиц оружия. По времени изготовление одного такого револьвера занимало 30 станко-часов.
Источник: http://kryaker.dwg.ru/?p=10201
Наган – 117 лет применения
Часть 02 из 02.

ТТХ револьвера Наган образца 1895 г
Калибр 7,62 мм
Длина револьвера 234 мм
Длина ствола 114 мм
Вес без патронов 0,75 кг
Вес со снаряженным барабаном 0,837 кг
Начальная скорость пули 305 м/с (бельгийский патрон)
Емкость барабана 7 патронов
Патрон 7,62х39 мм
Прицельная дальность 50 м
Скорострельность неприцельная – 7 выстрелов за 3-4 сек.
Скорострельность прицельная – 7 выстрелов за 15-20 сек.

При стрельбе по пакету из 10 сосновых досок толщиной 25,4 см, на дальности 25 м пуля, выпущенная из револьвера Наган, пробивала 5 из них. На службе Наган отличался высокими служебно-эксплуатационными характеристиками, безотказностью и надежностью работы всех механизмов, в любых условиях, в том числе и в самых неблагоприятных.

Достоинства и недостатки Нагана
Теперь давайте разберемся: плох или хорош был Наган в момент своего появления? Если сравнить ТТХ Нагана с характеристиками револьверов, состоявших или принимавшихся на вооружение в 1895 году, сразу видно, что Наган – самый легкий и малогабаритный из всех современных ему армейских образцов основных стран мира. При этом он еще и самый мощный (по начальной скорости пули и пробивной способности). Правда, останавливающее действие калибра 7,62-мм не очень высокое, однако в то время этого еще не понимали и рассчитывать не умели (это же 19-й век, а ведь даже в наши дни данная проблема еще не решена окончательно и однозначно). К тому же офицерский Наган, благодаря самовзводному механизму, скорострельнее большинства револьверов, состоявших в то время на вооружении европейских стран. Что касается скорости перезарядки – Наган в этом был равен большинству револьверов своего времени, реально уступая в данной области только новейшим: британскому Веблею, французскому Лебелю и американскому Кольту «Нью-Арми». Причем в условиях реального боя, когда быстрая перезарядка револьвера является проблемой даже для системы с откидным барабаном или «переломной», Наган с его 7-ю зарядами несколько выигрывал перед остальными образцами с их 6-ю зарядами. Единственное оружие, превзошедшее в этой области Наган – австрийский Раст-Гассер с его 8-ю патронами в барабане, но он появился только через 3 года после Нагана и стал последним в истории армейским револьвером с поочередным заряжанием…
Ну и конечно, особенностью Нагана, его «фишкой», выделившей это оружие среди других конкурентов, была система обтюрации, которая заключалась в прижимании перед выстрелом барабана к стволу, а также особой формы патрона, в котором пуля полностью закрывалась гильзой. При выстреле края гильзы несколько «раздавались», закрывая собой щели и выступы, и давая возможность пуле беспрепятственно войти в ствол. Такая система позволяла использовать пороховые газы без потерь, усиливая выстрел и повышая его точность. По поводу рациональности такой системы до сих пор ведутся дебаты (за всю историю оружия она использовалась только в двух револьверах – экспериментальном Пипере «Баярд» и серийном Нагане). Одни утверждают, что обтюрация себя не оправдала, другие говорят, что это и есть главная «шедевральность» российского револьвера… Я не настолько силен в инженерном деле, чтобы аргументировано доказать правильность рассуждений той или иной стороны. Однако мне кажется, что если эта система не усложняла оружие и не мешала его работе (а она не мешала – это доказано историей боевого применения Нагана), то уже не столь важно, оправдала она себя «по-полной», или нет.
Таким образом, подводя итоги сравнению Нагана с его современниками, мы получаем оружие примерно на «четверку» по школьной системе баллов. Хороший на то время револьвер для не очень богатой (вернее, не умеющей распоряжаться своим богатством) страны. Да, конечно, конструкция Нагана уже не имела перспектив и возможностей для развития, в противоположность Кольту «Нью-Арми», который в чем-то превзошел Наган и стал прародителем целой серии револьверов нового типа. Однако не нужно забывать, что «Нью-Арми» 1892 года был не так хорош, как его потомки. Основным недостатком этой модели была ненадежная система фиксации барабана. Кроме того, барабан «Нью-Арми» на вращении, вместо того, чтобы прижимать поворотную серьгу барабана к рамке, работал на ее отрыв. В результате во многих образцах каморы барабана не совсем точно совпадали со стволом, отчего на пулях образовывались царапины и задиры, влиявшие на точность стрельбы. В Нагане же благодаря системе обтюрации эта проблема была успешно решена. Так что, по надежности конструкции и точности выстрела «отсталый» Наган заметно превосходил «передового» Кольта…
Однако все это было уже неважно. Буквально через год после принятия на вооружение Нагана «прозвенел первый звонок»: в Германии поступил в коммерческую продажу первый боеспособный серийный пистолет – Маузер С.96, еще громоздкий и неуклюжий, но уже превзошедший по своим характеристикам все без исключения армейские револьверы мира. В один миг все – даже еще только разрабатывавшиеся, еще «лежавшие в чертежах» – армейские револьверы устарели, стали анахронизмом (только консервативные военные тогда этого еще не поняли). Еще через 4 года великий Джон Мозес Браунинг выпустил великолепный, пока еще гражданский образец пистолета (Браунинг обр.1900 г.), в котором заложил основные черты современной компоновки этого оружия. Появление этого образца вызвало «пистолетный бум» во всем мире, и наиболее дальновидные офицеры разных армий уже тогда начали в частном порядке заменять свои барабанные Гассеры, Кольты, Лебели и Наганы на эти пистолеты. А в 1903 году появление новой версии Браунинга – полнокровного крупнокалиберного, но компактного армейского пистолета, да еще и с пристегивающейся кобурой-прикладом! – поставило окончательную точку в армейской биографии Его Величества Револьвера. И страны одна за другой начали переходить на пистолеты; правда, процесс этот оказался довольно долгим…
Наган на службе

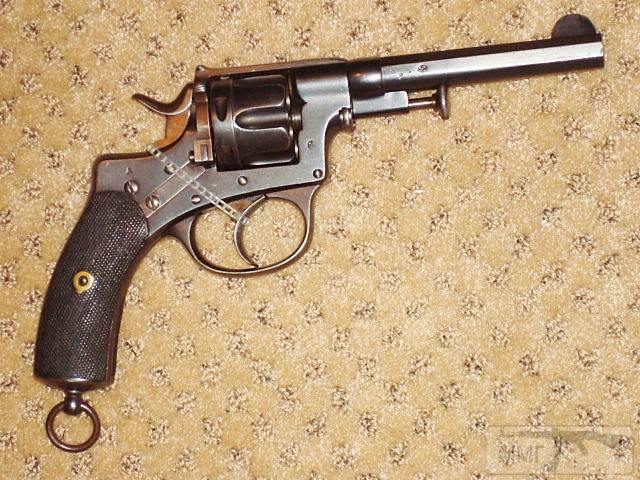

Револьвер Наган бельгийского производства (экземпляр 1898 г выпуска)

Официально новый револьвер был принят на вооружение в 1895 году и практически сразу завоевал любовь в русской армии: по своим боевым характеристикам и надежности он намного превосходил состоявший тогда на вооружении револьвер системы Смит-Вессон, а уж размеры и вес нового револьвера вовсе были вне конкуренции. Его первое боевое применение российской армией произошло в 1900-1901 годах, когда Русский экспедиционный корпус принял участие в подавлении так называемого «боксерского восстания» в Китае. История даже сохранила имя человека, который первым выстрелил по противнику из русского Нагана. Им оказался командир сводной роты 12-го Сибирского полка поручик Станкевич: при взятии сильно укрепленной крепости он одним из первых ворвался в расположение врага и застрелил двух нападавших на него китайских солдат. А всего в руках русских бойцов Наган с честью прошел пять войн и огромное количество вооруженных конфликтов.
Как мы помним, по условиям контракта Россия должна была в течение трех лет закупить 20 тысяч револьверов, произведенных на фабрике «Леон Наган и Ко» в Люттихе (Льеж, Бельгия). Затем бельгийская сторона обязана была предоставить инструменты и лекала для запуска производства револьверов в России. В связи с этим в 1897 году вышел указ о закупке американских и английских станков для установки на Императорском Тульском оружейном заводе. В 1898 году российское производство Нагана началось, а уже к июню 1901 г. в Туле было выпущено 90 тысяч револьверов отечественного производства, причем по более низкой цене (22 рубля 60 копеек против 32 рублей у бельгийцев). Вообще-то госзаказ на десятилетие (с 1895 по 1905 год) составил 180 тысяч единиц оружия; однако начавшийся финансовый кризис и связанная с ним нехватка средств привела к резкому сокращению ассигнований Военному министерству, и как следствие, к снижению производства оружия в 1903 году. Но когда началась Русско-Японская война, тульским оружейникам было предписано срочно изготовить еще 64 830 Наганов; правда, до конца войны удалось выпустить лишь 62 917 единиц.
Уже в русско-японской войне Наган не раз успешно применялся в бою. Так, например, в августе 1904 года совершил свой подвиг капитан 2-го ранга Александр Васильевич Лебедев, командир крейсера «Забияка». Во время обороны Порт-Артура он сошел со своей командой на берег для отражения японского штурма. Защищая порученный ему форт, кавторанг Лебедев с саблей в одной руке и Наганом в другой на глазах сослуживцев уничтожил 20 атакующих японских солдат прежде, чем был убит прямым попаданием артиллерийского снаряда. А под Вафангоу именно Наган спас жизнь унтер-офицеру Приморского драгунского полка Аввакуму Волкову. Направленный в разведку под видом китайского крестьянина, Волков при возвращении с полученными сведениями натолкнулся на японский конный разъезд численностью до взвода солдат. Японцы по каким-то признакам поняли, что перед ними не китаец и попытались захватить разведчика. Аввакум выхватил из-за пазухи подаренный ему командиром полка офицерский Наган, застрелил командира разъезда и шестерых японских гусар; прежде чем остальные опомнились, вскочил на одного из освободившихся коней и ускакал к своим под запоздалыми пулями врагов…

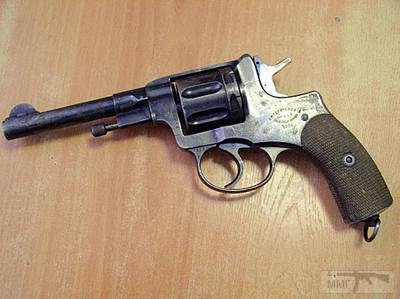

Револьвер Наган производства Императорского Тульского оружейного завода (выпуск 1914 г)

Однако героизм рядовых бойцов не мог компенсировать многочисленные ошибки высшего командования. Окончание позорно проигранной войны поставило финансы императорской России на грань краха, и Тула вновь сократила выпуск оружия. Пытаясь сохранить квалифицированные кадры, Главное артиллерийское управление в 1908 г. разрешило Тульскому заводу, до сих пор работавшему только на Главное артиллерийское управление, изготавливать револьверы по частным заказам воинских частей и других ведомств, которые сами оплачивали производство оружия для них. Таким образом, с 1908 по 1910 г. было изготовлено 38 133 офицерских и 5 202 солдатских Нагана. Интересно, что в это время новым армейским револьвером заинтересовалась и российская полиция; полицейские управления многих городов обращались к руководству с просьбами разрешить им заказывать Наганы для замены устаревших Смит-Вессонов. А вскоре револьверы Наган появились и на прилавках оружейных магазинов: это был еще один способ финансирования оружейного предприятия без участия государственных средств. Правда, гражданскому населению Наганы продавались в «ослабленном» виде – в них отсутствовала система обтюрации (барабан в момент выстрела не насаживался на ствол). Стоили такие револьверы от 25 до 30 рублей (примерно половина месячного жалования колежского секретаря или подпоручика армии), за сотню патронов к Нагану брали 8 рублей 50 копеек.
Только опасность новой войны заставила правительство вновь увеличить финансирование военных заказов, и в 1910 – 1913 гг. армия получила еще 175 589 револьверов. Однако впереди было новое испытание. В то время во многих странах началась разработка принципиально нового оружия – автоматических пистолетов. Если поначалу Наганы выигрывали за счет простоты и надежности, то вскоре быстро развивавшиеся самозарядные пистолеты заставили их потесниться на оружейных рынках благодаря своему бесспорному преимуществу в скорострельности. Пришлось и в России обсуждать проблему замены револьвера подобным пистолетом. Сторонники нового оружия обоснованно указывали на медленное перезаряжание Нагана, некоторые еще ссылались на неудобство ношения револьвера из-за выступающего барабана.
Однако проблема замены личного оружия оказалась куда сложнее, чем представлялось. Ведь не было никакой гарантии что, истратив колоссальную сумму на разработку и налаживание производства, удастся окупить ее преимуществами пистолета. Военные специалисты приводили, казалось, вполне разумные возражения. Прежде всего, они касались быстроты перезарядки и скорострельности. В условиях скоротечного боя емкости 7-зарядного барабана в Нагане будет вполне достаточно, считали они, и вряд ли, расстреляв патроны, кто-то успеет перезарядить оружие. Это относится и к любому автоматическому пистолету. Таким образом, у российского руководства возобладало мнение, что быстрота перезарядки столь важная для винтовок, у короткоствольных образцов не является решающим фактором – на первый план выступает емкость барабана или магазина. В результате не очень значительная разница в боевых характеристиках револьверов и ранних пистолетов при более высоких служебно-эксплуатационных качествах первых и многочисленных еще конструктивных недостатках вторых убедили Главное артиллерийское управление, что необходимости замены Наганов нет. Однако офицерам разрешили приобретать пистолеты за свой счет. На том дискуссию и прекратили.

Револьвер-карабин Наган для пограничной конной стражи

Между тем русские оружейники стремились расширить возможности Нагана. Так, в 1912 – 1913 гг. для отдельного корпуса пограничной стражи выпустили некоторое количество револьверов с удлиненными до 300 мм стволами и деревянным прикладом. Это оружие предназначалось для конных пограничников и позволяло вести прицельную стрельбу на дистанцию до 100 м. Однако большие размеры (общая длина почти 700 мм), невысокая убойная сила (на значительной дистанции) легкой револьверной пули и все та же «мешкотность» перезарядки побудили отказаться от удлиненного Нагана. Тогда же разработали вариант револьвера со стволом длиной 200 мм и съемным деревянным прикладом для вооружения нижних чинов в технических войсках (пулеметчиков, связистов, телеграфистов, саперов), которым раньше выдавали и винтовки, и револьверы. Но и эту модель сочли неприемлемой.

Револьвер-карабин Наган для нижних чинов технических войск

К лету 1914 г. русская армия была почти полностью оснащена современным короткоствольным оружием. На 20 июля в ней имелось 424 434 Нагана всех модификаций (вместо 436 210, положенных по штату). Боевые потери собирались восполнять силами государственных заводов, но уже в первый год войны эти расчеты были опрокинуты – войска стали ощущать недостаток всех образцов оружия. Военному ведомству пришлось закупать его за границей и спешно реконструировать свои предприятия. Для увеличения выпуска оружия срочно закупили новые станки в США и Великобритании, а также реквизировали необходимое оборудование на частных предприятиях. Переоснащение Тульского оружейного позволило увеличить выпуск Наганов. До войны предусматривали выпуск в объеме 60 тысяч ежегодно; но благодаря усилению мощностей в 1914 г. армия получила 76 тысяч, а в 1915 – 131,8 тысяч Наганов. Всего же в 1914 – 1917 гг. было произведено 474,8 тысяч револьверов, то есть больше, чем за предыдущие 15 лет. Причем в подавляющем большинстве производились револьверы с самовзводом. Ведь в царской России «офицерские» и «солдатские» Наганы выпускались в примерном соотношении 8-10 к 1-му. Дело в том, что револьвер должен был иметь каждый российский офицер, причем не только армейский, но и флотский. Подавляющее же большинство солдат вооружалось винтовкой, револьверы выдавались в основном солдатам, обслуживающим тяжелое оружие или громоздкую технику, в работе с которыми винтовка мешала. Обычно это были 1-е номера станковых пулеметов, телеграфисты и телефонисты, 1-е и 2-е номера орудийных расчетов в артиллерии, мотоциклисты, водители и пулеметчики бронеавтомобилей. Насколько мне известно, «солдатские» Наганы имели еще и вахмистры кавалерии, а также знаменосцы и горнисты.
Первая мировая война была войной тяжелого оружия; «главную скрипку» в ней играли крупнокалиберные орудия, пулеметы, броневики, танки и аэропланы. Тем не менее, и легкий короткоствольный Наган так же не раз играл свою роль в бою, спасая жизни своих владельцев. Так, например, в августе 1914 г на Юго-Западном фронте у деревни Ярославицы в конном бою отличился командир эскадрона 10-го Гусарского Ингерманландского полка поручик Барбович. Во время сабельной схватки он попал в тяжелое положение: русского гусара окружили сразу несколько австрийских кавалеристов; понимая, что сейчас его просто изрубят, поручик отбросил прочь свою шашку и выхватить револьвер. В течение секунды два убитых австрийца упали со своих лошадей, а еще двое подняли руки вверх, сдавшись на милость храброго русского офицера.

Револьвер Наган, выпущенный в 1918 году; принадлежал красному комдиву В.И.Чапаеву

Октябрьская революция и последовавшая за ней гражданская война открыли новую страницу в истории Нагана. Наган стал самым известным революционным оружием, а в русском языке фамилия оружейника стала именем нарицательным, и Наганом называли теперь вообще любой револьвер. В годы разрухи его производство заметно сократилось; тем не менее, с 1918 по 1920 год было выпущено еще 175 115 револьверов Нагана.
В годы маневренной Гражданской войны, изобиловавшей кавалерийскими стычками и внезапными нападениями с близкой дистанции, роль короткоствольного оружия заметно возросла. И Наган среди «короткостволов Гражданской» был самым массовым и популярным образцом. Правда, благодаря кинематографу у нас прижилась легенда, что наиболее любимым оружием комиссаров и прочих революционеров являлся знаменитый харизматичный Маузер С.96, однако на самом деле многие разбиравшиеся в оружии участники войны предпочитали разнообразным пистолетам, распространившимся за годы войны по России, более надежный и неприхотливый револьвер. Ведь в условиях маневренной полевой войны, когда зачастую было невозможно вычистить запыленное и заляпанное грязью оружие (а часто – и из-за отсутствия оружейного масла) новомодные пистолеты то и дело отказывали, Наган же стрелял в любых условиях. В этом плане очень показателен случай, произошедший с комдивом из 1-й Конной армии Окой Городовиковым. В феврале 1920 г на берегу реки Маныч волей случая он оказался один против полуэскадрона белых кавалеристов. Городовиков схватился за Маузер С.96 и попытался отстреливаться, но тот молчал: на морозе замерзла смазка! Тогда Ока Иванович выхватил Наган; револьвер заработал, несмотря на мороз. Городовиков застрелил трех казаков и благополучно оторвался от преследователей …

Ока Городовиков, Григорий Котовский

Правда, по целому ряду понятных причин качество произведенных в годы Гражданской войны револьверов заметно снизилось. Качество и патронов и револьверов неизбежно постепенно снижалось еще на протяжении Первой мировой войны. Недостаток запасов вынуждал снаряжать часть патронов дымным («бурым ружейным») порохом. Однако в годы Гражданской войны дело стало совсем плохо: рост производства шел почти целиком за счет качества. Особенно упало качество патронов – из-за экономии материалов навеска даже дымного пороха была уменьшена, что значительно снизило мощь выстрела; плохо изготовленные капсюли начали давать частые осечки.
Только этим можно объяснить пусть нечастые, но все же являющиеся фактом случаи отказа Нагана, Так, во время подавления Антоновского мятежа в 1921 году комбриг Григорий Котовский трижды стрелял из Нагана в атамана Ивана Матюхина, и – дело невероятное для этого оружия! – подряд три осечки… При этом Котовский держал в руке новенький Наган, только что присланный с завода, произведенный в неразберихе, штурмовщине и бесконтрольности Гражданской войны. Револьверы, выпушенные в царское время, такого себе никогда не позволяли. Недаром М. В. Фрунзе позже вспоминал: «Качеству Нагана производства военного времени мы не особенно доверяли, и каждый командир предпочитал изделия до 1914 г.». Восстановить нормальный уровень производства удалось лишь в середине 20-х годов, но это уже совсем другая страница в истории знаменитого револьвера…


pda.diary.ru
За это сообщение автора Onega поблагодарили (всего 3):
Рост76ГошаLumen
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Abram
Старший лейтенант
Старший лейтенант
Сообщения: 1252
Зарегистрирован: 01 дек 2016
Поблагодарили: 3744 раза
Карма: +0/-0

Револьвер системы Нагана

Где Abram » 14 янв 2017, 10:29

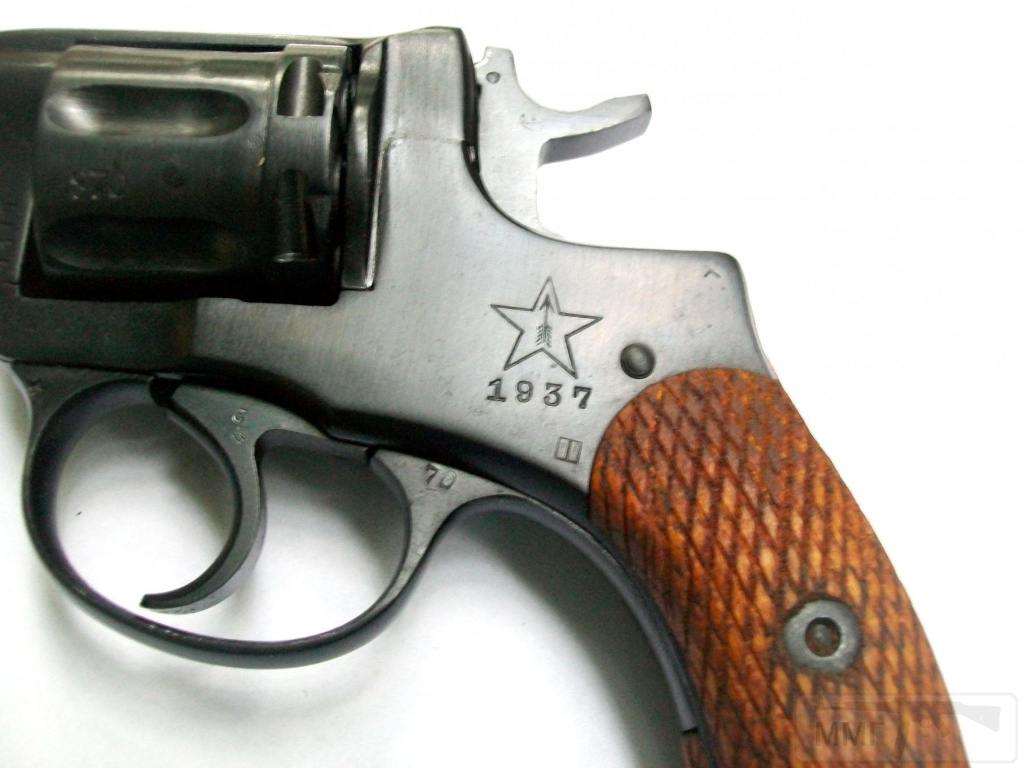

Спасибо, интересные статьи! Как всегда подкину фоток:

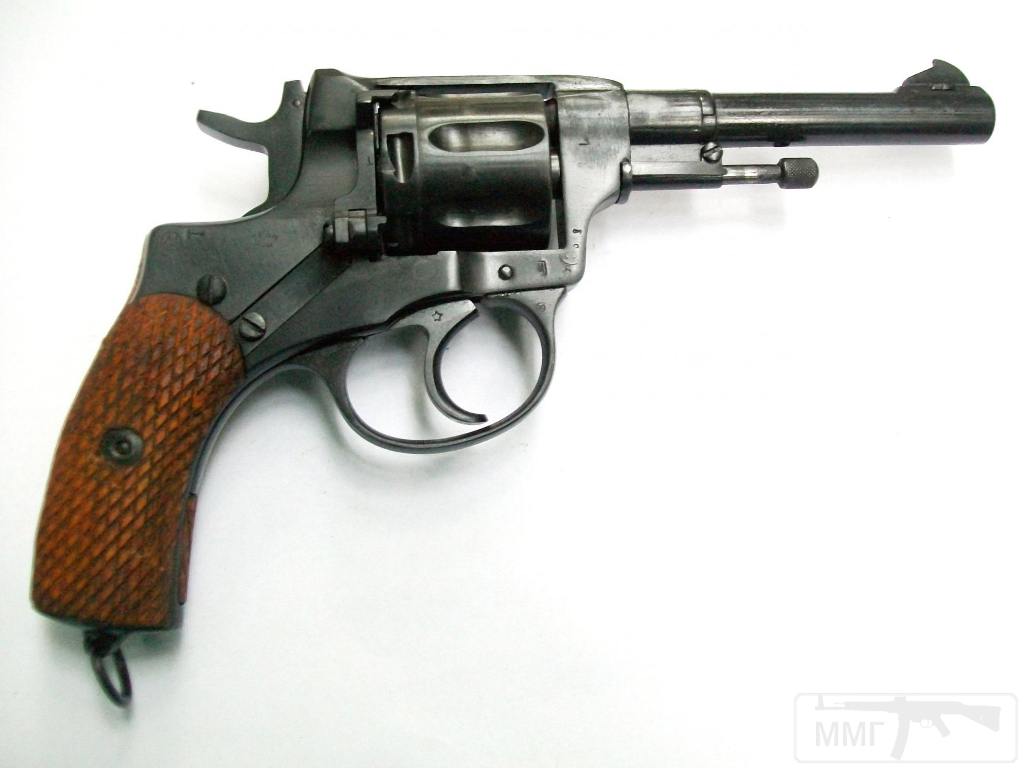

3402 - Револьвер системы Нагана
3401 - Револьвер системы Нагана
За это сообщение автора Abram поблагодарили (всего 2):
Рост76Lumen
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост


Аватара пользователя

Rambo
Сержант
Сержант
Сообщения: 198
Зарегистрирован: 17 дек 2016
Поблагодарили: 622 раза
Карма: +0/-0

Револьвер системы Нагана

Где Rambo » 14 янв 2017, 20:24

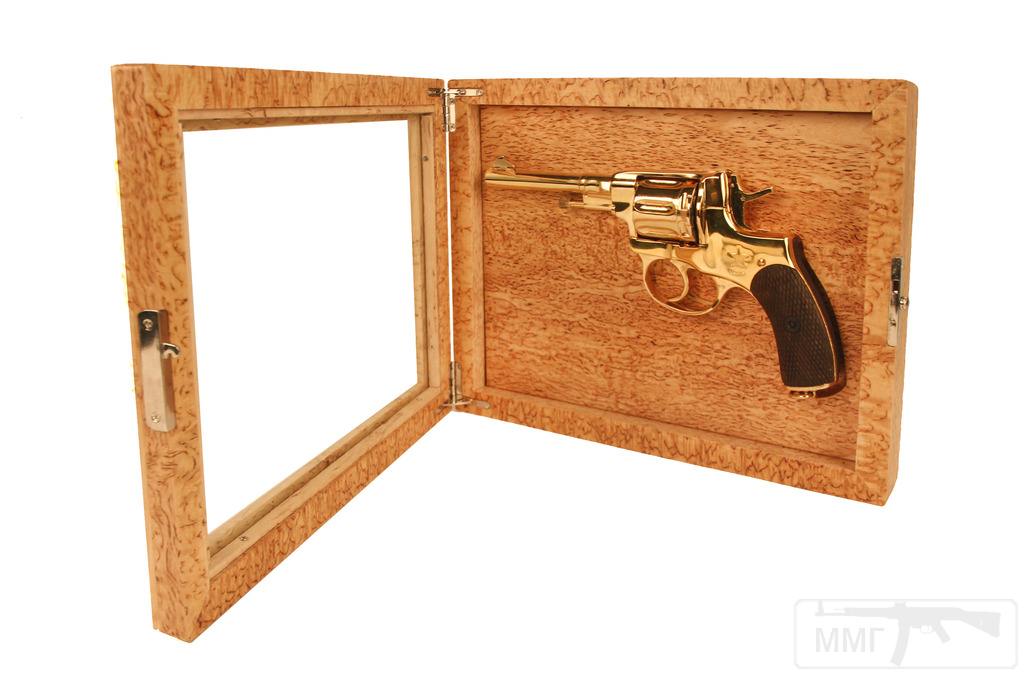

Как вам такое? Пишут, что подарок для настоящих мужчин! 999 золото, весь покрытый... весь... 2000 у.е. Налетай!
3417 - Револьвер системы Нагана
3418 - Револьвер системы Нагана
За это сообщение автора Rambo поблагодарили (всего 2):
Рост76Lumen
Рейтинг: 16.67%
Начиная войну, не забудьте захватить побольше мешков для трупов...

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

lelux
Старший солдат
Старший солдат
Сообщения: 90
Зарегистрирован: 02 дек 2016
Поблагодарили: 172 раза
Карма: +0/-0

Револьвер системы Нагана

Где lelux » 15 янв 2017, 16:30

поревольверу есть вопросс был ли штатный глушитель и под какой патрон ?Изображение

Отправлено спустя 6 минут 52 секунды:

еще револьвер так называемый пограничной стражи ?
За это сообщение автора lelux поблагодарили (всего 2):
Рост76Lumen
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Onega
Младший сержант
Младший сержант
Сообщения: 144
Зарегистрирован: 01 дек 2016
Откуда: Киев
Поблагодарили: 82 раза
Карма: +0/-0

Револьвер системы Нагана

Где Onega » 16 янв 2017, 16:23

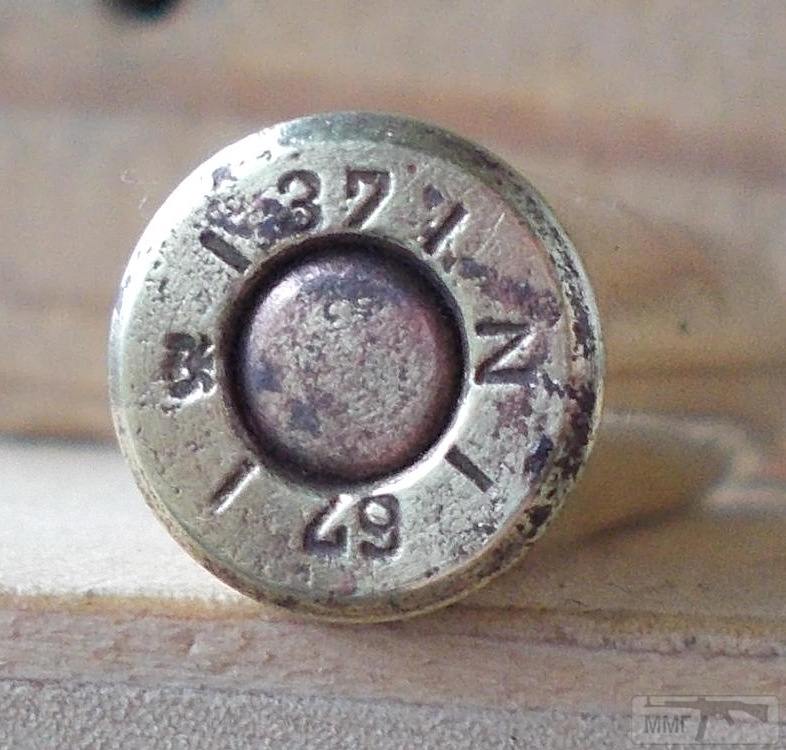

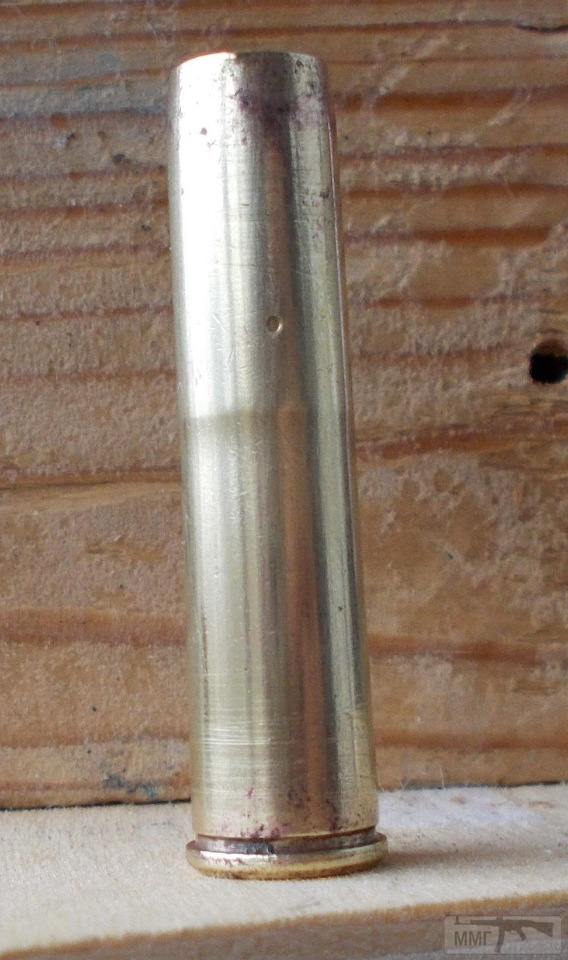

Вот патрон под глушитель
-----
3. Патроны для бесшумной стрельбы. В отличие от других револьверов, при выстреле из Нагана все газы уходили в ствол, не прорываясь в щель между барабаном и стволом. Используя эту особенность, братья Митины разработали для револьвера Наган довольно эффективный глушитель. И патроны, соответственно. «Испытания показали, что при стрельбе штатными револьверными патронами с пулей с тупой вершинкой, кучность стрельбы сильно падает из-за соударения пули с резиновыми обтюраторами. Для решения этой проблемы был разработан специальный патрон с остроконечной пулей со свинцовым сердечником. Пуля патрона Наган-Брамит также обладала слабым пробивным действием — две дюймовые сосновые доски с промежутком 75 мм на 20 метрах». Однако, несмотря на слабое пробивное действие, Наган с глушителем использовала как советская разведка, так и немецкие диверсионные группы.
------
Но как я понял, в глаза его никто не видел.
Ещ:е в каком-то современном фильме про 2-ю мировую, следователь раскрутил убийство именно по типу пули.
Там сюжет был, как задержали немецкого диверсанта, с бесшумным Наганом. Пистолет один человек забрал, а патроны из него - другой. Потом "этим" патроном - кого-то шл:епнули. Следак выковырял пулю и определил, что стреляли патроном для пистолета с глушителем. (Кажется такой сюжет был)
За это сообщение автора Onega поблагодарили (всего 2):
Рост76Lumen
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Onega
Младший сержант
Младший сержант
Сообщения: 144
Зарегистрирован: 01 дек 2016
Откуда: Киев
Поблагодарили: 82 раза
Карма: +0/-0

Револьвер системы Нагана

Где Onega » 16 янв 2017, 23:55

Вот ещ:е небольшая статейка:

Прибор "БраМит"
Ссылка на источник https://sites.google.com/site/russianna ... bor-bramit

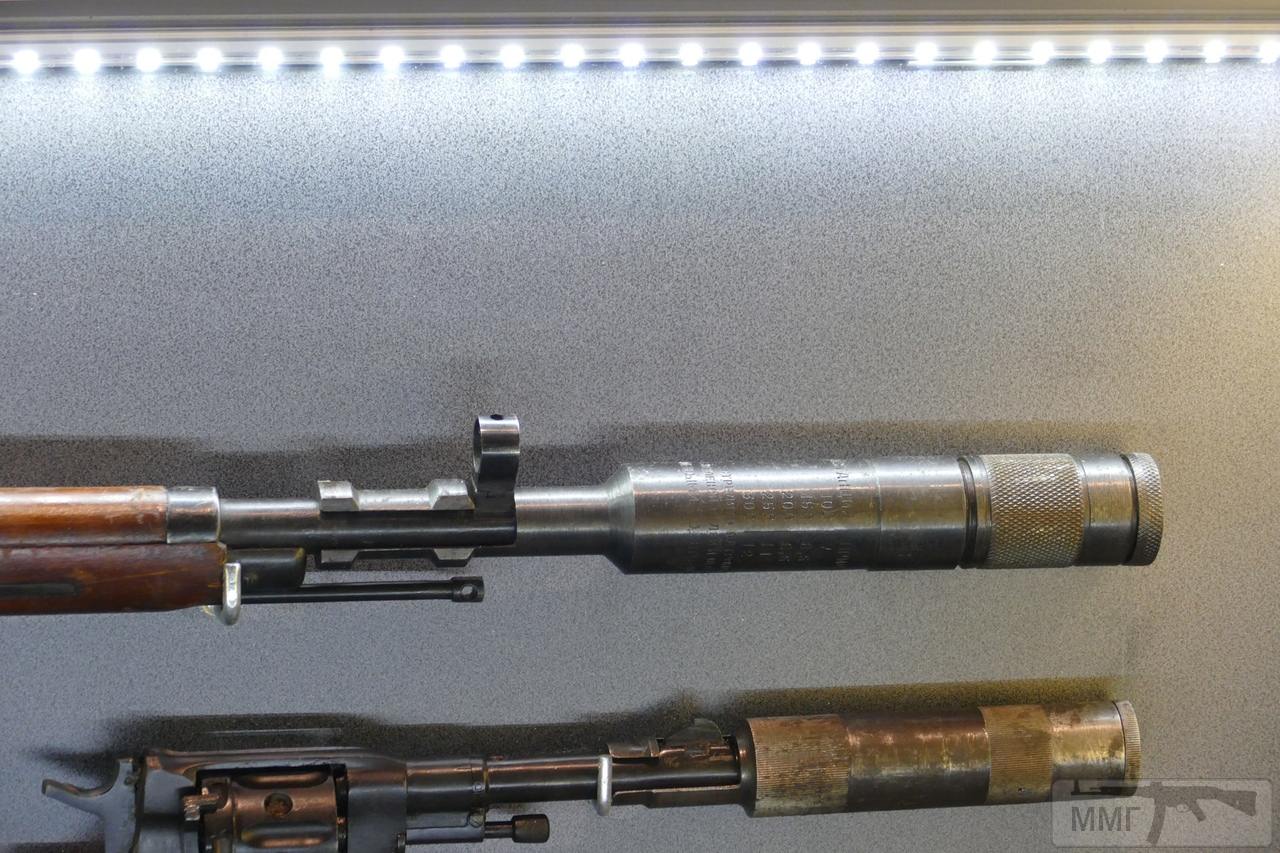

В начале 30-х годов прошлого века в СССР, по заказу ГАУ, были начаты работы по созданию приборов для бесшумной стрельбы (ПБС), которыми планировалось вооружить армейские разведывательно-диверсионные группы. Работы по созданию ПБС были развёрнуты в НИПСМВО в Щурово и в НТК ГАУ (Научно-технический комитет ГАУ). К 1940 году на испытания были предоставлены образцы ПБС разработки братьев И.Г. и В.Г. Митиных, рассчитанные на стрельбу из винтовки, карабина и револьвера образца 1895 года. Прибор «Брамит» сконструирован по двухкамерной схеме с отсечкой пороховых газов при помощи резиновых обтюраторов. В каморах расширения горячие пороховые газы замедлялись и остывали, истекая из прибора со значительно меньшей скоростью, что снижало звук выстрела и устраняло вспышку выстрела.

«БраМит» — один из первых серийных советских глушителей. Получил название «БраМит» в честь изобретателей — братьев В.Г. и И.Г. Митиных. Первая модель, предназначенная для установки на револьвер системы Нагана, была разработана в 1929 году.

При стрельбе штатными револьверными патронами с пулей с тупой вершинкой, кучность стрельбы сильно падает из-за соударения пули с резиновыми обтюраторами. Для решения этой проблемы был разработан специальный патрон с остроконечной пулей со свинцовым сердечником. Кучность стрельбы с прибором «Брамит» на дистанции 20 метров составила: Вв – 9,3 см и Вб – 7,5 см, а при стрельбе штатными патронами без ПБС эти показатели составляли 1,84 см и 1,7 см. Пуля патрона Наган-Брамит также обладала слабым пробивным действием – две дюймовые сосновые доски с промежутком 75 мм на 20 метрах.
Специальный револьверный патрон с остроконечной
пулей


Некоторые модификации глушителей для нагана.
Изображение Изображение Изображение Изображение
Фото взято:
http://reibert.info/threads/Наган-бесшу ... ий.181600/ авторы: IvanB

Изображение Изображение Изображение
Фото взято: http://alternathistory.org.ua/lev-sokol ... aiki-nagan
За это сообщение автора Onega поблагодарили (всего 2):
Рост76Lumen
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Onega
Младший сержант
Младший сержант
Сообщения: 144
Зарегистрирован: 01 дек 2016
Откуда: Киев
Поблагодарили: 82 раза
Карма: +0/-0

Револьвер системы Нагана

Где Onega » 17 янв 2017, 00:03

Вот ещ:е видяшку нарыл
За это сообщение автора Onega поблагодарили (всего 2):
Рост76Lumen
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Gavrusha
Старший сержант
Старший сержант
Сообщения: 228
Зарегистрирован: 30 ноя 2016
Поблагодарили: 1028 раз
Карма: +0/-0
За это сообщение автора Gavrusha поблагодарили (всего 3):
Рост76Профайлер2016Lumen
Рейтинг: 25%
Все равно, что отступать - бежать, что наступать - тоже бежать...

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Профайлер2016
Полковник
Полковник
Сообщения: 7095
Зарегистрирован: 05 дек 2016
Поблагодарили: 26558 раз
Карма: +18/-5

Револьвер системы Нагана

Где Профайлер2016 » 19 янв 2017, 21:12

Gavrusha писал(а): 11401298814_734cfb7279_o.jpeg
Хто такі? :)
За это сообщение автора Профайлер2016 поблагодарили (всего 2):
Рост76Lumen
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Gavrusha
Старший сержант
Старший сержант
Сообщения: 228
Зарегистрирован: 30 ноя 2016
Поблагодарили: 1028 раз
Карма: +0/-0

Револьвер системы Нагана

Где Gavrusha » 19 янв 2017, 21:14

Профайлер2016 писал(а): Хто такі? :)
Ми к вам профессор и вот по какому делу! :wink:
За это сообщение автора Gavrusha поблагодарили (всего 2):
Рост76Lumen
Рейтинг: 16.67%
Все равно, что отступать - бежать, что наступать - тоже бежать...

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Профайлер2016
Полковник
Полковник
Сообщения: 7095
Зарегистрирован: 05 дек 2016
Поблагодарили: 26558 раз
Карма: +18/-5

Револьвер системы Нагана

Где Профайлер2016 » 19 янв 2017, 21:18

Gavrusha писал(а):
Ми к вам профессор и вот по какому делу! :wink:
Зрозуміло пане ! :pardon: А если серьезно! Хорошо бы описание...А?
За это сообщение автора Профайлер2016 поблагодарили (всего 2):
Рост76Lumen
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Gavrusha
Старший сержант
Старший сержант
Сообщения: 228
Зарегистрирован: 30 ноя 2016
Поблагодарили: 1028 раз
Карма: +0/-0

Револьвер системы Нагана

Где Gavrusha » 19 янв 2017, 21:48

Профайлер2016 писал(а): А если серьезно! Хорошо бы описание...А?
Просто фото. С Наганами. Даже не знаю кто это, где это...
За это сообщение автора Gavrusha поблагодарили (всего 2):
Рост76Lumen
Рейтинг: 16.67%
Все равно, что отступать - бежать, что наступать - тоже бежать...

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Профайлер2016
Полковник
Полковник
Сообщения: 7095
Зарегистрирован: 05 дек 2016
Поблагодарили: 26558 раз
Карма: +18/-5

Револьвер системы Нагана

Где Профайлер2016 » 19 янв 2017, 21:50

Gavrusha писал(а):
Просто фото. С Наганами. Даже не знаю кто это, где это...
((((
За это сообщение автора Профайлер2016 поблагодарили (всего 2):
Рост76Lumen
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Gavrusha
Старший сержант
Старший сержант
Сообщения: 228
Зарегистрирован: 30 ноя 2016
Поблагодарили: 1028 раз
Карма: +0/-0

Револьвер системы Нагана

Где Gavrusha » 19 янв 2017, 21:58

Профайлер2016 писал(а): ((((
Поискал в интернете - выдало только одно, что это фото февраля 1917.
За это сообщение автора Gavrusha поблагодарили (всего 2):
Рост76Lumen
Рейтинг: 16.67%
Все равно, что отступать - бежать, что наступать - тоже бежать...

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Abram
Старший лейтенант
Старший лейтенант
Сообщения: 1252
Зарегистрирован: 01 дек 2016
Поблагодарили: 3744 раза
Карма: +0/-0

Револьвер системы Нагана

Где Abram » 19 янв 2017, 22:21

Gavrusha писал(а): что это фото февраля 1917.
Кто б сомневался! Революция февральская, люди по зиме и в шапках с красными бантами. Элементарно, Ватсон! :hi:
За это сообщение автора Abram поблагодарили (всего 3):
иван777444333Рост76Lumen
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

торквемада
Прапорщик
Прапорщик
Сообщения: 331
Зарегистрирован: 04 дек 2016
Поблагодарили: 1125 раз
Карма: +1/-0

Револьвер системы Нагана

Где торквемада » 08 мар 2018, 05:48

ну что могу вам предложить господа (с) ! для начала я ( как всегда , вы ж мой мерзский характер знаете ) немного не согласный с "хозяином темы" потому как Наган чуть поболе "в строю" чем 117 годочков .... и так можем начинать
Насколько я помню , первая армейская револьверка системы Нагана , была предложена Бельгийской армии где то в 1879 году и была это модель 1878Изображение года в калибре 9,4 мм
был довольно радостно принят на вооружение и прослужил в армии Бельгии вплоть до второй мировой ( кстати как и винтовка Маузер образца 1888\36)данным револьверчиком серьёзно заинтересовались две северные страны Норвегия ( чуть раньше) и Швеция ( чуть опосля) единственная просьба к "конструкторскому бюро" братьев , было в уменьшении калибра до 7,5 мм так появился на свет Наган 1887 года братья сделали для Норвежской армии около 6 тыс револьверов после чего норвежцы выкупили лицензию и начали делать свои наганы на Кронсберг фабрик , но это было уже позже где то в 1900х годах ... Шведы чуть поотстали но тоже уже в 1890 году получили первые партии наганов и выкупив лицензию начали производство собственного револьвера на Хускварна ( оба револьвера и Норвежский и Шведский имеют одинаковый общий вид и геометрию отличаются только надписями и клеймами) Изображение
а потом стало еще интересней !в 1895 году братья разработали еще одну модель ( на базе всё той же 1887 года) НО ! с надвигаемым на ствол барабаном ! и эту модель как раз таки и "втюхали" росийской императорской комиссии ! ( кстати она сначала была без проточек на барабане !) и опять таки по накатаной схеме своё производство плюс продажа лицензии "русский наган" кроме наката барабана имел еще и на один патрон больше , все предыдущие образцы были шестизарядными ... Изображение
примерно в это же время произошла еще одна знаковая история для фирмы "братьев" в конце 19 начале 20 го веков достаточно высокими темпами развивались и соответственно конкурировали две Латиноамериканские "супердержавы" это Аргентина и Бразилия , и как это не смешно они тоже захотели иметь у себя на вооружении револьвер системы наган ... для них были разработаны певольверы образца 1893 года в калибрах 44 но с разной длиной патрона ( там что то в пару миллиметров длина гильзы отличается в поьзу "аргентинца" помнится )кстати интересный факт что "Наганы" аргентинского и бразильского заказов делала фирма Simon в городе Зюль(Германия)
и собственно "Бразилец"
на этом как бы "победное шествие" не остановилось и были созданы еще две модели , это Файль ( стрела)Изображение
и знаменитый модель 1910 с откидным барабаном
кроме этого револьверы системы Наган поизводились в Радоме ( Польша) уже после того как поляки выскочили ( ненадолго) из "дружной семьи народов" Изображение
а так же из царских еще частей было собрано некоторое количество револьверов Наган в Финляндии ...
Кроме этого была более чем интересная модель револьвера системы "наган" из Испании ( испанцы тогда в плане оружия , были чем то вроде китая 90х копировали всё что нравилось) эта модель при примерно такой же геометрии как модели 1877-1896 была 9ти зарядной под росийский патрон 7,62 наган .ИзображениеИзображение
да кстати и обычный 7ми зарядный испанцы копировали вполне прилично , особенно в момент гражданской войны ...Изображение
ну вот как бы в кратце и всё что я хотел добавить ... а про "русские" и "советские" наганы ... вы лучше меня знаете !
За это сообщение автора торквемада поблагодарили (всего 5):
SanekРост76иван777444333SciroccoLumen
Рейтинг: 41.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Рост76
Генерал-майор
Генерал-майор
Спонсор форума
Спонсор форума
Сообщения: 10160
Зарегистрирован: 03 янв 2018
Поблагодарили: 54055 раз
Карма: +10/-0

Револьвер системы Нагана

Где Рост76 » 26 авг 2018, 12:28

Добавлю и сам чуток.
34076 - Револьвер системы Нагана
Было випущенно много модификаций, добавлю описание
Боевые модификации.

«солдатский» наган — револьвер с несамовзводным ударно-спусковым механизмом, выпуск прекращен в 1918 году;
34079 - Револьвер системы Нагана
«командирский» наган — компактный вариант револьвера, предполагающий скрытое ношение, с уменьшенной до 85 мм длиной ствола и укороченной рукоятью. Разработан в 1927 году, выпускался до 1932 года малыми партиями, выпущено около 25 тысяч штук. Поступал на вооружение сотрудников ОГПУ и НКВД.
34078 - Револьвер системы Нагана
Кроме того, для разведывательно-диверсионных подразделений в 1929 году был разработан револьвер с глушителем, оснащенный прибором бесшумно-беспламенной стрельбы «БРАМИТ» системы братьев В. Г. и И. Г. Митиных.

Nagant wz. 30 — револьвер Нагана образца 1895 года польского производства, с 1930 по 1939 год серийно производился на оружейном заводе в г. Радом, всего в Польше было выпущено 20 тыс. шт. револьверов «наган» в двух модификациях: Ng wz.30 и Ng wz.32.
34077 - Револьвер системы Нагана
За это сообщение автора Рост76 поблагодарили (всего 5):
иван777444333rvytSanekГошаLumen
Рейтинг: 41.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Рост76
Генерал-майор
Генерал-майор
Спонсор форума
Спонсор форума
Сообщения: 10160
Зарегистрирован: 03 янв 2018
Поблагодарили: 54055 раз
Карма: +10/-0

Револьвер системы Нагана

Где Рост76 » 27 авг 2018, 21:06

По 9-ти зарядному добавлю чуток.
Девятизарядный трёхлинейный револьвер системы Нагана.

Попал на глаза фрагмент рекламного объявления позапрошлого века о продаже револьверов.

Вчитался и открыл много интересного:

Существовали 9-ти зарядные версии револьвера (предположительно Испанского производства)!
Гильза в ранних версиях имела характерное сужение на выходе, для простоты заряжания и для более надёжного крепления пули.
Стоимость родного револьвера "работы Нагана" в два раза выше аналога- револьвера системы Нагана, или как её назвали - "Очень хорошая копия."
Впервые увидел словосочетание - трёхлинейный револьвер системы Нагана, хотя в этом нет ни чего странного - калибр-то 7.62мм.

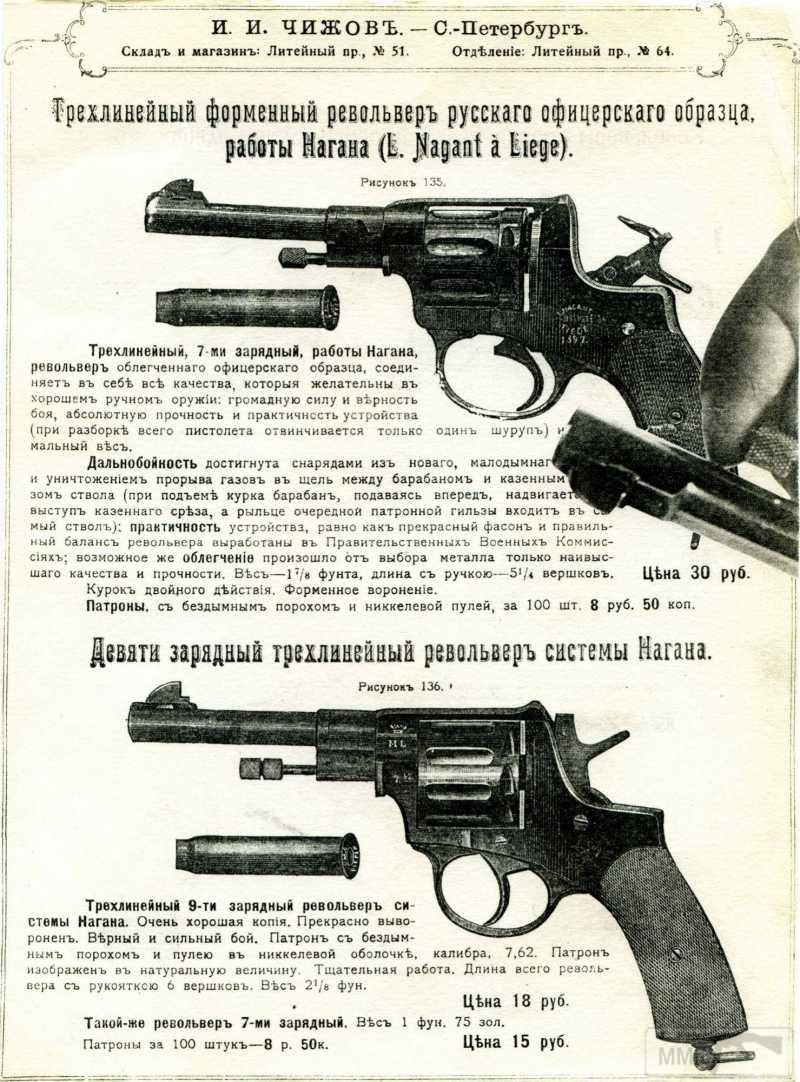

Ну и сама реклама -
34150 - Револьвер системы Нагана
P.S. А это разрешение на "приобретение и имение" револьвера! )
34151 - Револьвер системы Нагана
За это сообщение автора Рост76 поблагодарили (всего 4):
иван777444333SanekБатька ПиночетLumen
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Sanek
Генерал-майор
Генерал-майор
Спонсор форума
Спонсор форума
Сообщения: 14425
Зарегистрирован: 01 дек 2016
Поблагодарили: 60143 раза
Карма: +8/-0

Револьвер системы Нагана

Где Sanek » 08 авг 2019, 21:09

Onega писал(а):
16 янв 2017, 23:55
Прибор "БраМит"
69377 - Револьвер системы Нагана
69378 - Револьвер системы Нагана
За это сообщение автора Sanek поблагодарили (всего 4):
Рост76иван777444333ГошаLumen
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Влад Бевх
Старший сержант
Старший сержант
Сообщения: 241
Зарегистрирован: 23 май 2019
Поблагодарили: 1066 раз
Карма: +4/-0

Револьвер системы Нагана

Где Влад Бевх » 14 авг 2019, 02:47

Рост76 писал(а):
26 авг 2018, 12:28
Nagant wz. 30 — револьвер Нагана образца 1895 года польского производства, с 1930 по 1939 год серийно производился на оружейном заводе в г. Радом, всего в Польше было выпущено 20 тыс. шт. револьверов «наган» в двух модификациях: Ng wz.30 и Ng wz.32.
Ага.
"Обратите внимание на вальцовку передней части гильзы: это не «шейка», как у бельгийца, и не длинный конус, как у русских или советских патронов. Короткий конус без особого фанатизма, и пулька в мельхиоровой оболочке, как на патронах «русского Нагана», произведенных до 1930 года.
К концу 20-х у фабрики братьев Наган дела пошли очень плохо, модель 1910 года особого успеха не имела, авантюра с автомобилями успеха не принесла. По сути дела, речь шла о банкротстве, и тут, пользуясь случаем, поляки прикупили линию по производству револьверов Нагана обр.1895 года, прекрасно им знакомых.
В 1930 году, в Польше началось лицензионное производство револьвера Наган на государственном оружейном предприятии в городе Радом под названием Ng.30.
Именно таким Наганами (вместе с винтовками Мосина) снабжались польские "осадники" - колонисты на восточных землях, населенные "дикими" украинцами. что не радовались политике "полонизации". Кстати , по международным правилам, вооружив своих поселенцев, поляки тем самым полностью. узаконили вооруженную борьбу против них.
70153 - Револьвер системы Нагана
70154 - Револьвер системы Нагана
70155 - Револьвер системы Нагана
За это сообщение автора Влад Бевх поблагодарили (всего 3):
Рост76Lumenиван777444333
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Ответить
  • Похожие темы
    Ответы
    Просмотры
    Последнее сообщение

Вернуться в «Боевое стрелковое оружие»
