Ракетная техника Рейха

Где Abram » 04 окт 2019, 22:12

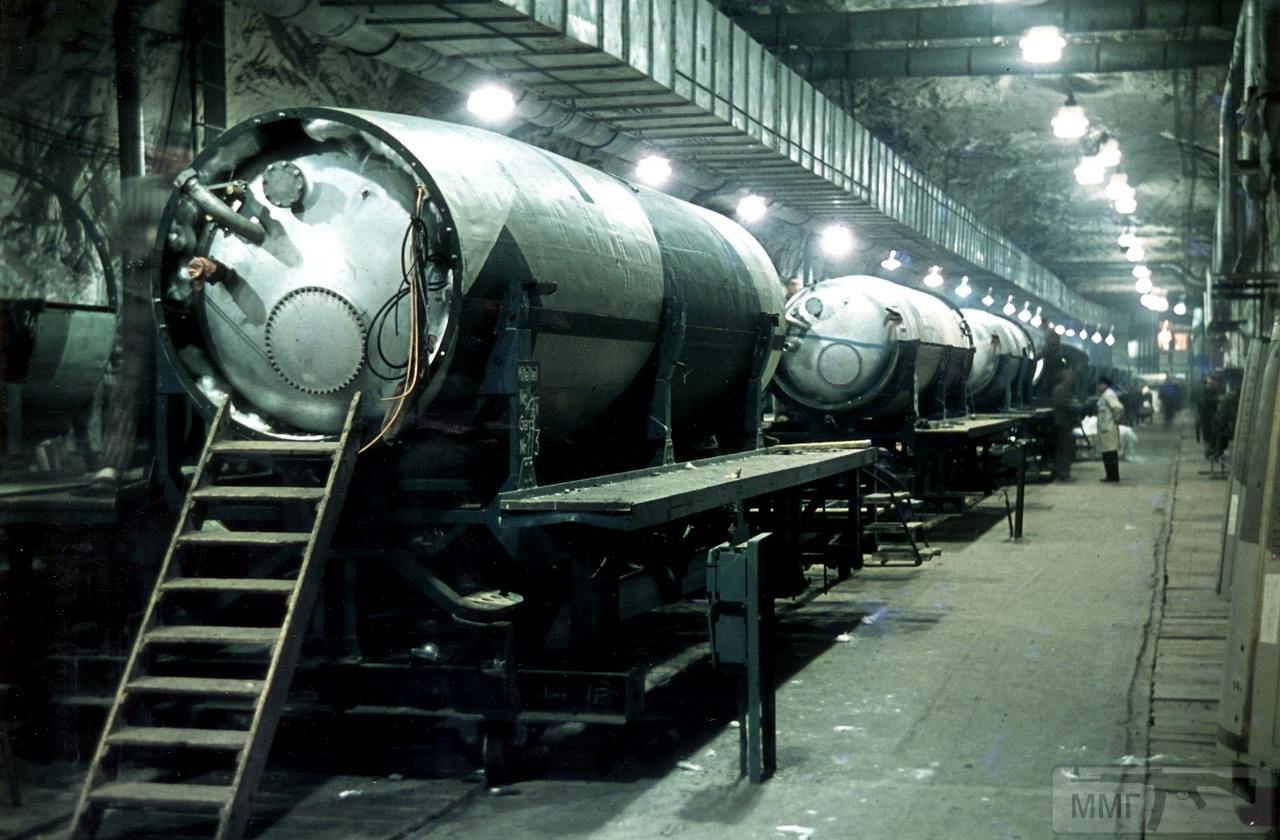

Топливные баки ракет Фау-2 (V-2) на сборочном конвейере в туннеле «Б» подземного завода Дора-Миттельбау, июль 1944 года.
76333 - Ракетная техника Рейха
За это сообщение автора Abram поблагодарили (всего 6):
WarisdeathРост76иван777444333LumenVladSanek
Рейтинг: 50%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Abram
Старший лейтенант
Старший лейтенант
Сообщения: 1290
Зарегистрирован: 01 дек 2016
Поблагодарили: 3907 раз
Карма: +0/-0

Ракетная техника Рейха

Где Abram » 04 окт 2019, 22:13

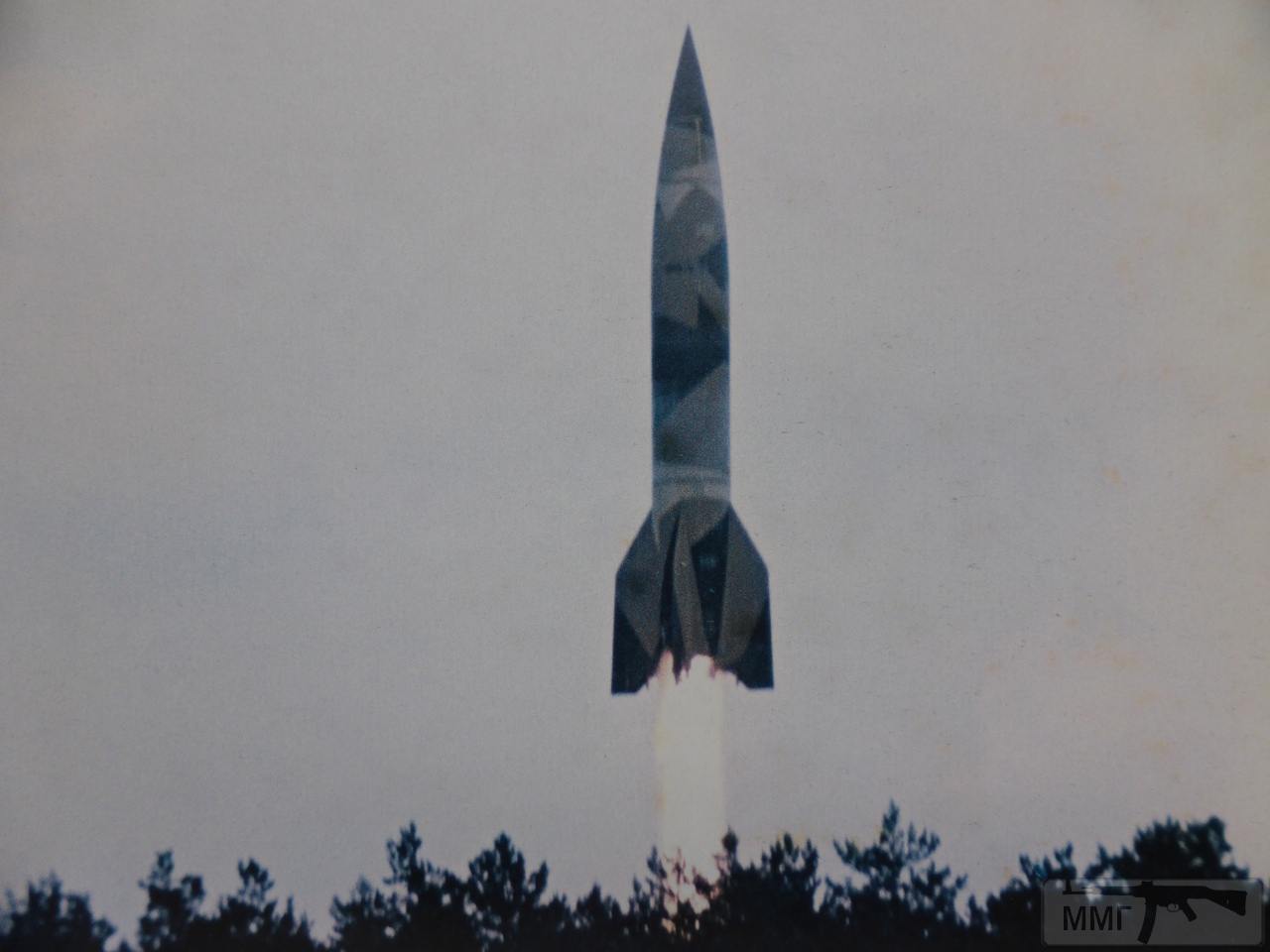

Старт баллистической ракеты Фау-2 (V 2) на военном полигоне "Хайделагер" в районе Близны, Польша. июнь 1944 года.
76334 - Ракетная техника Рейха
За это сообщение автора Abram поблагодарили (всего 6):
WarisdeathРост76иван777444333LumenVladSanek
Рейтинг: 50%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост


Аватара пользователя

Lumen
Полковник
Полковник
Сообщения: 3781
Зарегистрирован: 03 дек 2016
Поблагодарили: 17078 раз
Карма: +5/-0

Ракетная техника Рейха

Где Lumen » 05 окт 2019, 13:10

Abram писал(а):
04 окт 2019, 22:13
Старт баллистической ракеты Фау-2 (V 2)
Не всегда все проходило удачно.
За это сообщение автора Lumen поблагодарили (всего 4):
VladAbramSanekРост76
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Lumen
Полковник
Полковник
Сообщения: 3781
Зарегистрирован: 03 дек 2016
Поблагодарили: 17078 раз
Карма: +5/-0

Ракетная техника Рейха

Где Lumen » 05 окт 2019, 13:31

Эффективность этих ракет без должной системы наведения и общей надёжности всей конструкции была крайне низкой:

...ракеты имели малую точность попадания (в круг диаметром 10 км попадало только 50 % запущенных ракет) и низкую надёжность (из 4300 запущенных ракет более 2000 взорвались на земле или в воздухе при запуске, либо вышли из строя в полёте. По различным источникам, пуск 2000 ракет, направленных за семь месяцев для разрушения Лондона, привёл к гибели свыше 2700 человек (от каждой ракеты погибал один или два человека).
Чтобы сбросить такое же количество взрывчатки, какое было сброшено американцами при помощи четырёхмоторных бомбардировщиков B-17 («Летающая крепость»), пришлось бы использовать 66 000 Фау-2, на выпуск которых понадобилось бы 6 лет.

16 декабря 1944 года Фау-2 упала на кинотеатр «Рекс» в Антверпене, где в тот момент находилось около тысячи человек. В результате погибло 567 человек. Падение Фау-2 на кинотеатр «Рекс» стало самой смертоносной атакой этой ракеты за всё время Второй Мировой войны.


(с) вики
За это сообщение автора Lumen поблагодарили (всего 4):
VladAbramSanekРост76
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Lumen
Полковник
Полковник
Сообщения: 3781
Зарегистрирован: 03 дек 2016
Поблагодарили: 17078 раз
Карма: +5/-0

Ракетная техника Рейха

Где Lumen » 05 окт 2019, 13:58

Но как бы там ни было, Фау-2 явилась основой послевоенных ракетных программ США, СССР и даже Китая.

Hermes A-1
76372 - Ракетная техника Рейха

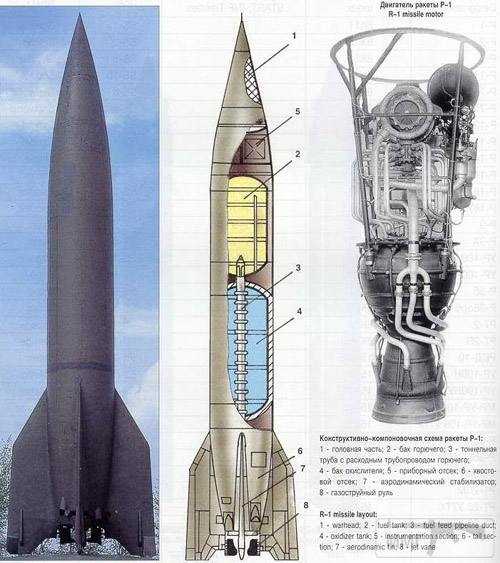

Р-1, объект "Волга"
76373 - Ракетная техника Рейха
76374 - Ракетная техника Рейха

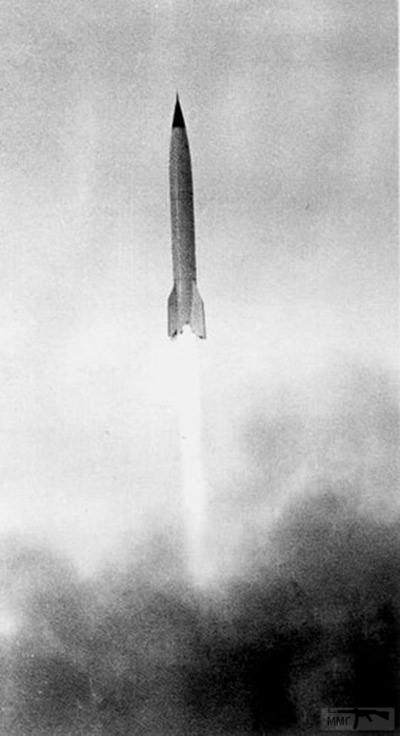

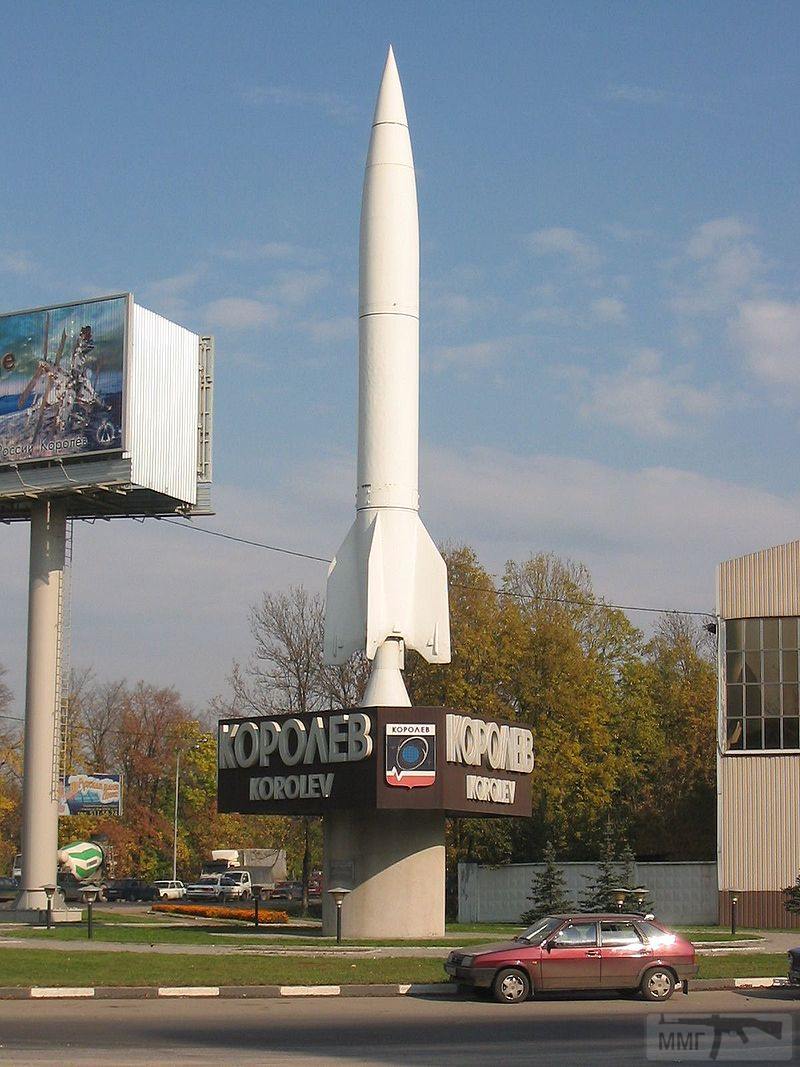

Р-2
76375 - Ракетная техника Рейха
76376 - Ракетная техника Рейха

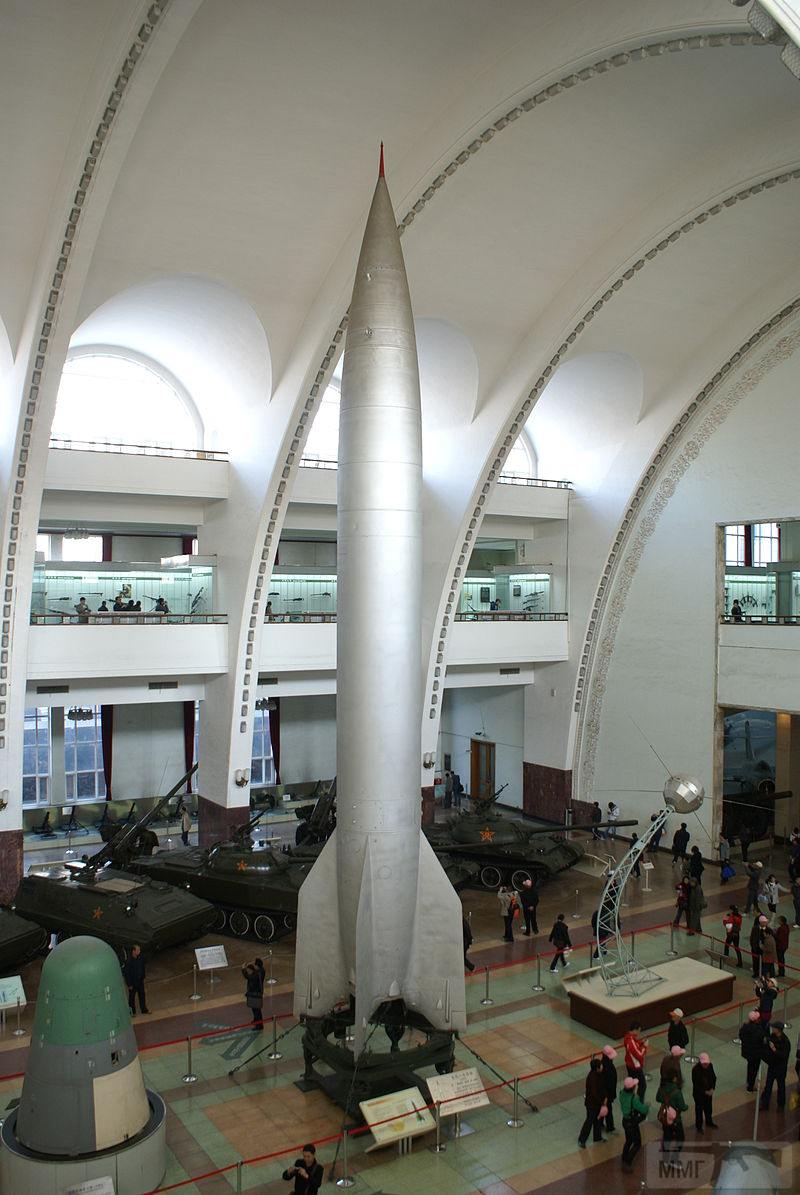

Дунфэн 1 (SS-2)
76377 - Ракетная техника Рейха
За это сообщение автора Lumen поблагодарили (всего 4):
VladAbramSanekРост76
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Vlad
Супермодератор
Супермодератор
Сообщения: 219
Зарегистрирован: 30 ноя 2016
Откуда: Украина
Поблагодарили: 1082 раза
Карма: +1/-0

Ракетная техника Рейха

Где Vlad » 05 окт 2019, 14:07


!Чтобы информация не дублировалась напоминаем, что тема о германских зенитных ракетах уже есть на нашем форуме в разделе ПВО - Зенитные ракеты Вермахта

За это сообщение автора Vlad поблагодарили (всего 4):
AbramLumenSanekРост76
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Sanek
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 15528
Зарегистрирован: 01 дек 2016
Поблагодарили: 63944 раза
Карма: +8/-0

Ракетная техника Рейха

Где Sanek » 05 окт 2019, 14:37

В музеях мира ныне осталось порядка шестнадцати Фау-2... Несколько лет назад одну из сохранившихся передал в Flying Heritage & Combat Armor Museum Пол Аллен, сооснователь компании Microsoft
76378 - Ракетная техника Рейха
76379 - Ракетная техника Рейха
76380 - Ракетная техника Рейха
76381 - Ракетная техника Рейха
За это сообщение автора Sanek поблагодарили (всего 3):
LumenAbramРост76
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Abram
Старший лейтенант
Старший лейтенант
Сообщения: 1290
Зарегистрирован: 01 дек 2016
Поблагодарили: 3907 раз
Карма: +0/-0

Ракетная техника Рейха

Где Abram » 05 окт 2019, 14:56

Lumen писал(а):
05 окт 2019, 13:10
Не всегда все проходило удачно.
Следы неудачных пусков находят и в наше время. Например, 30 марта 2011 года. рыбак из Крёслина обнаружил остатки головной части ракеты V-2 в непосредственной близости от Историко-технического музея Пенемюнде.
76382 - Ракетная техника Рейха
Нос торчал вертикально в камышах и не содержал в себе взрывчатых веществ, так как при испытательных пусках ракет в Пенемюнде боеголовки заполнялись песком, имитировавшим вес ВВ. По всей видимости, это часть тринадцатой ракеты, запущенной с расположенного рядом острова Узедом 19 февраля 1943 года. Ракета должна была пролететь порядка 300 километров вдоль побережья Померании, но сразу после взлета она загорелась и сбилась с курса, потерпев аварию в пяти километрах от точки запуска.
За это сообщение автора Abram поблагодарили (всего 3):
LumenSanekРост76
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Abram
Старший лейтенант
Старший лейтенант
Сообщения: 1290
Зарегистрирован: 01 дек 2016
Поблагодарили: 3907 раз
Карма: +0/-0

Ракетная техника Рейха

Где Abram » 05 окт 2019, 18:10

26 июля 1947 года товарищ Сталин И. В. подписал постановление Совета Министров СССР № 2643/818 сс о проведении в сентябре - октябре 1947 года на территории Государственного центрального полигона Министерства Вооруженных Сил опытных пусков ракет А-4 (Фау-2), собранных из немецких узлов и деталей.

Испытаниям ракет А-4 на полигоне предшествовала большая подготовительная работа, проделанная министерствами Вооруженных Сил, вооружения, производства средств связи, авиационной промышленности, судостроительной промышленности, машиностроения и приборостроения, электропромышленности, сельхозмашиностроения, резиновой промышленности, Академией наук СССР и ведомствами - Главкислородом при Совете Министров СССР и Главным управлением гидрометеослужбы при Совете Министров СССР, научно-исследовательскими институтами, конструкторскими бюро и заводами перечисленных министерств и ведомств по обеспечению испытаний материально-техническими средствами и подготовленными кадрами специалистов, по сосредоточению в короткий срок (август-сентябрь) на месте испытаний всех необходимых средств и личного состава и по строительству на месте испытаний минимально необходимых сооружений: стенда для огневых испытаний ракет, стартовой площадки, подъездных железнодорожных путей, хранилищ для ракет и наземного оборудования, помещений для подготовки ракет к старту и других вспомогательных сооружений.

Несмотря на сжатые сроки и отсутствие полигона, решение о строительстве которого было вынесено одновременно с решением о проведении опытных пусков ракет А-4, подготовительная работа по обеспечению испытаний была проведена удовлетворительно с незначительным опозданием против установленных сроков.

Документальный фильм рассказывает об испытаниях, проводившихся в СССР с 16 октября по 13 ноября 1947 г. на Государственном центральном полигоне МВС (Министерства Вооруженных Сил).
За это сообщение автора Abram поблагодарили (всего 3):
LumenSanekРост76
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Abram
Старший лейтенант
Старший лейтенант
Сообщения: 1290
Зарегистрирован: 01 дек 2016
Поблагодарили: 3907 раз
Карма: +0/-0

Ракетная техника Рейха

Где Abram » 05 окт 2019, 18:18

Lumen писал(а):
05 окт 2019, 13:58
Р-1, объект "Волга"
Документальный фильм о серии заводских испытаний ракеты Р-1 первой серии (СССР, 1948)
За это сообщение автора Abram поблагодарили (всего 3):
LumenSanekРост76
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Sanek
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 15528
Зарегистрирован: 01 дек 2016
Поблагодарили: 63944 раза
Карма: +8/-0

Ракетная техника Рейха

Где Sanek » 05 окт 2019, 21:15

Abram писал(а):
05 окт 2019, 18:18
Документальный фильм о серии заводских испытаний
Фильм ясно показывает как тяжело было СССР доводить и копировать импортную технику... С комментами соглашусь...
- Майже як у М. Жванєцкого: "Так что, думаю, если до таких же неимоверных высот, что мы достигли в ремонте, мы бы поднялись в изготовлении, та же Голландия валялась бы у нас в ногах с просьбой одолжить ХТЗ на недельку. А уж от подольской швейной машины шпионов отгоняли бы, как мух поганых."
- Разьемы в совке всегда говном были. Ну и культурка производства как всегда - смазали детали аппаратуры для работы с ЖК.
- С десяток примитивнейших деталей, такие как разъём, клапан, реле, - а сколько с ними было мороки при доводке до требуемого качества.
За это сообщение автора Sanek поблагодарили (всего 3):
AbramLumenРост76
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Lumen
Полковник
Полковник
Сообщения: 3781
Зарегистрирован: 03 дек 2016
Поблагодарили: 17078 раз
Карма: +5/-0

Ракетная техника Рейха

Где Lumen » 15 окт 2019, 13:09

Fieseler Fi 103R - пилотируемая версия самолёта-снаряда (крылатой ракеты) Fieseler Fi 103 (Фау-1 или V-1). На ней отрабатывалась возможность управления ракетой Fi 103 пилотом, который на конечном участке траектории должен был выбросится с парашютом. Но по сути реальный шанс спастись у пилота был нулевой из-за высокой скорости полета, отсутствия спасательной катапульты и впускного отверстия двигателя, расположенного сразу за кабиной. Это фактически было оружие камикадзе. Система до серийной доведена не была, а подразделение, занимавшееся испытаниями, распущено в 1945 году.
77287 - Ракетная техника Рейха
77288 - Ракетная техника Рейха
77289 - Ракетная техника Рейха
77290 - Ракетная техника Рейха
За это сообщение автора Lumen поблагодарили (всего 3):
Рост76AbramSanek
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Рост76
Генерал-майор
Генерал-майор
Спонсор форума
Спонсор форума
Сообщения: 11567
Зарегистрирован: 03 янв 2018
Поблагодарили: 58719 раз
Карма: +10/-0

Ракетная техника Рейха

Где Рост76 » 15 окт 2019, 13:58

Добавлю відео.
За это сообщение автора Рост76 поблагодарили (всего 3):
LumenAbramSanek
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Рост76
Генерал-майор
Генерал-майор
Спонсор форума
Спонсор форума
Сообщения: 11567
Зарегистрирован: 03 янв 2018
Поблагодарили: 58719 раз
Карма: +10/-0

Ракетная техника Рейха

Где Рост76 » 15 окт 2019, 14:03

Ракета ФАУ 2 на пусковой позиции. Помимо стандартных ракет наземного базирования разрабатывались ракеты имевшие возможность размещения на кораблях ВМФ и на тяжелых бомбардировщиках.
77294 - Ракетная техника Рейха
На этой фотографии можно увидеть отсеки ракеты ФАУ 1 и убедиться в ее простоте строения. Немецкие инженеры сумели создать дешевое и достаточно эффективное оружие для борьбы с противником на большом расстоянии.
77295 - Ракетная техника Рейха
За это сообщение автора Рост76 поблагодарили (всего 3):
LumenAbramSanek
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Рост76
Генерал-майор
Генерал-майор
Спонсор форума
Спонсор форума
Сообщения: 11567
Зарегистрирован: 03 янв 2018
Поблагодарили: 58719 раз
Карма: +10/-0

Ракетная техника Рейха

Где Рост76 » 15 окт 2019, 14:05

Ракеты ФАУ 2 хранились в специальных подземных ангарах. В 1943 году был разбомблен ракетный центр в Пенемюнде, производство было перенесено на подземные и секретные заводы.
77296 - Ракетная техника Рейха
Последствия применения ракеты ФАУ 1. В годы войны большая часть разрушений Лондона была причинена именно этими ракетами.
77297 - Ракетная техника Рейха
За это сообщение автора Рост76 поблагодарили (всего 3):
LumenAbramSanek
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Рост76
Генерал-майор
Генерал-майор
Спонсор форума
Спонсор форума
Сообщения: 11567
Зарегистрирован: 03 янв 2018
Поблагодарили: 58719 раз
Карма: +10/-0
За это сообщение автора Рост76 поблагодарили (всего 3):
LumenAbramSanek
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Рост76
Генерал-майор
Генерал-майор
Спонсор форума
Спонсор форума
Сообщения: 11567
Зарегистрирован: 03 янв 2018
Поблагодарили: 58719 раз
Карма: +10/-0
За это сообщение автора Рост76 поблагодарили (всего 3):
LumenAbramSanek
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Рост76
Генерал-майор
Генерал-майор
Спонсор форума
Спонсор форума
Сообщения: 11567
Зарегистрирован: 03 янв 2018
Поблагодарили: 58719 раз
Карма: +10/-0

Ракетная техника Рейха

Где Рост76 » 15 окт 2019, 14:16

Фау 1 по конструкции была очень простой и дешевой в производстве. Фюзеляж имел сигарообразную форму, изготавливался при помощи сварки из обыкновенных листов стали.
Конструкция ФАУ 1:
1. Компас. 2. Нижний детонатор. 3. Детонатор. 4. Боеголовка. 5. Крыло. 6. Топливные баки. 7. Баллоны со сжатым воздухом. 8. Счётчик пройденных километров. 9. Регулятор подачи топлива. 10. Автопилот гироскопа.
77298 - Ракетная техника Рейха
В середине корпуса находились крылья. Позади крыльев, на специальной стойке, располагался пульсирующий воздушно-реактивный двигатель. Конструкция двигателя тоже простая. Он состоял из сопла и камеры сгорания, сопло имело меньший диаметр, чем камера. Основными плюсами этого двигателя были простота конструкции и невысокая цена.
Электронная «начинка» ФАУ 1 — это три гироскопа и датчик высоты. Один — главный и два дополнительных гироскопа обеспечивали отличную стабилизацию в полете.

Управление рулевым устройством осуществлялось с использованием воздуха высокого давления. Дальность полета измерялась при помощи простейшего механического счетчика, снабженного лопастями, которые вращались при помощи встречного потока воздуха. После достижения нужного количества километров на счетчике, рулевое устройство вводило ракету в пике, и ракета поражала цель.
77299 - Ракетная техника Рейха
За это сообщение автора Рост76 поблагодарили (всего 3):
LumenAbramSanek
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Рост76
Генерал-майор
Генерал-майор
Спонсор форума
Спонсор форума
Сообщения: 11567
Зарегистрирован: 03 янв 2018
Поблагодарили: 58719 раз
Карма: +10/-0

Ракетная техника Рейха

Где Рост76 » 15 окт 2019, 14:29

Технические характеристики
Поскольку характеристики ФАУ 1 и ФАУ 2 несколько отличались друг от друга, приведем их отдельно.

Технические характеристики ракеты ФАУ 1
Максимальная скорость полета — от 550 до 660 километров в частности;
Максимальная дальность полета: 240 километров;
Практический потолок: 2700 метров;
Масса в снаряженном состоянии: 2160 килограмм;
Масса боевой части: 830 килограмм;
Точность попадания (КВО), в километрах: 0,9;
Длина ракеты: 8,325 метров;
Размах крыльев: 5,37 метра.

Технические характеристики ракеты ФАУ 2
Стартовый вес ракеты: 12800 килограммов;
Вес носимого горючего: 8760 килограммов;
Вес боевой части: 980 килограммов;
Длина: 14,3 метра;
Наибольший диаметр: 1,65 метра;
Размах стабилизаторов: 3,52 метра;
Наибольшая скорость: 1560 метров в секунду;
Наибольшая дальность полета: 260-320 километров;
Максимальная высота полета: 188 километров;
Количество двигателей: 1;
Тяга: 25 400 килограмм в секунду;
Удельная тяга: 100 килограмм в секунду;
Полная тяга: 27 250 килограмм в секунду.

В период Второй мировой немцы выпустили более 30 тысяч ФАУ. 10 тысяч были пущены в сторону Британских берегов, но только 3200 снарядов долетели до её территории, а на Лондон упало всего лишь 2500.
Низкая точность ракетных ударов объясняется тем фактом, что система управления ракетами была несовершенной. Помимо этого, после двухнедельных бомбардировок англичане сумели создать огромное количество защитных систем. В них входили системы обнаружения, специализированные эскадрильи, прикрывавшие небо Британии, и зенитные батареи. Поэтому далеко не все ракеты долетали до своей цели.
Около 25% ракет дали сбой во время запуска. Четверть было уничтожено ВВС Британии, около пятнадцати процентов сбито зенитной артиллерией, а пятая часть из них не достигла цели и упала в море.
После того как союзники высадились в Нормандии в 1944 году, немцы предприняли несколько ракетных ударов по территории Бельгии и Франции.

Жители Лондона прозвали ФАУ 1 buss bomb (жужжащая бомба). Связано это было с характерным звуком, который производил двигатель ФАУ 1 во время работы.
Результаты бомбардировок таким дорогостоящим типом оружия не устроили немецкое командование. Едва ли треть ракет успешно достигли цели. А вот средств на производство этих ракет уходило баснословно много, поэтому программу решили свернуть. Находившаяся в тот момент в строю ФАУ 1 была гораздо более эффективной и дешевой.
В 1944 году, 8 сентября, по Лондону нанесли удар новой ракетой ФАУ 2, которая в отличие от своей предшественницы не издавала никакого жужжания при подлете к цели. И именно поэтому англичане не поняли, что за оружие было использовано для этой бомбардировки. Кроме того, все введенные в эксплуатацию средства противоракетной защиты были неспособны обнаружить объект, летящий на высоте 100 километров. А самолеты-перехватчики не могли подняться на такую высоту.
К сожалению гитлеровского командования, ФАУ 2 тоже не стала высокоэффективным оружием против врагов рейха. У ракеты была низкая точность, едва ли половина ракет попадала в круг радиусом десять километров. Почти что две тысячи ракет сдетонировали во время старта или через некоторое время после него. Стоимость ФАУ 2 также была довольно высокой.
Некоторые немецкие военные начальники, в частности, Альберт Шпеер — министр обороны Германии, в мемуарах выразил разочарование тем фактом, что Германия тратила баснословные средства на такой малоэффективный проект. Он считал, что вместо того, чтобы тратить деньги на нанесение ударов по союзникам, необходимо было создать эффективную зенитную ракету, чтобы защищать немецкие города от налетов английской и советской авиации.

После окончания Второй мировой войны ФАУ 2 стала базой для создания баллистических ракет Советским Союзом и США.
За это сообщение автора Рост76 поблагодарили (всего 3):
LumenAbramSanek
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Ответить
  • Похожие темы
    Ответы
    Просмотры
    Последнее сообщение

Вернуться в «Ствольная артиллерия - минометы - гранатометы и ракетная техника»
