Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4

Где Wseb2net » 15 дек 2016, 08:42

M16A1 M16A2

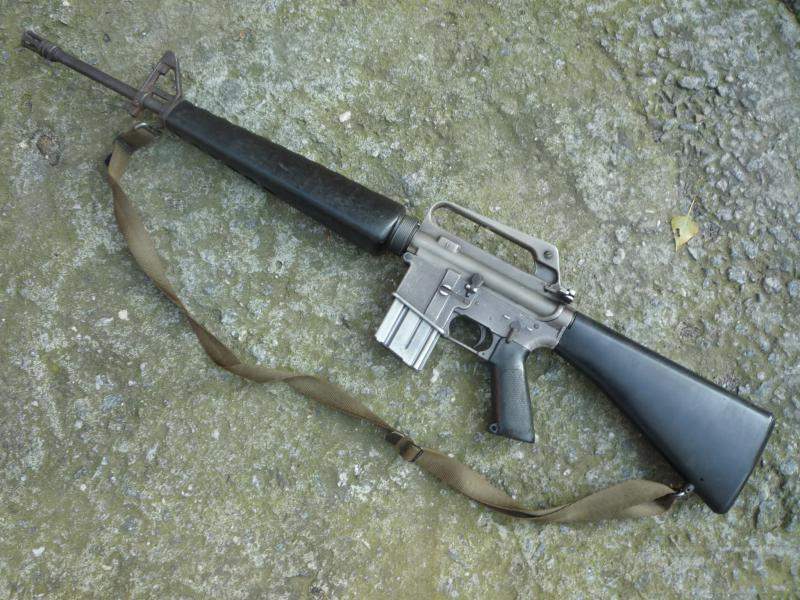

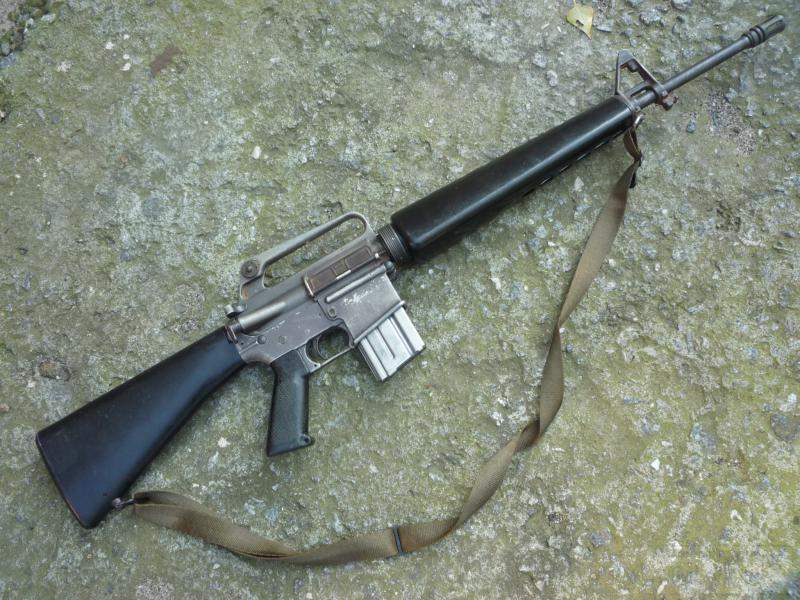

1512 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
1513 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4

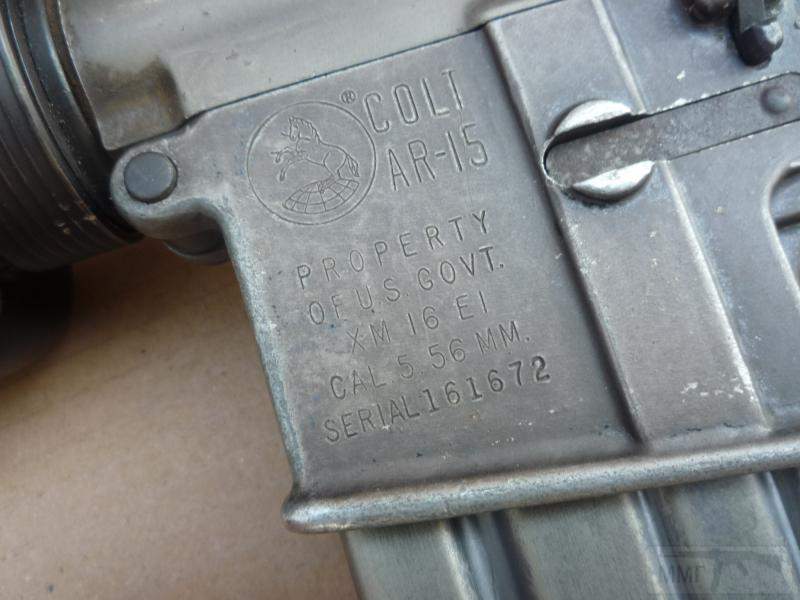

1514 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
Калибр 5.56x45mm (.223 Remington), M193 5.56x45mm NATO / M855
Тип газоотвод с прямым отводом газов в затворную группу
Общая длина 986 мм 1006 мм
Длина ствола 508 мм 508 мм
Вес, пустой / с полным магазином 30 патронов 2.89 кг / 3.6 кг 3.77 кг / 4.47 кг
Емкость магазина стандартно 20 или 30 патронов
Темп стрельбы 650 - 750 выстрелов в минуту 800 выстрелов в минуту
Дульная скорость пули 945 м/с 975 м/с
Максимальная эффективная дальность огня 460 метров 550 метров


История создания и принятия на вооружение второй по распространенности в мире (после автомата Калашникова) штурмовой винтовки M16 заслуживает отдельной толстой книги. На самом деле, такие книги и написаны, но на русском они будут изданы еще не скоро, потому я и приведу здесь насколько возможно краткую историю этой винтовки. Итак.

1948. Служба оперативных исследований Армии США (U.S. Army's Operations Research Office - ORO) начинает исследование эффективности стрелкового оружия. Эти исследования завершаются в начале 1950х годов выводом о желательности перехода от оружия калибра .30 (7.62мм) к оружию калибра .22 (5.56мм), имеющему возможность ведения автоматического огня, высокую скорость пули и эффективную дальность не менее 300 метров.
1953 - 1957. Министерство Обороны (МО) США проводит следующий исследовательский проект под кодовым названием "Project SALVO", который приводит к примерно аналогичным результатам. На основе полученных выводов МО США начинает программу SPIW (Special Purpose Infantry Weapon), в рамках которой должно быть разработано перспективное стрелковое оружие, стреляющие малокалиберными высокоскоростными стрелками и 30-40мм гранатами.
1957. Представители Армии США обращаются к компании Armalite Division of the Fairchild Aircraft Corp с предложением разработать автоматическую винтовку .22 (5.56мм) калибра, с малой массой, способную на дальности в 500 метров пробить стандартную армейскую каску. Юджин Стонер (Eugene Stoner), конструктор фирмы Armalite, начинает разработку новой винтовке на базе своей более ранней разработки, винтовки, AR-10 калибра 7.62мм. Одновременно с этим инженеры фирм Sierra Bullets и Remington, в содружестве с Armalite, начинают разработку нового боевого патрона калибра 5.56мм на базе охотничьих патронов .222 Remington и .222 Remington Magnum. Новый патрон поначалу получает название .222 Remington Special, а окончательное его обозначение - .223 Remington (5.56x45 мм).
1958. Первые винтовки фирмы Armalite, обозначенные AR-15, передаются для испытаний Армии США. В ходе испытаний выявляется ряд проблем с надежностью и точностью стрельбы.
1959. В конце года родительская компания фирмы Armalite, Fairchild Co, неудовлетворенная ходом разработки винтовки AR-15, продает все права на ее конструкцию компании Colt's Patent Firearms Manufacturing Company.
1960. Стонер покидает фирму Armalite и переходит работать в Colt. В этом же году Colt демонстрирует винтовки AR-15 заместителю начальника штаба ВВС США генералу Кертису ЛеМэю. Под впечатлением от демонстрационных стрельб ЛеМэй выражает желание закупить 8 000 винтовок AR-15 для службы безопасности Стратегического Воздушного Командования ВВС США (US AF Strategic Air Command security forces) для замены устаревших карабинов M1 и M2.
1962. Агентство по перспективным исследованиям МО США (Advanced Research Projects Agency - ARPA) закупает 1000 винтовок AR-15 у фирмы Colt и направляет их в Южный Вьетнам для проверки в условиях реальных боевых действий. Войска Южного Вьетнама поначалу используют новое оружие весьма успешно.
1963. Фирма Colt получает контракт на производство 85 000 винтовок для Армии США (под обозначением XM16E1) и еще на 19 000 винтовок - для ВВС США (M16). Винтовка M16 была ничем иным как исходной AR-15 с соответствующей маркировкой (Property of US Govt - Собственность Правительства США и т.п.). Винтовка XM16E1 отличалась от AR-15/M16 наличием досылателя затвора ("forward assist"), имевшего вид большой кнопки на правой стороне ствольной коробки. Данная покупка считалась "одноразовой" и предназначалась для различных элитных подразделений, вроде "Зеленых беретов" и Рейнджеров, в качестве временной меры перед принятием на вооружение систем SPIW.
1964. ВВС США официально принимают на вооружение винтовку M16. В этом же году Армия США принимает винтовку XM16E1 в качестве оружия ограниченного стандарта, для заполнения временной (как тогда считалось) ниши между снятой с производства 7.62мм винтовкой M14 и грядущим оружием, создаваемым по программе SPIW (эта программа закончилась провалом).
1966. Фирма Colt получает правительственный контракт на поставку 840 000 винтовок, на общую сумму в почти 92 миллиона долларов США.
1967. 28 февраля этого года Армия США официально принимает на вооружение винтовку XM16E1 под обозначением "US Rifle, 5.56mm, M16A1".
1965 - 1967. Опыт эксплуатации винтовок М16А1 Американскими войсками во Вьетнаме начинает приносить первые печальные плоды. Большое число отказов винтовок в боевых условиях приводит к значительным человеческим потерям среди американских солдат. Тому было несколько взаимосвязанных причин. Во первых, при создании патронов для М16 использовался порох типа IMR фирмы Dupont, но Армия США, из соображений экономии, при производстве патронов заменила его на стандартный порох, использовавшийся при снаряжении патронов 7.62x51mm NATO. Этот порох, в отличие от IMR, давал значительно больший процент нагара, который оседал в газоотводной системе, затворной группе и ствольной коробке винтовки M16. В сочетании с отказом от хромирования затворной группы и канала ствола и влажным климатом Юго-Восточной Азии это приводило к быстрому засорению механизмов винтовки с последующими отказами, выражавшимися зачастую в застревании стреляной гильзы в патроннике. Все бы было и ничего, если бы винтовки подвергались регулярной чистке. Но в результате хитрого маркетингового хода фирмы Кольт, заявлявшей что винтовка М16 практически не требует чистки и обслуживания, при их первоначальных закупках Армия США не заказала комплектов для чистки оружия - опять таки для экономии. Кроме того, солдаты не получали нужного обучения по уходу за винтовкой. Результат такой экономии оказался поистине плачевным.
1967 - 1970. По результатам расследования, проведенного комиссией при Конгрессе США, принимается ряд срочных мер по исправлению ситуации. Во первых, тип пороха в патронах меняется на более "чистый", дающий гораздо меньше нагара. Во вторых, затворная группа, патронник и канал ствола начинают хромировать, что повышает коррозионную стойкость деталей и облегчает их чистку. В третьих, срочно закупаются комплекты для чистки оружия, а в действующих войсках начинается широкая программа обучения солдат чистке и уходу за винтовкой, в рамках которой издаются широко известные наставления по уходу за оружием в виде комиксов. Примерно к 1970му году штатные 20-патронные алюминиевые магазины в войсках начинают заменять на 30-патронные, для того чтобы уровнять М16 по этому показателю с советскими и китайскими автоматами Калашникова.
1977 - 1979. По результатам комплексных испытаний единым патроном для армий стран NATO становится улучшенный вариант патрона 5.56x45mm, разработанный бельгийцами из Фабрик Националь (FN) под обозначением SS109. Этот патрон изначально был создан вместе с ручным пулеметом FN Minimi, и имел несколько более тяжелую пулю с комбинированным сердечником из стали и свинца. Начальная скорость пули несколько уменьшилась по сравнению с исходным американским патроном М193, однако эффективность на больших дальностях возросла за счет более высокого баллистического коэффициента пули. Пуля SS109 требовала для своей стабилизации в полете более крутого шага нарезов - вместо шага 1:12 (1 оборот на 12 дюймов - 305 мм), шаг нарезов для SS109 пришлось сократить до 1:7 (1 оборот на 7 дюймов - 178 мм). При этом из новых стволов можно было спокойно стрелять старыми (легкими) пулями, при некотором ухудшении точности стрельбы. Стрельба новыми (тяжелыми) пулями из старых стволов приводила к существенному падению точности и кучности стрельбы.
1981. Colt разрабатывает вариант винтовки M16A1, адаптированный под патрон SS109 / 5.56mm NATO, и передает его на испытания Армии США под обозначением M16A1E1. Эта винтовка отличалась от M16A1 более толстым и тяжелым стволом с шагом нарезов 1:7, улучшенными прицельными приспособлениями, новым цевьем и прикладом, а также заменой режима непрерывного огня (очередями) на режим с отсечкой очереди после 3х выстрелов.
1982. Винтовка M16A1E1 получает официальное обозначение "US Rifle, 5.56mm, M16A2".
1983. Корпус Морской пехоты (КМП) США принимает на вооружение M16A2.
1985. Армия США принимает на вооружение M16A2 взамен М16А1.
1988. Компания FN Manufacturing Co, американское подразделение бельгийского концерна FN Herstal, становится основным поставщиком винтовок M16A2 для Вооруженных Сил США. Компания Colt продолжает производство винтовок типа AR-15 / M16 только для гражданского и полицейского рынков, а также на экспорт.
1994. На вооружение ВС США поступают самые последние варианты винтовки М16: это винтовки M16A3 и M16A4, имеющие так называемые "плоские" ("flat top") ствольные коробки, у которых интегральная рукоятка для переноски заменена на направляющую типа Picatinny, предназначенную для установки самых разных прицельных приспособлений, в том числе и съемной рукоятки для переноски с прицельными приспособлениями по типу М16А2. В остальном винтовка M16A4 идентична M16A2, тогда как M16A3 отличается еще и тем, что вместо отсечки по 3 выстрела она имеет режим огня очередями любой длины (как на М16А1). Два других варианта М16 - карабины M4 и M4A1, описаны в отдельной статье на этом же сайте.

В целом следует признать, что уже к началу 1970х годов винтовка М16 являлась полноценным боевым оружием, имеющим целый ряд существенных достоинств (ну и недостатки, разумеется, у нее тоже были). По сравнению с главным противником М16 на мировой арене - автоматом Калашникова (АКМ), М16 имела большую точность и кучность стрельбы одиночными выстрелами, была более комфортна и удобна в обращении. С другой стороны, М16 требовала гораздо более тщательного ухода, более качественных боеприпасов. По надежности в особенно тяжелых условиях (загрязнение, запыление) АКМ также превосходил М16. Одним из главных достоинств конструкции Стонера, однако же, надо признать ее исключительную гибкость. Благодаря модульности конструкции, фактически состоящей из двух крупных модулей - "верхнего" (верхняя часть ствольной коробки, ствол, газоотвод, цевье, прицельные приспособления, затворная группа) и "нижнего" (нижняя часть ствольной коробки, ударно-спусковой механизм, буфер с возвратной пружиной, пистолетная рукоятка, приклад), обеспечена возможность очень быстрой реконфигурации винтовки. Так, на одну соответствующую стандартам "нижнюю" часть можно установить верхние части со стволами самой разной длины (от 250 до 610 мм), калибра (.22LR, 7.62x39мм, 9x19мм, 10мм Auto, .50AE и многих других, не считая родного 5.56х45мм), с интегральной или съемной рукояткой для переноски. Особенно это существенно для потребителей на гражданском и полицейском рынках.

Кроме того, в последние годы появились новые комплектные модули верхней части ствольной коробки (upper receiver) или переделочные наборы (conversion kit), позволяющие заменить оригинальную газоотводную систему Стонера на вариант с газовым поршнем с коротким ходом, что позволяет существено уменьшить засорение затворной группы и внутренностей ствольной коробки продуктами сгорания. С другой стороны, подобные переделки могут повысить износ ствольной коробки и узла запирания (боевых упоров затвора) в силу несимметричности приложения силы при отпирании (поршень воздействует на выступ на верхней части затворной рамы) и отсутствия "поджатия" затвора вперед, к стволу при начале отпирания (за счет давления в полости затворной рамы).

Кроме ВС США, винтовки М16 армейского образца используются в полиции США (например, полиция Лос-Анджелеса (LAPD) использует списанные из Армии винтовки), эти же винтовки широко поставляются на экспорт. Их используют многие элитные подразделения других стран, такие как британские SAS или австралийские рейнджеры. Значительное количество М16 имеется на вооружении в Израиле. Одно время винтовки М16 производились по лицензии на Филиппинах и в Южной Корее. В настоящее время канадская компания Diemaco производит лицензионные варианты М16 под обозначениями С7 и С8 для Канадских Вооруженных сил и на экспорт.

Гражданские и полицейские модификации винтовки AR-15 производятся под самыми разными обозначениями десятками фирм на территории США, в частности такими как Armalite, Bushmaster, Colt, Hesse, Les Baer, Olympic Arms, Wilson Combat, и многими другими. Кроме того, клоны AR-15 производятся в Китае на государственных предприятиях NORINCO под обозначениями "Model 311" (только самозарядная) и "CQ" (с возможностью автоматического огня).


Легенды и мифы о винтовке М16.

Автору этих строк не раз приходилось сталкиваться с легендами и байками, связанными с винтовкой М16 - с точки зрения "легендарности" она вполне может сравниться с автоматом Калашникова, разве что знак у этих легенд как правило обратный, негативный (ну в СССР-России по-другому и быть не могло). Здесь я попробую разобрать несколько самых ходовых легенд.

1. Ненадежность винтовки М16

Корни этой легенды очевидным образом лежат в событиях конца 1960х годов, когда по причине головтояпства армейских чинов и желания срубить деньги по-легкому фирмы Кольт в войска стали поступать винтовки и патроны, не соответствовашие изначально принятым и отработанным. После того, как солдат научили чистить свои винтовки, стволы и затворные группы винтовок М16 получили покрытие из хрома, а порох в патронах стал нужных марок, проблемы с винтовками если не сошли на нет, то уменьшились до приемлимых величин. Тем не менее, до сих пор в русскоязычных истчониках можно встретить сказки о том, что винтовку М16 нужно чистить очень часто, чуть ли не каждые 300 выстрелов. Это, разумеется, не так. Во-первых, чистить нужно любое оружие и всегда. Во-вторых, в реальных условиях эксплуатации винтовки типа Ar-15 / M16 способны вообще без чистки сделать самое меньшее 1500-2000 выстрелов (это, напомню, 50-60 магазинов), сохраняя к концу стрельб работоспособность.

2. Сложность винтовки М16 в обслуживании и уходе

Корни этой легенды мне отследить не удалось, однако, фактически, при неполной разборке в полевых условиях М16 не сложнее автомата Калашникова, а кое в чем еще и удобнее, ибо при неполной разборке (для осмотра и чистки "в поле") разбирается на меньшее число компонент. Судите сами, я привожу процедуру неполной разборки винтовки М16А2 (предполагая, что оружие уже разряжено и магазин извлечен).

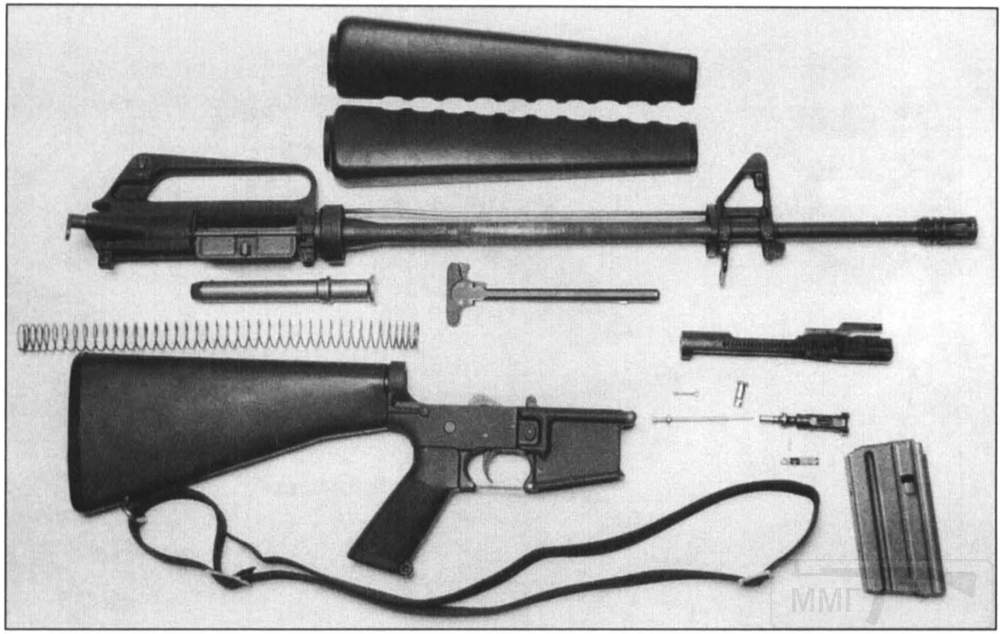

- выдавить задний штифт ствольной коробки слева направо (пальцем, пулей патрона), затем вытащить его вправо до упора, при этом штифт останется в нижней части ствольной коробки
- "переломить" ствольную коробку вокруг переднего штифта
- потянув за рукоятку взведения затвора, извлечь из ствольной коробки рукоятку с затворной группой
- все!
После этого оружие можно осматривать и чистить, при этом канал ствола удобно наблюдается и чистится со стороны казенной части. Сборка производится в обратном порядке. Дальнейшая разборка (затворной группы, буфера отката с возвратной пружиной) производится только при очень сильном загрязнении, а газовая трубка изредка промывается керосином или специальным чистящим и смазывающим составом. В регулярной чистке газовая трубка НЕ НУЖДАЕТСЯ.

3. Линейная компоновка винтовки приводит к существенному увеличению профиля стрелка, видимого (и обстреливаемого) противником

Это один из любимых пунктиков в сравнении с автоматом Калашникова. Однако, если взять в руки линейку, то выяснится, что при стрельбе из-за укрытия с упором цевья на бруствер высота линии прицеливания М16 отличается от высоты линии прицеливания АК-74 менее чем на 2 сантиметра, а при стрельбе из положения лежа с упором магазина в землю (при использовании 30-зарядных магазинов) и того меньше. При стрельбе же стоя или с колена разница в принципе исчезает, так как основной целью становится не голова и плечи стрелка (находящиеся выше линии канала ствола), а его торс.

4. Винтовка М16 не подходит для рукопашного боя

Чтобы понять, что это не так, достаточно обратить внимание на наличие на всех вариантах армейских винтовок М16 прилива для крепления штык-ножа под стволом. Разумеется, конструкция винтовки не предусматривает выбивания ее прикладом дверей или использования оружия в качестве лома - для этого есть специальный инструмент, однако в крайнем случае (а в наше время рукопашная схватка - это скорее крайний случай, а не норма) она вполне может использоваться и в такой роли. Кроме того, нужно помнить что в ВС США даже рядовым пехотинцам зачастую помимо винтовки выдается и табельный пистолет, как раз таки для ситуаций типа "схватка на дистанции вытянутой руки".

Максим Попенкер, 2010 (с)


Техническое описание винтовки М16.

Винтовки серии M16 / AR-15 представляют собой автоматическое или полуавтоматическое оружие с воздушным охлаждением ствола, питанием из отъемных коробчатых магазинов и автоматикой на основе газового двигателя. Огонь это оружие всегда ведет с закрытого затвора.

Газоотводная автоматика конструкции Юджина Стонера не имеет газового поршня в его традиционном понимании. Пороховые газы отводятся через отверстие в стенке ствола и по газовой трубке из нержавеющей стали отводятся внутрь ствольной коробки. Задний конец газовой трубки перед выстрелом входит в специальный насадок ("gas key"), установленный сверху на затворной раме. В момент выстрела пороховые газы проходят по газовой трубке и через насадок попадают в полость внутри затворной рамы. Эта кольцевая полость расположена вокруг хвостовика затвора и с передней стороны ограничена утолщенной частью затвора, а с задней - стенкой затворной рамы. Давление газов внутри этой полости заставляет затворную раму начать движение назад, относительно изначально неподвижного затвора. Это движение при помощи фигурного паза в затворной раме и входящего в него ведущего штифта на затворе поворачивает затвор, выводя его боевые упоры (числом 7) из зацепления с хвостовиком ствола. После расцепления затвора со стволом вся затворная группа (затвор и затворная рама) продолжают движение назад под действием остаточного давления газов в патроннике и благодаря инерции этих частей. При этом движении из ствола извлекается и выбрасывается наружу стрелянная гильза и сжимается возвратная пружина, расположенная в прикладе. Под воздействием возвратной пружины затворная группа возвращается вперед, подавая в ствол новый патрон и в конце движения запирая ствол поворотом затвора. По израсходовании всех патронов в магазине затворная группа автоматически остается в заднем положении благодаря наличию в механизме затворной задержки, включаемой автоматически подавателем магазина, а выключаемой вручную, при помощи кнопки на левой стороне ствольной коробки.
Рукоятка взведения "Т"-образная, расположена в задней части ствольной коробки над прикладом, и не двигается при стрельбе. Начиная с ХМ16Е1 / М16А1 винтовки имеют на правой стороне ствольной коробки досылатель затвора, предназначенный для ручного закрытия затвора, если усилия возвратной пружины для этого не хватает (например, засорился патронник). Досылатель имеет вид кнопки с собачкой на противоположном конце, взаимодействующей с насечками на правой стороне затворной рамы. Окно для выброса гильз закрывается подпружиненной пылезащитной шторкой, автоматически открывающейся при взведении затвора. Кроме того, начиная с М16А2 позади окна для выброса гильз появился выступ-отражатель, предназначенный для обеспечения возможности комфортной стрельбы с левого плеча. Интересно, что для М16А1, не имевшей такого приспособления, в Армии США существовал специальный съемный отражатель, устанавливавшийся при необходимости на оружие за пару минут.

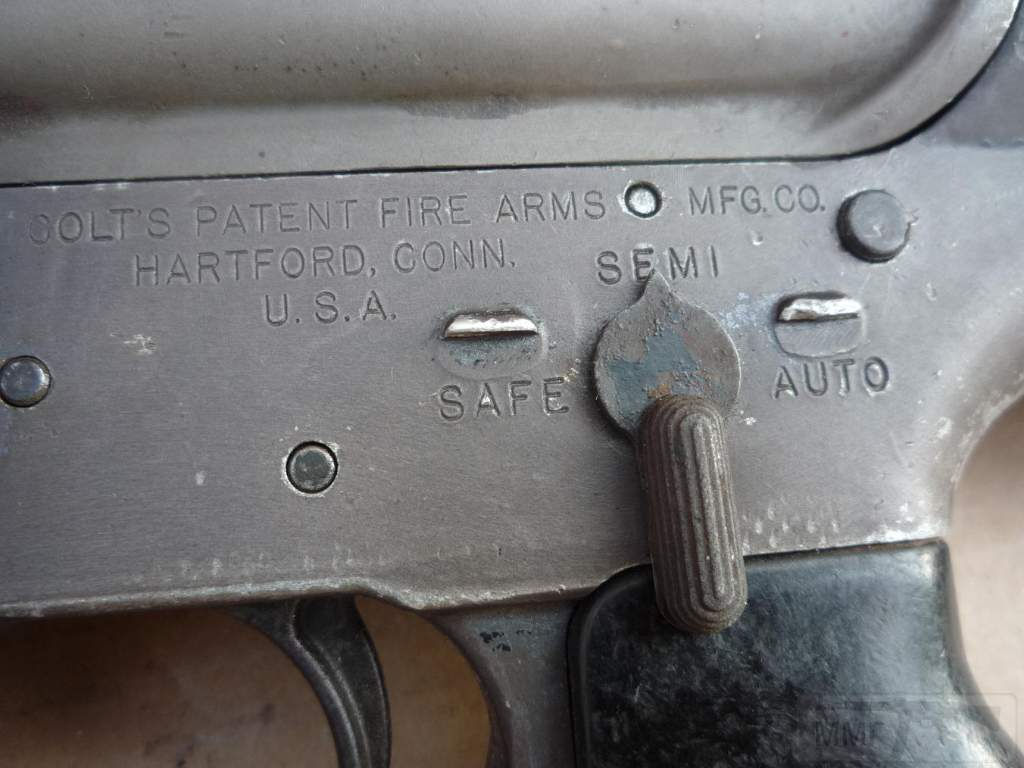

Ударно-спусковой механизм курковый, достаточно простой по конструкции, и ведущий свою родословную от дробового ружья Браунинга Auto-5. Режимы работы УСМ выбираются при помощи трехпозиционного (на боевом оружии) или двухпозиционного (на гражданском) переключателя, расположенного на ствольной коробке слева, над пистолетной рукояткой. Положения переключателя для боевого оружия: "safe" (предохранитель), "semi" (одиночные выстрелы), "auto" (автоматический огонь, М16А1, М16А3) или "burst" (огонь с отсечкой по 3 выстрела, М16А2, М16А4).

Ствольная коробка выполнена из двух половин, верхней и нижней (upper receiver, lower receiver). Обе половины выполнены станочной обработкой из алюминиевых кованных заготовок (некоторые коммерческие модели имеют ствольные коробки целиком фрезерованные из алюминия). Соединение двух половин происходит при помощи двух поперечных штифтов - переднего (поворотного - pivot pin) и заднего (разборочного - takedown pin). Для неполной разборки задний штифт выдавливается слева направо при помощи любого подходящего предмета, в том числе - патрона, а затем ствольная коробка "переламывается" вокруг переднего штифта, после чего из нее можно извлечь затворную группу и рукоятку для заряжания, и произвести осмотр и чистку оружия. Для дальнейшей разборки передний штифт выдавливается аналогичным образом и ствольная коробка разбирается на две части. Нужно подчеркнуть, что оба штифта не извлекаются полностью, а остаются торчать в нижней части ствольной коробки, то есть утерять их при разборке даже в полевых условиях если и не невозможно, то весьма сложно.

Фурнитура винтовки (цевье, пистолетная рукоятка, приклад) выполнены из ударопрочного пластика черного цвета. Цевье на М16А1 и боле ранних винтовках - треугольного поперечного сечения, из двух невзаимозаменяемых половин, левой и правой. На М16А2 цевье круглого сечения, из двух взаимозаменяемых половин, верхней и нижней. Внутри цевье имеет алюминиевые теплозащитные вкладыши. Приклад у М61А2 несколько длиннее, чем у М16А1. В затыльнике приклада имеется дверца, закрывающая отсек для принадлежностей для чистки и ухода за оружием. Винтовка комплектуется съемным винтовочным ремнем. Пламегасители на самых ранних моделях М16 - трехщелевые, с открытыми вперед щелями, на М16А1 - четырехщелевые, с закрытыми спереди щелями, на М16А2 - пятищелевые. На пламегаситель моет устанавливаться штык-нож модели М7 или М9. На винтовках М16А1 и М16А2 возможна установка 40мм однозарядного гранатомета M203. Гранатомет устанавливается под стволом винтовки вместо штатного цевья, для стрельбы из него на винтовку также ставятся специальные дополнительные прицельные приспособления. На винтовках М16А2 / А3 / А4 с системой RIS (новое цевье с интегральными направляющими типа Picatinny rail) гранатомет крепится непосредственно на нижнюю направляющую Picatinny.

Прицельные приспособления на М16А1 включают в себя круглую мушку на основании газовой камеры, закрытую с боков двумя "ушами". Диоптрический целик перекидной, L-образный, рассчитан на дальности в 250 и 400 метров, и расположен в рукоятке для переноски. Мушка имеет возможность регулировки по высоте, а целик имеет механизм введения боковых поправок (только для приведения оружия к нормальному бою). На М16А2 мушка в целом аналогична мушке М16А1, однако имеет прямоугольное сечение. Целик также диоптрический, перекидной, однако поправки на дальность вводятся при помощи барабанчика под целиком, а две апертуры рассчитаны на разные условия стрельбы - при хорошей освещенности (меньшая) и при малой освещенности (большая). На М16А2 и М16А3 вместо интегральной рукоятки выполнена направляющая для крепления различных прицельных приспособлений типа Picatinny (MilStd -1913). При необходимости на эту направляющую может быть установлена съемная ручка для переноски с прицельными приспособлениями, идентичными винтовке М16А2. В последние годы армейские винтовки часто комплектуются оптическими прицелами малой кратности Trijicon ACOG или коллиматорными прицелами Aimpoint или EOTech, устанавливаемыми на быстросъемных кронштейнах на направляющую Picatinny rail на верхней части ствольной коробки. Дополнительно к оптическим прицелам могут устанавливаться резервные открытые прицельные приспособления, чаще всего имеющие вид складного диоптрического целика, также установленного на направляющую Picatinny rail. Нужно заметить, что при использовании 4Х прицелов Trijicon ACOG (они, в частности, являются штатными для Морской Пехоты США) винтовка М16А4 обеспечивает эффективную стрельбу на дальность до 400-500 метров

Питание патронами осуществляется из коробчатых двухрядных магазинов. Первоначально магазины были алюминиевые, на 20 патронов, позже появились алюминиевые и стальные магазины на 30 патронов. Кроме того, существует значительный выбор магазинов различной емкости, производимых для коммерческой продажи - от 7 и 10-патронных для гражданского оружия, до 40-патронных коробчатых и 100-120 патронных барабанных (включая 100-патронные двойные барабаны Beta-C американского производства и 120-патронные барабаны китайского производства).
За это сообщение автора Wseb2net поблагодарили (всего 2):
PuhPuhПрофайлер2016
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5767
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18453 раза
Карма: +4/-0
За это сообщение автора Wseb2net поблагодарили (всего 2):
PuhPuhПрофайлер2016
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост


Аватара пользователя

Автор темы
Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5767
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18453 раза
Карма: +4/-0
За это сообщение автора Wseb2net поблагодарили (всего 2):
PuhPuhПрофайлер2016
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5767
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18453 раза
Карма: +4/-0
За это сообщение автора Wseb2net поблагодарили (всего 2):
PuhPuhПрофайлер2016
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5767
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18453 раза
Карма: +4/-0
За это сообщение автора Wseb2net поблагодарили (всего 2):
PuhPuhПрофайлер2016
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5767
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18453 раза
Карма: +4/-0
За это сообщение автора Wseb2net поблагодарили (всего 2):
PuhPuhПрофайлер2016
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5767
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18453 раза
Карма: +4/-0

Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4

Где Wseb2net » 27 янв 2017, 14:06

Есть, а точнее была в Америке, небольшая, ну по сравнению с тем, какой она стала потом, фирмочка со скучным названием "ArmaLite". Её звездный час пробил в середине пятидесятых, когда она предъявила на войсковой конкурс свою новейшую по тем временам винтовку AR-10. Собственно именно об этой винтовке и хотелось бы поговорить. Но несколько слов о том, что предшествовало рождению этого оружейного чуда.

Сразу после войны фирма "ArmaLite" занялась "переосмыслением" немецкой оружейной мысли, выпустив в мир изделие с названием ARMALITE RIFLE AR-1 PARASNIPER 7.62MM
3949 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
Винтовка была ориентирована на внутренний рынок и представляла собою очередной клон немецкой винтовки Гев-98 старика Маузера. Немудренно, что успеха эта винтовка не имела. Но "ArmaLite" не разачаровала эта неудача лишь слегка скорректировала их планы и стратегии. Теперь фирма решилась выйти с предложением не только к гражданам, но и министерству обороны, решив занять довольно специфичную нишу, представлявшую собою "непаханное поле" для конструкторов. "ArmaLite" занялась разработкой "оружия выживания" - малогабаритного оружия, предназначенного для выживания в первую очередь летчиков, в случае их вынужденной посадки в неблагоприятных условиях. В результате на свет появилось удивительное оружие - пистолет-карабин AR-5\MA-1:

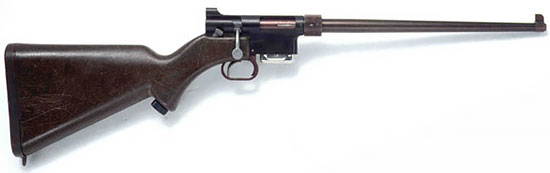

3951 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
Пистолет с удлиненным стволом, продольно-скользящим затвором, в калибре 5.6х35 (.22 Hornet). Оружие разбиралось на составные части и помещалось в нишах приклада.

Несмотря на то что было решено принять эту винтовку на вооружение она так и не попала к военным. ВВС США не получило соответствующее финансирование на приобретение этой модели.

В серийное производство это оружие не пошло и не попало на гражданский рынок. Однако винтовка AR-5 с ручным перезаряжанием послужила основой для создания полуавтоматической винтовки Armalite AR-7, которая в свое время стала достаточно популярной в качестве «оружия-компаньона».

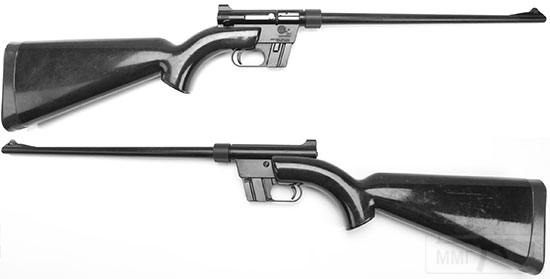

3952 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
С технической стороны винтовка AR-7 представляет собой модификацию модели AR-5. Концепция в AR-7 осталась прежней от AR-5, при которой основные части оружия (ствол, ствольная коробка и магазин) упаковывались в приклад, однако конструкция претерпела значительные изменения. В качестве основных отличий AR-7 от AR-5 следует отметить использование патрона .22 LR (5.6x16 R) вместо .22 Hornet, применение полуавтоматического перезаряжания вместо ручного, а также увеличение емкости магазина, длины ствола и приклада. Винтовка AR-7 получилась вполне удачным оружие для выживания в трудных условиях, но на вооружение она так и не поступила. Однако она оказалась довольно популярной на гражданском рынке США и в странах западной Европы, как оружие-компаньон для туристов и путешественников, а также для начального обучения стрельбе и для развлекательной стрельбы.
3961 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
И так осталась бы фирма "ArmaLite" самой обычной фирмой, коих полным-полно в США, если бы в середине пятидесятых в фирму не влилась новая кровь, в виде конструкторов Ричард С. Буттель, Чарльз Г. Дорчестер, Юджин М. Стоунер и Салливан. Из этого списка, широко известен в узких кругах остался только Юджин М. Стоунер - создатель ставшей в недалёком будущем знаменитой винтовки М-16 и её различных вариаций. Вот с этого момента и начинается в компании самое интересное. Поскольку фирма решила-таки выйти в мир с полноценной винтовкой, способной составить конкуренцию стощей тогда на вооружении винтовке Гаранда М-1.

Начав работы в 1954 году, к 1956 году "ArmaLite" уже имела ультрасовременную, в смысле применяемых технологий винтовку AR-10.

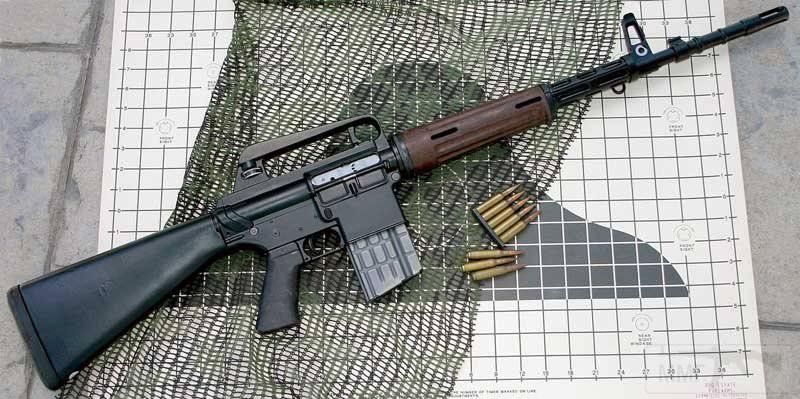

3950 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
На момент своего создания, винтовка была расчитана на применение общевойскового на тот момент патрона .30–06 (7,62х63 мм)Спрингфилд М2. Однако, по мере испытаний, были разработаны винтовки рассчитанные и на гражданский рынок, под патрон .308 Винчестер 7,62x63.

Необходимо сделать некоторое отсутпление, что бы понять, что же происходило в оружейном мире Америки того периода.

А происходило там следующее:

1948. Служба оперативных исследований Армии США (U.S. Army's Operations Research Office — ORO) начинает исследование эффективности стрелкового оружия. В этом исследовании была собрана и изучена статистика ранений, полученных солдатами армии США от Первой Мировой до Корейской войны. Были сопоставлены цифры о количестве и расположении ран не теле, типы ранений, дальность, на которых они были получены. Были обработаны данные о потерях в личном составе миллиона солдат.

Исследования показали, что прицельный огонь утратил былую роль, и большее количество ран было нанесено от попаданий в ходе неприцельной автоматической стрельбы, причем очень редко огонь велся на расстояниях более 300 метров. В ходе корейской войны, по опросам 600 пехотинцев до 87% ран было получено ими на расстоянии менее 300 метров. А ответный огонь, в 95% случаев они открывали с расстояния около 100 метров.

Эти исследования завершаются в начале 1950-х годов выводом о желательности перехода от оружия калибра .30 (7.62 мм) к оружию калибра .22 (5.56 мм), имеющему возможность ведения автоматического огня, высокую скорость пули и эффективную дальность не менее 300 метров.

Однако время не стоит на месте и, как все мы знаем, в конце сороковых создается блок НАТО, в рамках которого, в качестве единого для стрелкового вооружения патрона принимается патрон NATO 7,62х51. Армия США наконец-то перевооружается с окончательно устаревшей к тому моменту М-1 на... её усовершенствованную копию М-14. А что делать? Лучшего-то всё равно нет. И тут трудно с ними не согласиться. Стоунер перерабатывает свою винтовку под калибр NATO 7,62х51, но и в таком виде она не заинтересовала военных, которые, очевидно, были просто испуганы её слишком современным видом и совсем не военной "хлипкостью" конструкции.

Однако вернемся к исследованиям конца сороковых. 1953–1957. Министерство Обороны (МО) США проводит следующий исследовательский проект под кодовым названием «Project SALVO», который приводит к примерно аналогичным результатам. На основе полученных выводов МО США начинает программу SPIW (Special Purpose Infantry Weapon), в рамках которой должно быть разработано перспективное стрелковое оружие, стреляющие малокалиберными высокоскоростными пулями и 30–40 мм гранатами.

Грубо говоря, армия США бросило клич своим конструкторам, что бы те создали винтовку. Однако корифеи американской стрелковки с неохотой откликнулись на сей проект, посчитав заданные в нем сроки не реальными. Зато откликнулась фирма "ArmaLite", которая носилась со своей АР-10 до сей поры как курица с яйцом и мало кого этим интересовала. Но, как говориться на безрыбье и рак... на горе свистнет, так фирма "ArmaLite" и её винтовка АР-10 волею судеб оказалась в центре водоворота событий.
За это сообщение автора Wseb2net поблагодарили (всего 2):
PuhPuhПрофайлер2016
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5767
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18453 раза
Карма: +4/-0

Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4

Где Wseb2net » 27 янв 2017, 14:10

Наверное для понятия "американской ружейной драмы" конца сороковых, стоит сделать небольшую ретроспективу касательно винтовки "Гаранда". Появившись на свет в начале тридцатых и пройдя все родовые муки, в 1936 году винтовка конструкции Джона Кассиуса Гаранда принимается на вооружение Вооруженных Сил США под обозначением "US rifle, .30 caliber, M1". С этой винтовкой армия США и вступила в войну. Длительный этап принятия на вооружение и последующие модернизации выкристализовали карабин М-1 в очень и очень неплохое оружие для своего времени. Достаточно простое и достаточно надежное.
3955 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
Однако и на Солнце бывают пятна. Так и винтовка со временем, стала все меньше и меньше отвечать условиям современного на тот момент боя. В частности, в первую очередь это коснулось пачечного заряжания винтовки.

Вообще, такой способ зарядки имел своих сторонников и своих противников. В частности недоброжелатели частенько вспоминали, что израсходовав боеприпасы, винтовка выбрасывала обойму, что сопровождалось звоном. И это, дескать, давала противнику информацию, что солдат во время перезарядки беззащитен. Сейчас трудно судить о достоверности сего факта, особенно учитывая, что в грохоте стрельбы редко кто может услышать звон выпадающей обоймы, да и израсходование боеприпасов не наступало у всех бойцов одновременно. Но, вот с чем реально пришлось столкнуться солдатам, так это со странным предположением военного ведомтсва о том, что солдаты будут в полной мере снабжаться боеприпасами. На практике получалось, что винтовка замечательно отстреливающая пачку, изготовленную на заводе, давала осечки и задержки с пачкой, которая уже побывала в эксплуатации и была "набита" снова посредством солдатских рук. А по-другому винтовку снарядить было никак - это вам не мосинка или Гевер-98, в которую патроны можно было загнать пальчиками по одному, или даже просто набрасыванием патронов в ствольную коробку. С "гарандом" сей трюк не проходил.

Кроме того, для рядового бойцы было большой проблемой дозарядить винтовку, в котрой часть боезапаса была уже отстреляна.
Несмотря на то, что военное ведомство не сильно заморачивалось по этому поводу, все же исследовательские работы по замене магазина винтовки велись. Так, например, работы по "скрещиванию" винтовки с магазином Browning BAR M1918 не вышли дальше экспериментов.
К концу войны, к недостатком оружия уже начали относить и достаточно большой вес винтовки. Да и в производстве винтовка, состоящая из большого количества фрезерованных деталей была не совсем уж дешёва.

В общем, с окончанием войны уже сам собой назрел вопрос по смене или глубокой модернизации винтовки. Американцы рассудили здраво: зачем искать от хорошего лучшее, и ограничились модернизацией.

К началу 1950х был создан патрон под обозначением Т65. Фактически это был все тот же патрон .30-06, только с гильзой укороченной на 12мм и с зарядом из более современного и мощного пороха, обеспечивающего ту же баллистику. Под новый патрон, в 1954 году стандартизованный в рамках НАТО под давлением США, был разработан следующий прототип винтовки - Т37, который также отличался тем, что газоотводная камера была перенесена немного назад от дульного среза. Дальнейшие разработки и испытания привели к созданию прототипа Т44, отличавшегося от Т37 главным образом модифицированной системой газового двигателя, в которой схема с длинным ходом поршня была заменена схемой с коротким ходом.

В середине 1950х в США были проведены сравнительные испытания винтовки Т44 и ее главного конкурента - винтовки Т48 (выпущенной в США по лицензии малой серией винтовки FN FAL бельгийской разработки). Обе винтовки показали одинаково высокую надежность и точность стрельбы, но Т44 была легче почти на пол-килограмма и была близка к уже хорошо освоенной в производстве и в войсках винтовке M1. Главным же фактором, определившим победу Т44, являлось то, что Т48 не была "made in America". В 1957 году прототипы Т44Е4 и Т44Е5 были стандартизованы и приняты на вооружение Вооруженных Сил США под обозначениями М14 и М15.

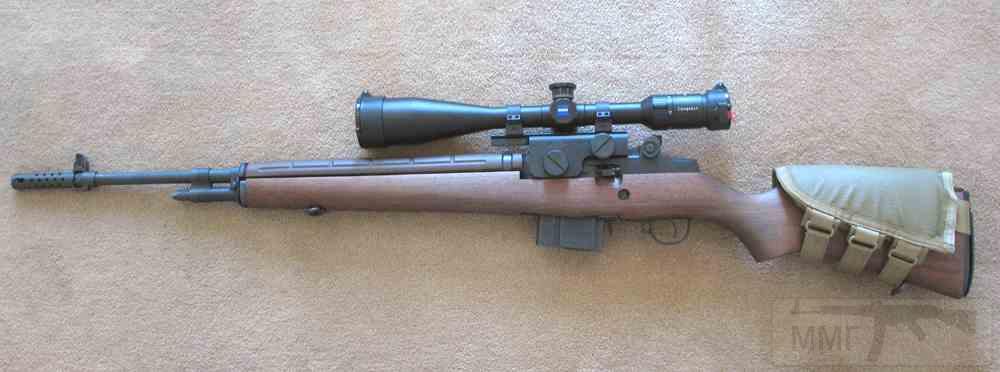

3954 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
Пусть и короткий, но рассказ был бы не полным, без упоминания о дальнейшей судьбе М-14. В целом, винтовка М14 в момент своего появления более или менее удовлетворяла американских военных. Она была достаточно легкой, имела большую эффективную дальность стрельбы, хорошую точность и убойность боеприпаса. Другое дело, что новая винтовка оказалась малопригодной к новым на тот момент условиям войны, что быстро выявили боевые действия США в Юго-Восточной Азии, особенно во Вьетнаме.

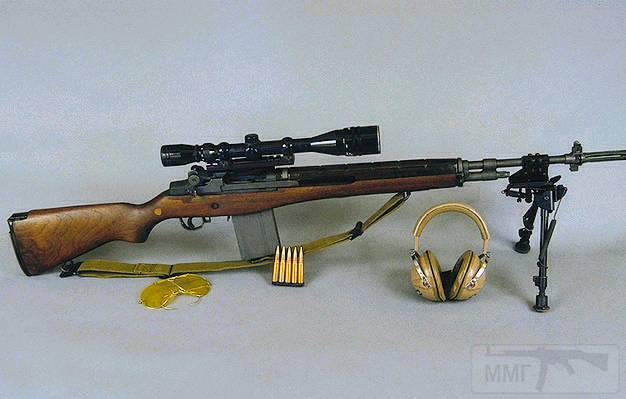

3953 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
Винтовка М14 была слишком длинной для боев в джунглях, большая масса каждого патрона снижала носимый боезапас до неприемлемо малого, вести огонь очередями из винтовки хоть сколько-нибудь прицельно было возможно лишь с сошек или упора, да и то на небольшие дальности. Вообще, большинство винтовок выдавалось солдатам со снятым переводчиком режимов огня, так как в большинстве случаев стрельба очередями была не более чем пустой тратой патронов - по отзывам стрелявших из М14 на дальности в 100 метров 3-я пуля в очереди уходила на 10 метров ВЫШЕ начальной точки прицеливания! При необходимости переводчик мог быть установлен обратно на винтовку в полевых условиях. Именно в силу вышесказанного Армии США пришлось срочно принимать на вооружение новый образец, под малокалиберный, малоимпульсный промежуточный патрон - 5.56мм Colt/Armalite AR-15 / M16.
За это сообщение автора Wseb2net поблагодарили (всего 2):
PuhPuhПрофайлер2016
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5767
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18453 раза
Карма: +4/-0

Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4

Где Wseb2net » 27 янв 2017, 14:18

Итак, вернёмся к Стоунеру и его детищу - винтовке АР-10.
3956 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
Вот, к слову говоря, очень часто в сети приходится видеть фотографии дилетантов от вооружения, которые размещают фотографию, на которой изображены знаменитый штурмгевер СТГ-44 рядом с автоматом Калашникова АК-47. Такие фотографии расчитаны на восприятия людей строго по внешнему сходству. Между тем, сходство автомата Калашникова с СТГ-44 столь же мало, на сколько велико сходство немецкого автомата с АР-10. При чем речь ведется именно о сходстве конструкционных решений, что собственно не столь уж и странно, учитывая, что Стоунер не был конструктором-оружейником (до сей поры он вращался в сфере авиастроения), а "Армалайт" уже пыталась ранее "переосмыслить" творчество немецких коллег. То, в чем недоброжелатели склонны упрекать Калашникова - компиляции решений - собственно тем же самым, по сути, занимался и Стоунер. Причем последний ничуть не меньше первого.

1. компоновка оружия, когда ось полета пули находится на одной оси с прикладом заимствовано у детища Хуго Шмайсера, на которое оно перекочевало с более ранней винтовки FG-42.

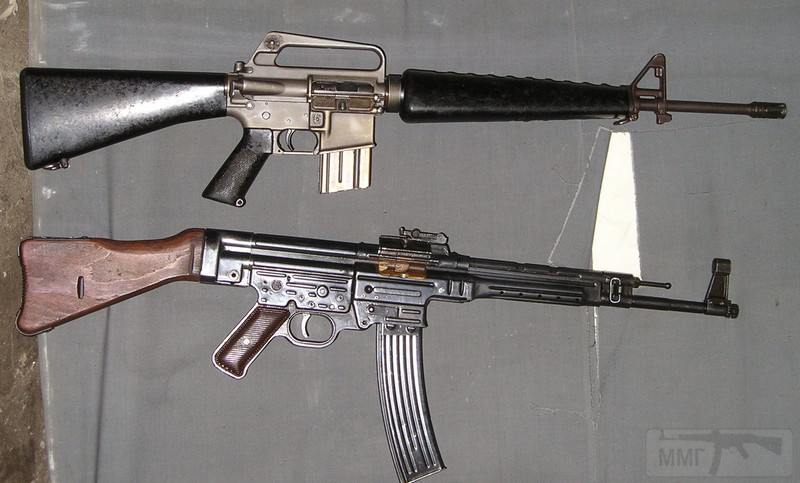

3957 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4

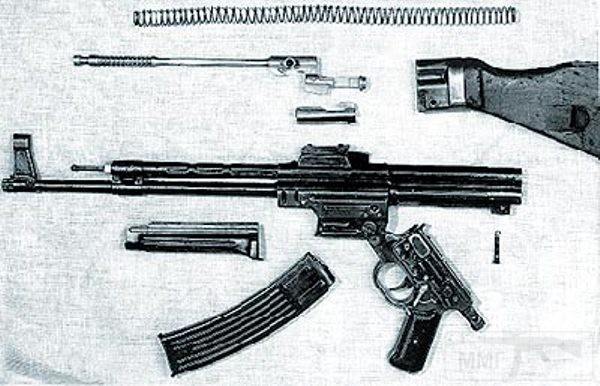

2. характерный прием разборки оружия путем "переломления" корпуса. Ар-10 так же как и СТГ-44 сочленялась посредством штифта и верхний ресивер отделялся от нижнего деля оружие на функциональные части.

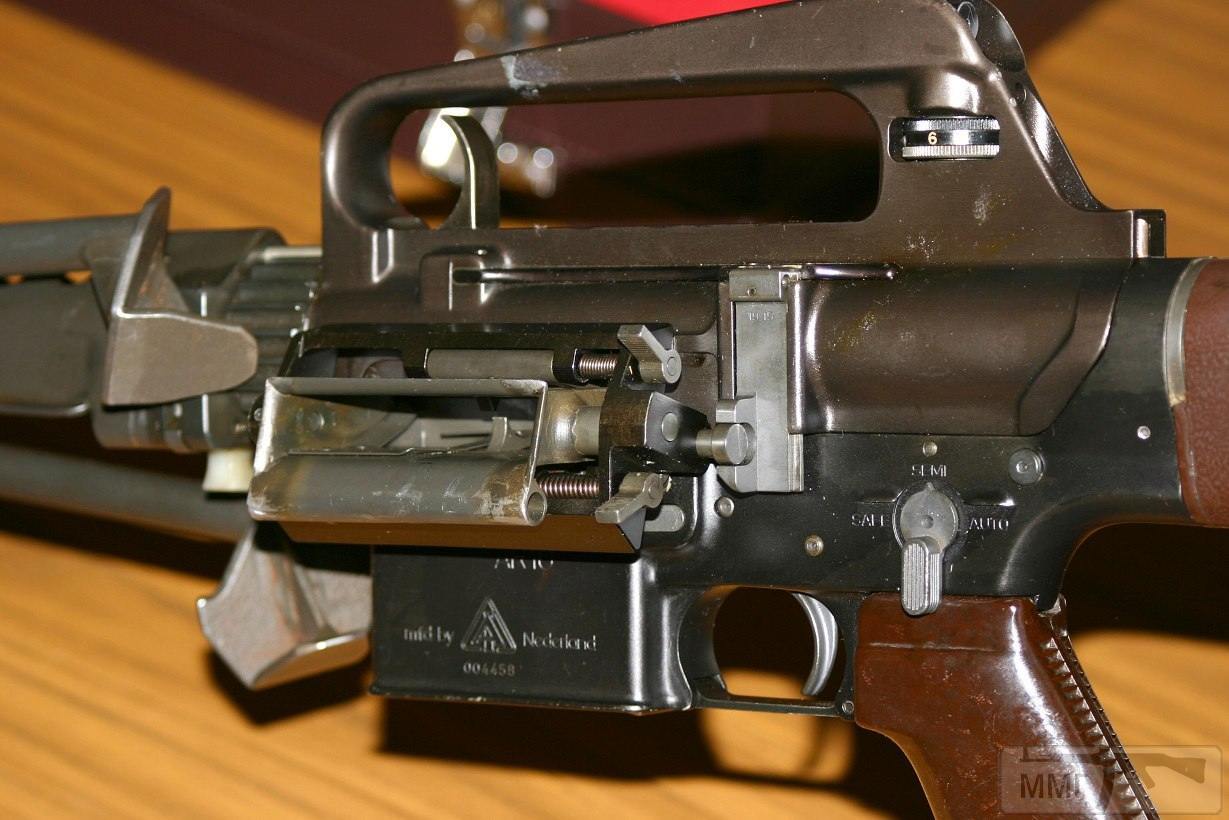

3958 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
3959 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
3. Размещение в прикладе возвратной пружины. В АР-10, так же, как и в СТГ-44 возвратная пружина размещена в прикладе по конструктивным соображениям. Детище Стоунера, так же как и детище Шмайсера не имеет возможность иметь складывающийся приклад.

4. Знаменитый "колодец" приемника магазина. Это конструкционное решение прекочевало на автомат Шмайсера с ранних образцов пистолетов -пулеметов. Но там этот элемент был установлен вынуждено - магазин, отстоящий на расстоянии от ручки управления огнем, представлял собою ручку для удержания оружия. И хотя все инструкции не рекомендовали удерживать оружие за магазин в процессе стрельбы, во избежании перекоса патрона, это явление было распространено. Что бы хоть как-то противостоять этому дефекту, конструктора ставили колодцы, которые стабилизировали магазин и являлись одновременно, элементами для удержания оружия.

Когда магазины "сдвинулись" вплотную к ручке управления огнем, как на АР-10 или АК-47, нужда в подобных колодцах отпала и вынужденая мера превратилась в недостаток. И тем не менее, Стоунер скопировал этот рудимент с автомата Шмайсера практически один в один.

5. Фиксатор магазина кнопочного типа. Защелка фиксирует магазин сбоку, попадая в соответсвующий паз. Решение точно такое же как и в "Штурмгевере".

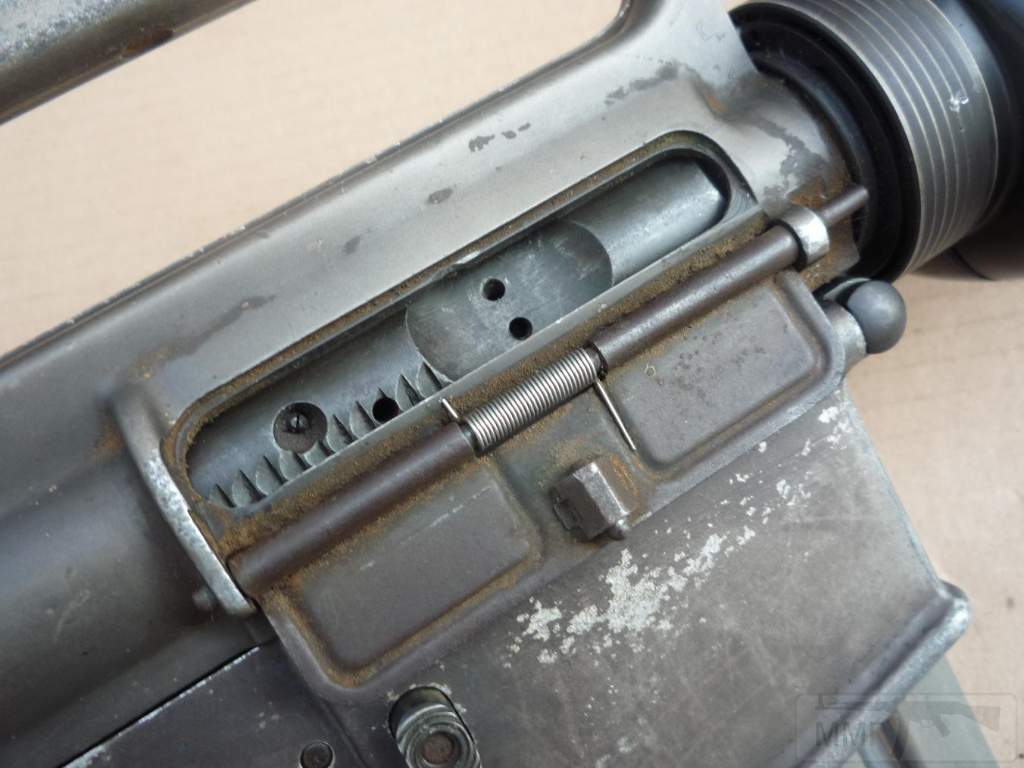

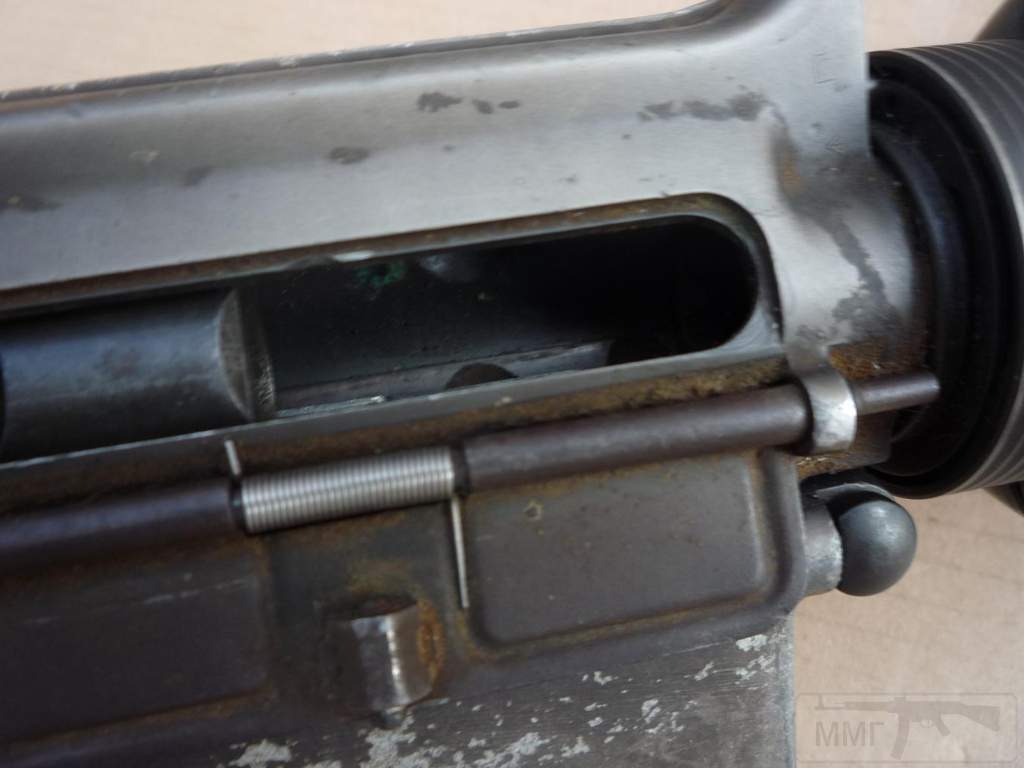

6. Крышка окна выбрасывателя гильз. Вообще странная штука для АР-10, хотя, конечно, номинально она является дополнительным элементом, предотвращающим загрязнение ствольной коробки. Для СТГ-44 эта крышка - полезный элемент, поскольку в закрытом виде предотвращает загрязнение самого чувствительного к загрязнению элемента автоматики - сочленение затвора и затворной рамы, которая как раз хорошо просматривается в окно выброса гильз.
3960 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
Конечно, по идее, такая крышка очень неплохой элемент, если она, конечно, реализована с умом, как, например, в пулемете РПК, когда она автоматически открывается только в момент экстракции гильзы. Зачем эта крышка АР-10, когда в самые "опасные" с точки зрения загрязнения она практически всегда открыта, остается под вопросом, объяснение которому может быть только одно: конструктора знали о высокой чувствительности оружия к загрязнению, потому и старались решить проблему хоть какими-то способами, пусть даже и сомнительными.

Что же в винтовке осталось от Стоунера? Ну, во-первых, Стоунер принес в конструкцию оружия наисовременнейшие на тот момент технологии - изготовление элементов с помощью точного литья. Применил новые для данной области сплавы - алюминий и титан. А во-вторых оптимизировал элементы автоматики для точного боя винтовки. Которая, к слову сказать, имела положительную плавучесть и просто не тонула будучи помещённой в воду.

Как уже упоминалось, военные не проявили никакого интереса к новому оружию. Были проведены испытания некоторых моделей, к которым американская фирма Colt's Patent Firearms Mfg. Co., Хартфорд, штат Коннектикут, также изготовила небольшое количество автоматических винтовок AR 10, однако большого успеха этим не достигла. В конце концов калифорнийская фирма продала лицензию нидерландскому предприятию Artillerie Inrichtingen. Там с 1957 по 1960 год изготовили 5000 автоматических винтовок этого типа и продали их вооруженным силам Бирмы, Никарагуа, Португалии и Судана.

И так, мы быстренько "пробежались" по детищу Стоунера, когда оно ещё называлось АР-10 и только-только начало пробивать себе путь на верх. По-настоящему известным, оружие стало, когда возродилось в калибре 5,56 и превратилось в винтовку АР-15/ м-16/4.
За это сообщение автора Wseb2net поблагодарили (всего 2):
PuhPuhПрофайлер2016
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Masyanya
Старшина
Старшина
Сообщения: 272
Зарегистрирован: 30 ноя 2016
Поблагодарили: 2965 раз
Карма: +2/-0
За это сообщение автора Masyanya поблагодарили (всего 2):
PuhPuhПрофайлер2016
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5767
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18453 раза
Карма: +4/-0
За это сообщение автора Wseb2net поблагодарили (всего 2):
PuhPuhПрофайлер2016
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5767
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18453 раза
Карма: +4/-0

Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4

Где Wseb2net » 24 фев 2017, 01:23

Итак, продолжим...

Помнится, мы остановились на том, что компания Armalite, пыталась в том или ином виде представить свою винтовку военным, к которой последние не проявили никакого интереса. И немудренно: конструкция АР-10 была излишне современна порою даже в ущерб надежности. Так, например, одни из первых образцов этой винтовки имели стволы, выполненые из титановых сплавов, что стало причиной его разрыва на испытаниях. После чего, компания использовала и использует только стальные стволы. Кроме того, впервые применённое аллюминивое литье в конструкции оружия, широкое применение пластика, да и достаточно большой вес и габбариты винтовки предсказуемо "отпугнули" военных, которые здраво рассудили, что лучше иметь винтовку с испытанными решениями, а АР-10 пусть проявит себя со временем.
Но, Бог, как известно, располагает и в 1957 году, военные США бросили кличь по всем своим военным фирмам с предложением представить на ближайший конкурс винтовку под малокалиберныый патрон. Серьёзные оружейники не откликнулись на эту просьбу, сочтя установленные сроки нереальными, для полноценного проведения НИОКР и испытаний нового комплекса патрон-винтовка. Зато откликнулась фирма "Armalite", которая имела в активе винтовку под более мощный патрон. И несмотря на то, что винтовка себя не зарекомендовала, военные согласились с финансированием данного проекта.

Одновременно, с перепроектированием винтовки, инженеры фирм Sierra Bullets и Remington, в содружестве с Armalite, начинают разработку нового боевого патрона калибра 5.56 мм на базе охотничьих патронов .222 Remington и .222 Remington Magnum. Новый патрон поначалу получает название .222 Remington Special, а окончательное его обозначение — .223 Remington (5.56x45 мм).

В 1957 году инженеры Armalite переделали конструкцию 7,62 х51 автоматической винтовки Armalite AR 10, созданную тремя годами ранее другим молодым и талантливым конструктором Юджином Стоунером.
5732 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
Однако во время первых же испытаний выяснилось, что мощности порохового заряда, используемого в патроне .222 Remington, недостаточно для соответствия требованиям армии США по пробивной способности и начальной скорости пули. Поэтому в том же году фирме Armalite Div. Inc., вовсю развернувшей работы по созданию новой винтовки Armalite AR 15, пришлось заключить договор с крупнейшей американской оружейной компанией Remington Arms на разработку и производство модернизированного варианта патрона. Новая модель патрона получила обозначение «.222 Remington Special». С целью приведения ТТХ патрона .222 Remington Special в соответствие с требованиями командования континентальной армии (U. S. Continental Army Command), в его конструкцию были внесен ряд изменений. За основу при создании нового патрона также была взята гильза патрона .222 Remington, но удлиненная до 44,7 мм, что позволило снарядить патрон увеличенным зарядом сферического пороха новой марки. Благодаря этому удалось снизить величину давления при выстреле с 379,2 МПа до допустимых армейскими требованиями 358,5 МПа при минимальном снижении начальной скорости пули с 1012 м/с до 990,6 м/с. Новый патрон получил оболочечную пулю со свинцовым сердечником массой 3,56 грамма.
5733 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
Что хотелось бы добавить: как правило, на различных форумах и военных сообществах обычно сравнивают патроны винтовки М-16 и советский от АК-74. Но, говоря "высоким штилем", эти патроны находятся в совершенно разных классах. Советский, 7, 62х39 и его "отпрыск" 5,45х39 изначально создавались как "промежуточные" патроны, тоесть патроны с уменьшенной, в сравнении с винтовочно-пулеметным аналогом, мощностью, необходимой и достаточной для проектирования индивидуального ручного автоматического оружия. Американский же патрон, создавался как полноценный винтовочный патрон, правда уменьшенного калибра. В результате, хотя эти боеприпасы и попали в одну нишу, но являются разными, изначально, по своей сути боеприпасами.
За это сообщение автора Wseb2net поблагодарили (всего 2):
PuhPuhПрофайлер2016
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5767
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18453 раза
Карма: +4/-0

Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4

Где Wseb2net » 24 фев 2017, 01:33

Итак, возвращаюсь к разговору об американской винтовке АР-15/ М-16/ М-4. Как уже было сказано ранее, предтечей перевооружения армией США на данную винтовку стало принятие на вооружение винтовочного патрона уменьшенного калибра. Компания "ARMALITE" пыталась и ранее пропихнуть военным свой "шедевр" в виде винтовки АР-10 но в этом виде винтовка военных не впечатлила. Но компания Стоунера не расстроилась и очень живо откликнулась на призыв Вашингтона, который запросил желающих разработать малокалиберную винтовку. Казалось, что дело и яйца выеденного не стоит - есть АР-10, перепроектировать её под 22-й калибр и всех делов. Поплевав на руки инженеры "ARMALITE" взялись за дело.

В 1958 первые винтовки фирмы Armalite, обозначенные AR-15, передаются для испытаний Армии США. В ходе испытаний выявляется ряд проблем с надежностью и точностью стрельбы. Образцы AR-15, произведённые на мощностях «Armalite Division of the Fairchild Aircraft Corp» не имели хромированного ствола. На поверхностях стальных деталей, контактирующих с пороховыми газами, не было антикоррозионного покрытия, длинная тонкая газоотводная трубка была выполнена из ржавеющей стали. Эти недочёты предполагали невысокую живучесть образца и были связаны с отсутствием необходимых производственных процессов на фирме. Но самой важной проблемой было отсутствие хромировки патронника, что вело к долгоустранимым задержкам, вызываемым обрывом выбрасывателем края фланца или дна защемленной гильзы.

В войсках новой винтовкой остались недовольны. Начальник штаба армии США генерал Максвелл Тейлор выразил сомнение в её пригодности.
5734 - General Maxwell Taylor
После провала испытаний корпорация «Fairchild Engine and Airplane Corp.», потратившая на разработку новой винтовки немалую сумму в 1,45 миллиона долларов, в декабре 1959 года продаёт права на AR-15 компании «Colt Patent Firearms Manufacturing Company» за 75.000 долларов и 4,5% роялти (процент с дохода от будущих продаж).

Компания «Colt» провела мощную маркетинговую компанию для рекламы AR-15 армейским чиновникам всех родов войск. Тогда в США некоторые подразделения могли выбирать себе оружие самостоятельно. И в 1960 году удается убедить заместителя начальника штаба ВВС генерала Кёртиса Лемея приобрести 8.500 винтовок для службы безопасности Стратегического Воздушного Командования ВВС США (US AF Strategic Air Command security forces) для замены устаревших карабинов M1 и M2.
5735 - General Curtis Lemay
В 1961 году для принятия окончательного решения командование вооруженных сил США признало целесообразным закупить 8500 винтовок AR 15 с целью их опытной эксплуатации в боевой обстановке во Вьетнаме воздушно-десантными войсками ВВС США. Однако первоначально агентство по перспективным исследованиям министерства обороны США (Advanced Research Projects Agency — ARPA) закупило 1000 винтовок AR 15 у фирмы Colt и направило их в Южный Вьетнам для проверки в условиях реальных боевых действий. После успешных войсковых испытаний «черной винтовки» в мае 1962 года было принято решение о дополнительной закупке у фирмы Colt еще 20 000 винтовок мод. 604 (заводской индекс) для их использования в частях американских ВВС и подразделениях специального назначения ВМФ — группах «SEAL» (морских тюленей). В вооруженных силах США это оружие получило индекс «ХМ 16», где буква Х указывала на то, что этот образец находился на стадии разработки. В том же году по приказу начальника командования американскими военными советниками во Вьетнаме генерала Хаскинса еще раз были проведены сравнительные испытания ХМ 16 со штатной американской винтовкой М 14 и автоматом Калашникова АК (китайского производства). «Черная винтовка» проявила себя достойным конкурентом.

в 1963 году американское военное ведомство подписывает первый большой контракт с фирмой Colt на закупку 104 000 единиц оружия: 85 000 модифицированных штурмовых винтовок CAR 15 M1 (ХМ 16 Е1) — для сухопутных войск и 19 000 ХМ 16 — для ВВС. Новые винтовки XM16 E1 в 1964 году официально были приняты в качестве оружия ограниченного стандарта в американской армии под индексом М 16.
Однако уже в первые годы боевого использования выявился ряд серьезных дефектов. В первую очередь частые отказы из-за тугой экстракции и поперечных разрывов гильз; невозможность открытия затвора; неподача патрона; осечки; недокрытие затвора, связанное с тем, что несцепленная с затвором рукоятка перезаряжания исключала досылание затвора вперед при его загрязнении. Кроме того, отмечалось самовоспламенение патрона, происходившее после производства 180 выстрелов в течение 90 секунд. Серьезные претензии предъявлялись к недостаточной служебной прочности винтовки, и в частности к деталям, изготовленных из алюминиевых сплавов (ствольной коробки, коробки спускового механизма) и пластмассы (приклад, цевье). Определенные трудности доставляло ее обслуживание, в том числе чистка. Также выявилось, что малокалиберные стволы калибра 5,56 мм во влажных условиях вьетнамских джунглей обладают капиллярностью, удерживая воду, которая образовывалась в канале ствола из-за конденсирования водных паров. Этот эффект при стрельбе вызывал резкое увеличение давления пороховых газов, зачастую приводя к разрыву ствола винтовки. Во избежание этого для винтовки ХМ 16 был разработан специальный пластмассовый надульный колпачок. Наряду с этим отмечались и также недостатки, присущие новым 5,56-мм патронам: демонтаж пуль при встрече с преградами и значительно большие отклонения пуль от траектории при соприкосновении с травой, ветками и каплями дождя, чем у пуль нормального винтовочного калибра. Кроме того, во время испытаний винтовок ХМ 16 при стрельбе в арктических условиях холодный воздух, более плотный, чем при нормальной температуре, вызывал явление «кувыркания» пули в воздухе. При этом нельзя было добиться приемлемой кучности боя, необходимой дальности стрельбы и пробивного действия пуль.

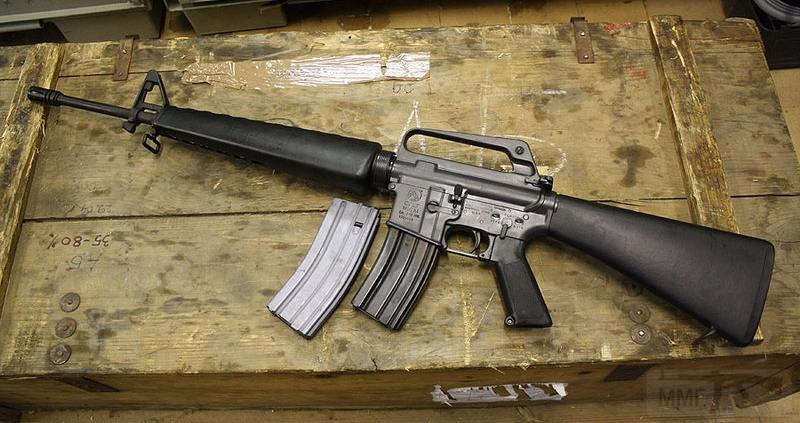

5736 - AR-15/M16
Но несмотря на многочисленные недостатки, боевой опыт его использования показал, что «черная винтовка» по своим боевым характеристикам не уступает штатной американской винтовке М 14 и основному оружию противника автомату АК. Поэтому уже в 1966 году министерство обороны США заключает контракт с фирмой Colt на срочную поставку еще 836 810 винтовок М 16 (на общую сумму в почти 92 миллиона долларов США), для перевооружения уже всего американского экспедиционного корпуса во Вьетнаме. Всего же в 1962–1967 годах американские вооруженные силы получили 183 950 5,56-мм автоматических винтовок AR 15/XM 16/M 16.
За это сообщение автора Wseb2net поблагодарили (всего 2):
PuhPuhПрофайлер2016
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Lumen
Полковник
Полковник
Сообщения: 6650
Зарегистрирован: 03 дек 2016
Поблагодарили: 34195 раз
Карма: +8/-0

Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4

Где Lumen » 24 фев 2017, 11:41

Читаю и подумалось какое все-таки старье известные модели стрелковки. Калашу уже 70 !!!! лет. М16 не намного отстала - 60. Это как мп немецкий в 1941 был бы обр. 1871 г. :biggrin:

Правду все-таки говорят, что технический прогресс фактически остановился. Особенно в военной сфере. Это как тысячелетия человечество бегало с мечами и копьями. Потом рывок и похоже снова "мечи и копья" на долгие годы.
За это сообщение автора Lumen поблагодарили (всего 3):
Профайлер2016SanekPuhPuh
Рейтинг: 25%
Кораблю безопасней в порту, но он не для этого строился.

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81439 раз
Карма: +9/-0

Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4

Где Sanek » 24 фев 2017, 19:23

Lumen писал(а): Особенно в военной сфере.
Есть такое! Танкам тоже по полвека, кораблям аналогично, новейшие типа самолёты - разработки 70-х, про артиллерию вообще молчу! Ну там электроника и компьютеры - это все второстепенные улучшательства, основа действительно вчерашний и позавчерашний день!
За это сообщение автора Sanek поблагодарили (всего 2):
PuhPuhПрофайлер2016
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Wseb2net
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 5767
Зарегистрирован: 03 дек 2016
Откуда: С Восточного фронта
Поблагодарили: 18453 раза
Карма: +4/-0
За это сообщение автора Wseb2net поблагодарили (всего 2):
SanekПрофайлер2016
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Профайлер2016
Генерал-майор
Генерал-майор
Сообщения: 10824
Зарегистрирован: 05 дек 2016
Поблагодарили: 37131 раз
Карма: +19/-5

Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4

Где Профайлер2016 » 04 июн 2017, 14:55

Lumen писал(а):
24 фев 2017, 11:41
Правду все-таки говорят, что технический прогресс фактически остановился. Особенно в военной сфере. Это как тысячелетия человечество бегало с мечами и копьями. Потом рывок и похоже снова "мечи и копья" на долгие годы.
Это только кажется ))) Если жить по-другую сторону от прогресса! :playboy:
За это сообщение автора Профайлер2016 поблагодарили (всего 3):
SanekWseb2netPuhPuh
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81439 раз
Карма: +9/-0

Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4

Где Sanek » 04 июн 2017, 15:14

Согласитесь, от военного прогресса лучше жить как можно подальше :nyam1:
За это сообщение автора Sanek поблагодарили (всего 4):
Профайлер2016Wseb2netГошаPuhPuh
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Профайлер2016
Генерал-майор
Генерал-майор
Сообщения: 10824
Зарегистрирован: 05 дек 2016
Поблагодарили: 37131 раз
Карма: +19/-5

Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4

Где Профайлер2016 » 04 июн 2017, 15:20

Соглашусь!!! Ноя имел ввиду прогресс ВООБЩЕ!!!
За это сообщение автора Профайлер2016 поблагодарили (всего 3):
SanekWseb2netPuhPuh
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81439 раз
Карма: +9/-0

Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4

Где Sanek » 15 фев 2018, 20:00

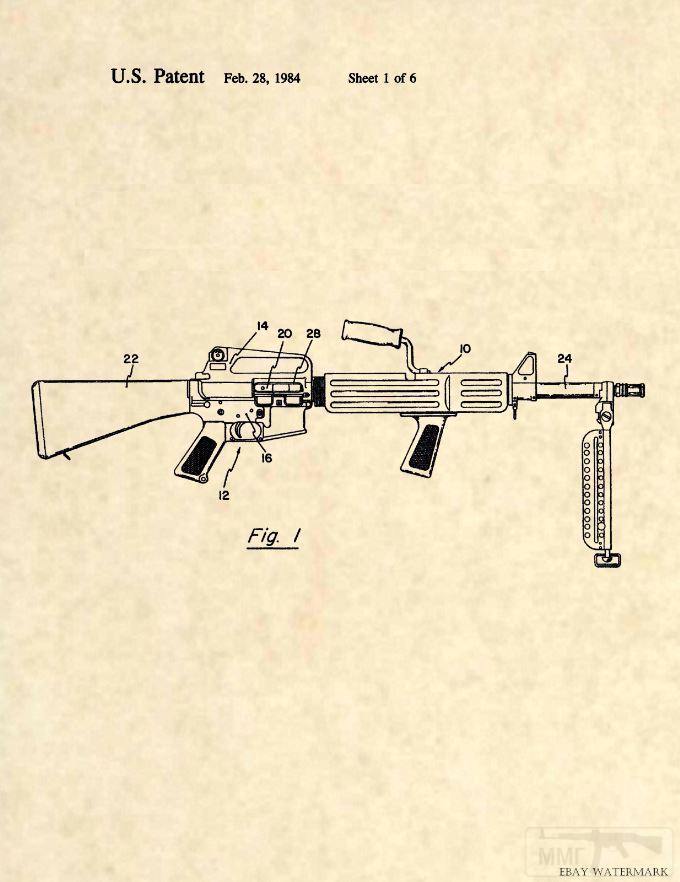

Одна из попыток модификации винтовки AR-10 с целью заменить ею легкий пулемет. Модификация заключалась в адаптере для лент со сменным стволом с воздушным охлаждением.
21979 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
21977 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
21978 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
21976 - Семейство Armalite / Colt AR-15 / M16 M16A1 M16A2 M16A3 M16A4
За это сообщение автора Sanek поблагодарил:
иван777444333
Рейтинг: 8.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Ответить
  • Похожие темы
    Ответы
    Просмотры
    Последнее сообщение

Вернуться в «Боевое стрелковое оружие»
