Штыки.

Где Рост76 » 24 фев 2019, 10:19

Доброго, отдельной темы не нашел по штыкам, есть небольшая подбородка с описанием и ттх. Порядка 50-ти штук разных стран мира, да не много, надеюсь мне помогут и подскажут если что пропустил или не нашёл пока. Начнём-с.

Штык образца 1895 года к винтовке системы Маннлихера образца 1895 года.
47452 - Штыки.
В 1895 году армия Австро-Венгерской империи приняла на вооружение магазинную винтовку, разработанную инженером Фердинандом Маннлихером. Эта магазинная винтовка, предназначенная для использования с бездымным порохом, отличалась от своих современников затвором «прямого действия» и пачечным заряжанием.
Винтовки Маннлихера образца 1895 года комплектовались соответствующими штыками, производившимися на заводах Fegyver es Gepgyar Rt. Budapest, Steyr – Osterreichische Waffensfabriks Gesellschaft и на многочисленных небольших предприятиях.
47453 - Штыки.
Штык образца 1895 года к винтовке системы Маннлихера образца 1895 года предназначенные для рядового состава был наиболее распространенным штыком в период Первой мировой войны.
Общая длина штыка образца 1895 года для рядового состава составляет 360 мм. Однолезвийный клинок длиной 250 мм и шириной 23-24 мм имеет дол с обеих сторон. Рукоять штыка состоит из двух деревянных щечек, которые прикрепляются к хвостовику с помощью двух заклёпок. В головке рукояти имеется Т-образный паз и пружинная защёлка с внутренним размещением спиральной пружины.
47454 - Штыки.
Штык имеет прямую крестовину с кольцом для крепления на ствол винтовки. Кольцо размещается со стороны лезвия клинка. Внутренний диаметр кольца – 15 мм. Штык комплектуется ножнами из вороненой стали с плоским крючком и шариком на конце.
Наряду со штыком для рядовых бойцов существовали также аналогичные штыки для унтер-офицерского состава. Их отличие заключалось в том, что конец крестовины был загнут вперед. Кроме того, на головке рукояти имелось подвижное кольцо для темляка.
47455 - Штыки.
После окончания военных действий и распада Австро-Венгерской империи он состоял на вооружении армий Австрии, Германии, Голландии, Венгрии, Чехословакии, Польши, Югославии, Болгарии и Греции.
Винтовки Маннлихера производились в Австро-Венгрии вплоть до 1916 года, после чего от них отказались в пользу более простой и дешевой винтовки системы Маузера.
47456 - Штыки.
Технические характеристики штыка образца 1895 года для рядового состава к винтовке системы Маннлихера образца 1895 года:
Общая длина штыка, мм: 360;
Длина клинка, мм: 250;
Ширина клинка, мм: 23-24;
Внутренний диаметр кольца, мм: 15.
За это сообщение автора Рост76 поблагодарили (всего 3):
AdminSanekиван777444333
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 10:59

Бельгийский штык образца 1924 года к винтовкам системы Маузера.
47457 - Штыки.
Бельгийский штык к винтовкам системы Маузера – «родной брат» чехословацкого штыка образца 1924 года, один из представителей огромного семейства экспортных штыков, предназначавшихся для использования с винтовками, поставлявшимися за пределы Германии.
Кроме Чехословакии и Бельгии, штык образца 1924 года поставлялся в ряд других стран, например, Польшу, Югославию или Румынию. Подобно Чехословакии, страны-заказчицы зачастую приобретали и лицензии на производство штыка.
47458 - Штыки.
Штык имеет два основных варианта, отличающихся друг от друга длиной клинка: 300 миллиметров (так называемый «короткий») и 385 миллиметров («длинный»). Также существует немало мелких модификаций этого штыка. Различия между ними кроются в мелочах. Например, самые частые - видоизмененная форма головки рукояти, которой мог не придаваться вид головы орла, характерный для немецкого штыка, или отверстие для чистки в левой щечке рукояти, которое могло отсутствовать.
47459 - Штыки.
Клинок прямой, с односторонней заточкой, имеет по одному долу на боковых сторонах клинка. Рукоять набирается из двух вырезанных из дерева щечек, каждая из них привинчена к металлическому хвостовику клинка при помощи двух винтов. В левой щечке рукояти могло располагаться прямоугольное отверстие для чистки паза, расширяющееся в глубине рукояти. Крестовина прямая, на ее верхнем конце расположено кольцо, в которое продевался ствол винтовки при примыкании. На некоторых штыках кольцо для ствола может быть спилено или сточено.
47460 - Штыки.
Головка рукояти металлическая, содержит в себе паз в форме буквы «Т». В пазу расположена пружинная защелка, обеспечивающая прочное прилегание штыка к винтовке. Ножны отливались из стали, их наконечник выполнен в форме шарика, устье выполнено съемным, а также подпружинено для лучшего удержания штыка в ножнах.
Штык не имеет единого образца клеймления, самый часто встречаемый вариант штыка не содержит никаких штампов, включая штампы армейской и инспекторской приемок.

Технические характеристики штыка образца 1924 года к винтовкам системы Маузера:
Общая длина, мм: 515 / 430;
Длина клинка, мм: 385 / 300;
Ширина клинка, мм: 25;
Внутренний диаметр кольца в крестовине, мм: 15,5.
За это сообщение автора Рост76 поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост


Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 11:01

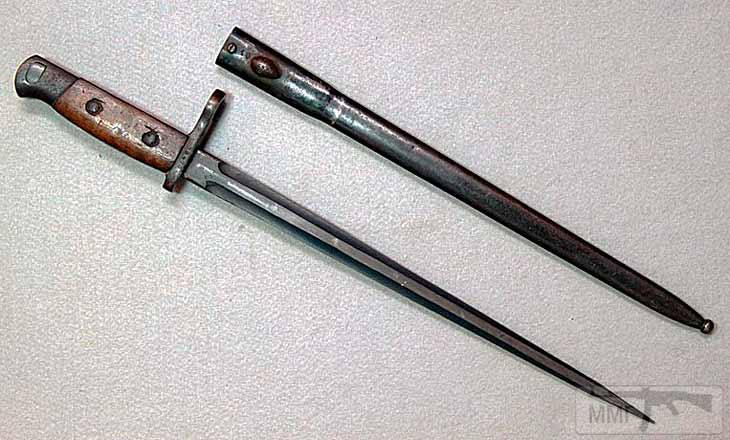

Бельгийский штык образца 1916/1924 года к винтовкам и карабинам системы Маузера.
47461 - Штыки.
Кроме экспортного штыка образца 1924 года винтовка Маузера, состоящая на вооружении бельгийских вооруженных сил, могла комплектоваться и штыком бельгийского производства образца 1916/24 года, применявшегося с целым рядом винтовок и карабинов системы Маузера, в разное время состоявших на вооружении бельгийской армии. Всего существовало две основных модификации этого штыка, они различались только диаметром кольца, увенчивающего крестовину.
Клинок штыка прямой, шестигранного сечения, с двухсторонней заточкой, не имеет долов и гравировки. Рукоять набирается из двух деревянных щечек, привинчивающихся к металлической хвостовой части клинка двумя винтами каждая. Головка рукояти стальная, содержит в себе паз в форме буквы «Т». По мере приближения к крестовине паз расширяется. Внутри паза располагается и пружинная защелка-фиксатор, обеспечивающая более надежное примыкание штыка к винтовке. Ножны стальные, оканчиваются шариком, имеют овальный шпенек для крепления к форме.
47462 - Штыки.
Между отдельными экземплярами штыков существуют отличия вроде разного числа заклепок, которыми крестовина крепилась к хвостовой части клинка.
Часть штыков прошла модернизацию. Модернизация клинка и ножен заключалась в вырезании средней части и сваривании оставшегося между собой. Тем самым клинок и ножны укорачивались с 450 до 340 миллиметров.
Система клеймления клинка мало отличалось от клеймления штыков по всему миру: крестовина и пятка клинка отмечались штампами армейской и инспекторской приемок, с другой стороны крестовины проставлялся серийный номер штыка.

Технические характеристики штыка образца 1916/1924 года к винтовкам системы Маузера:
Общая длина, мм: 570 / 480;
Длина клинка, мм : 450 / 340;
Ширина клинка, мм: 22;
Внутренний диаметр кольца в крестовине, мм: 15,5 / 17,5.
47463 - Штыки.
За это сообщение автора Рост76 поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 11:03

Штык переделочный образца 1853/72 года к винтовке системы Martini-Henry.

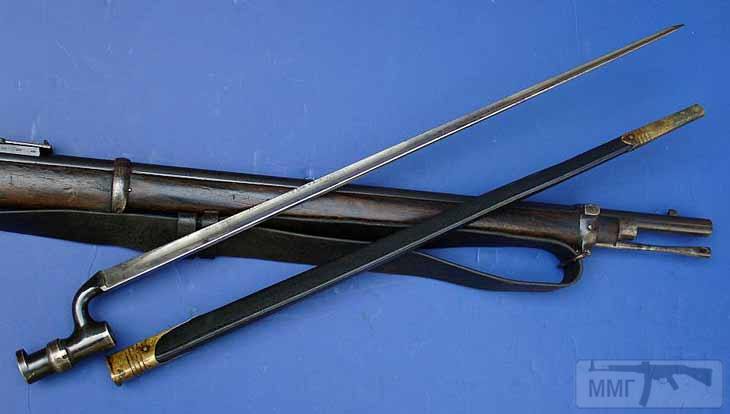

47465 - Штыки.
В 1864 году британское правительство приняло решение оснастить армию винтовкой, заряжающейся с казенной части. На основании этого на вооружение была принята совместная разработка швейцарского оружейника Фридриха фон Мартини и шотландского конструктора Александра Генри.
Под новую винтовку выпускались различные виды штыков, в том числе переделочные. В частности, в 1872 году было решено переделать штыки образца 1853 года к снятым с вооружения дульнозарядным винтовкам системы Энфильд и переделочным винтовкам Снайдера. Переделка производилась на заводе в Энфильде в период с 1872 по 1876 годы. В ходе модернизации, заключавшейся в уменьшении внутреннего диаметра трубки штыка 1853 года с 20 до 18,3 мм, было переделано около 225 тысяч штыков.

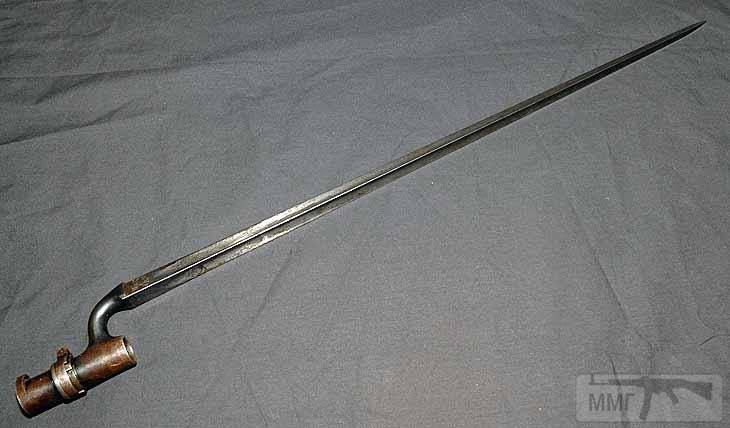

47466 - Штыки.
Общая длина штыка образца 1853/72 составляет 525 мм. Штык имеет прямой трёхгранный клинок игольчатого типа с долами во всех гранях. Длина клинка составляет 432 мм, ширина – 21 мм. Шейка штыка имеет овальное сечение. В верхней части трубки имеется мулек, а также двухколенчатая прорезь с хомутиком посередине. Длина трубки – 76 мм, внутренний диаметр – 18,3 мм. Штык транспортируется в черных кожаных ножнах с латунным прибором.
Маркировка штыка включает в себя дату переделки и инспекционные штампы на пяте клинка. На металлических и кожаных деталях ножен также имеются инспекционные штампы и штампы приемки. Наличие на штыке клейма «BR» свидетельствует о том, что он ремонтировался на заводе в Бирмингеме.

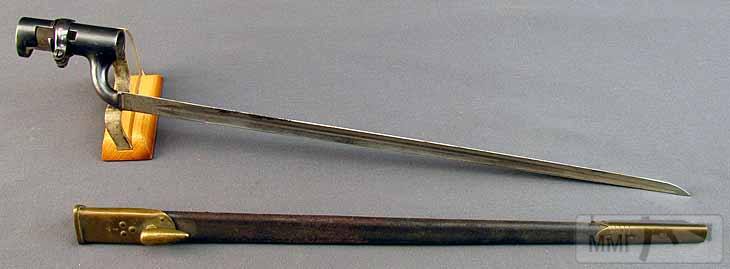

47467 - Штыки.
Технические характеристики штыка образца 1853/72 года к винтовке системы Мартини-Генри:
Общая длина штыка, мм: 525;
Длина клинка, мм: 432;
Ширина клинка, мм: 21;
Длина трубки, мм: 76;
Внутренний диаметр трубки, мм: 18,3.

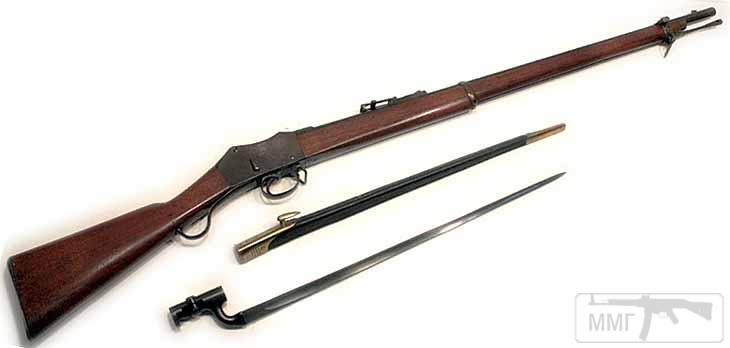

47468 - Штыки.
За это сообщение автора Рост76 поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 11:05

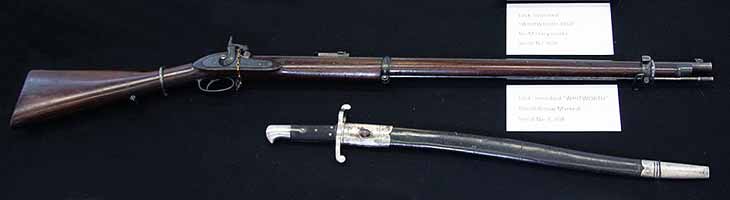

Штык образца 1863 года к винтовке системы Уитворта.

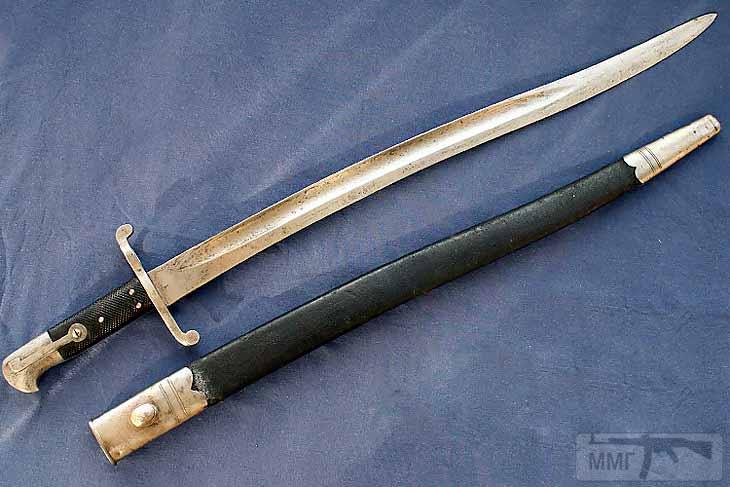

47469 - Штыки.
В 1853 году армия Великобритании приняла на вооружение винтовки системы Энфильд со штыком игольчатого типа. А ещё через год британское правительство обратилось к известному инженеру-механику Джозефу Уитворту с предложением по разработке оборудования для массового производства винтовок системы Энфильд.
Уитворт не только согласился выполнить правительственный заказ, но и разработал собственную винтовку, отличающуюся шестигранной нарезкой ствола. Новая винтовка обладала повышенной точностью, но при этом имела сложный механизм и была достаточно дорога в производстве.
В общей сложности в 1862-1866 годах было выпущено около 8200 винтовок системы Уитворта. 1000 из них были оснащены игольчатыми штыками, идентичными английским штыкам образца 1853 года, а все последующие – штыками ятаганной формы образца 1863 года.
47470 - Штыки.
Однако ввиду неоправданной себестоимости и сравнительно небольшой скорострельности винтовка Уитворта не прошла войсковые испытания и была снята с производства.
Незначительное количество винтовок Уитворта вместе со штыками образца 1863 года поставлялись во время гражданской войны в США в армию южан-конфедератов. Эти винтовки применялись снайперами для нанесения точечных выстрелов по артиллерийским расчетам и офицерам армии противника.
Штык образца 1863 года к винтовке системы Уитворта имеет общую длину 715 мм. Клинок ятаганного типа имеет одно лезвие с долом с обеих сторон. Рукоять штыка образуется двумя кожаными щёчками, скрепленными с хвостовиком четырьмя стальными заклепками.

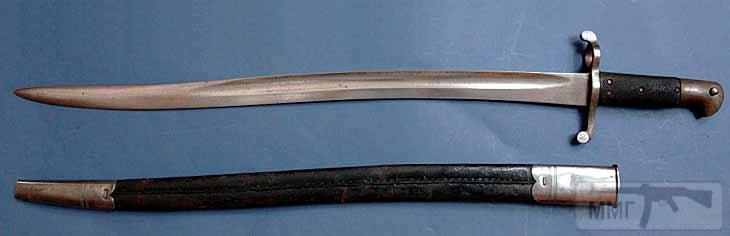

47471 - Штыки.
Головка рукояти изготавливалась из стали и отличалась цилиндрическим пазом и пружинной защёлкой. Штык имеет прямую крестовину с кольцом для ствола со стороны обуха клинка.
Маркировка штыка состоит из клейма завода в Энфильде и королевской монограммы, размещающихся на пяте клинка. На обухе клинка и спинке рукояти также присутствуют инспекционные штампы, а на крестовине и крючке ножен может указываться учетный номер клинка.
В походном положении штык транспортировался в кожаных ножнах, имеющих металлические устье и наконечник.

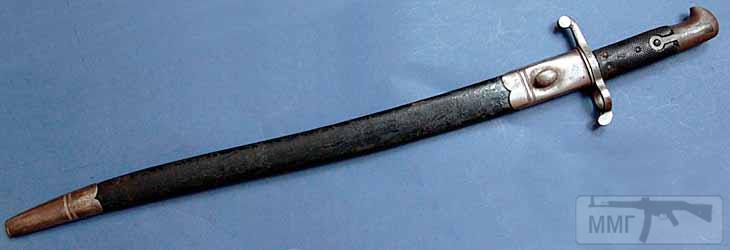

47472 - Штыки.
Технические характеристики штыка образца 1863 года к винтовке системы Уитворта:
Общая длина штыка, мм: 715;
Длина клинка, мм: 580;
Ширина клинка, мм: 32;
Внутренний диаметр кольца в крестовине, мм: 20,2.
За это сообщение автора Рост76 поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 11:07

Штык-тесак образца 1871 года к винтовке системы Martini-Henry.

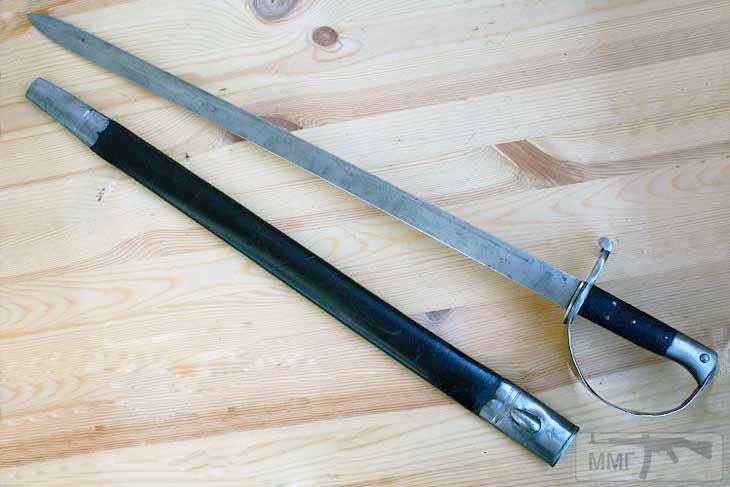

47473 - Штыки.
Штык-тесак образца 1871 года представляет собой облегченную версию штыка к короткой морской винтовке системы Энфильд. Вместе с винтовкой системы Мартини-Генри штык-тесак образца 1871 года состоял на вооружении британского флота.
Штык производился путем укорачивания клинка прототипа, а также замены рукояти, крестовины и гарды. Некоторое количество штыков производилось «с нуля».

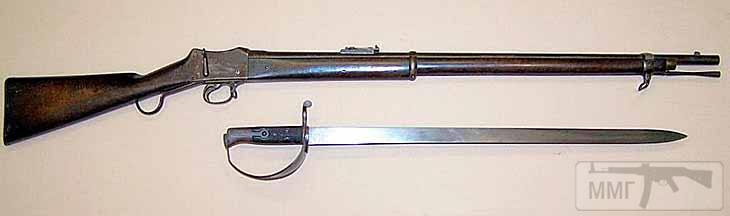

Штык образца 1871 года к винтовке системы Martini-Henry – это прямой штык-тесак, имеющий общую длину 795 мм. Клинок имеет одно лезвие, однако боевой конец штыка является двулезвийным. Длина клинка составляет 650 мм, ширина – 29 мм.
47474 - Штыки.
Рукоять штыка образована двумя рифлеными щечками из натуральной кожи, которые скрепляются с хвостовиком при помощи четырех стальных заклепок. Головка рукояти имеет Т-образный паз и характерную для большинства британских штыков пружинную защелку с внешним расположением пластинчатой пружины.
Штык образца 1871 года отличается наличием стальной гарды, образованной защитной дужкой, плавно переходящей в широкую чашку. В дужке имеется отверстие для ременной петли – темляка. Крестовина штыка имеет кольцо диаметром 18 мм, предназначенное для крепления на ствол. В походном положении штык транспортировался в кожаных ножнах с металлическим прибором, состоящим из которых устья с крючком и наконечника.

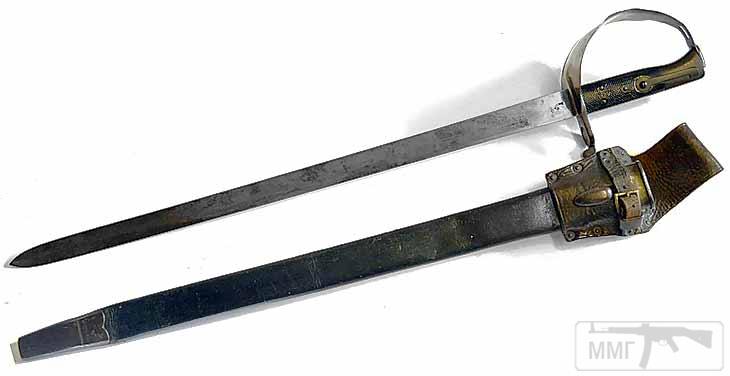

47475 - Штыки.
Маркировка штыка состоит из клейм фирмы-производителя, инспекционных штампов и даты переделки штыка. Могут также присутствовать клейма войсковых частей и инвентарные номера, которые повторяются на ножнах к штыку.
Производство штыков образца 1871 года осуществлялось в период с 1874 по 1886 годы. За это время было произведено более 50000 таких штыков.

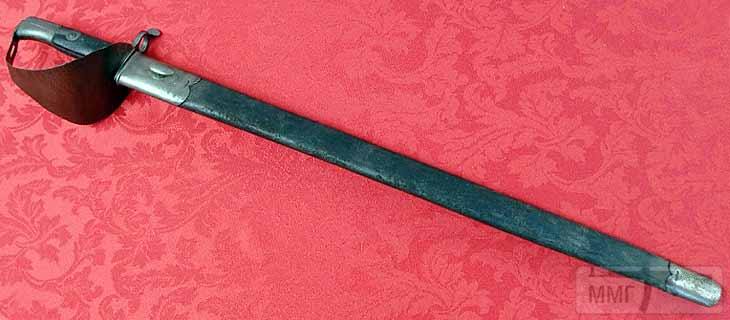

47476 - Штыки.
Технические характеристики штыка-тесака образца 1871 года к винтовке системы Martini-Henry:
Общая длина штыка, мм: 795;
Длина клинка, мм: 650;
Ширина клинка, мм: 29;
Внутренний диаметр кольца, мм: 18.
За это сообщение автора Рост76 поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 11:09

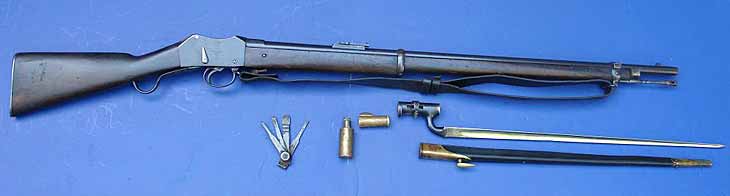

Штык образца 1876 года к винтовке системы Martini-Henry.

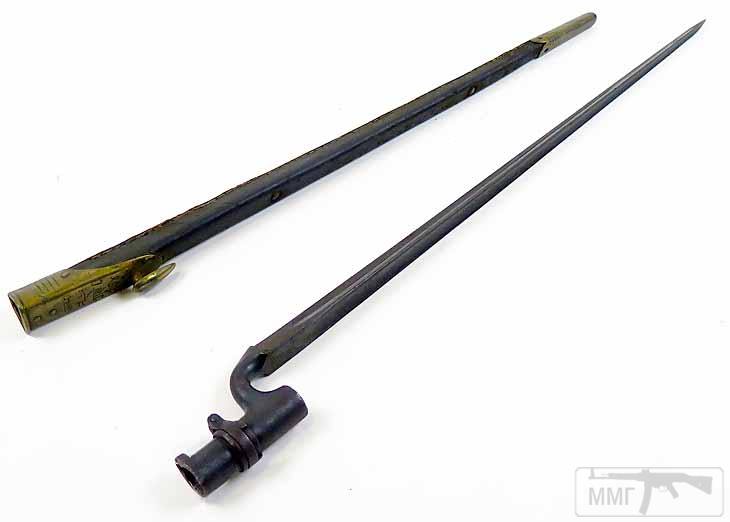

47477 - Штыки.
Винтовка Martini-Henry выпускалась в период с 1871 до 1908 г. и оснащалась штыками различных модификаций. Некоторые из штыков к данной винтовке имели форму тесаков, другие отличались игольчатой формой. Одним из вариантов стал штык образца 1876 года, разработанный на основе штыка образца 1853 года к винтовке системы Снайдера и отличавшийся от прототипа длиной и сечением клинка.
Штык образца 1876 года вместе с винтовкой системы Мартини-Генри состоял на вооружении британской армии.
Штык образца 1876 года к винтовке Мартини-Генри на разновидности не подразделяется, однако имеется три варианта ножен, которые различаются количеством заклёпок и некоторыми другими незначительными деталями.
47478 - Штыки.
Общая длина штыка образца 1876 года к винтовке системы Мартини-Генри составляет 640 мм. Штык имеет прямой трёхгранный клинок игольчатого типа с долами во всех гранях. Шейка штыка имеет овальное сечение. В верхней части трубки имеется мулек, а также двухколенчатая прорезь с хомутиком посередине. Штык транспортируется в черных или коричневых кожаных ножнах с латунным прибором.
Маркировка штыка включает в себя дату производства, штамп приемки и инспекционные штампы на пяте клинка. На ножнах также имеются инспекционные штампы и штампы приемки. Наличие на штыке клейма «BR» свидетельствует о том, что он ремонтировался на заводе в Бирмингеме.

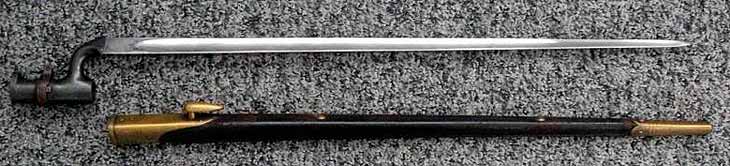

47479 - Штыки.

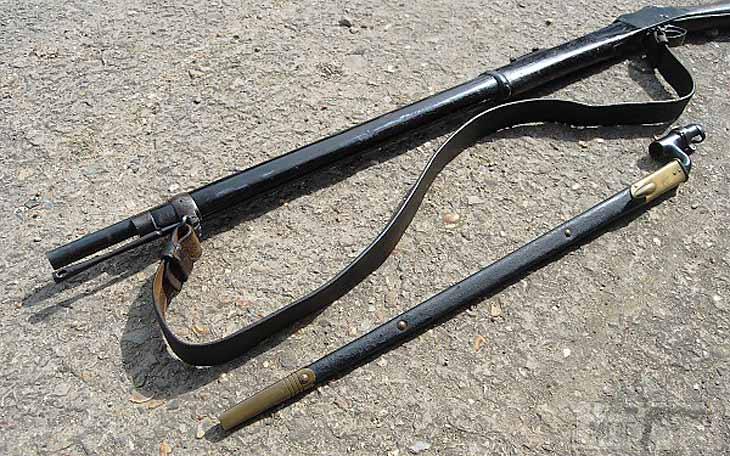

Технические характеристики штыка образца 1876 года к винтовке системы Martini-Henry:
Общая длина штыка, мм: 640;
Длина клинка, мм: 550;
Ширина клинка, мм: 20;
Длина трубки, мм: 76;
Внутренний диаметр трубки, мм: 18,3.
47480 - Штыки.
За это сообщение автора Рост76 поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 11:12

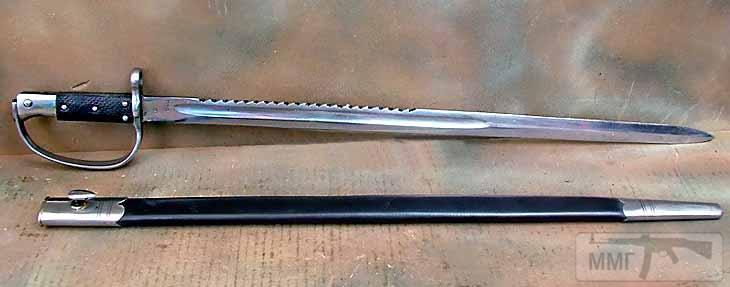

Штык-тесак образца 1879 года к артиллерийскому карабину системы Martini-Henry.

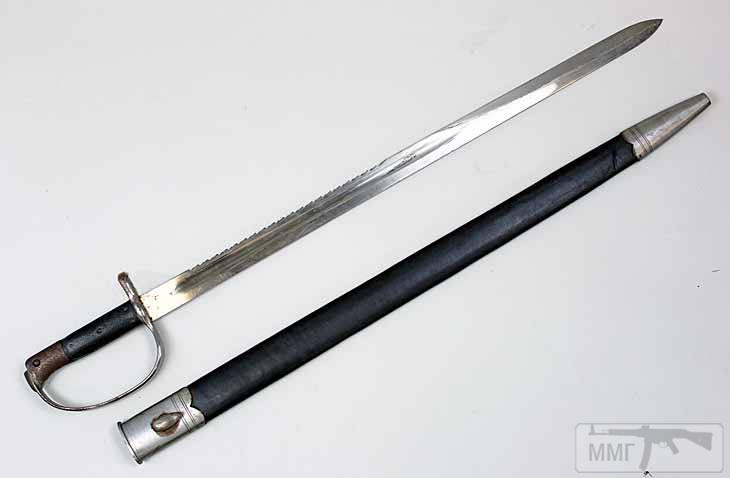

47481 - Штыки.
С 1871 года на вооружении британской армии состояла передовая по тем временам казнозарядная винтовка, являющаяся совместной разработкой швейцарского оружейника Фридриха фон Мартини и шотландского конструктора Александра Генри. Однако слишком большая длина не позволяла использовать такую винтовку в кавалерии, и на ее основе был создан карабин длиной 38 дюймов. Боеприпасом для карабина системы Мартини-Генри стала облегченная пуля, которую снабжали красной бумажкой, чтобы отличать от оригинальных.
Для карабина был разработан штык, имеющий форму тесака и поступивший на вооружение 26 июня 1879 года. Штык-тесак образца 1879 года выпускался на королевском оружейном заводе в Энфильде, а также на заводе частной компании Wilkinson. В общей сложности было изготовлено 80000 таких штыков.
Штык-тесак образца 1879 года вместе с карабином системы Мартини-Генри находился на вооружении кавалерии, артиллерии и инженерных войск Великобритании. Он также активно использовался в британских колониях.

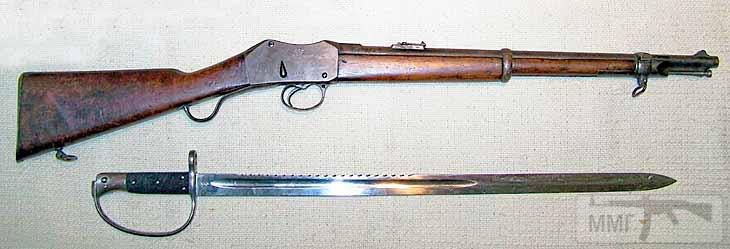

47482 - Штыки.
Существует две основные разновидности штыков-тесаков образца 1879 года – изготовленные «с нуля» и переделанные из штыка образца 1859 года к короткой морской винтовке системы Энфильд. Переделочные штыки отличались от серийных размещением пластинчатой пружины справа, а не слева от рукояти. Также различия наблюдались в некоторых деталях оформления штыка.
Общая длина штыка образца 1879 года составляет 795 мм. Штык имеет однолезвийный клинок с долом с обеих сторон. Отличительной особенностью данного штыка является пила длиной 235 мм, расположенная на обухе клинка.
47483 - Штыки.
Рукоять штыка представляет собой две кожаные рифленые щечки, которые скрепляются с хвостовиком четырьмя заклепками. В головке рукояти имеется Т-образный паз, а также характерная для многих британских штыков пружинная защелка с внешней пластинчатой пружиной.
Стальная гарда состоит из защитной дужки и крестовины с кольцом для ствола диаметром 17,5 мм. В верхней части защитной дужки имеется прямоугольное отверстие для ременной петли – темляка.
К штыку прилагаются кожаные ножны с металлическим прибором, включающим в себя устье с крючком и наконечник.

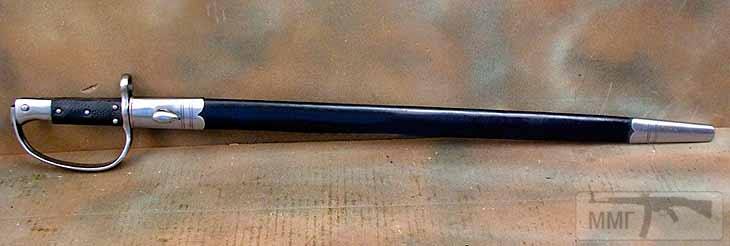

47484 - Штыки.
Характеристики штыка-тесака образца 1879 года к артиллерийскому карабину системы Martini-Henry:
Общая длина штыка, мм: 795;
Длина клинка, мм: 655;
Ширина клинка, мм: 30;
Внутренний диаметр кольца, мм: 17,5.
За это сообщение автора Рост76 поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 11:14

Штык-тесак образца 1887 Mk. I к винтовке системы Martini-Henry Mk. IV.

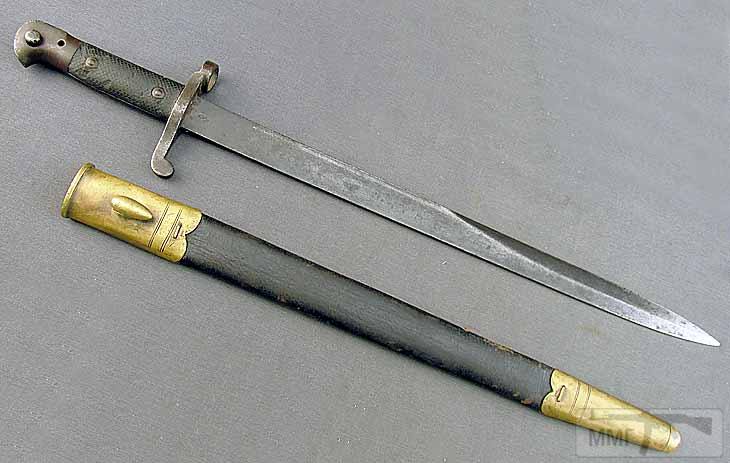

47485 - Штыки.

В 1864 году британское правительство приняло решение экипировать армию винтовкой, заряжающейся с казенной части. На основании этого на вооружение была принята совместная разработка швейцарского оружейника Фридриха фон Мартини и шотландского конструктора Александра Генри.
Винтовка Martini-Henry находилась на вооружении с 1871 по 1889 годы и на протяжении всего этого времени претерпевала регулярную модернизацию. На основе базовой модели Martini-Henry Mk. I были разработаны Martini-Henry Mk. II, Martini-Henry Mk. III и Martini-Henry Mk. IV. Эти винтовки поступали на вооружение с соответствующими штыками, но могли использоваться и с видоизмененными штыками предшествующих конструкций.
47486 - Штыки.

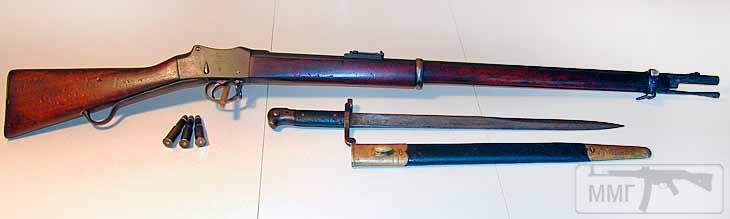

Так, к винтовке Martini-Henry Mk. IV, находившейся на вооружении британской армии всего год (с 1888 по 1889 гг.) имелись штыки образца Mk. I, Mk. II, Mk. III и Mk. IV, разработанные в 1887 году. Все они представляют собой переделку экспериментальных штыков к винтовке Энфильд-Мартини. Эти штыки производились на оружейных заводах в Бирмингеме и Энфильде, а также изготавливались фирмой Wilkinson.
Штык-тесак образца 1887 Mk. I к винтовке системы Martini-Henry Mk. IV был принят на вооружение 13-го мая 1887 года. От прототипа – второй модели штыка образца 1886 к экспериментальной винтовке Энфильд-Мартини его отличало отсутствие на кольце для ствола дополнительной мушки и направляющей.

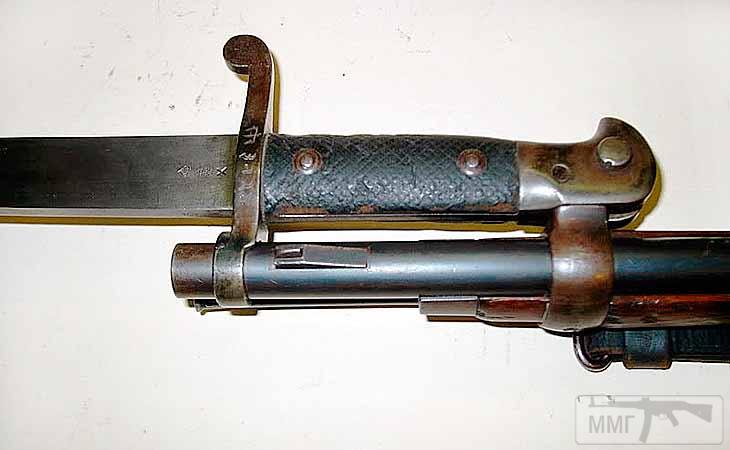

47487 - Штыки.
В общей сложности было изготовлено 72854 таких штыков, причем 21113 из них были переделаны из штыка-прототипа на заводе в Бирмингеме, а остальные – изготовлены целиком на заводе в Энфильде. Штыки, произведенные в Бирмингеме и в Энфильде, различаются маркировкой и формой пружинной защелки.
Винтовки системы Martini-Henry Mk. IV вместе со штыками-тесаками к ним состояли на вооружении регулярной британской армии в период с 1888 по 1889 годы и впоследствии были заменены винтовками Ли-Метфорда. Несмотря на это винтовки и штыки различных модификаций производились различными оружейными предприятиями вплоть до 1908 года и активно использовались в британских колониях.

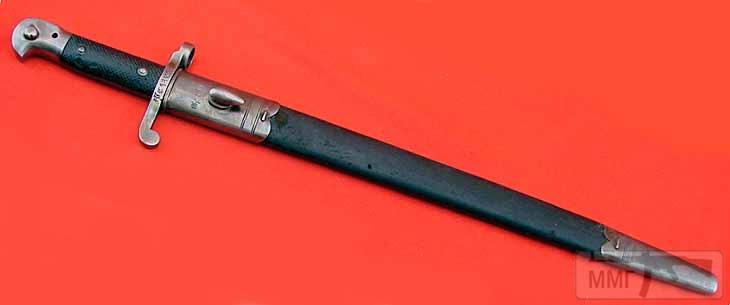

47488 - Штыки.
За это сообщение автора Рост76 поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 11:17

Штык образца 1895 года к винтовке системы Martini–Enfield.
47489 - Штыки.

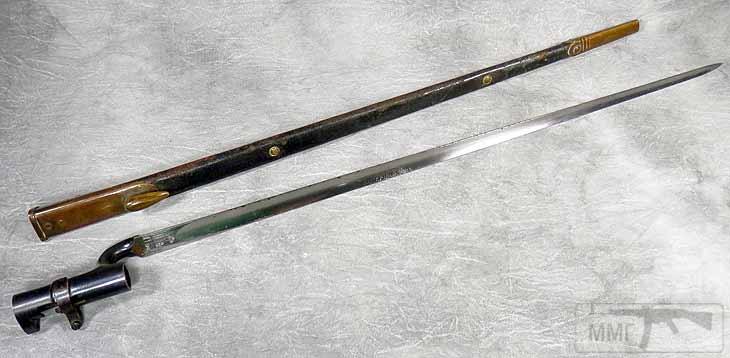

В последнее десятилетие XIX века на вооружение британской армии был принят патрон калибра .303, который предполагал использование бездымного пороха. Под новый боеприпас начали производить винтовки системы Martini–Enfield путём перестволения винтовок системы Martini-Henry. Перестволение, в частности, предполагало нанесение нарезов по системе Энфильд, в результате чего винтовка и получила своё наименование.
Винтовка Martini–Enfield комплектовалась штыком образца 1895 года, который также являлся переделочным. Его изготавливали из штыков образца 1876 года к винтовке системы Martini-Henry в период с 1895 по 1902 годы.
47490 - Штыки.

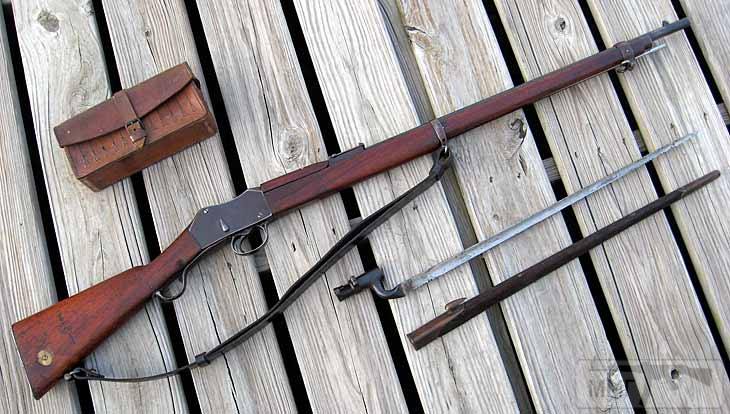

Штык образца 1895 года к винтовке системы Martini–Enfield подразделяется на два вида – английский и египетский. Оба они являются переделкой из британского штыка образца 1876 года к винтовке системы Martini-Henry. При этом английский вариант предполагал замену трубки диаметром 18,3 мм на трубку диаметром 16,5 мм. В египетском варианте диаметр трубки уменьшался с помощью специального вкладыша. Кроме того, в этом случае спиливалась перемычка мулька, а паз для мушки подвергался существенному расширению.
Общая длина штыка образца 1895 года к винтовке системы Martini–Enfield составляет 640 мм. Штык имеет прямой трёхгранный клинок игольчатой формы с долами во всех гранях. Шейка штыка отличается овальным сечением. Трубка имеет двухколенчатую прорезь, ведущую слева наверх. В средней части прорези располагается хомутик. Штык транспортировался в кожаных ножнах чёрного или коричневого цвета. Ножны имели прибор, включающий в себя латунное устье с миндалевидным крючком и наконечник.
47491 - Штыки.

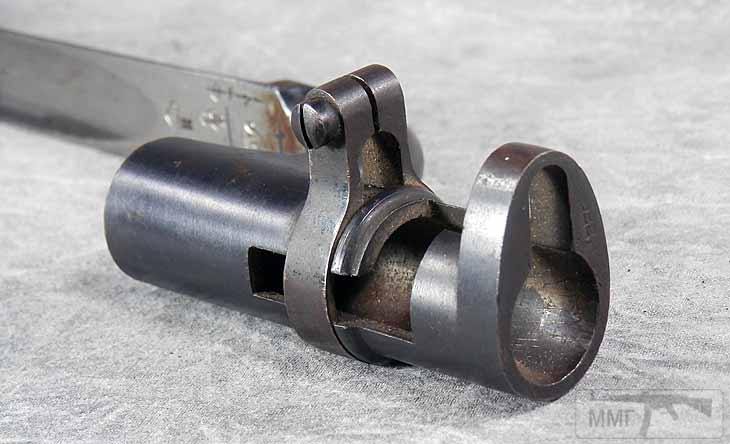

Маркировка штыка включает в себя дату переделки и инспекционные штампы на пяте клинка. Оригинальная маркировка штыков образца 1876 года при переделке зашлифовывалась, однако в отдельных случаях оставалась частично читаемой. Клейма также наблюдаются на латунных и кожаных элементах ножен. Изредка на штыке встречается маркировка «BR» под короной, означающая, что штык выпускался или ремонтировался на заводе в Бирмингеме.
Винтовка Martini–Enfield со штыком образца 1895 года состояла на вооружении войск в британских колониях. Простота в использовании, надежность и удобное крепление для штыка сделали эту винтовку весьма популярным огнестрельным оружием, которое активно использовалось на протяжении первых десятилетий ХХ века.

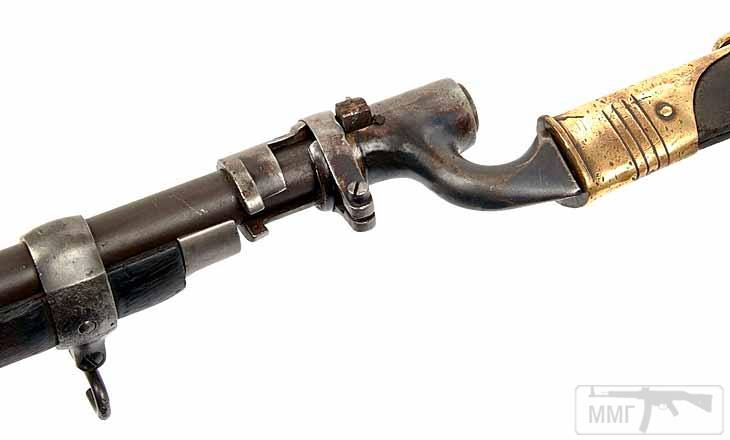

47492 - Штыки.

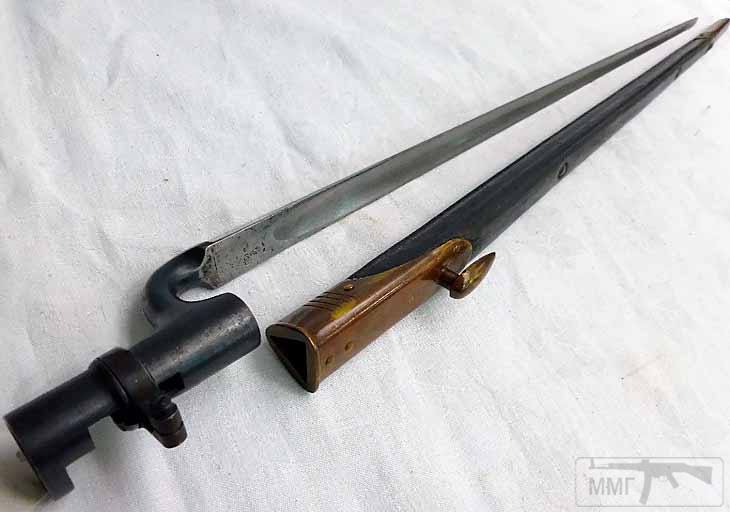

Характеристики штыка образца 1895 года к винтовке системы Martini–Enfield:
Общая длина штыка, мм: 640;
Длина клинка, мм: 550;
Наибольшая ширина клинка, мм: 20;
Длина трубки, мм: 76;
Внутренний диаметр трубки, мм 16,5.
47493 - Штыки.
За это сообщение автора Рост76 поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 11:21

Штыки к винтовкам SMLE Mk. I – Mk. III
47494 - Штыки.

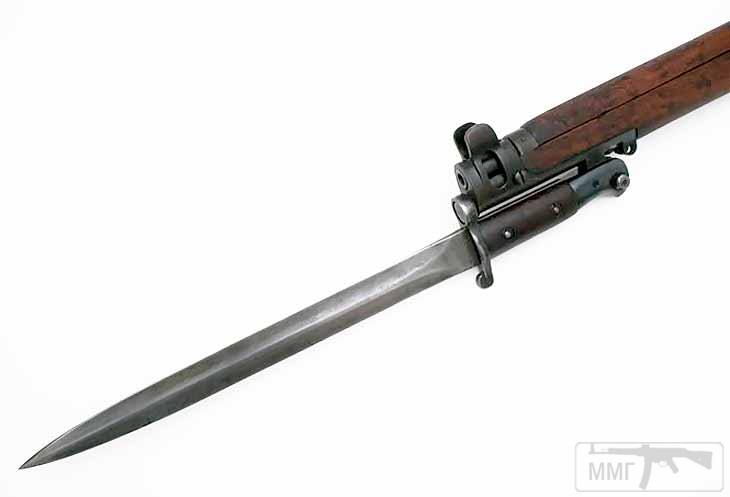

Lee-Enfield или SMLE (Short Magazine Lee-Enfield) – это семейство британских винтовок, различные модификации которых производились в период с 1895 по 1975 годы. В некоторых странах винтовки Lee-Enfield находятся в эксплуатации и в наши дни.
Первая модель Lee-Enfield была разработана в 1895 г. и спустя восемь лет принята на вооружение британской армии под названием Lee-Enfield Mk. I. В 1907 году ее сменила винтовка Lee-Enfield Mk. III, отличающаяся от предшественника возможностью зарядки с помощью обоймы. В 1926 г. при переходе к новой системе обозначения вооружения британской армии эти винтовки получили наименование соответственно SMLE №1 Mk. I и SMLE №1 Mk. III.
47495 - Штыки.

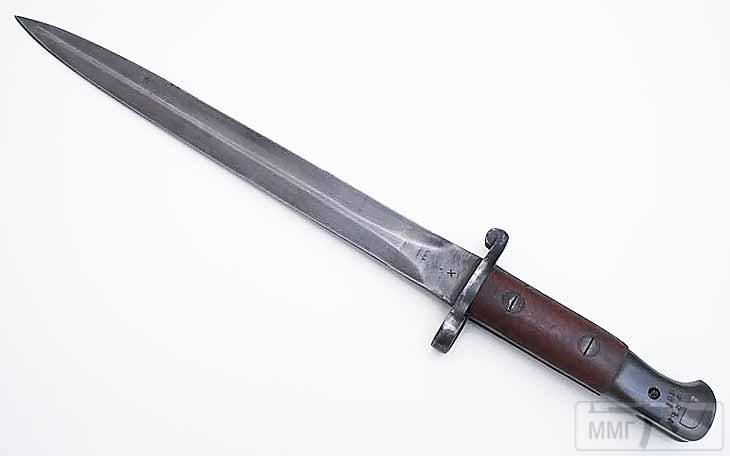

Штыки к магазинным винтовкам системы Lee-Enfield также претерпели несколько модификаций. Первым вариантом стал принятый на вооружение в 1903 году прямой двулезвийный штык длиной 430 мм к SMLE №1 Mk. I, впоследствии применявшийся и с другими модификациями винтовки системы Lee-Enfield.
Вместе с винтовкой Lee-Enfield Mk. III на вооружение поступил новый штык образца 1907 года, сделанный по образцу японского штыка 1897 года, а еще через пять лет он был заменен модификацией 1907/13 года.
Штык образца 1903 года к магазинной винтовке системы Lee-Enfield (SMLE) №1 Mk. I получил первое боевое крещение во время Второй англо-бурской войны. Штыки образцов 1907 и 1907/13 года активно использовались в период Первой мировой войны.
За это сообщение автора Рост76 поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 11:22

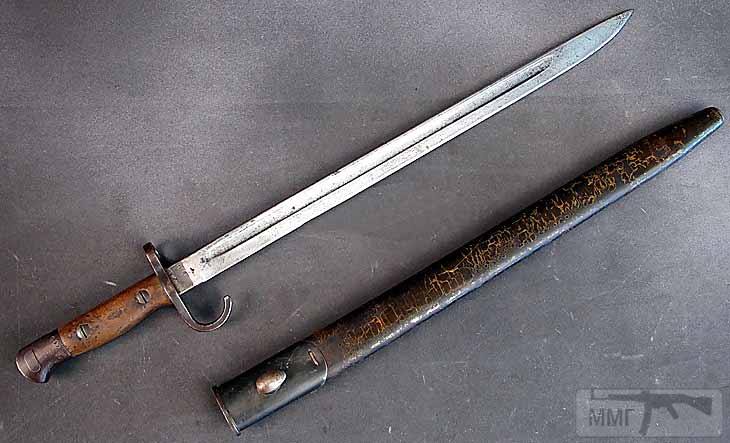

Штык образца 1903 года к магазинной винтовке системы Lee-Enfield (SMLE) №1 Mk. I и последующим модификациям
Штык образца 1903 года имеет общую длину 430 мм. Он отличается прямым двулезвийным клинком с шестью гранями. Длина клинка – 305 мм, ширина – 27 мм. Рукоять штыка образована двумя деревянными щечками, которые скрепляются с хвостовиком при помощи двух винтов.
В головке рукояти имеется Т-образный паз и пружинная защелка с внутренним расположением спиральной пружины. Прямая крестовина имеет кольцо с внутренним диаметром 16,5 мм. Штык оснащается кожаными ножнами с железным прибором, предполагающим различные варианты оформления.
Штыки образца 1903 года изготавливались «с нуля» на заводе в Энфильде или переделывались из штыков образца 1888 года, о чем свидетельствует соответствующая маркировка.
47498 - Штыки.
За это сообщение автора Рост76 поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 11:25

Штык образца 1907 года к магазинной винтовке системы Lee-Enfield (SMLE) №1 Mk. III
Штык образца 1907 года представляет собой практически точную копию японского штыка образца 1897 года. Его общая длина составляет 555 мм. Клинок длиной 435 мм имеет одно лезвие с долом с обеих сторон. Ширина клинка – 24 мм.
Рукоять штыка образована двумя деревянными щечками, которые скрепляются с хвостовиком при помощи двух винтов. В головке рукояти имеется Т-образный паз и пружинная защелка с внутренним расположением спиральной пружины.
47500 - Штыки.

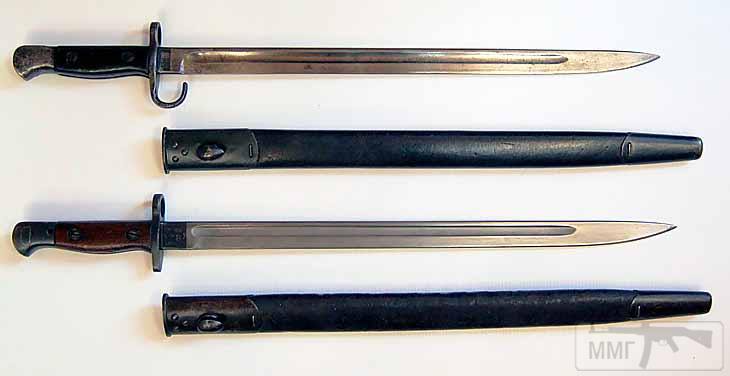

От других британских штыков штык образца 1907 года отличается крестовиной с загнутым вперед концом. Со стороны обуха клинка на крестовине имеется кольцо с внутренним диаметром 16,5 мм для крепления на ствол винтовки. Штык оснащается кожаными ножнами с железным прибором, предполагающим различные варианты оформления.
Массовое изготовление таких штыков осуществлялось с апреля 1908 года на королевском оружейном заводе в Энфильде и на частных заводах пяти субподрядчиков. Штыки различных производителей отличаются некоторыми деталями.
47501 - Штыки.

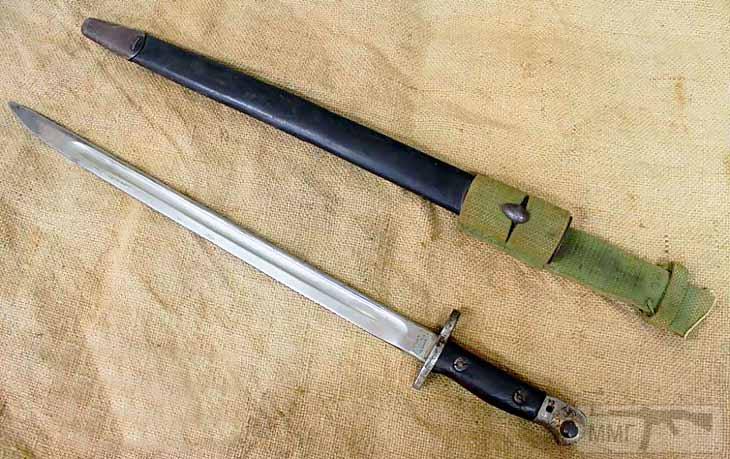

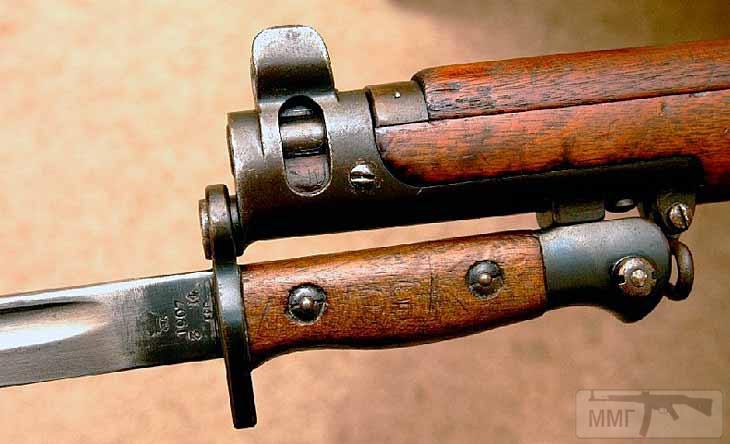

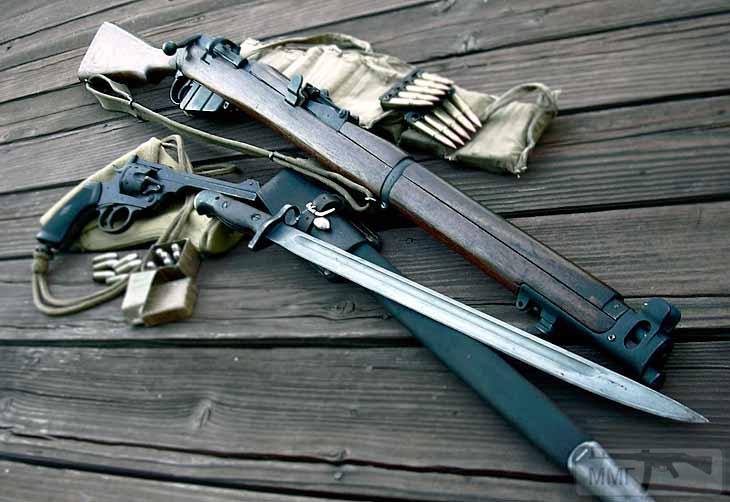

Штык образца 1907/13 года к магазинной винтовке системы Lee-Enfield (SMLE) №1 Mk. III
Штык образца 1907/13 года к магазинной винтовке системы Lee-Enfield (SMLE) №1 Mk. III является модификацией штыка образца 1907 года для той же винтовки. Штык производился «с нуля» в Великобритании, Австралии, Индии, США и других странах, а также переделывался из штыка образца 1907 года путем удаления загнутого конца крестовины.
Основные параметры штыка образца 1907/13 года (общая длина, размеры клинка и т.д.) не отличаются от параметров штыка-предшественника, однако сам штык имел значительное количество разновидностей. В частности, после 1916 года в рукояти этого штыка появилось отсутствовавшее ранее отверстие для чистки паза. Штыки также могут различаться формой головки рукояти, размерами дола на клинке и другими незначительными деталями.
47502 - Штыки.
47503 - Штыки.
За это сообщение автора Рост76 поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 11:28

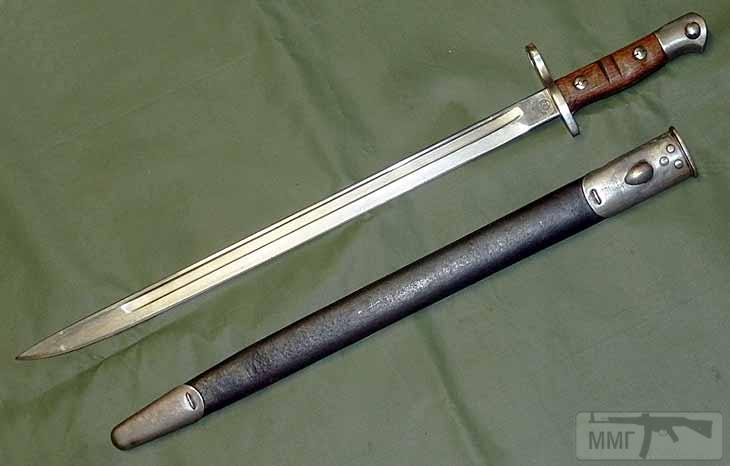

Штык образца 1913 года Mk. I к винтовке Enfield P14 образца 1914 года.
47504 - Штыки.
Вплоть до конца XIX века в британском оружейном деле преобладала нарезка стволов системы Метфорда и Энфильд. Однако в ходе Англо-Бурских войн 1899-1902 годов обе эти системы продемонстрировали серьезные недостатки по сравнению с винтовками системой Маузер образца 1888 года, активно использовавшиеся бурами.
По результатам этой войны правительство Великобритании приняло решение выпустить собственные «маузеры», разработка которых была поручена заводу в Энфильде. В 1913 году была выпущена экспериментальная винтовка образца 1913 года (сокращенно «Pattern 1913» или упрощенно «P13») калибра .236 с соответствующим штыком. Однако уже через год было принято решение переделать ее под стандартный калибр .303, вследствие чего винтовка получила новый индекс – Р14. Изменения в конструкцию штыка внесены не были.
47505 - Штыки.

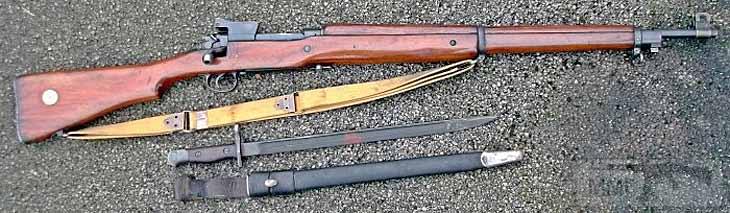

Начало Первой мировой войны задержало производство винтовки Enfield P14, и первая серийная партия таких винтовок со штыками образца 1913 года поступила на вооружение только в 1916 году. Причем в Великобритании была выпущена лишь небольшая партия штыков образца 1913 года – не более 1500 штук. В дальнейшем штыки к винтовкам Enfield P14 выпускались в США фирмами Remington и Winchester, в общей сложности изготовивших около 1,5 миллионов экземпляров.
В 1926 году при модернизации сложной и устаревшей системы обозначения вооружений британской армии штык образца 1913 года к винтовке Enfield P14 получил индекс №3 Mk.I.
47506 - Штыки.

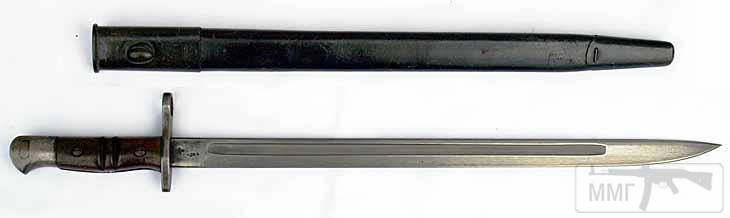

Штык образца 1913 года Mk.I к винтовке Enfield P14 образца 1914 года имеет общую длину 555 мм. Однолезвийный клинок штыка имеет дол с обеих сторон. Рукоять штыка образована двумя деревянными щечками, на которые нанесены две поперечные бороздки. Щечки рукояти скрепляются с хвостовиком двумя винтами. В головке рукояти имеется стандартный для британских штыков Т-образный паз и пружинная защёлка с внутренним расположением спиральной пружины.
47507 - Штыки.

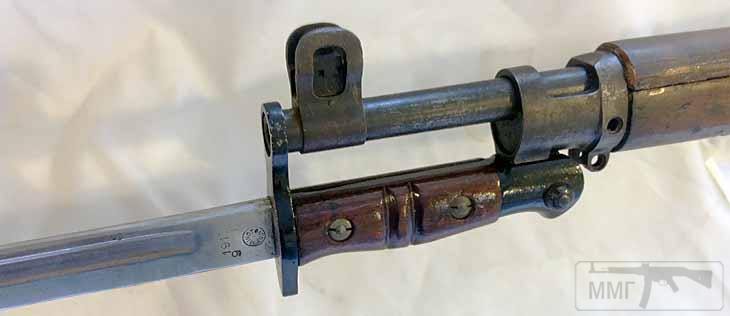

Крестовина штыка прямая, со стороны обуха имеется кольцо с внутренним диаметром 16,5 мм. Штык транспортируется в кожаных ножнах с железным прибором, состоящим из устья с овальным или круглым шпеньком и наконечника. Ножны штыков образца 1907, 1907/13 и 1913 года взаимозаменяемы. Маркировка штыка включает в себя знак модели штыка, клейма производителя, дату производства, инспекционные штампы и различные специальные обозначения. Ножны маркируются штампом фирмы-производителя.
47508 - Штыки.

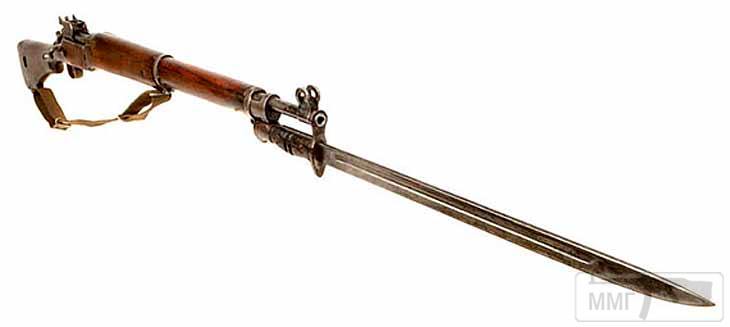

Характеристики штыка образца 1913 года Mk. I к винтовке Enfield P14 образца 1914 года:
Общая длина штыка, мм: 555;
Длина клинка, мм: 435;
Ширина клинка, мм: 24;
Внутренний диаметр кольца, мм 16,5.
За это сообщение автора Рост76 поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 16:51

Штыки №4 к британской винтовке SMLE №4.
47671 - Штыки.

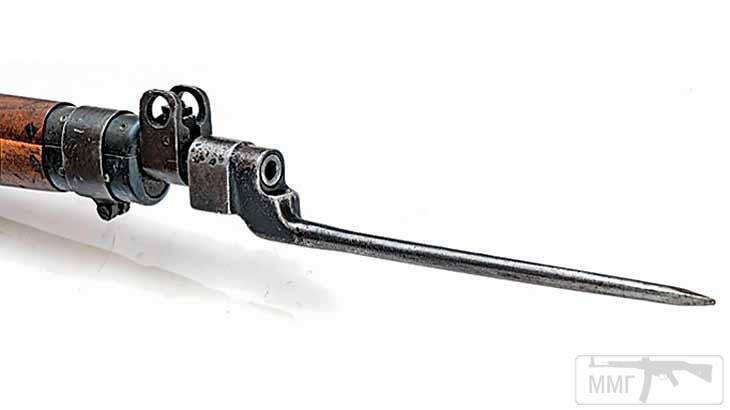

SMLE (Short Magazine Lee-Enfield) №4 – это одна из модификаций британской винтовки семейства Ли-Энфильд, производившаяся в период с 1940 по 1945 годы. Первым представителем штыков для этой винтовки стал штык №4 модификации Мk.I. Он начал выпускаться в 1941 году на заводе компании Singer Manufacturing Co, где было произведено 75 000 экземпляров.
На смену штыку №4 Мk.I пришли штыки модификаций Mk.II и MkII*, которые выпускались в период с 1941 по 1944 годы на том же заводе. При этом отдельные детали штыка также производились и собирались на других заводах Великобритании, США и Канады. В общей сложности было выпущено более 2 миллионов таких штыков.
В 1942 году был принят на вооружение штык №4 Mk.III, разработанный компанией Joseph Lucas Ltd. Контракты на его изготовление были заключены еще до прохождения штыком армейских испытаний. В общей сложности было произведено 196 200 штыков данной модели.
47672 - Штыки.

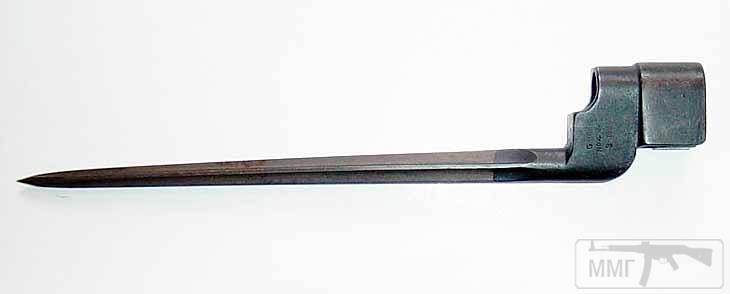

На смену штыку №4 Мk.I пришли штыки модификаций Mk.II и MkII*, которые выпускались в период с 1941 по 1944 годы на том же заводе. При этом отдельные детали штыка также производились и собирались на других заводах Великобритании, США и Канады. В общей сложности было выпущено более 2 миллионов таких штыков.
В 1942 году был принят на вооружение штык №4 Mk.III, разработанный компанией Joseph Lucas Ltd. Контракты на его изготовление были заключены еще до прохождения штыком армейских испытаний. В общей сложности было произведено 196 200 штыков данной модели.
47673 - Штыки.

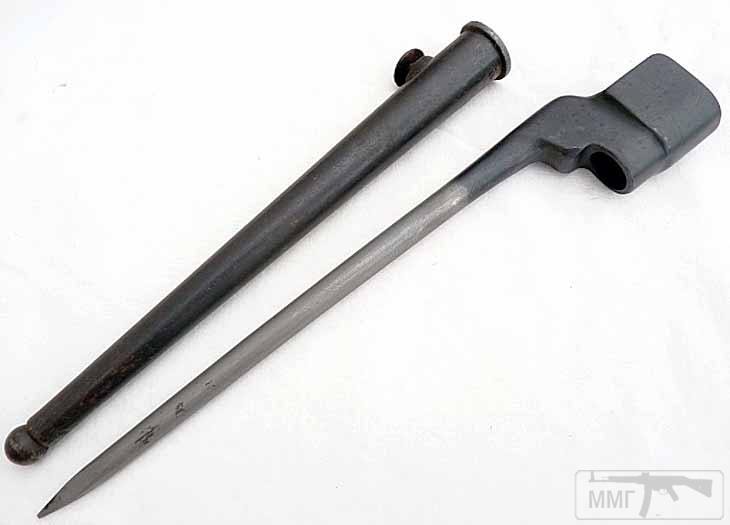

Штыки №4 модификаций Мk.I, Mk.II, Mk.II* и Mk.III имеют различные технические характеристики. Так, общая длина штыка №4 Мk.I составляет 251 мм, все последующие штыки имеют длину 254 мм.
Штык №4 Мk.I имеет прямой четырехгранный клинок игольчатого типа с долами во всех гранях. Длина клинка – 200 мм, ширина – 15 мм. Другие штыки этой серии имели игольчатый клинок овального сечения длиной 203 мм. Ширина клинка осталась неизменной. В первом штыке серии №4 имеются долы во всех гранях клинка, впоследствии для упрощения технологии производства от нарезания долов отказались.
За это сообщение автора Рост76 поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 16:52

47674 - Штыки.
Все штыки имеют короткую ступенчатую трубку с пружинной защелкой. При производстве штыков №4 Мk.I и Mk.II трубка и клинок являются единым целым, в штыке Mk.II* эти элементы стали производиться отдельно и крепиться друг к другу на одном из технологических этапов, а в штыке Mk.III в отличие от других модификаций штыка №4 даже трубка изготавливалась с использованием нескольких деталей, соединяемых при помощи сварки.
47675 - Штыки.

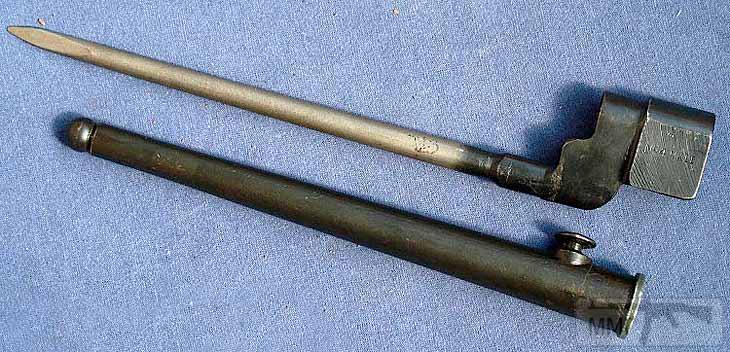

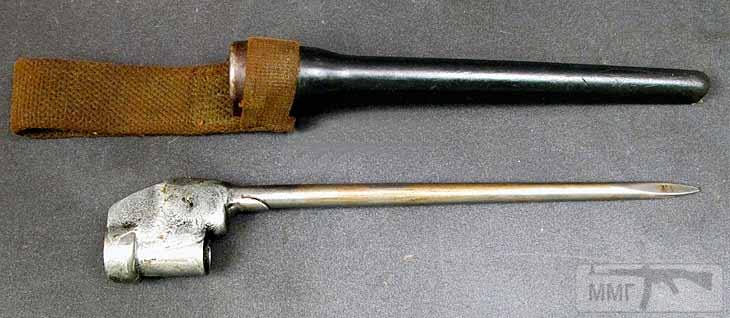

Штыки комплектовались стальными или пластиковыми ножнами с пуговкой. Маркировка штыка состоит из названия модели, монограммы короля, клейма производителя и штампа приемки на клинке и обозначения модели ножен на их устье.
47676 - Штыки.
За это сообщение автора Рост76 поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 19:16

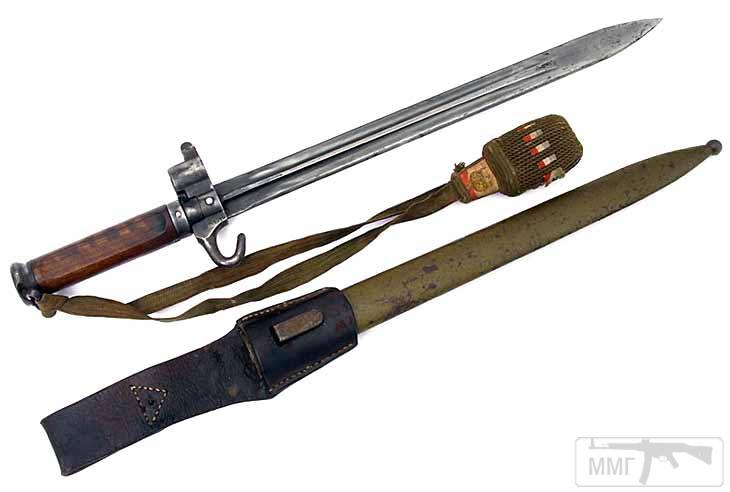

Венгерские штыки образца 1935 года к винтовке Mannlicher M1935.
47683 - Штыки.
После окончания Первой мировой войны и распада Австро-Венгерской империи на вооружении Австрии и Венгрии остались винтовки Mannlicher образца 1895 года, отличавшиеся скользящим затвором «прямого действия» и пачечным заряжанием. Если в начале ХХ века эта винтовка могла считаться революционной, то к середине 30-х годов она была уже устаревшей моделью и нуждалась в совершенствовании.
В 1933 году на оружейном заводе Fegyver es Gepgyar в Будапеште была разработана новая винтовка под патрон 8x56 R. Основные конструктивные элементы этой винтовки были созданы по системе Фердинанда фон Маннлихера. В 1935 году винтовка была принята на вооружение под названием «Gyalogsagi Puska 35 Minta», а в международных каталогах оружия она обозначается как «Mannlicher M1935 Infantry Rifle».
47684 - Штыки.

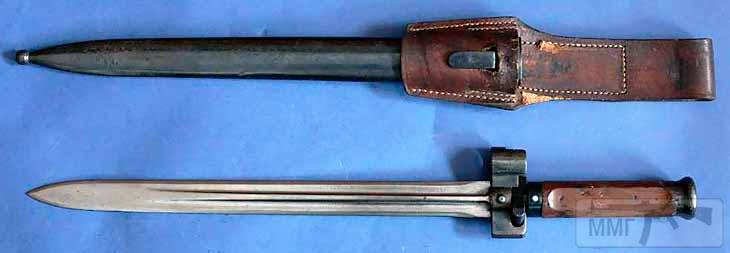

К винтовке системы Mannlicher образца 1935 года выпускались четыре типа штыков – пехотный для рядового состава, пехотный для унтер-офицерского состава, кавалерийский для рядового состава и кавалерийский для унтер-офицерского состава. Кавалерийские штыки должны были применяться с карабинами системы Mannlicher, однако такие карабины так и не были созданы и штыки использовались с обычными винтовками.
Венгерские штыки образца 1935 года к винтовке системы Маннлихера имеют общую длину 480 мм. Двулезвийный клинок имеет ребро посередине. Штыки имеют цельную деревянную рукоять с плоскими боками и цилиндрическим пазом в головке. В основании рукояти имеется поворотная пружинная защелка.
47685 - Штыки.

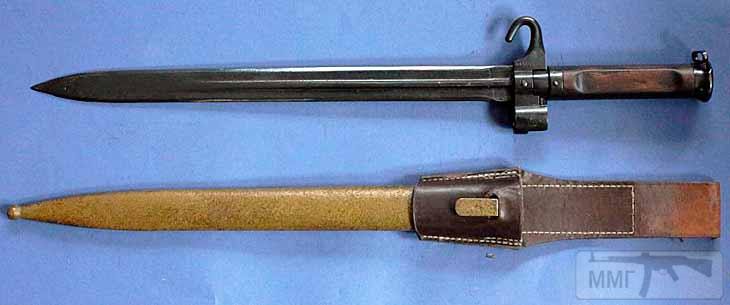

Крестовина штыка имеет кольцо для ствола с внутренним диаметром 15,5 мм. У штыков для рядового состава крестовина прямая, а в штыках, предназначенных для унтер-офицеров, конец крестовины загнут. На кольце располагается прямоугольный вырез для основания мушки. Кавалерийские штыки также имеют дополнительную мушку для корректировки прицельной линии при стрельбе.
Унтер-офицерские штыки имеют в головке рукояти подвижную металлическую петлю для прикрепления темляка. В штыках для рядовых бойцов такая петля отсутствует. Все штыки комплектуются стальными ножнами с крючком и шариком на конце. На штыках имеются клейма приёмки и порядковые номера, состоящие из заглавной буквы и цифр.
47686 - Штыки.

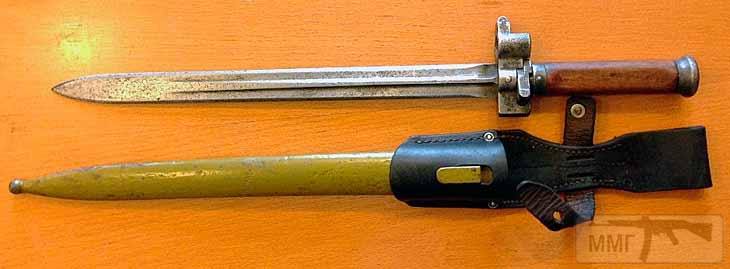

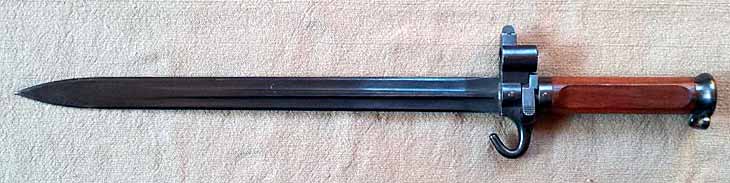

Штыки к винтовке системы Mannlicher образца 1935 года состояли на вооружении венгерской армии, в том числе – в период Второй мировой войны. Эти штыки также применялись с винтовкой Маннлихера образца 1943 года и пистолет-пулеметами системы Кирали образца 1939 и 1943 года.

Характеристики штыка образца 1935 года к винтовке Mannlicher M1935:
Общая длина штыка, мм: 480;
Длина клинка, мм: 340;
Ширина клинка, мм: 25;
Внутренний диаметр кольца, мм: 15,5.
47687 - Штыки.
За это сообщение автора Рост76 поблагодарил:
Sanek
Рейтинг: 8.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 19:20

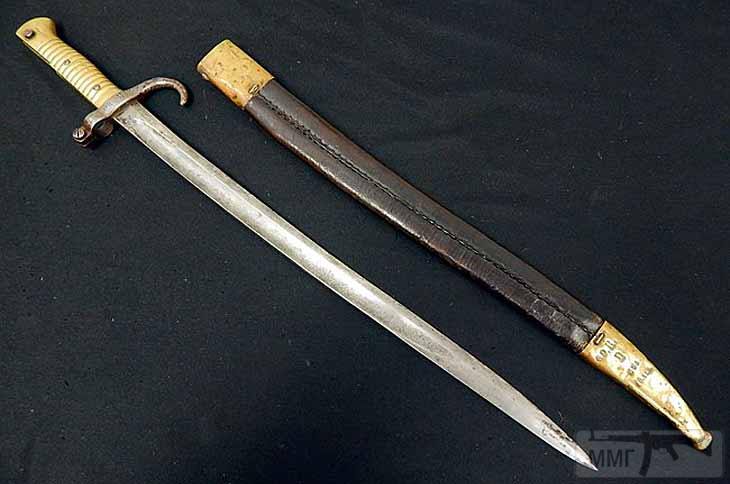

Баварский штык образца 1869 года к винтовке Вердера.
47688 - Штыки.
Винтовка Mauser образца 1871 года не была единственным оружием, рассматривавшийся для принятия на вооружение прусской армии. Главным ее оппонентом была винтовка Werder, разработанная мастером-оружейником из Баварии Йоханесом Людвигом Вердером и принятая на вооружение войск Баварского королевства.
За основу была взята конструкция американского карабина системы Peabody. В частности, Вердер применил затвор и общую компоновочную схему, применявшиеся в карабине Peabody. Однако были существенные отличия в устройстве УСМ, курка и выбрасывателя. Также Вердер ввел единую ложу, не собирающуюся из приклада и цевья.
47689 - Штыки.

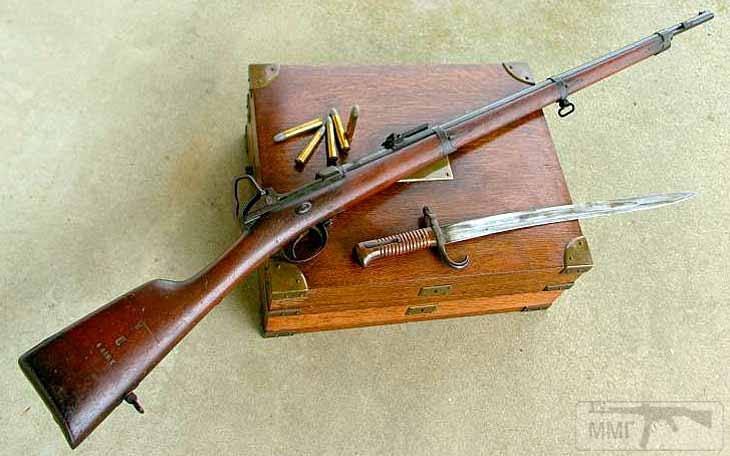

В отличие от оружия Peabody, славившегося своей надежностью, винтовка Werder была не столь надежной. Но ее скорострельность (хорошо тренированный солдат мог сделать 28 выстрелов за минуту, средняя же скорострельность составляла 15-20 выстрелов в минуту) поражала современников. Винтовка сразу же была окрещена «Bavarian Lightning Rifle» или «Bayerisch Blitz» («баварская винтовка-молния»).
В 1871 году винтовки Werder были переделаны под новый патрон, начиненный бездымным порохом. К таким винтовкам нового образца был сделан облегченный штык с уменьшенным диаметром трубки крестовины. Поскольку ствол винтовки напоминал ствол винтовки Маузера образца 1871 года и совпадал с ним по диаметру, штык мог примыкаться и к винтовкам Маузера.
47690 - Штыки.
Клинок напоминает формой ятаган, с двух сторон клинка проделан дол. Рукоять с поперечными канавками в ней отливалась из латуни. Спинка рукояти срезана до придания формы одной либо двух ступеней. В навершии рукояти штыка - паз в виде буквы "Т". В пазу расположена защелка, на рукояти установлена пластинчатая пружина. Крестовина отлита из стали, нижний конец загнут к острию, верхний конец оканчивается трубкой для крепления к оружию. Трубка образована двумя лапками крестовины, скрепленными одним винтом. Ножны сшиты из черной кожи, их устье и наконечник, образующие прибор - латунные. Устье снабжено скобой для крепления к ремню.
47691 - Штыки.

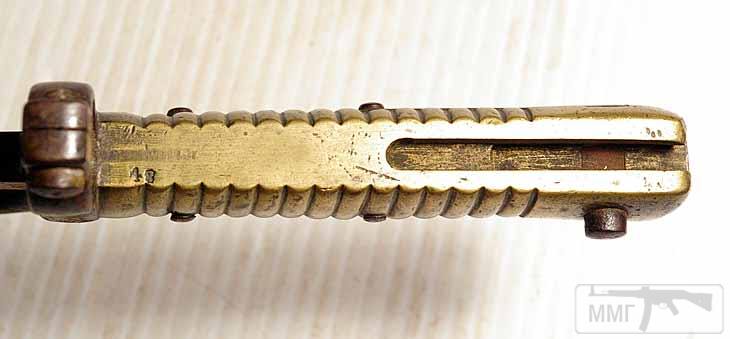

На пяте клинка ставился штамп производителя. На крестовине расположены оттиски приемки и части, к которой был приписан штык, и инвентарный номер, также выбитый и на устье ножен.
Штык представлял собой переделку старого штыка к винтовке Werder образца 1869 года. Переделка велась путем срезания части спинки рукояти, что придавало ей вид одной или двух ступенек. Также уменьшался внутренний диаметр кольца крестовины.
Штык использовался с разными типами ножен. Часть из них являлась переделками из старых, другая часть была заново произведена специально для этого штыка.
47692 - Штыки.
За это сообщение автора Рост76 поблагодарил:
Sanek
Рейтинг: 8.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 19:38

Баварский саперный штык-тесак к винтовке Маузера образца 1871.
47698 - Штыки.

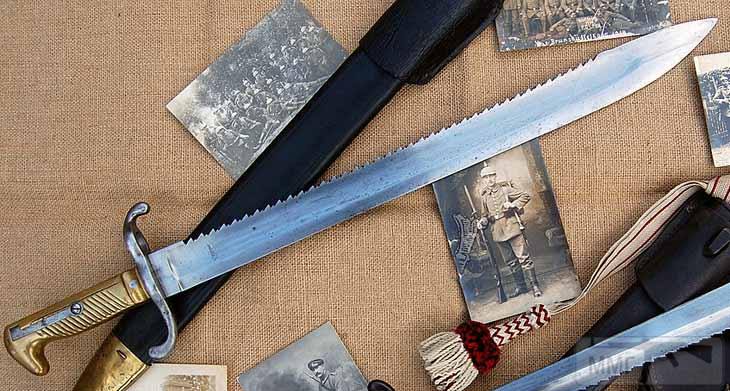

Несмотря на то, что на вооружении армии Баварского королевства уже имелась своя винтовка системы Вердера, намного более скорострельная и с более совершенным затвором, однозарядная винтовка Маузера образца 1871 года все же поступила на вооружение баварских саперных частей, для которых скорострельность не была столь важна. Однако штык, выдававшийся с этой винтовкой, был признан бесполезным. Его было непросто применять в качестве инструмента во время работы, и чаще всего он был только обузой. Поэтому к середине 1877 года саперы получили новый штык, созданный по образцу прусского штыка тесачного типа и по размерам сравнимый со штыком к винтовке Маузера, правда, баварский саперный штык имел более длинный клинок, длиннее, чем у прусского образца, была и его не заточенная часть.
47699 - Штыки.
На прямом клинке с обеих сторон проделан широкий дол. Клинок заточен с одной стороны, но боевой конец обоюдоострый и чуть более широкий. Обух штыка представляет собой пилу, состоящую из 17-38 двойных зубцов и резко повышающую практическую ценность оружия. Рукоятка штыка отлита из латуни. Чтобы саперу было удобней удерживать штык, со стороны ладони отлито 17 бороздок, идущих под наклоном. Головка рукояти содержит в себе паз, напоминающий формой букву «Т», и защелку, пластинчатая пружина которой расположена снаружи. Крестовина отливалась из стали, ее форма представляет собой латинскую букву «S». Со стороны спинки рукояти в крестовине находится кольцо диаметром 17,4 мм, в которое вставляется ствол винтовки. Ножны шились из черной кожи, к ним крепился прибор, отливавшийся из латуни. Прибор состоял из устья и наконечника, конец которого отливался в форме сплюснутого шарика. Устье ножен отливалось со скобой для крепления к форме.
47700 - Штыки.

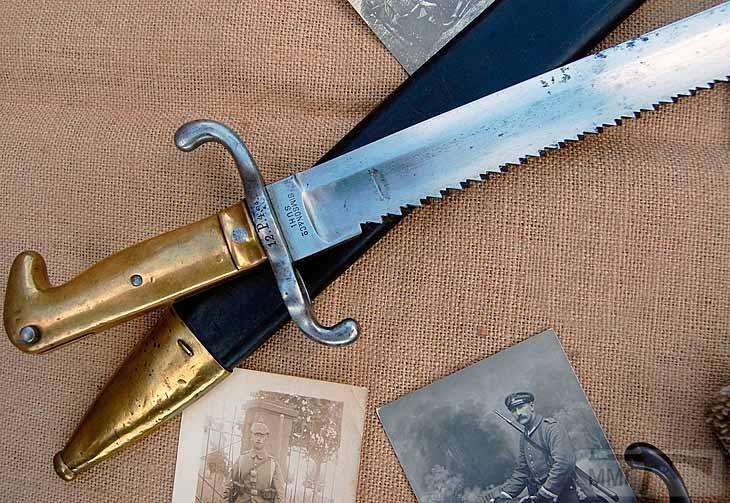

Штамп фирмы-производителя ставился на пяте клинка, точнее, на левой ее стороне. Оттиски приемок - на головке рукояти, однако они могут встречаться и на прочих деталях. Устье ножен и средняя часть крестовины штыка отмечались учетным номером, там же указывалась воинская часть, к которой штык был приписан.

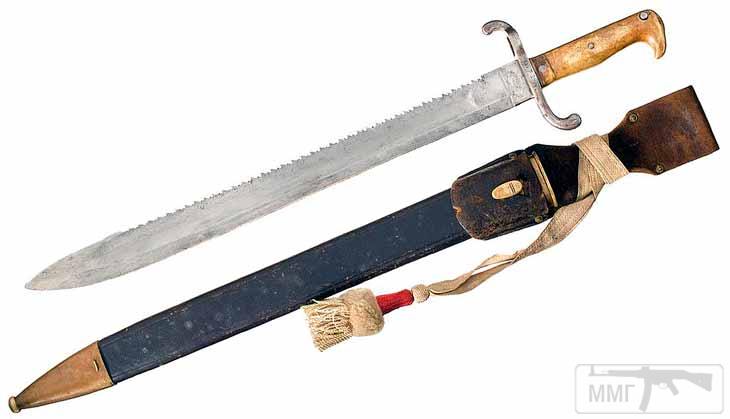

Пила, размещенная на спинке клинка штыков, оказалась крайне удачным решением, впоследствии перекочевавшим и на штык-ножи и использующимся и по сей день. Так, к примеру, пила встречается на знаменитом штык-ноже к АК, славящемся своей многофункциональностью.
47701 - Штыки.
За это сообщение автора Рост76 поблагодарил:
Sanek
Рейтинг: 8.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Генерал-лейтенант
Генерал-лейтенант
Спонсор форума
Спонсор форума
Сообщения: 16181
Зарегистрирован: 03 янв 2018
Поблагодарили: 80626 раз
Карма: +10/-0

Штыки.

Где Рост76 » 24 фев 2019, 20:04

Штык образца 1871 года к пехотной винтовке системы Маузера образца 1871.
47702 - Штыки.

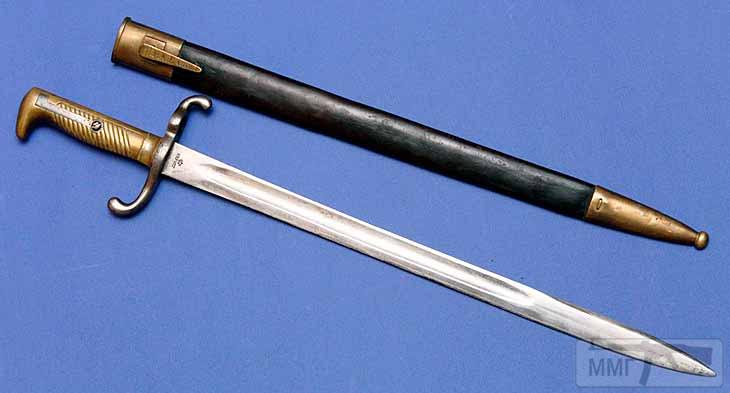

Франко-прусская война подходила к концу. Париж был осажден войсками Пруссии. Из-за возможности появления голода и болезней французское правительство решило подписать перемирие. Первого марта передовые немецкие части вошли в Париж. Солдаты прусского авангарда были вооружены новыми однозарядными винтовками Маузера образца 1871 года.
Винтовка была разработана в 1870 году братьями Маузер: Вильгельмом и Паулем. Хотя затвор напоминал устаревшее игольчатое оружие, в нем сочетались ударник и боевая пружина, что давало огромное преимущество в скорострельности. После того, как винтовка была заряжена патроном, не нужно было взводить курок: он взводился автоматически, одновременно с закрыванием затвора. Также прочный затвор позволял заряжать боеприпасы с усиленным зарядом пороха, что повышало боевые качества винтовки. Чтобы новое оружие было полезно не только в огневом контакте, оно снабжалось штык-тесаком.
47703 - Штыки.

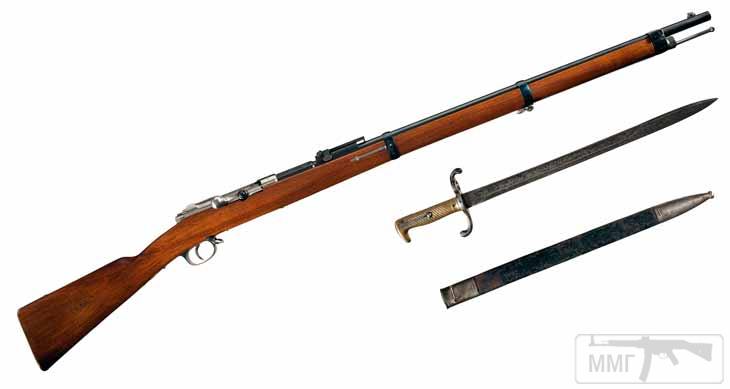

Прямой клинок штык-тесака с двумя долами был заточен только с одной стороны. Однако это не относилось к первой трети клинка (так называемому «боевому концу»), заточенной с обеих сторон. Рукоять штыка отлита из латуни. В головке рукояти - паз в форме буквы «Т» и пружинная защелка. Расположение пружины - внешнее. Крестовина отливалась из стали и своей формой напоминает букву «S», со стороны спинки клинка имеет кольцо диаметром 17,4 мм для ствола винтовки. В кожаные ножны вшивался латунный прибор из наконечника и устья. К устью крепился шпенек (в штыках, шедших на вооружение частей Баварии - скоба). Однако во время Первой Мировой для ускорения производства стали выпускать металлические ножны, наконечник которых имел форму шарика.
Маркировка производителя ставилась с левой стороны пяты клинка. Клейма приемок - на устье ножен, головке рукояти, обухе и крестовине. В разных частях Германской Империи на обухе ставилась разная монограмма правителя.
47704 - Штыки.

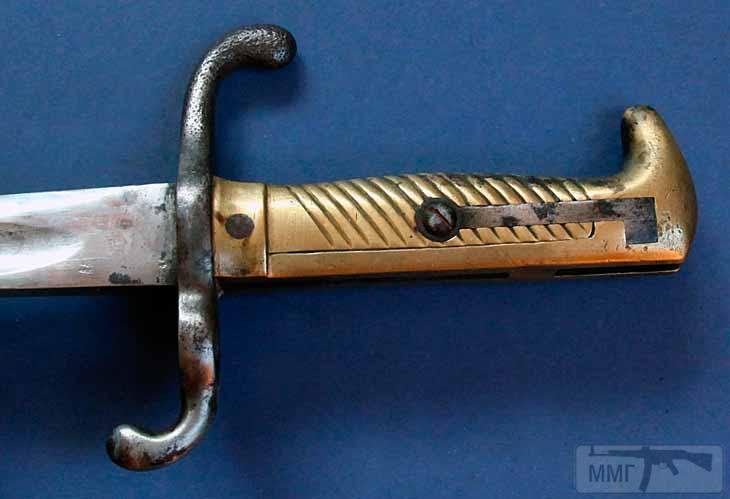

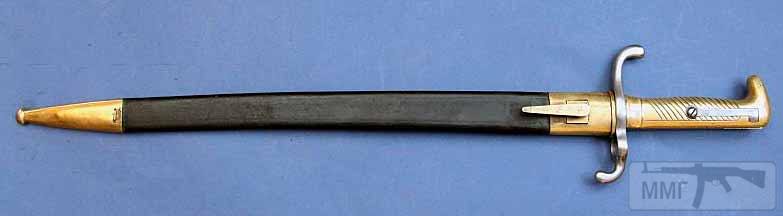

Штык также выпускался и в «парадном» варианте, производимом частными подрядчиками. Хотя на самом деле, называть его парадным не совсем верно, потому что штык покупался военнослужащими за свой счет и носился с формой вне мест прохождения военной службы. Парадный штык не мог использоваться с винтовкой из-за меньшего диаметра трубки крестовины. Также вместо пружинной защелки - ее имитация.
«Парадный» штык образца 1871 года меньше и легче обычного. На клинке присутствует травление. Чаще всего это различные девизы и орнаменты. Однако же присутствуют и другие варианты травления, например, номер воинской части.
Парадные версии штыка образца 1871 года могут незначительно отличаться друг от друга. Прежде всего, за счет некоторых деталей и размеров. Это объясняется тем, что штык выпускался частными мастерскими.
47705 - Штыки.

Ответить

Вернуться в «Холодное оружие»
