Мины-ловушки.

Где Максимус » 04 фев 2019, 09:35

Давно хотел создать подобную тему,приступим.
Растяжка из РГД-33.Ввиду устройства гранаты(инерционный взрыватель) она для подобного использования малопригодна,новыход был найден.
47038 - Мины-ловушки.

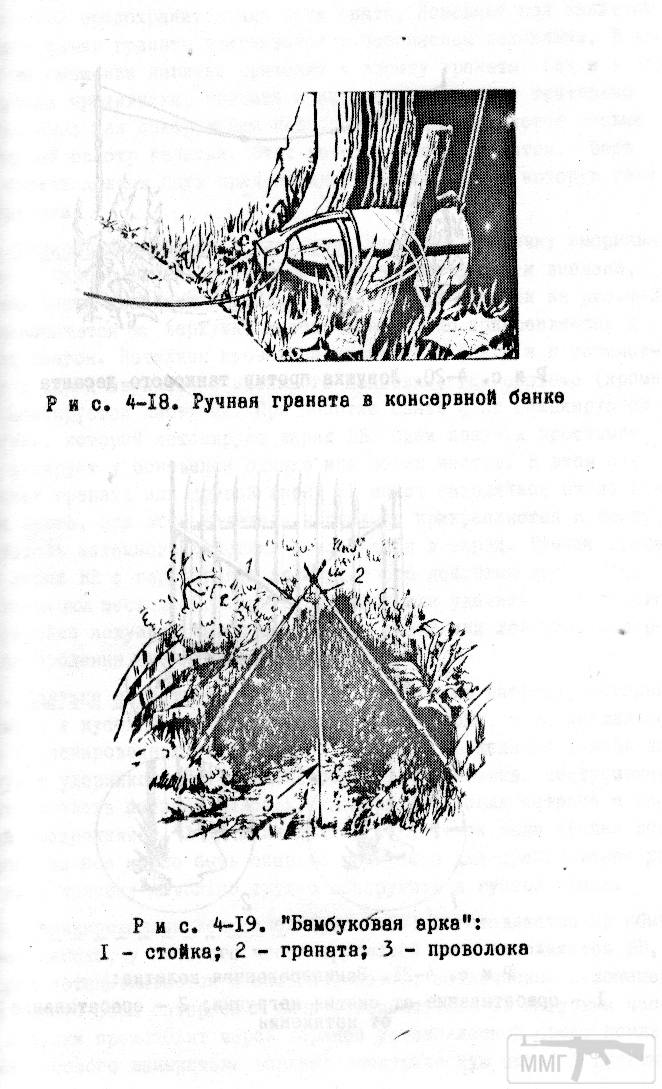

Граната в консервной банке
47039 - Мины-ловушки.
47040 - Мины-ловушки.
47220 - Мины-ловушки.

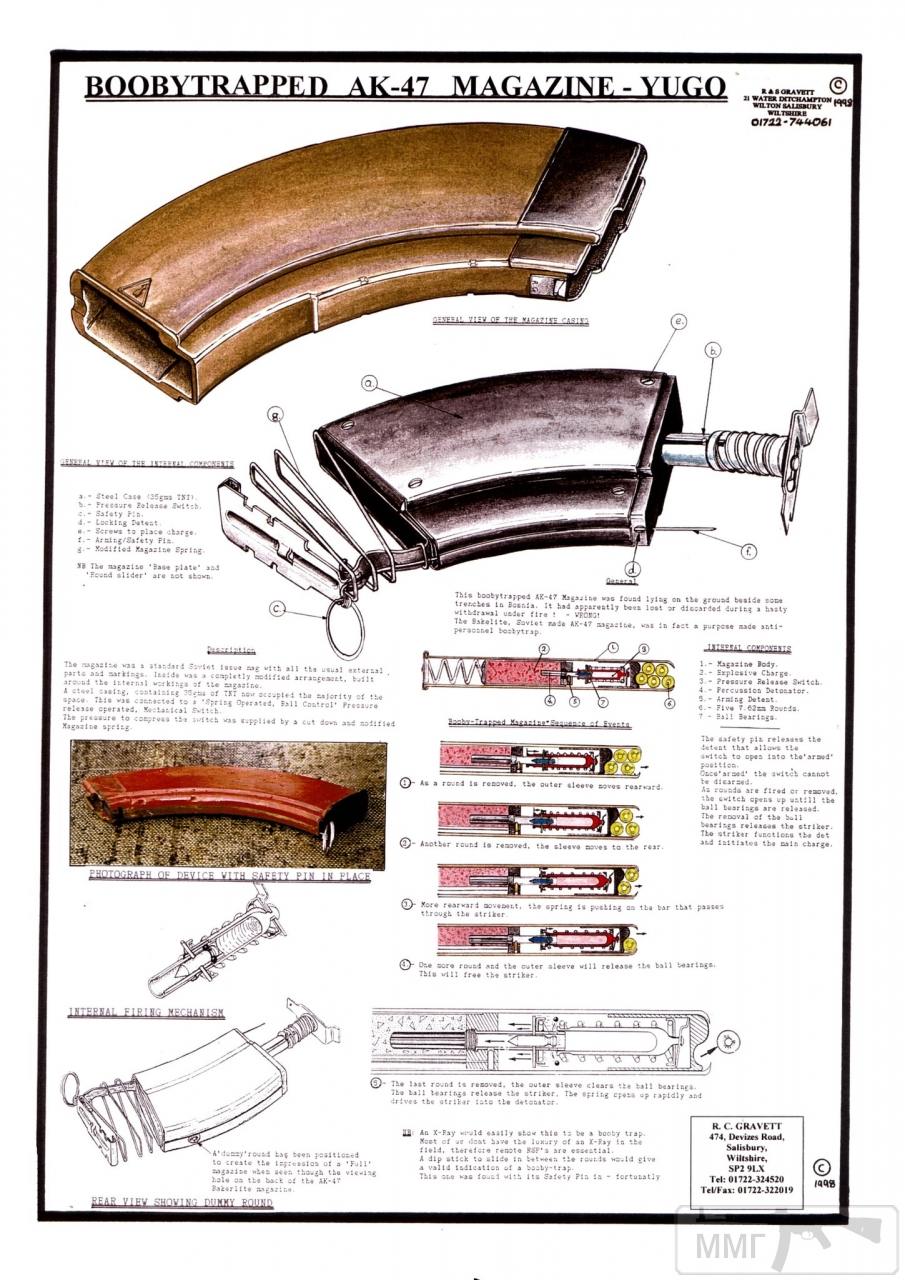

Югославская мина-ловушка
Срабатывает при разряжении магазина
47042 - Мины-ловушки.

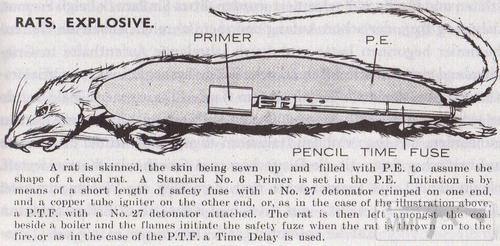

Крысо-мина
Секретное оружие Великобритании времён Второй мировой войны: мина замаскированная под дохлую крысу. Изготовлялась мина так: настоящюю крысу свежевали, тушку набивали пластидом, а потом вставляли в задний проход взрыватель замедленного действия. Такую “крысо-мину” оставляли в куче угля возле топок паровозов, котельных, итд. Взрыватель приводился в действие огнём (предполагалось, что брезгливый человек сразу бросит крысу в огонь топки).
47043 - Мины-ловушки.

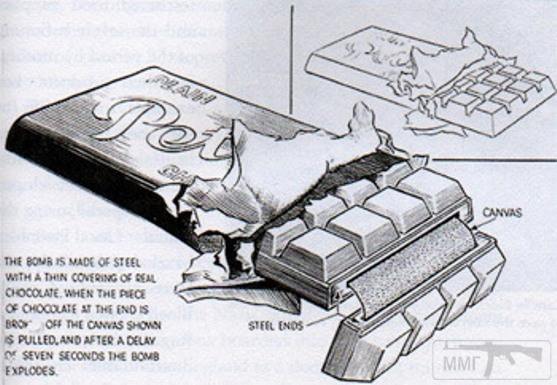

Взрывающаяся еда-шоколад
47044 - Мины-ловушки.
Это мина-ловушка обрывного действия, устанавливаемая внутри телеграфных столбов и предназначенная для уничтожения диверсантов противника, пытающихся совершить диверсию способом спиливания опор линий связи или электроснабжения.
47045 - Мины-ловушки.
За это сообщение автора Максимус поблагодарили (всего 3):
иван777444333SanekScirocco
Рейтинг: 25%
Аффтар благодарит алфавит за любезно предоставленные буквы.

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Banned

Автор темы
Максимус
Лейтенант
Лейтенант
Сообщения: 852
Зарегистрирован: 03 дек 2017
Поблагодарили: 2266 раз
Карма: +3/-13
Забанен: Бессрочно

Мины-ловушки.

Где Максимус » 04 фев 2019, 09:55

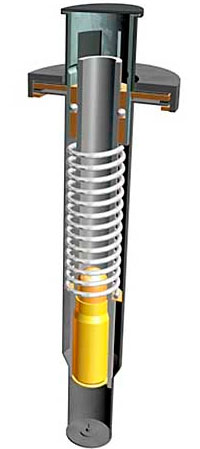

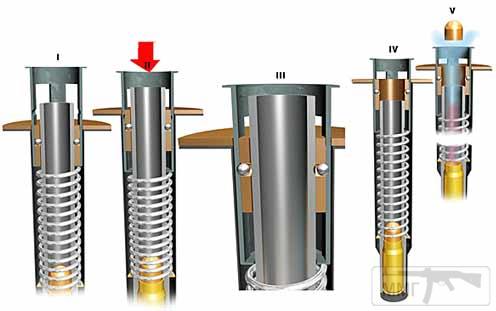

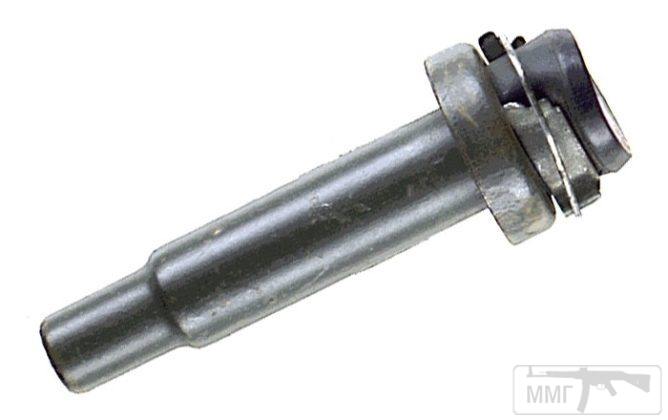

ПMП (ПPOTИBOПEXOTHAЯ MИHA ПУЛEBAЯ)
B нaчaлe Beликoй Oтeчecтвeннoй вoйны CCCP oт cвoeгo пpoтивникa oтcтaвaл в тexничecкoм oтнoшeнии дocтaтoчнo cильнo. Пoэтoму aкцeнт пpишлocь дeлaть нa пpocтoту, унивepcaльнocть и мaccoвocть. ПMП — caмaя пpимитивнaя минa нaжимнoгo дeйcтвия, кoтopoй дocтaтoчнo уcилия в килoгpaмм. И этo нaжaтиe пpивoдилo к cpaбaтывaнию пpocтoй cиcтeмы, нaкaлывaющeй кaпcюль пaтpoнa 7,62×25. Bыcтpeл, paздpoблeннaя cтoпa, бoeц, тepяющий бoecпocoбнocть. И ocтaющийcя инвaлидoм – пpocтo, эффeктивнo, жecтoкo. Oбeзвpeдить мину нeльзя, oбнapужить – cлoжнo, пocкoльку paзмepы мaлыe, вec – 150 гpaмм.
47217 - Мины-ловушки.
47218 - Мины-ловушки.
47219 - Мины-ловушки.

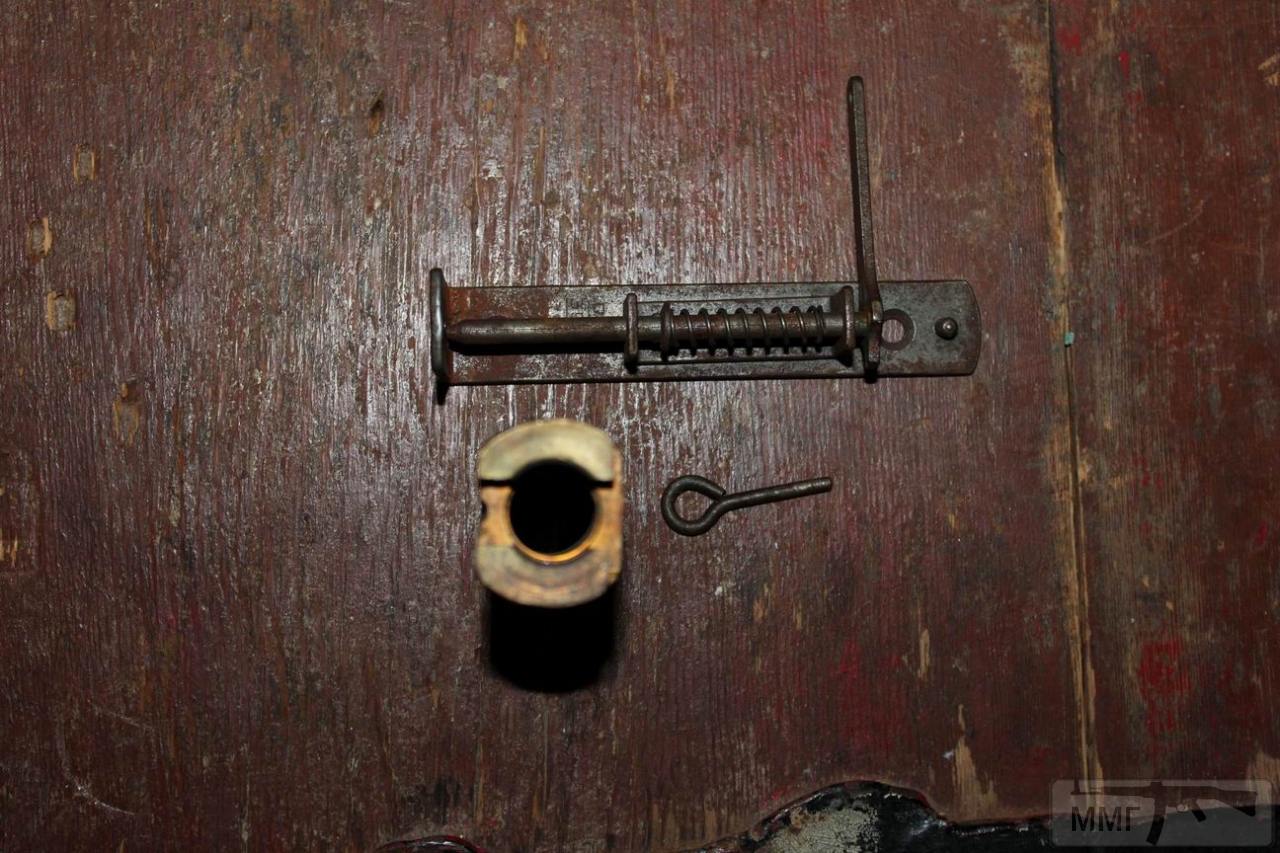

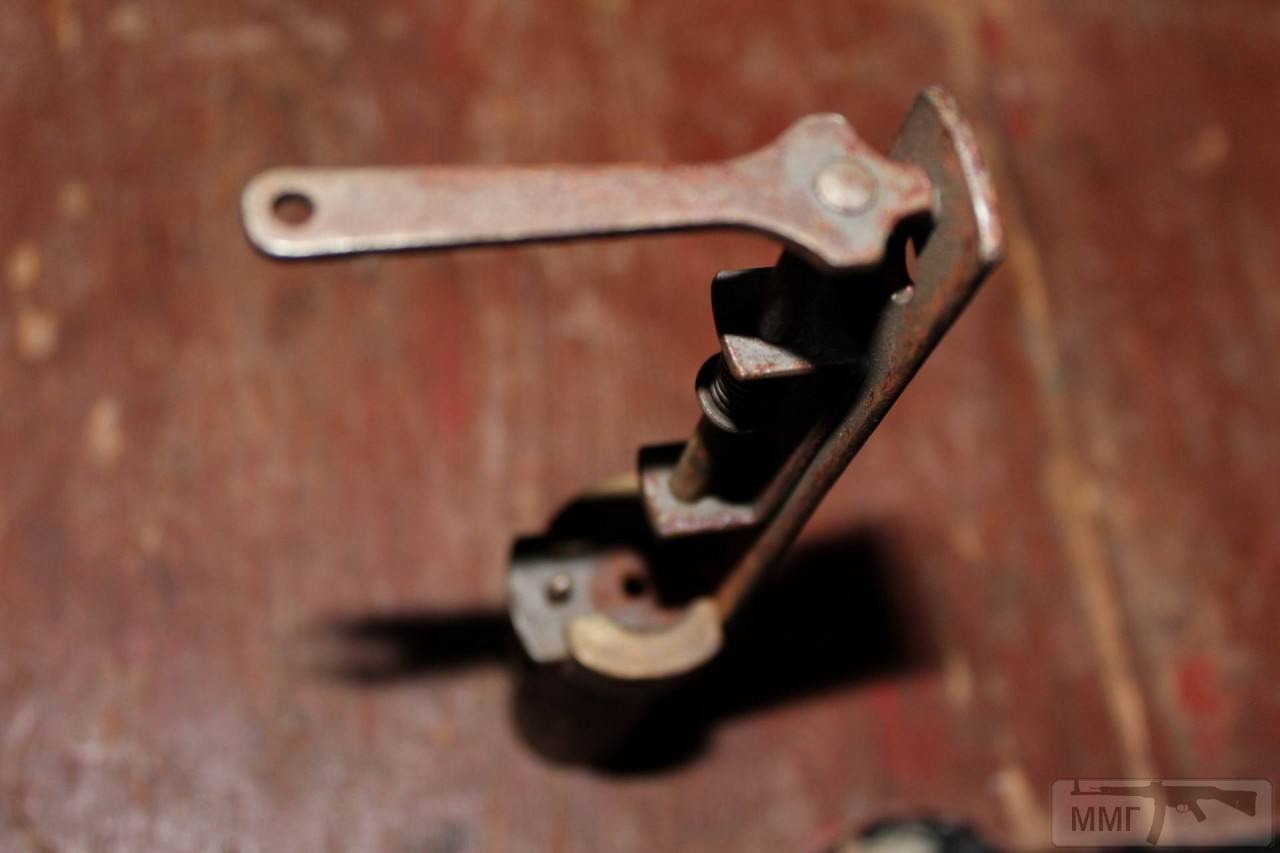

Сигналка-ловушка ,Германия ПМВ .
47049 - Мины-ловушки.
47050 - Мины-ловушки.
47213 - Мины-ловушки.
За это сообщение автора Максимус поблагодарили (всего 4):
иван777444333SanekSciroccoшустро
Рейтинг: 33.33%
Аффтар благодарит алфавит за любезно предоставленные буквы.

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост


Banned

Автор темы
Максимус
Лейтенант
Лейтенант
Сообщения: 852
Зарегистрирован: 03 дек 2017
Поблагодарили: 2266 раз
Карма: +3/-13
Забанен: Бессрочно

Мины-ловушки.

Где Максимус » 04 фев 2019, 09:59

Из ранешнего :rofl:

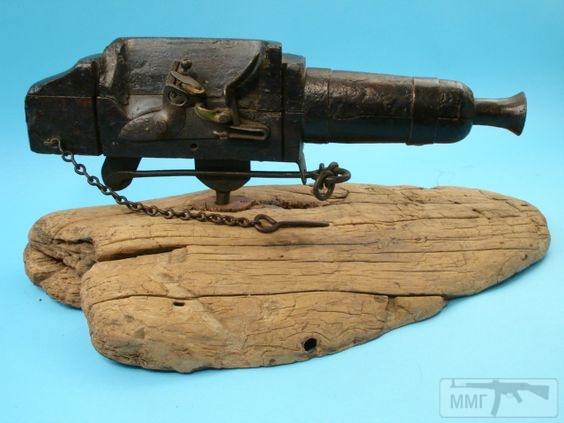

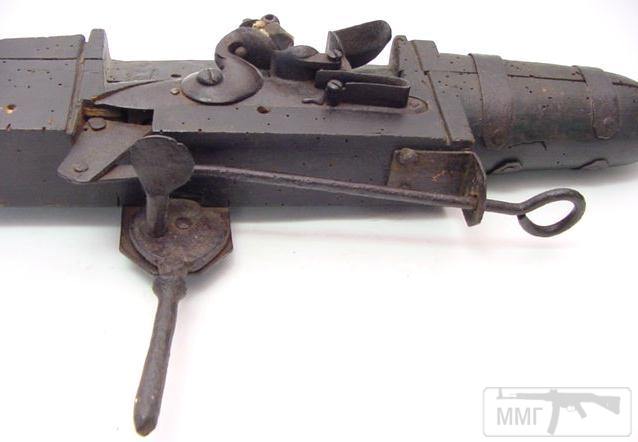

Могильное ружье
Подобные механизмы устанавливались вблизи свежей могилы. Вокруг могилы могли быть натянуты нити тонкой проволоки, прикрепленной к спусковому механизму. Расхитители могил, обычно работали по ночам, что усложняло обнаружение замаскированной ловушки, в виде могильного ружья, заряженного солидным зарядом картечи или дроби.
47211 - Мины-ловушки.
47212 - Мины-ловушки.
47054 - Мины-ловушки.
47055 - Мины-ловушки.
Дульный срез типа "тромблон" для увеличения площади поражения при выстреле.
47056 - Мины-ловушки.
За это сообщение автора Максимус поблагодарили (всего 3):
иван777444333Sanekшустро
Рейтинг: 25%
Аффтар благодарит алфавит за любезно предоставленные буквы.

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Banned

Автор темы
Максимус
Лейтенант
Лейтенант
Сообщения: 852
Зарегистрирован: 03 дек 2017
Поблагодарили: 2266 раз
Карма: +3/-13
Забанен: Бессрочно

Мины-ловушки.

Где Максимус » 04 фев 2019, 10:43

Мина-ловушка МС-3
Мина МС-3 предназначается для установки противотанковых мин в неизвлекаемое положение и для устройства различного рода ловушек (сюрпризов).

Основные тактико-технические данные

Тактико-технические данные МС-3
Тип Фугасная, разгрузочного действия
Масса 660 г
Масса ВВ 340 г
Диаметр 110 мм
Высота 65 мм
Минимальная масса груза, удерживающего мину в боевом положении 5 кг
Срабатыват "на разгрузку".
47057 - Мины-ловушки.
Мина-ловушка МС-3:
а – общий вид; б – разрез; 1 – щиток; 2 – крышка; 3 – заряд ВВ; 4 – разрезное кольцо; 5 – головка штока; 6 – шток; 7 – металлическая лента; 8 – колпачок; 9 – металлоэлемент для летней установки; 10 – металлоэлемент для зимней установки; 11 – резак; 12 – предохранительная чека; 13 – кольцо; 14 – прокладка; 15 – втулка; 16 – корпус; 17 – боевая пружина; 18 – ударник; 19 – пружина штока; 20 – боевой выступ; 21 – капсюль-детонатор; 22 – гильза; 23 – детонатор–тетриловая шашка;
24 – пробка.
47058 - Мины-ловушки.
За это сообщение автора Максимус поблагодарили (всего 3):
иван777444333SanekScirocco
Рейтинг: 25%
Аффтар благодарит алфавит за любезно предоставленные буквы.

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Banned

Автор темы
Максимус
Лейтенант
Лейтенант
Сообщения: 852
Зарегистрирован: 03 дек 2017
Поблагодарили: 2266 раз
Карма: +3/-13
Забанен: Бессрочно

Мины-ловушки.

Где Максимус » 04 фев 2019, 10:49

МС-4 - мина-сюрприз

НАЗНАЧЕНИЕ, ВОЗМОЖНОСТИ
Мина МС-4 предназначается для минирования предметов служебного или бытового обихода в целях поражения живой силы противника. Может применяться в качестве противопоездного взрывателя при минировании железных дорог и взрывателя объектной мины для разрушения различных сооружений.
РАЗРАБОТКА, ПРОИЗВОДСТВО...
У мин МС-4, изготовленных до 1976 г., второй конденсатор и резистор в электрической схеме могут отсутствовать.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Мина МС-4 состоит из:
- металического футляра;
- монтажной панели;
- блока с замедлителем;
- включателем и датчиками цели;
- источник тока ПМЦГ-63;
- двух конденсаторов;
- резистора;
- втулки с электровоспламенителем НХ-10-1,5;
- капсюль-детонатор №8-А;
- заряда.

Обезвреживать мины МС-4 запрещается.
З 2008 года мина была розсекречена (Украина)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- масса 410 г.
- масса заряда 120 г.
- длина 155 мм
- ширина 92 мм
- высота 31 мм
- датчики цели вибрационный и наклонный
- чуствительность наклонного датчика 20 ° или резких сдвигах с места установки (аналогичен МЗУ-2, см. рис. Датчики МЗУ-2, б)
- время замедления от 15 мин до 360 часов.
- температурный диапазон применения ±40 °С.
47205 - Мины-ловушки.
47206 - Мины-ловушки.
47207 - Мины-ловушки.
47208 - Мины-ловушки.
47209 - Мины-ловушки.
47210 - Мины-ловушки.
За это сообщение автора Максимус поблагодарили (всего 4):
иван777444333SanekSciroccoшустро
Рейтинг: 33.33%
Аффтар благодарит алфавит за любезно предоставленные буквы.

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Banned

Автор темы
Максимус
Лейтенант
Лейтенант
Сообщения: 852
Зарегистрирован: 03 дек 2017
Поблагодарили: 2266 раз
Карма: +3/-13
Забанен: Бессрочно

Мины-ловушки.

Где Максимус » 05 фев 2019, 08:49

Противотанковая мина ПТМ-3

Как таковая ловушкой не является,но учитывая ее особенности(срабатывание при попытке перемещения или реакция на магнитное поле МИ или металл находящийся на деминере) может использоваться и рассматриваться как МЛ.


Мина противотанковая противоднищевая. Предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части, пробивания днища кумулятивной струей при взрыве заряда мины, когда машина окажется над миной.Взрыватель мины также реагирует на приближение к мине человека, имеющего при себе металлические изделия массой больше 50-100 грамм.
Мина устанавливается на грунт системами дистанционного минирования (ПКМ-1, ВСМ-1, УМЗ, УГМЗ) использующими кассеты средств дистанционного минирования (СДМ). Для мин ПТМ-3 используется кассета КПТМ-3.

Также минами ПТМ-3 комплектуются реактивные снаряды 9М59 РСЗО 9К57 "Ураган" (9 мин в снаряде) и реактивные снаряды 9М55К4 РСЗО 9К58 "Смерч" (25 мин в снаряде).
47202 - Мины-ловушки.
47203 - Мины-ловушки.
47204 - Мины-ловушки.
47061 - Мины-ловушки.
Тактико-технические характеристики мины
Тип мины.............................................противоднищевая
Корпус.................................................металл.
Масса...................................................4.9 кг.
Масса взр.вещества (тротил, ТГА, МС)...1.8 кг.
Длина...................................................33 см.
Ширина.................................................8.8 см.
Высота..................................................8.8 см.
Размер датчика цели.............................33х8.8 см.
Температурный диапазон применения....-40 - +50 град.
За это сообщение автора Максимус поблагодарили (всего 4):
Sciroccoиван777444333Sanekшустро
Рейтинг: 33.33%
Аффтар благодарит алфавит за любезно предоставленные буквы.

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Banned

Автор темы
Максимус
Лейтенант
Лейтенант
Сообщения: 852
Зарегистрирован: 03 дек 2017
Поблагодарили: 2266 раз
Карма: +3/-13
Забанен: Бессрочно

Мины-ловушки.

Где Максимус » 06 фев 2019, 11:19

Вибрационный замыкатель ВЗ-2 (ВЗ-1),он же "сейсмический датчик цели".
47200 - Мины-ловушки.
47201 - Мины-ловушки.
47027 - Мины-ловушки.
Вибрационный замыкатель ВЗ-2 (и его аналог ВЗ-1) предназначен для замыкания электровзрывной цепи противотранспортных мин и мин-ловушек при прохождении над ними транспорта (автомобиль, паровоз и т.п.) от сотрясения грунта или предметов, возле которых или внутри которых размещена мина. Замыкатель может также использоваться как элемент неизвлекаемости и необезвреживаемости объектных мин (на неподвижных объектах). По характеру работы замыкатель является неконтактным датчиком цели противотранспортных мин и мин-ловушек сейсмического действия, и является элементом, окончательно замыкающим электровзрывную цепь мины на взрыв.
47028 - Мины-ловушки.
47199 - Мины-ловушки.
47030 - Мины-ловушки.
47031 - Мины-ловушки.
47032 - Мины-ловушки.
Замыкатель в обязательном порядке должен использоваться с временным (ударение в этом слове на последний слог) или дистанционным включателем цепи мины, который обеспечивает безопасность минера при установке мины и отходе его на безопасное расстояние. Это необходимо ввиду весьма высокой чувствительности замыкателя, который может замыкать цепь при перемещениях мины или передвижениях минера вблизи мины. Иначе говоря, ВЗ-2 допустимо применять с теми минами, которые возможно приводить в боевое положение с безопасного расстояния или которые приводятся в боевое положение сами через какой-то промежуток времени, называемый "время дальнего взведения".
47033 - Мины-ловушки.
47034 - Мины-ловушки.
На схеме слева показан пример включения ВЗ-2 в электровзрывную цепь мины совместно с электрохимическим взрывателем ЭХВ, используемом в качестве временного механизма дальнего взведения.

До тех пор, пока ЭХВ отрабатывает время замедления, которое может составлять от 12 часов до 120 суток в зависимости от предустановок, электроцепь мины разомкнута в двух местах - в ЭХВ и в ВЗ-2. В этот период случайные замыкания ВЗ-2 вследствие сотрясений при переноске мины, ее установке, движений минеров рядом с миной не приводят к взрыву, поскольку цепь разомкнута в ЭХВ. После того, как мина установлена и ЭХВ приведен в действие, цепь остается разомкнута в ЭКВ и в ВЗ-2. В это время минеры заканчивают маскировку мины и оставляют место минирования. Проходящие над миной поезда или автотранспорт не приводят к взрыву мины. Как только ЭХВ отработает свое время, он замыкает цепь на своем участке. С этого момента электровзрывная цепь мины разомкнута лишь в ЭХВ. Первое же проходящее над миной транспортное средство заставит ВЗ-2 замкнуться, что повлечет взрыв мины.

Примерно по такой же схеме монтируются и мины-ловушки с использованием ВЗ-2. Взрыв ловушки происходит при попытке сдвинуть, предмет с установленной в нем ловушкой с места (например, в топливной емкости тепловоза).
Тактико-технические характеристики замыкателя ВЗ-2
Тип замыкателя..................................................................... сейсмический
Корпус.................................................................................. металл, картон, битум
Масса ................................................................................... 130-135 гр.
Диаметр.................................................................................. 7.5 см.
Высота................................................................................... 3 см.
Чувствительность
по железнодорожному транспорту.......... 0.7 м.
.по автотранспорту................................. 0.3 м
Рабочее напряжение............................................................... 1-28 вольт
Максимальный ток нагрузки..................................................... 6 ампер
Сопротивление в замкнутом положении.................................... 0.05 ом
Сопротивление в разомкнутом положении................................ не менее 300 мегаом
Температурный диапазон применения....................................... -30 - +40 радусов
Время боевой работы............................................................... не ограничивается.
За это сообщение автора Максимус поблагодарили (всего 4):
Sanekиван777444333шустроScirocco
Рейтинг: 33.33%
Аффтар благодарит алфавит за любезно предоставленные буквы.

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Banned

Автор темы
Максимус
Лейтенант
Лейтенант
Сообщения: 852
Зарегистрирован: 03 дек 2017
Поблагодарили: 2266 раз
Карма: +3/-13
Забанен: Бессрочно

Мины-ловушки.

Где Максимус » 09 фев 2019, 09:26

Простейшие замыкатели электрической цепи электродетонатора из подручных средств.
47063 - Мины-ловушки.
47197 - Мины-ловушки.
47198 - Мины-ловушки.
47066 - Мины-ловушки.
За это сообщение автора Максимус поблагодарил:
иван777444333
Рейтинг: 8.33%
Аффтар благодарит алфавит за любезно предоставленные буквы.

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Banned

Автор темы
Максимус
Лейтенант
Лейтенант
Сообщения: 852
Зарегистрирован: 03 дек 2017
Поблагодарили: 2266 раз
Карма: +3/-13
Забанен: Бессрочно

Мины-ловушки.

Где Максимус » 09 фев 2019, 09:29

Самодельная мина-лягушка (партизанка).
47067 - Мины-ловушки.
47195 - Мины-ловушки.
47196 - Мины-ловушки.
За это сообщение автора Максимус поблагодарил:
иван777444333
Рейтинг: 8.33%
Аффтар благодарит алфавит за любезно предоставленные буквы.

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Sanek
Генерал-майор
Генерал-майор
Спонсор форума
Спонсор форума
Сообщения: 12102
Зарегистрирован: 01 дек 2016
Поблагодарили: 51062 раза
Карма: +6/-0

Мины-ловушки.

Где Sanek » 09 фев 2019, 11:05

У меня некоторые картинки в этой теме image not available. Это только у меня?
За это сообщение автора Sanek поблагодарил:
иван777444333
Рейтинг: 8.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Banned

Автор темы
Максимус
Лейтенант
Лейтенант
Сообщения: 852
Зарегистрирован: 03 дек 2017
Поблагодарили: 2266 раз
Карма: +3/-13
Забанен: Бессрочно

Мины-ловушки.

Где Максимус » 09 фев 2019, 11:10

Sanek,
У меня 3 единицы в посте
Мины-ловушки. (Пост Максимус #65413)
Остальные нормально.
За это сообщение автора Максимус поблагодарили (всего 2):
иван777444333Sanek
Рейтинг: 16.67%
Аффтар благодарит алфавит за любезно предоставленные буквы.

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

иван777444333
Супермодератор
Супермодератор
Спонсор форума
Спонсор форума
Сообщения: 2808
Зарегистрирован: 02 дек 2016
Откуда: Украина
Поблагодарили: 12383 раза
Карма: +4/-0

Мины-ловушки.

Где иван777444333 » 09 фев 2019, 11:11

Sanek писал(а):
09 фев 2019, 11:05
Это только у меня?
Нет
За это сообщение автора иван777444333 поблагодарил:
Sanek
Рейтинг: 8.33%
УМИРАТЬ ОДИН РАЗ

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Sanek
Генерал-майор
Генерал-майор
Спонсор форума
Спонсор форума
Сообщения: 12102
Зарегистрирован: 01 дек 2016
Поблагодарили: 51062 раза
Карма: +6/-0

Мины-ловушки.

Где Sanek » 09 фев 2019, 11:13

Максимус, у меня ещё одна в последнем. Картинки в таких темах лучше грузить не как ссылки, а загружать на форум - целее будут.
За это сообщение автора Sanek поблагодарил:
иван777444333
Рейтинг: 8.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Banned

Автор темы
Максимус
Лейтенант
Лейтенант
Сообщения: 852
Зарегистрирован: 03 дек 2017
Поблагодарили: 2266 раз
Карма: +3/-13
Забанен: Бессрочно

Мины-ловушки.

Где Максимус » 09 фев 2019, 11:16

Sanek,
Без проблем,так и буду делать.Я не в курсе таких нюансов,а кураторы не подсказывают :bt: :playboy:
За это сообщение автора Максимус поблагодарили (всего 2):
иван777444333Sanek
Рейтинг: 16.67%
Аффтар благодарит алфавит за любезно предоставленные буквы.

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

иван777444333
Супермодератор
Супермодератор
Спонсор форума
Спонсор форума
Сообщения: 2808
Зарегистрирован: 02 дек 2016
Откуда: Украина
Поблагодарили: 12383 раза
Карма: +4/-0

Мины-ловушки.

Где иван777444333 » 09 фев 2019, 11:19

Максимус писал(а):
09 фев 2019, 11:16
,а кураторы не подсказывают
Так спрашивайте
За это сообщение автора иван777444333 поблагодарили (всего 2):
VladSanek
Рейтинг: 16.67%
УМИРАТЬ ОДИН РАЗ

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Banned

Автор темы
Максимус
Лейтенант
Лейтенант
Сообщения: 852
Зарегистрирован: 03 дек 2017
Поблагодарили: 2266 раз
Карма: +3/-13
Забанен: Бессрочно

Мины-ловушки.

Где Максимус » 09 фев 2019, 11:21

иван777444333 писал(а):
09 фев 2019, 11:19
Так спрашивайте
Буду уточнять.На некоторых форумах наоборот за загрузку наказывали и ссылки заставляли вставлять-от этого и отталкивался.
За это сообщение автора Максимус поблагодарили (всего 2):
иван777444333Sanek
Рейтинг: 16.67%
Аффтар благодарит алфавит за любезно предоставленные буквы.

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Vlad
Супермодератор
Супермодератор
Сообщения: 195
Зарегистрирован: 30 ноя 2016
Откуда: Украина
Поблагодарили: 964 раза
Карма: +1/-0

Мины-ловушки.

Где Vlad » 09 фев 2019, 11:46

Sanek писал(а):
09 фев 2019, 11:05
У меня некоторые картинки в этой теме image not available. Это только у меня?
Я исправил неподгружаемые картинки, перенеся их на imgur. В основном бились ссылки с i2.guns.ru и img.allzip.org.
Максимус писал(а):
09 фев 2019, 11:21
На некоторых форумах наоборот за загрузку наказывали и ссылки заставляли вставлять-от этого и отталкивался.
Это когда форум крутится на самом дешевом хостинг-тарифе с минимумом места под загрузки. У нас таких ограничений нет.
Максимус писал(а):
09 фев 2019, 11:16
а кураторы не подсказывают
Все давно написано в ФАКе FAQ по работе форума, но наш народ традиционно не любит читать инструкции. Ниже цитата оттуда, в последних предложениях которой приведен на мой взгляд самый правильный алгоритм:
Для облегчения форума можно использовать фото, размещенные на сторонних ресурсах. Например, загружать их на фотохостинги, которых в интернете очень много, а затем вставлять прямые ссылки на них, а также публиковать изображения с других сайтов, соцсетей, форумов и т.д.

Такая политика только приветствуется, т.к. снижает нагрузку на форум. Понятно, что если превращать форум в файлохранилище фото, видео и аудио-материалов, то очень скоро придется бежать за новым серверным железом или платить дополнительные деньги за хостинг в несколько сот гектаров. Да, это не совсем удобно и привычно - приходится делать на клик-два больше, но - если говорить честно - вы же не размещаете каждые десять минут 100500 фотографий на скорость?

Но у практики публиковать фото со сторонних ресурсов есть и обратная сторона. Никто не даст гарантию сохранится ли изображение там через месяц, год, два, три... Другой вопрос - а нужно ли оно тогда уже будет? В общем, решать вам где и как размещать свои фотографии. Я считаю приемлемым следующий алгоритм:

1. Авторские и важные по тематике форума картинки - как вложения.
2. Сме%уечки, сиськи и прочее в курилке - как ссылки на сторону.
За это сообщение автора Vlad поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Vlad
Супермодератор
Супермодератор
Сообщения: 195
Зарегистрирован: 30 ноя 2016
Откуда: Украина
Поблагодарили: 964 раза
Карма: +1/-0

Мины-ловушки.

Где Vlad » 09 фев 2019, 12:02

И еще один момент - по вот этой ссылке:
45367 - Мины-ловушки.
картинки загружаются не на форум, а на американский фотохостинг imgur. То есть тоже на сторону, но во всяком случае пока фактов их удаления оттуда не было. На форум же загрузка производится с помощью этой кнопки:
45368 - Мины-ловушки.
В этом случае на изображение накладывается логотип ММГ и оно сохраняется на сервере форума. Все написано в FAQ по работе форума
За это сообщение автора Vlad поблагодарили (всего 2):
иван777444333Sanek
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Banned

Автор темы
Максимус
Лейтенант
Лейтенант
Сообщения: 852
Зарегистрирован: 03 дек 2017
Поблагодарили: 2266 раз
Карма: +3/-13
Забанен: Бессрочно

Мины-ловушки.

Где Максимус » 22 фев 2019, 09:33

Неконтактное взрывательное устройство НВУ-П «Охота»
47070 - Мины-ловушки.
47072 - Мины-ловушки.
В составе комплекта, получившего название «Охота», могут применяться противопехотные мины различных типов, соответствующие определенным требованиям. В первую очередь, это выпрыгивающие ОЗМ-72. Кроме того, возможно применение иных боеприпасов, таких как МОН-50 или их аналоги, ПОМЗ-2 и другие. Таким образом, изделие НВУ-П предназначается для управления всеми минами, которые могут оснащаться электронакольными устройствами НМ.

Взрывательное устройство НВУ-П внешне представляет собой металлический цилиндр с несколькими разъемами и другими элементами на верхней крышке. Крышка выполняется съемной и удерживается на своем месте несколькими откидными замками. Для обслуживания устройства она может сниматься. В частности, демонтаж крышки и присоединенных к ней деталей используется при установке элементов питания.

Корпус НВУ-П имеет диаметр 15,5 см и высоту 36 см. Устройство в сборе весит 4,2 кг. Такие габариты позволяют одному саперу переносить полный комплект «Охота» в составе взрывательного устройства, пяти мин, проводов и т.д.

На крышке устройства предусмотрены несколько разъемов. Один предназначается для подключения датчика цели, в шесть других вставляются штекеры линий управления взрывными устройствами. Кроме того, имеются отдельные разъемы для подключения «Охоты» к блоку тестирования и настройки, а также для соединения с пультом дистанционного управления типа МЗУ. Также предусматривается светодиодный индикатор, предназначенный для вывода информации о состоянии взрывательного устройства в ходе подготовки к работе. Для работы в автономном режиме имеется резьба для установки взрывателя МУВ-4.

Устройство «Охота» условно разделяется на исполнительно-распределительный прибор, сейсмический датчик цели и батарейный блок. Кроме того, оно комплектуется несколькими электронакольными устройствами, катушками с кабелями, элементами питания и т.д. Также в состав комплекта включаются до пяти противопехотных мин соответствующей модели. С целью самоуничтожения устройство комплектуется тротиловой шашкой.

Внутри цилиндрического корпуса устройства НВУ-П располагается электроника исполнительно-распределительного прибора, а также элементы питания. Так, в нижней части корпуса-стакана располагаются шесть батарей типоразмера 373. Над батареями в корпусе размещается электронный блок, отвечающий за обработку сигналов и подрыв связанных с устройством мин.

Для обнаружения движения устройство НВУ-П использует сейсмический датчик СВ-20П. Он выполнен в виде небольшого конического колышка с чувствительным элементом внутри и соединяется с устройством при помощи проводов. Задачей датчика является слежение за обстановкой и регистрация колебаний грунта. Сигналы о колебаниях передаются на электронный блок и обрабатываются им.

Способ установки комплекта «Охота» в определенной мере зависит от типа используемых противопехотных мин. От характеристик этого оружия зависит расстояние между различными элементами комплекта. Неконтактное взрывательное устройство НВУ-П устанавливается в лунке соответствующих размеров. При этом к нему подключается сейсмический датчик СВ-20П, который втыкается в грунт. На некотором расстоянии вокруг взрывательного устройства устанавливаются пять мин соответствующих типов. Перед установкой устройства в лунку на его боковой поверхности при помощи изоленты крепится тротиловая шашка. Она оснащается взрывателем, который подключается к одному из разъемов на крышке НВУ-П.
47074 - Мины-ловушки.
Мины ОЗМ-72 или подобные рекомендуется устанавливать на дистанциях от 2 до 15 м от прибора управления. Мины оснащаются электронакольными устройствами НМ, которые, в свою очередь, соединяются с взрывательным устройством при помощи микрокабелей.

Расположение «Охоты» и отдельных мин зависит от некоторых факторов. По имеющимся данным, сейсмический датчик устройства НВУ-П способен обнаружить идущего человека на дистанциях порядка 150 м. На дистанции около 90 м происходит распознавание цели. При приближении цели на дистанцию 15-20 м устройство может выдавать команды на подрыв мин. Таким образом, мины должны располагаться в пределах этого радиуса с таким расчетом, чтобы их зоны поражения максимально перекрывались. Это позволяет максимально увеличить эффективность всего комплекта за счет возможности многократной атаки одного и того же небольшого района.

Алгоритм подготовки устройства НВУ-П к работе зависит от используемого режима работы. Эта система может работать в автономном и управляемых режимах. В управляемом режиме к прибору подключается кабель управления от пульта типа МЗУ. Находясь на безопасном расстоянии (не менее 200 м), минер-оператор может самостоятельно подать команду на подрыв управляемых боеприпасов. Управляемый режим работы имеет одну характерную особенность: в таком случае комплект «Охота» может быть отключен, снят и перенесен на новое место.

Для работы в автономном режиме прибор НВУ-П оснащается взрывателем МУВ-4, который вкручивается в соответствующее гнездо крышки. На последнем этапе подготовки комплекта к работе сапер должен извлечь чеку взрывателя, после чего начинается процесс приведения системы в боевое положение. Задачей взрывателя является отсчет времени (6-36 минут), после чего срабатывает ударный механизм, и ударник взрывателя замыкает боевую электрическую цепь взрывательного устройства. После этого комплект «Охота» начинает боевую работу.
47075 - Мины-ловушки.
На схеме красным показано место прибора, синим места установки мин, бледно-розовым зона обнаружения цели, бледно-зеленым зона выдачи команды на подрыв одной мины, голубым зоны поражения мин.Таким образом при взрыве любой мины человек оказывается в зоне эффективного поражения.
47076 - Мины-ловушки.
Методика работы комплекта «Охота» в автономном режиме выглядит достаточно просто. В течение длительного времени взрывательное устройство находится в грунте и регистрирует его колебания. Электронный блок получает сигналы с сейсмического датчика и анализирует их характер. По амплитуде и другим особенностям колебаний электроника распознает потенциальные цели и рассчитывает дальность до них. Как уже упоминалось, цель типа «человек» засекается на дальности до 150 м и опознается на 90 м.

При дальнейшем приближении цели устройство готовится к подрыву мин. При приближении бойцов противника на расстояние порядка 15-20 м подается команда на подрыв одной из мин. ОЗМ-72 или другой подобный боеприпас подрывается и поражает противника потоком осколков. По некоторым данным, устройство НВУ-П способно определять азимут на цель и подрывать мину, находящуюся на пути приближающейся цели.

После взрыва устройство управления продолжает следить за колебаниями грунта. Если активность противника продолжается, а вибрации свидетельствуют о близком его нахождении, подается команда на подрыв второй мины. По такому алгоритму взрывательное устройство поочередно взрывает все пять мин. Одновременно с последней миной подрывается тротиловая шашка на корпусе прибора, в результате чего он уничтожается и не может стать трофеем противника.

Главным плюсом подобного алгоритма работы является возможность последовательно атаковать один и тот же участок при помощи нескольких мин. С точки зрения тактики это означает, что осколки первой мины поразят несколько бойцов противника, после чего риску подвергнутся другие солдаты. При попытке помочь раненым они будут вынуждены приблизиться к «Охоте» и войти в зону поражения следующей мины. Таким образом, один комплект с устройством НВУ-П способен нанести серьезнейший ущерб отряду противника, на пути которого были установлены мины.
47077 - Мины-ловушки.
Срок службы комплекта «Охота» ограничивается только временем разряда используемых батарей. Электронный блок следит за зарядом элементов питания и при его выработке подает команду на самоуничтожение мин и самого взрывательного устройства. При работе в управляемом режиме имеется возможность отключить устройство НВУ-П, извлечь его из грунта и заменить батареи. Кроме того, в таком случае появляется возможность установить комплект на другом месте. В автоматическом режиме работы подобная возможность отсутствует. В зависимости от окружающих условий, интенсивности передвижения в радиусе действия датчика и других факторов время работы устройства может достигать 8-9 месяцев.

Комплект «Охота» с неконтактным взрывательным устройством считается необезвреживаемым. Большая дальность обнаружения целей не позволяет эффективно применять существующие средства поиска взрывных устройств, находясь на безопасном расстоянии. Приближение к заминированному участку представляет большую опасность, поскольку команда на подрыв мин может быть подана в любой момент. Таким образом, успешный поиск и разминирование «Охоты» не представляются возможными.

Для обезвреживания минных полей, устроенных с использованием устройства НВУ-П, могут использоваться тралы различных типов, удлиненные заряды и т.п. специальное оборудование, приводящее к разрушению взрывных устройств. Обезвреживание без разрушения невозможно.

Неконтактные взрывательные устройства НВУ-П поставляются в специальных укупорках и комплектуются набором дополнительного оборудования. В каждом ящике укладываются четыре прибора управления, прибор проверки, четыре взрывателя МУВ-4, четыре накольных механизма НМ и кабель для пульта управления. Также в укупорку помещается по пять комплектов накольных устройств (по пять НМ с кабелями), а также пять сейсмических датчиков СВ-20П. Наконец, в укупорке предусматривается место для изоленты и 24 элементов питания. Таким образом, в распоряжении минеров имеются четыре устройства НВУ-П с сопутствующим оборудованием, запасной датчик и комплект устройств НМ.
47078 - Мины-ловушки.
"Последовательность установки взрывательного устройства НВУ-П с минами ОЗМ-72 в автономном варианте следующая:

1. Установить батарейки в электронный блок «Охоты» и в пульт МЗУ и перевести контакты S3 в замкнутое положение (стрелка индикатора в красном секторе).

2. Отрыть лунки для мин и электронного блоки и канавки для прокладки проводных линий накольных устройств.

3. Установить мины ОЗМ-72 в лунки.

4. Убедиться в исправности блока электроники, для чего на резьбовую втулку, предназначенную для МУВ-4, навернуть проверочную заглушку (или просто замкнуть центральный электрод втулки на корпус блока с помощью подходящей железки). При этом светодиод, индицирующий работу электронного механизма дальнего взведения, должен загореться.

5. Подключить к электронному блоку датчик цели.

6. Вставить в гнездо электронного блока разъем блока накольных устройств так, чтобы 4 выступа на корпусе электронного блока вошли под 4 лепестка на кожухе блока накольных устройств. Закрепить блок винтовыми зажимами.

7. Проверить надежность крепления чек взрывателя МУВ-4 и навинтить его на резьбовую втулку электронного блока.

8. К торчащим из электронного блока проводам подключить провода накольного механизма, заизолировать соединения, ввернуть в накольник запал МД-5М, запал ввернуть в тротиловую шашку, а шашку закрепить на электронном блоке с помощью резиновых колец.

9. Установить электронный блок в лунку и плотно вогнать датчик цели конусной частью в грунт.

10. Снять кожух с блока накольных устройств и разнести накольники по минам, а провода закопать в канавки.

11. Снарядить мины ОЗМ-72 капсюлями-детонаторами КД 8А, навернуть на их ниппеля накольники, закопать и замаскировать мины.

12. Положить электронный блок в лунку горизонтально, закопать и замаскировать его, кроме взрывателя МУВ-4.

13. Выдернуть из взрывателя МУВ-4 сначала боевую чеку, а затем – предохранительную. Окончательно замаскировать электронный блок и, с сознанием выполненного долга, быстро покинуть место минирования.

В инструкции написано: «Снимать взрывательное устройство НВУ-П, установленное в автономном варианте ЗАПРЕЩАЕТСЯ!» И правильно написано! Можно, конечно, порассуждать о том, что время обработки сигнала датчика цели около 3 секунд, что за это время можно сделать пару шагов, что, если после этих двух шагов секунд 30 не шевелиться, потом можно будет сделать еще пару шагов и так далее… Но куда делать эти шаги? Мины-то не видно! Мы пробовали подходить на полигоне к «Охоте», установленной без мин, контролируя срабатывание по проверочной колодке. Иногда это получалось. К боевой «Охоте» подходить желания нет. Хотя известно несколько случаев кражи установленных НВУ-П в Афганистане и Чечне. Ну что на это можно сказать? Бывают саперы смелые, а бывают – старые."
47079 - Мины-ловушки.
За это сообщение автора Максимус поблагодарили (всего 2):
Sanekиван777444333
Рейтинг: 16.67%
Аффтар благодарит алфавит за любезно предоставленные буквы.

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Ответить
  • Похожие темы
    Ответы
    Просмотры
    Последнее сообщение

Вернуться в «Боеприпасы сухопутных армий (кроме стрелковых)»
