Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 09:33

Решил создать тему с описанием и особенностями данного пистолета.
43890 - Пистолет Ортгис (Ortgies pistol).

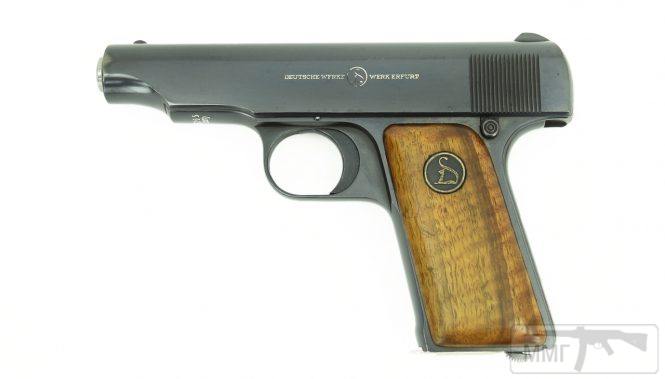

Генрих Ортгиз (Heinrich Ortgies 1870—1937) родился недалеко от города Йевер в Нижней Саксонии в семье фермера. Он стал торговцем и переехал в Лондон в возрасте 21 года. Перед Первой Мировой войной он в течении нескольких лет представлял различные немецкие оружейный фирмы в Санкт-Петербурге (Россия), Баку (Азербайджан) и Тифлисе (Грузия). С началом Первой Мировой войны Ортгис перебрался в Льеж (Бельгия), где работал в оружейной промышленности. Вскоре в Бельгии он был назначен турецким вице-консулом, видимо, из-за его деловых связей на Ближнем Востоке. Характер его работы в оружейной промышленности не совсем понятен. Вероятнее всего Генрих был торговым представителем, хотя высказываются даже гипотезы, что он помимо этого мог работать на немецкую разведку.
43891 - Пистолет Ортгис (Ortgies pistol).

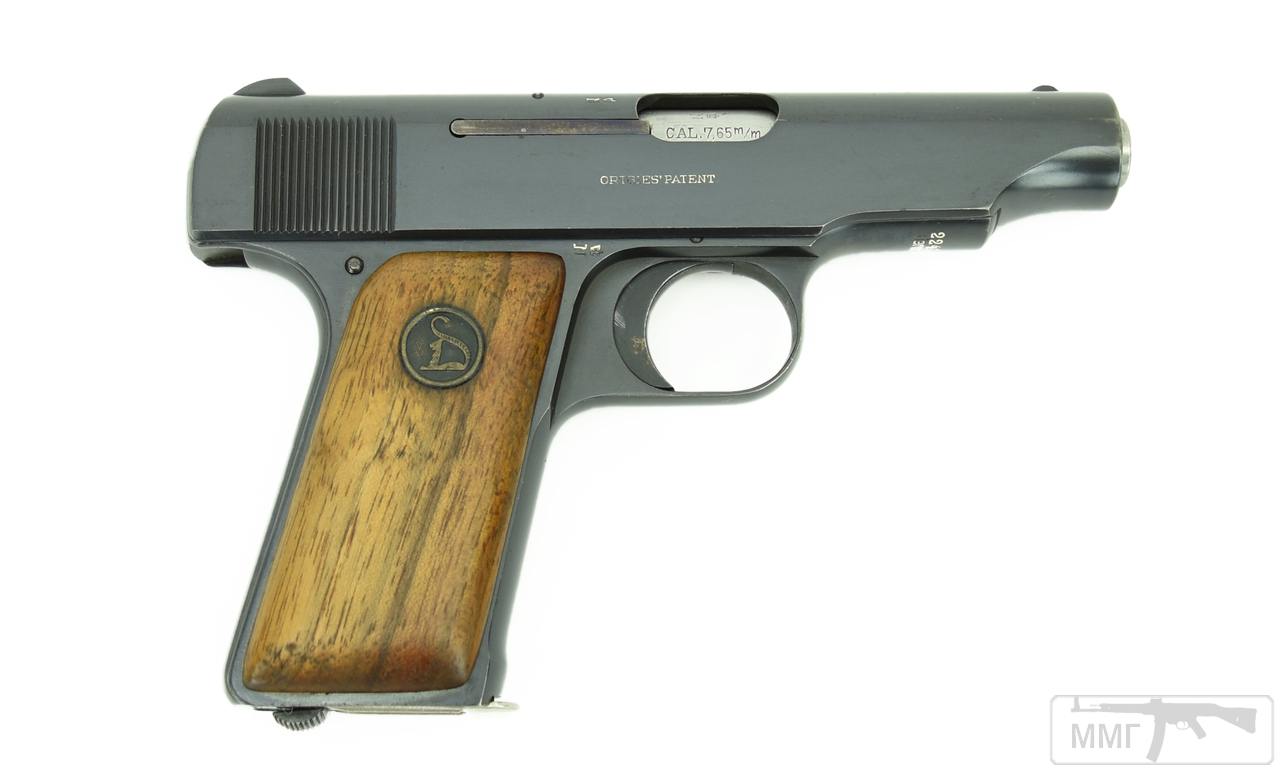

Автор книги «Оружие и боеприпасы» («Wapens en Munitie» 1946 г.) Керстен (P.B.W. Kersten) утверждает, что Ортгис купил дизайн своего пистолета у немецкого оружейника Карла Августа Браунинга (Karl August Brauning). Сообщается, что Браунинг работал на предприятии Fabrique Nationale в Льеже. Браунинг позже иммигрировал в Соединенные Штаты и стал гражданином США. Он жил недалеко от Стамфорта, штат Коннектикут, и работал инженером в Yale & Towne Manufacturing Company. Карл Август Браунинг имеет ряд патентов на конструкцию механизмов огнестрельного оружия. К примеру это патенты зарегистрированные в США №1070579 от 19 августа 1913 года, №1101163 от 23 июня 1914 года.
43892 - Пистолет Ортгис (Ortgies pistol).

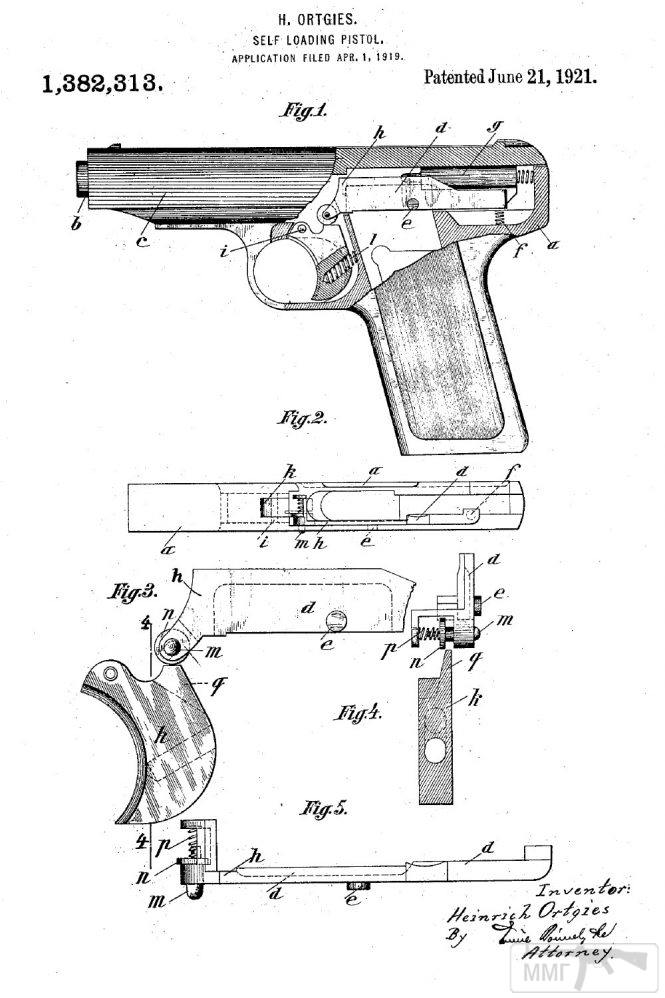

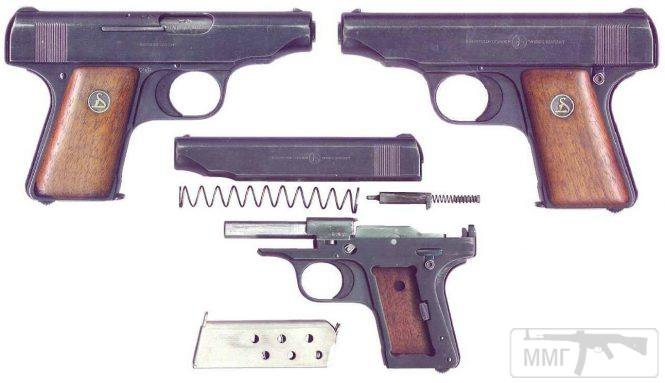

Пистолет Ортгис (Ortgies pistol) был попыткой создать оружие, которое бы превзошло или существенно усовершенствовало конструкцию пистолета Браунинг образца 1910 года. Генрих Ортгиз скомпоновал свой пистолет таким образом, что он как и пистолет Маузер К-96 (Mauser C96) не имел ни одного винта. Особенности устройства пистолета Ortgies лучше всего иллюстрировать с помощью графических частей патентов.
43893 - Пистолет Ортгис (Ortgies pistol).

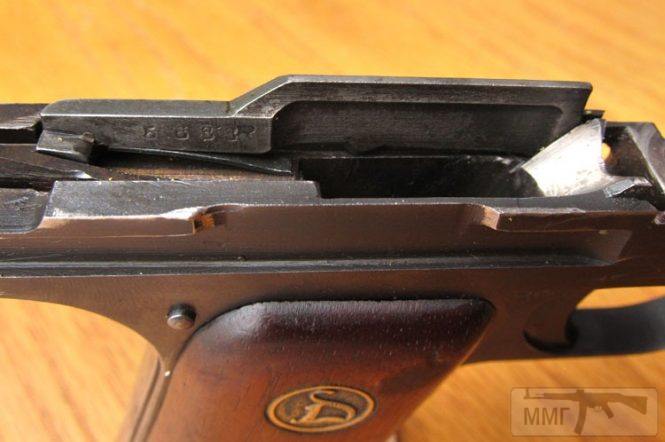

Генрих Ортгиз в период с 1916 года по 1922 год зарегистрировал несколько патентов на конструкцию основных узлов своего пистолета в различных странах мира. Первый патент №307606 был им зарегистрирован в Германии 29 июня 1916 года. В нем описывался способ снятия затвора с рамки пистолета. В Бельгии этот патент под номером №272249 был зарегистрирован 10 мая 1917 года. Конструкцию спускового механизма и разобщителя описывает Германский патент № 349063 от 27 июня 1918 года (патент США №1382313 от 21 июня 1921 года, британский патент №146423, швейцарский патент №97083, австрийский патент №79211).
43894 - Пистолет Ортгис (Ortgies pistol).
За это сообщение автора Рост76 поблагодарили (всего 4):
иван777444333LumenГошаSanek
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 10:00

Достаточно уникальна конструкция разобщителя пистолета Ortgies. Разобщитель представляет собой небольшую кнопку, установленную в передней части шептала. Кнопка снабжена пружиной и перемещается в боковом направлении, когда затвор совершает возвратно-поступательные движения. Когда кнопка нажата, она отключает спусковой крючок от шептала.
43895 - Пистолет Ортгис (Ortgies pistol).

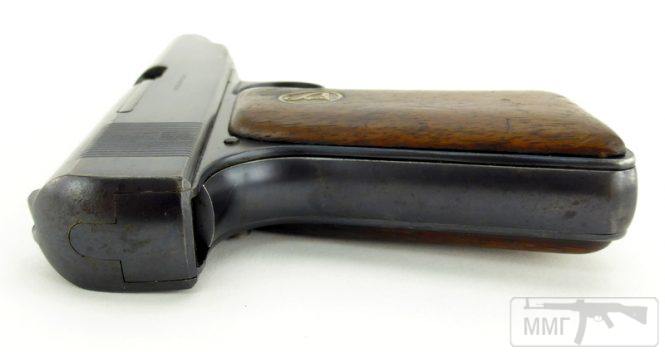

Особый интерес представляет патент на механизм автоматического предохранителя. Германский патент на этот механизм Ортгис получил 03 июля 1916 года (Бельгийский патент №272250 10 мая 1917 года, патент США №1386197 от 02 августа 1921 года).
43896 - Пистолет Ортгис (Ortgies pistol).

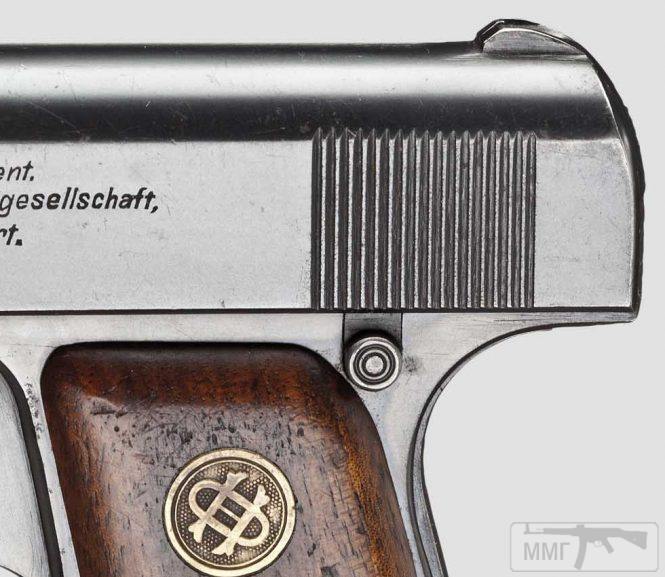

Предохранитель как и в пистолете Браунинг сделан в виде клавиши, размещенной на тыльной стороне рукоятки. Однако в отличии от Браунинга у пистолета Ортгис предохранитель выключается при обхвате рукоятки пистолета ладонью стрелка и остается выключенным. Таким образом после первого нажатия на клавишу предохранителя он остается в положении «огонь» и при последующем слабом обхвате рукоятки и даже если стрелок полностью отпустил рукоятку пистолета.
43897 - Пистолет Ортгис (Ortgies pistol).

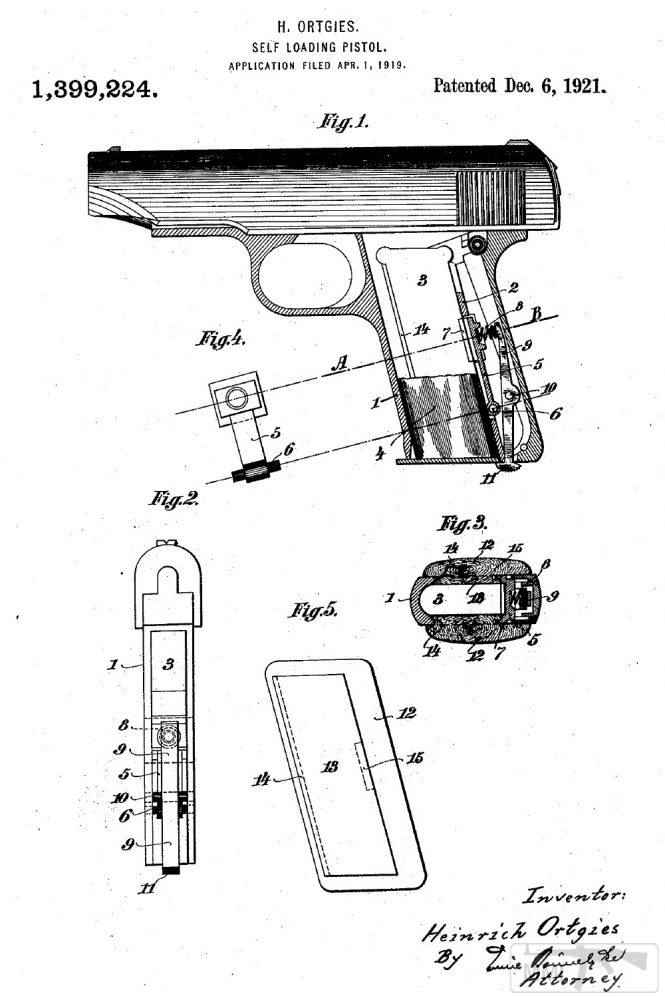

Повторное включение предохранителя происходит после нажатия на специальную кнопку, размещенную с левой стороны рамки. Включение кнопки предохранителя так же позволяет снимать затвор с рамки пистолета при разборке оружия. При нажатии данной кнопки, клавиша предохранителя, размещенная на тыльной стороне рукоятки отходит назад. При этом если ударник находился на боевом взводе, то воздействующая на него боевая пружина частично разгружается. При обхвате ладонью стрелка рукоятки пистолета, клавиша предохранителя на тыльной стороне рукоятки вновь нажимается и сжимает боевую пружину.
43898 - Пистолет Ортгис (Ortgies pistol).

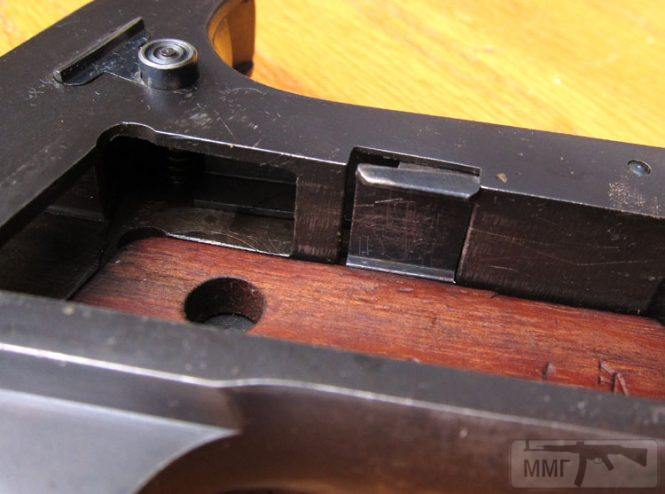

Патент Германии №319693 от 27 сентября 1918 года описывает способ крепления щечек рукоятки в рамке пистолета (патент США №1399224 от 06 декабря 1921 года, британский патент №146424).
43899 - Пистолет Ортгис (Ortgies pistol).
За это сообщение автора Рост76 поблагодарили (всего 4):
Lumenиван777444333ГошаSanek
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост


Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 12:02

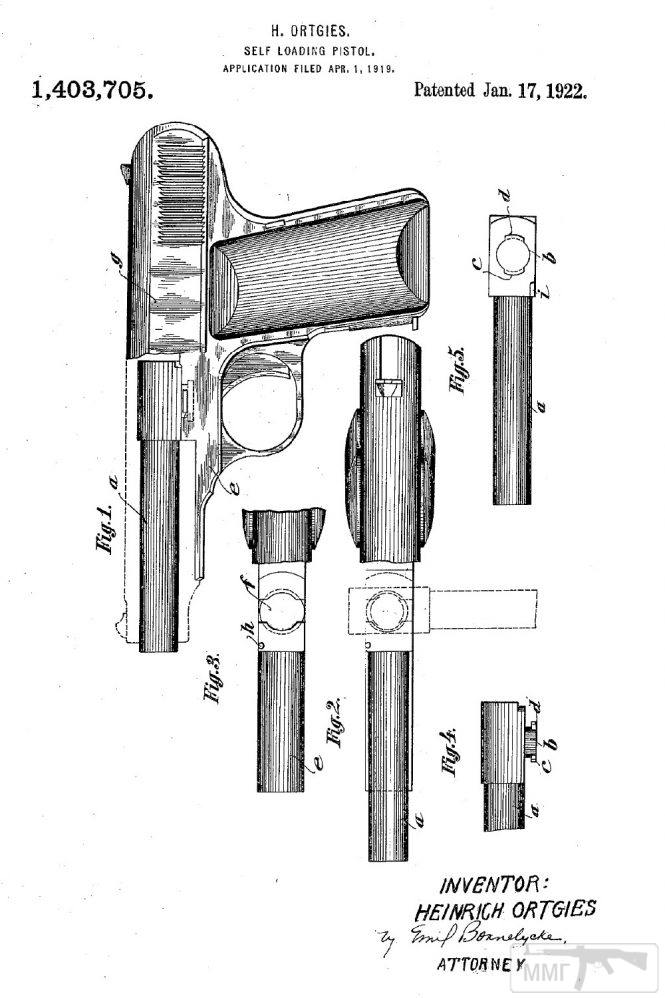

Щечки рукоятки удерживаются в рамке пистолета с помощью специальной подпружиненной П-образной пластины. Выступы этой пластины входят в соответствующие пазы в щечках рукоятки, фиксируя их, как защелки. Это существенно облегчает разборку оружия, но несколько его усложняет. Толщина древесины в пазах на щечках рукоятки невелика, так же как и глубина паза. Если щечки рукоятки удалены с недостаточной осторожностью, тонкая древесина может быть сломана вдоль паза, и щечку будет невозможно закрепить в рамке. Позже этот механизм был заменен простым крепежным винтом, который стал единственным резьбовым соединением в пистолете.
43900 - Пистолет Ортгис (Ortgies pistol).

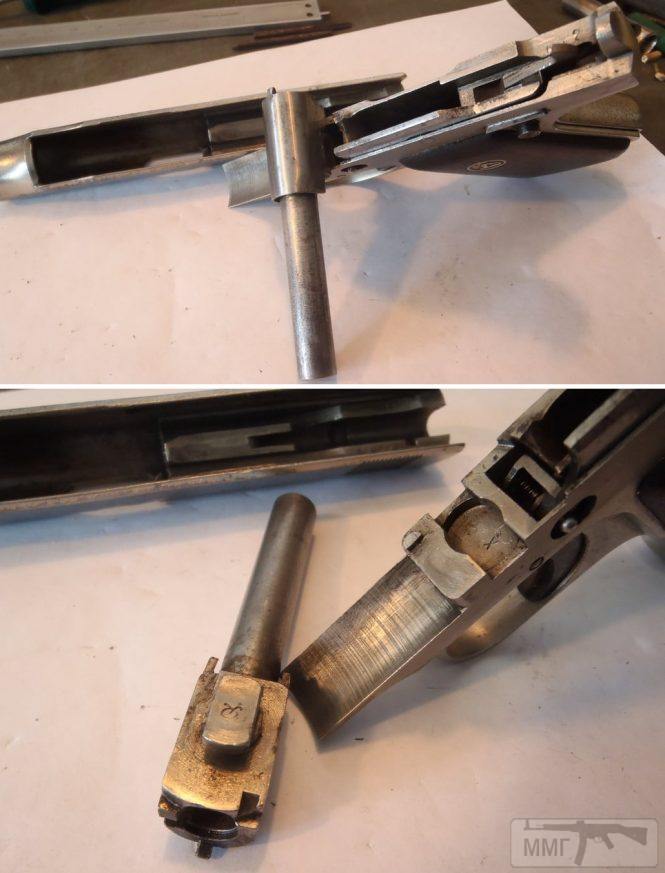

Патент Германии №307635 от 3 июля 1916 года описывает способ крепления ствола в рамке (патент США №1403705 от 17 января 1922 года, бельгийский патент №272251, британский патент №146422)
43901 - Пистолет Ортгис (Ortgies pistol).

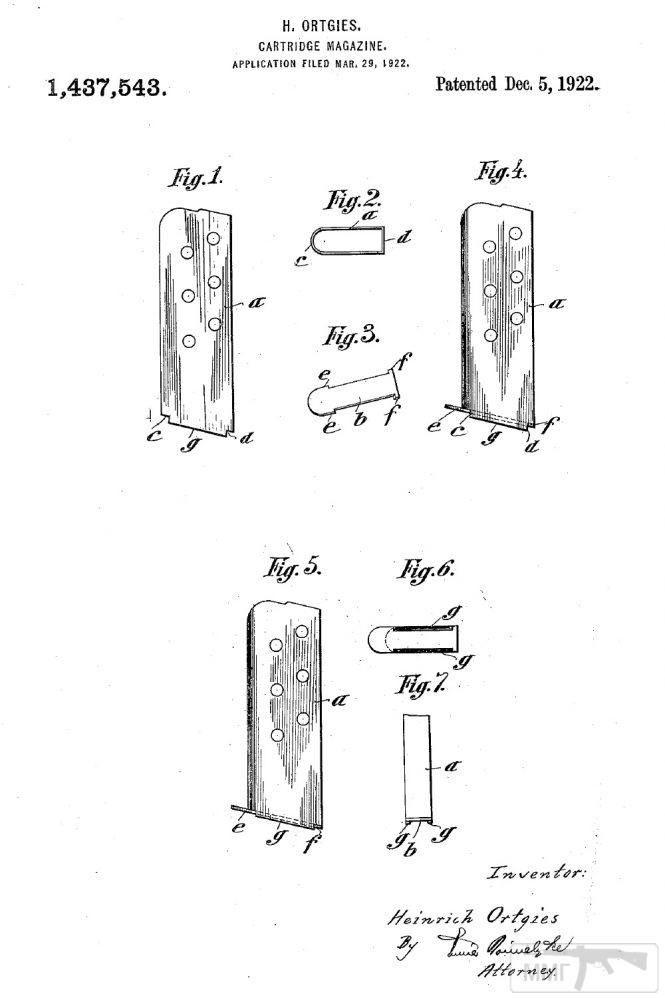

Ствол пистолета с Т-образным выступом в нижней части устанавливается в специальный паз рамки под прямым углом, после чего поворачивается на 90 градусов. Данный способ позволяет жестко и надежно закрепить ствол в рамке пистолета. При этом ствол может быть легко и быстро отделен от оружия. Такая конструктивная особенность пистолета Ортгис позволяет легко изменить калибр оружия с 7,65 мм до 9 мм, путем замены лишь ствола.
43902 - Пистолет Ортгис (Ortgies pistol).

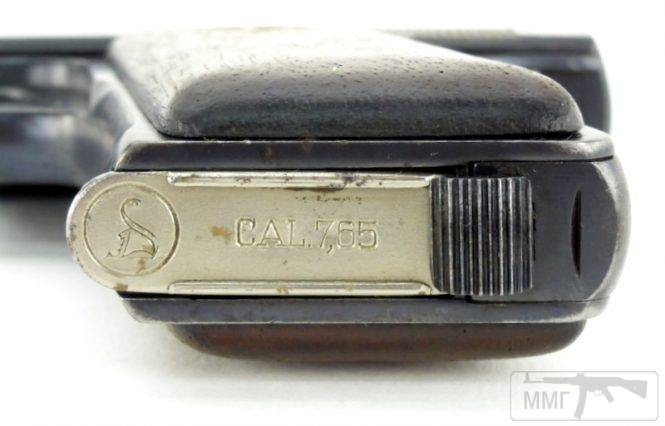

Ортгис получил и другие патенты, которые были хоть и менее интересны с точки зрения новизны, но не менее значимы. Бельгийский патент №272254 от 10 мая 1917 года описывал магазинный предохранитель, который так и не был применен на оружии. Патент Германии №347573 от 3 июня 1920 года касался размещения возвратной пружины вокруг ствола оружия (австрийский патент №79151). Патент Германии №393629 от 09 апреля 1921 года иллюстрировал способ изготовления магазина пистолета (патент США №1437543 от 05 декабря 1922 года, британский патент №178102).
43903 - Пистолет Ортгис (Ortgies pistol).

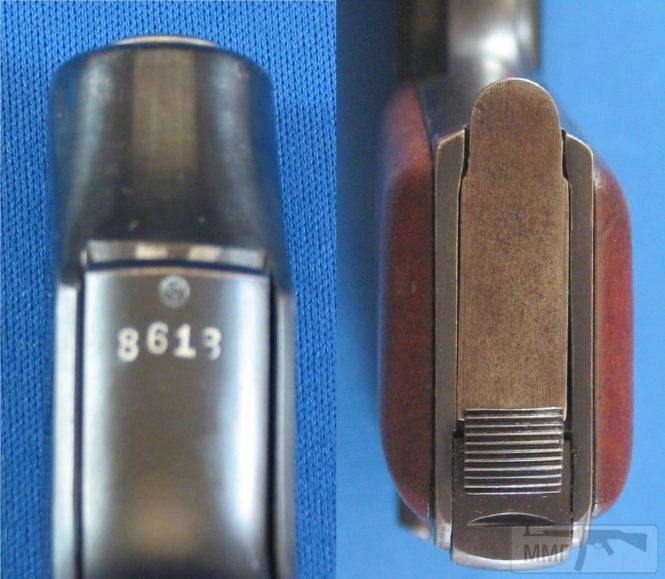

Согласно патента боковые стенки магазина загибались и как бы обхватывали нижнюю его часть. На поверхности нижней части магазина обычно наносилась маркировка с указанием калибра оружия.
43904 - Пистолет Ортгис (Ortgies pistol).
За это сообщение автора Рост76 поблагодарили (всего 2):
ГошаSanek
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 12:07

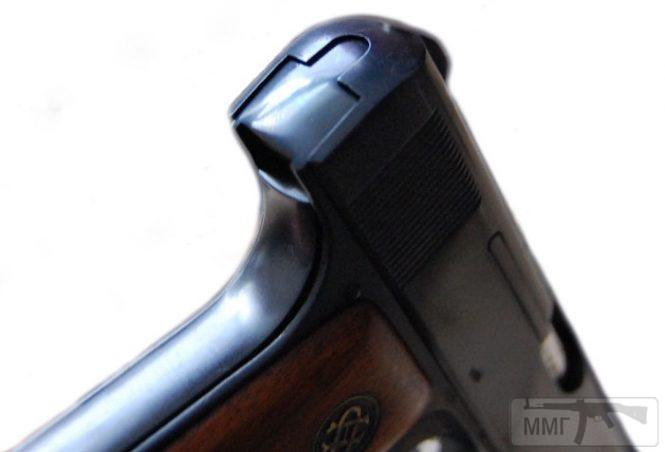

У пистолетов раннего выпуска магазины были изготовлены по иной технологии и напоминали магазины к пистолету Браунинг.
43905 - Пистолет Ортгис (Ortgies pistol).

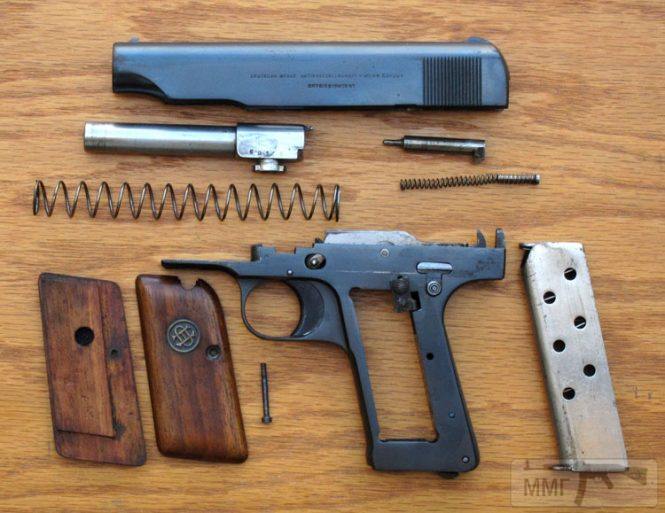

У пистолетов раннего периода выпуска (примерно до серийного номера 40000), когда в патроннике ствола находился патрон, затвор отходил назад примерно на 1 мм. Это служило своего рода индикацией наличия патрона в патроннике и даже в темноте на ощупь позволяло определить заряжен ли пистолет.
43906 - Пистолет Ортгис (Ortgies pistol).

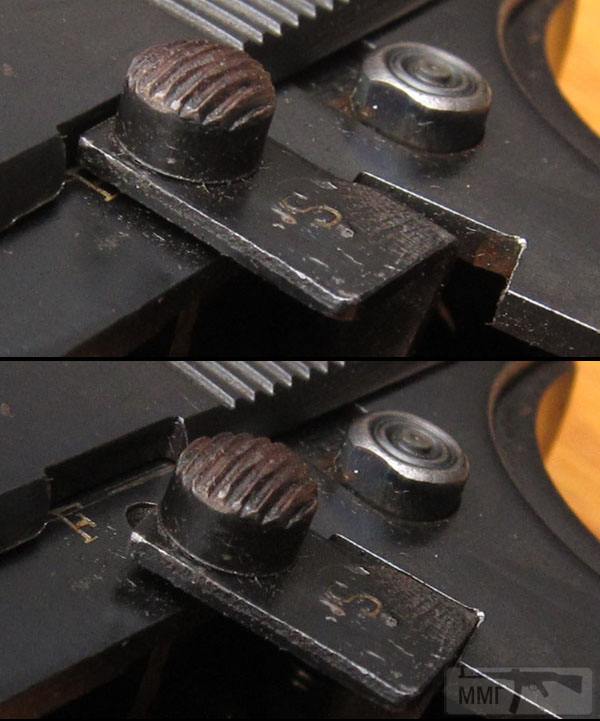

Исследователи утверждают, что по специальному заказу можно было приобрести оружие, оборудованное дополнительным предохранителем. Возможно некоторые полицейские или военные контракты предусматривали обязательно наличие второго предохранителя. Рычаг дополнительного предохранителя размещен с левой стороны оружия над щечкой рукоятки. Данный предохранитель прежде всего блокирует затвор. Кроме того, он блокирует клавишу рычага предохранителя на тыльной стороне рукоятки и предотвращает ее нажатие (т.е. перевод в положение «огонь»). Пистолеты, оснащенные дополнительным предохранителем, не имеют запатентованного фиксатора щечек рукоятки, так как он мешает предохранительному механизму. Вместо этого щечки крепятся с помощью сквозного винта.
43907 - Пистолет Ортгис (Ortgies pistol).

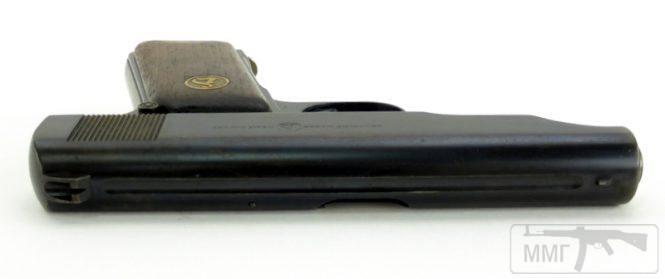

Пистолеты с дополнительным предохранителем имеют вырез в верхней части рукоятки. В данный вырез входит рычаг дополнительного предохранителя, когда он выключается (т.е. в положении «огонь»). При выключении предохранителя видна буква «F» (огонь — Feuer) на рамке над предохранителем, при этом буква «S» прячется за щечкой рукоятки. При включении предохранителя его рычаг закрывает букву «F». При этом становится видна буква «S» (предохранитель — Sicherung).
43908 - Пистолет Ортгис (Ortgies pistol).

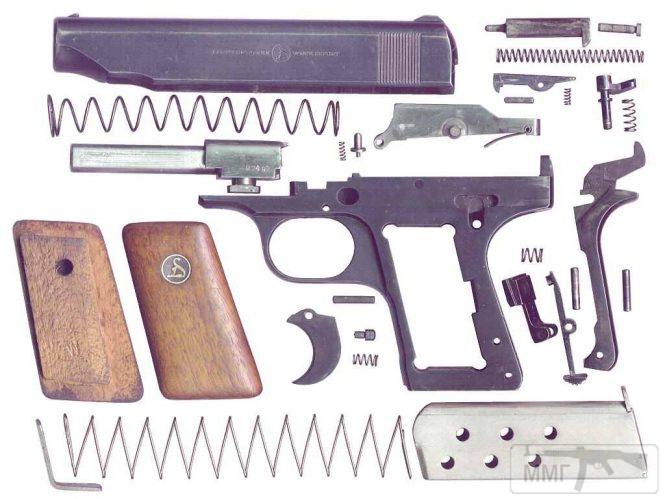

Прицельные приспособления пистолета Ortgies состоят из неподвижных мушки и целика, размещенных в верхней части затвора. На верхней поверхности затвора между мушкой и целиком сделана продольная проточка.
43909 - Пистолет Ортгис (Ortgies pistol).
За это сообщение автора Рост76 поблагодарили (всего 2):
ГошаSanek
Рейтинг: 16.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 12:15

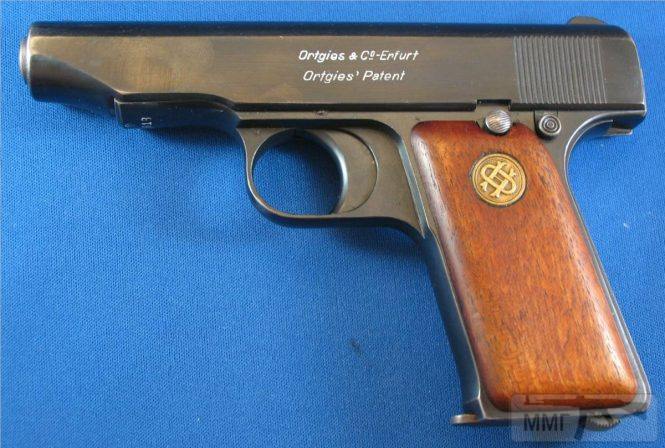

Автоматика пистолета Ортгис работает за счет отдачи свободного затвора. Ударно-спусковой механизм одинарного действия ударникового типа.
43910 - Пистолет Ортгис (Ortgies pistol).

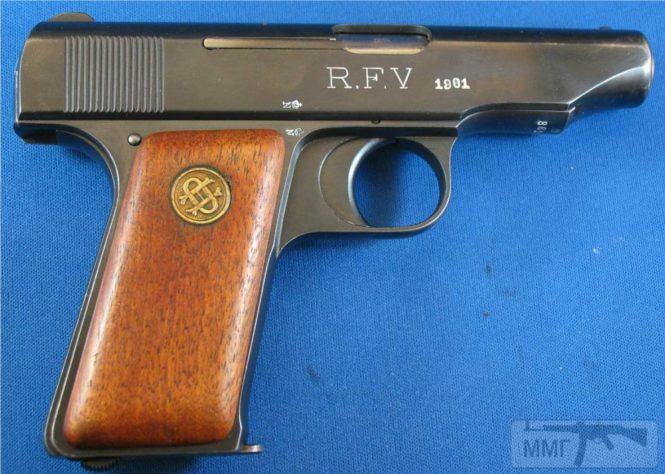

По окончании Первой Мировой войны Генрих Ортгис вернулся в Германию и в Эрфурте (Erfurt) организовал свою фирму под названием Ortgies & Company. В 1919 году компания приступила к производству пистолетов. Оружие этого периода времени имело маркировку в виде текста в две строки «ORTGIES & Co — ERFURT / ORTGIES’ PATENT» на левой стороне затвора, указывающую на предприятие производитель и автора патента. В верхней части щечек рукоятки пистолетов, изготовленных Ortgies & Company были установлены круглые медальоны с переплетенными буквами «H» и «O» (Heinrich Ortgies).
43911 - Пистолет Ортгис (Ortgies pistol).
Ortgies & Company выпустила только пистолеты калибра 7,65 мм Browning (0,32 ACP). Генрих Ортгис изначально планировал изготавливать пистолеты так же под патроны калибра 9 мм Browning Short (0,380 ACP) и 6,35 мм (0,25 ACP ). На обложке инструкции одного из ранних пистолетов был написан текст: "Die Ortgies — Selbstladepistole Kal. 9, 7,65 und 6,35 mm Patentiert in allen Kulturstaaten” (пистолет Ортгис калибра 9, 7.65 и 6.35 мм запатентованный во всех цивилизованных странах). После Первой Мировой войны согласно Версальскому договору Германии было запрещено изготавливать оружие военного калибра. Это одна из вероятных причин, по которой Ortgies & Co. не изготавливала пистолеты калибра 9 мм. Производство пистолетов Ортгис калибра 6.35 мм, возможно, было отложено потому, что небольшая фабрика Ortgies не имела ни места, ни времени, ни персонала для второй производственной линии.
43912 - Пистолет Ортгис (Ortgies pistol).

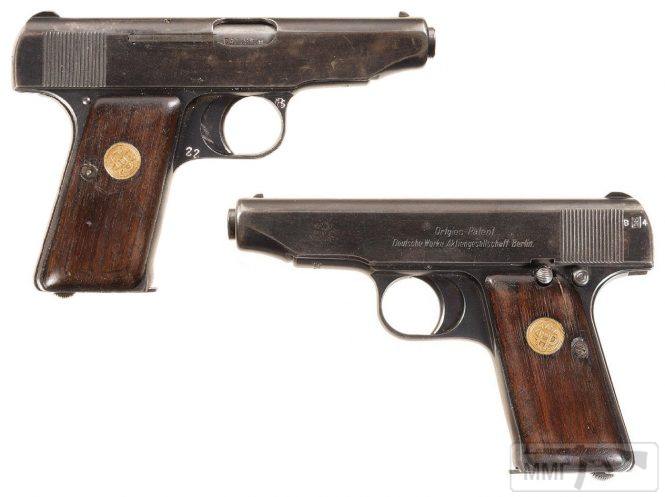

Продажи пистолетов Ortgies & Co. были довольно оживленными, несмотря на плохое состояние экономики после Первой Мировой войны. Это привлекло внимание более крупных компаний, таких как Deutsche-Werke AG (Берлин). В 1921 году Deutsche-Werke обратилась к Генриху Ортгису с предложение о покупке всего оборудования Ortgies & Co и права на выпуск его пистолета. Предложение было очень заманчивым и Генрих Ортгис согласился, после чего вероятно ушел из бизнеса в области стрелкового оружия. Компания Ortgies & Co. изготовила примерно 16 000 пистолетов калибра 7,65 мм, прежде чем производство перешло к Deutsche Werke.
43913 - Пистолет Ортгис (Ortgies pistol).

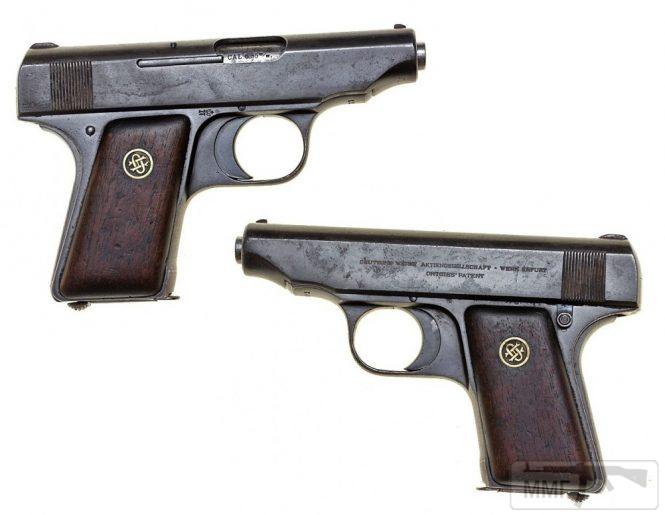

На поверхности затвора пистолета в маркировке появился дополнительный текст «Deutsche Werke», указывающий на производителя. На щечках рукояток ранних пистолетов Ортгис, выпускавшихся компанией Deutsche-Werke AG по прежнему были размещены медальоны с монограммой в виде букв «H» и «O». Первые 9-миллиметровые пистолеты Deutsche-Werke начала выпускать примерно с серийного номера 20 000. Представители компании утверждали, что они не нарушают требования Версальского договора и изготавливают 9 мм пистолеты исключительно для экспорта.
43914 - Пистолет Ортгис (Ortgies pistol).
За это сообщение автора Рост76 поблагодарили (всего 3):
иван777444333ГошаSanek
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 12:19

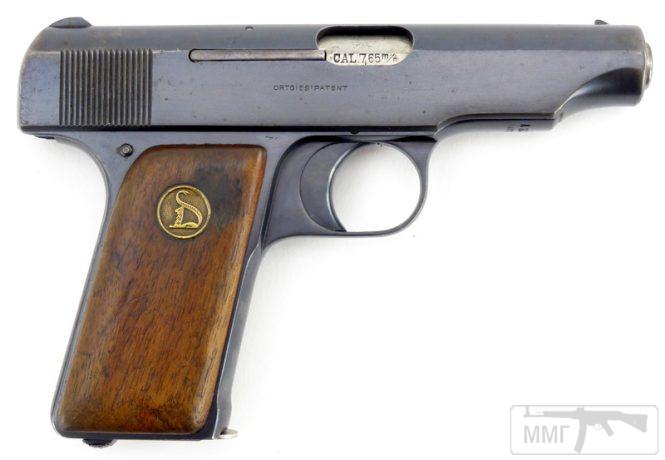

Пистолеты калибра 7,65 мм и 9 мм пронумерованы в единой последовательности. Пистолеты Ortgies калибра 6,35 мм были пронумерованы отдельно. Общая длина пистолетов Ортгис калибра 6,35 мм — 130 мм, длина ствола 70 мм, высота 85 мм, вес оружия 355 грамм, емкость магазина 7 патронов.
43915 - Пистолет Ортгис (Ortgies pistol).

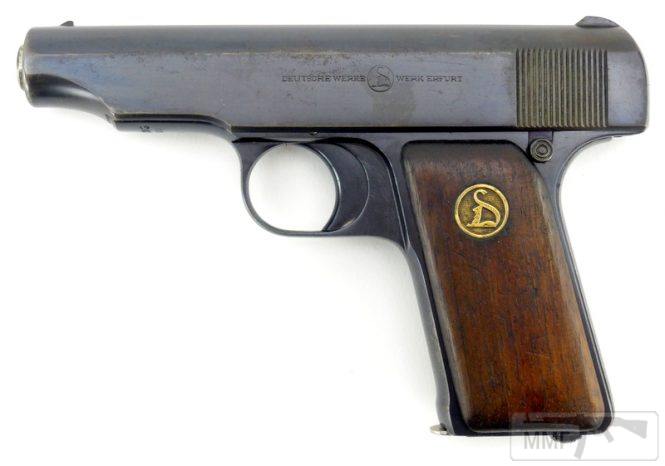

Начиная примерно с серийного номера 66500 на щечки рукояток пистолетов Ортгис начали устанавливать медальоны с изображением лежащей кошки. Ее выгнутый над головой хвост формировал изображение стилизованной буквы «D», обозначавшей первую букву в названии компании.
43916 - Пистолет Ортгис (Ortgies pistol).
Общая длина пистолетов Ортгис калибра 7,65 мм — 162 мм, длина ствола 85 мм, высота 111 мм, вес оружия 600 грамм, емкость магазина 7 патронов.
43917 - Пистолет Ортгис (Ortgies pistol).

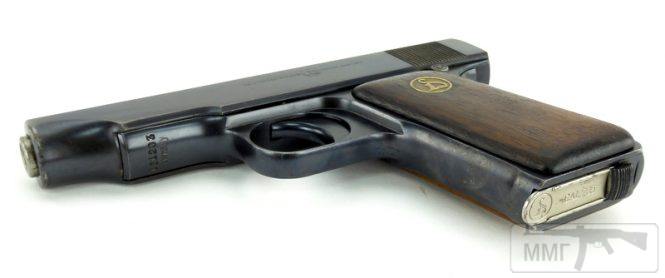

Серийный номер пистолетов наносили на нижней части рамки перед спусковой скобой. Для оружия, предназначавшегося для экспорта в этом же месте наносилась маркировка «Germany».
43918 - Пистолет Ортгис (Ortgies pistol).

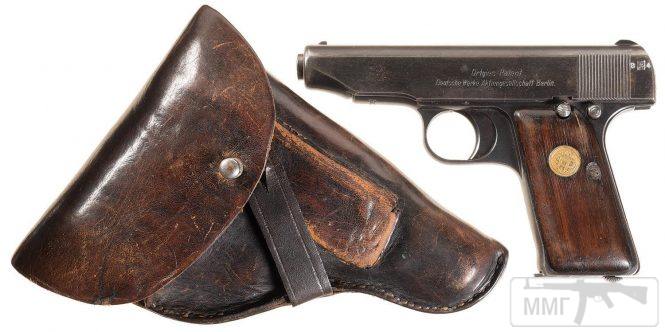

Союзные державы были полны решимости прекратить производство на военных предприятиях Германии. Немцы всячески поддерживали свой промышленный потенциал, пытаясь обеспечить как можно больше людей работой, чтобы уменьшить социальную напряженность. Межведомственная военная контрольная комиссия не разрешала Германии производить оружие военных калибров, и им не разрешалось выпускать больше пистолетов, чем это было необходимо для обычного использования и торговли. Deutsche Werke в конечном итоге сбрасывала тысячи пистолетов Ортгис на рынке ниже себестоимости. В 1922 году 48 000 пистолетов были проданы одной из американских компании по цене 0,66 доллара США за штуку. Чуть позже еще 43 000 пистолетов были проданы по 0,75 доллара каждый. К слову сказать себестоимость одного пистолета Ortgies в это время была чуть выше 2 долларов. Возможно эти продажи были вынужденными, связанными с попыткой сохранить производство. Возможно это были какие-то коммерческие уловки. Известно, что вскоре эти же пистолеты были вновь завезены в Германию и проданы по 3 доллара за штуку.
43919 - Пистолет Ортгис (Ortgies pistol).
За это сообщение автора Рост76 поблагодарили (всего 3):
иван777444333ГошаSanek
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 12:23

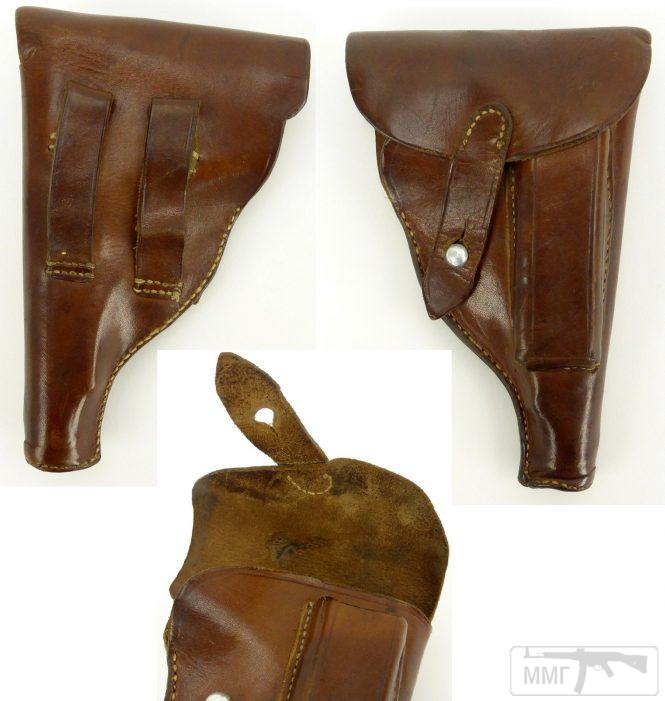

Межведомственная военная контрольная комиссия приказала Deutsche Werke прекратить производство всего оружия и боеприпасов не позднее 1 апреля 1922 года. Компания Deutsche Werke пыталась изготовить как можно больше пистолетов, прежде чем закрыть заводы и фактически не прекращала их изготовление до 30 сентября 1923 года. Больше пистолеты Ortgies не изготавливались.
43920 - Пистолет Ортгис (Ortgies pistol).

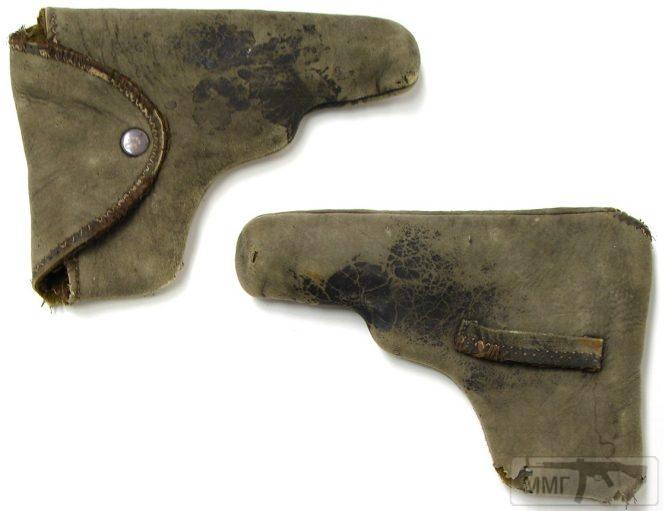

Пистолет Ортгис (Ortgies pistol), как правило, комплектовался кобурой. Это могла быть обычная кожаная кобура армейского или полицейского типа с клапаном и карманом для запасного магазина.
43921 - Пистолет Ортгис (Ortgies pistol).

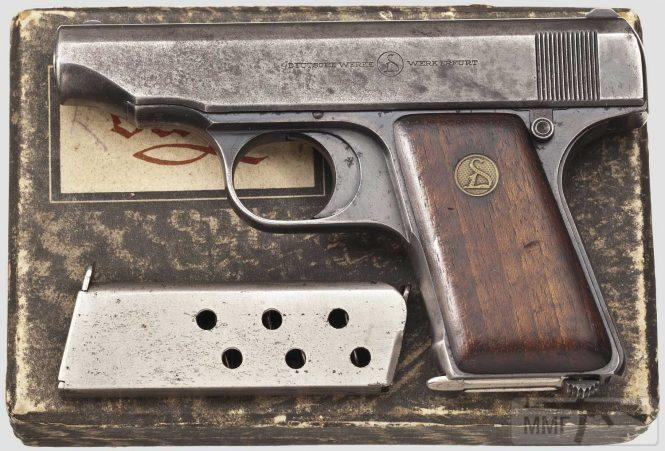

Кроме того для пистолетов Ortgies продавались и различные типы гражданских кобур, как поясных, так и для скрытого ношения оружия.
43922 - Пистолет Ортгис (Ortgies pistol).

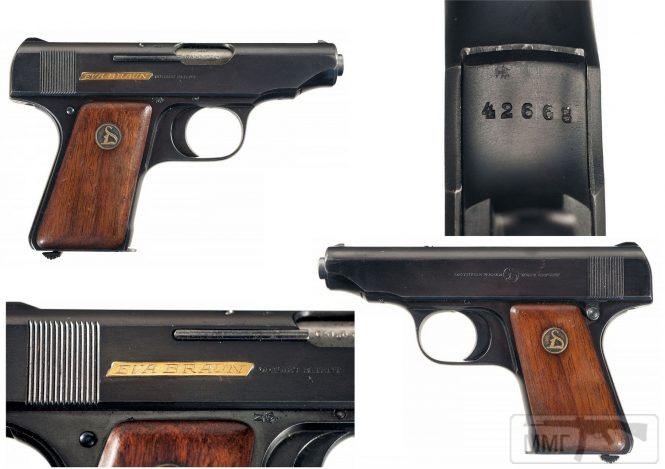

Общее количество изготовленный пистолетов Ortgies калибра 7,65 мм и 9 мм достигает четверти миллиона штук, а общее количество пистолетов калибра 6,35-мм составляет около 183 000. Основную часть этих пистолетов произвела Deutsche Werke. Компанией Ortgies & Co. было выпущено только около 16000 пистолетов. Пистолеты Ortgies достаточно интересное оружие, хорошо продуманное и качественно изготовленное. Оно безусловно заслуживает внимания и пользуется спросом среди коллекционеров. Вместе с тем Ортгис являются довольно распространенными пистолетами и часто встречаются на оружейных аукционах США и Европы. Обычно стоимость этих пистолетов не превышает 500 долларов США.
43923 - Пистолет Ортгис (Ortgies pistol).
Исключением является лот, проданный в декабре 2012 года. Это пистолет Ортгис с гравировкой в виде текста «EVA BRAUN» на золотой инкрустированной пластине, который был продан за 30 тысяч долларов. Пожалуй данное оружие можно назвать одним из десятка самых интересных трофеев Второй Мировой войны.
За это сообщение автора Рост76 поблагодарили (всего 3):
ГошаSanekиван777444333
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 12:50

Пистолеты Ортгис первой разновидности (Ortgies pistol First Variant) представляют собой оружие с серийными номерами начиная с цифры 1 и примерно до 2850.
43924 - Пистолет Ортгис (Ortgies pistol).

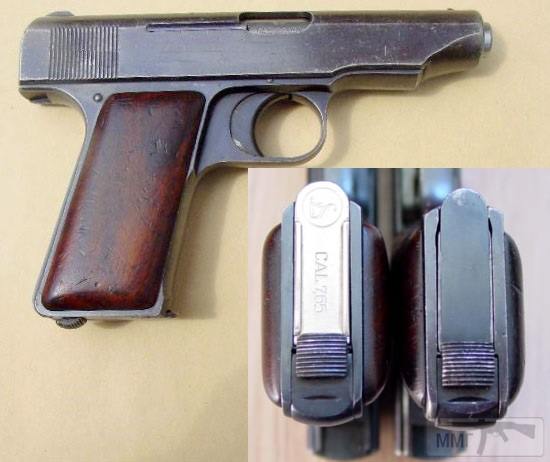

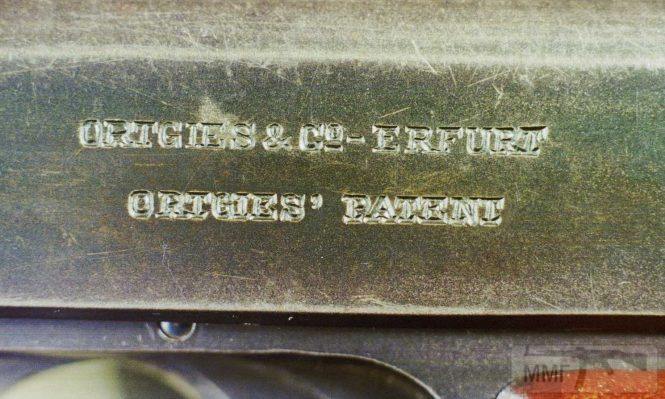

На левой стороне затворов пистолетов Ortgies первой разновидности нанесена маркировка в две строки «ORTGIES & Co — ERFURT / ORTGIES’ PATENT». Текст маркировки выполнен заглавными буквами без какого-либо наклона.
43925 - Пистолет Ортгис (Ortgies pistol).

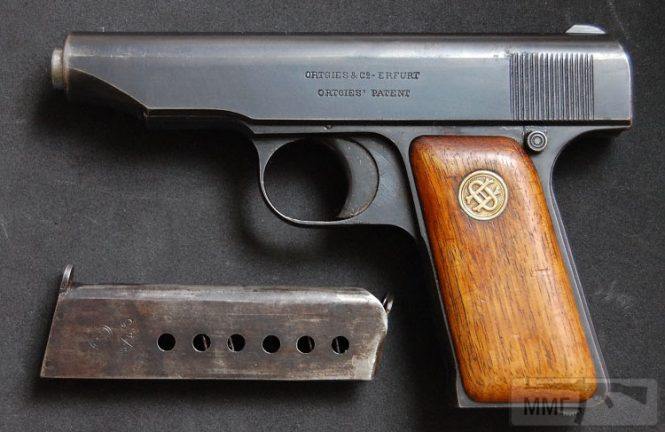

На правой стороне пистолетов первой разновидности маркировка отсутствует. Магазины пистолетов Ortgies обычно легко узнаваемы, потому что их изготавливали согласно Германскому патенту №393629 от 09 апреля 1921 года. Согласно этого патента нижние края боковых стенок магазина загибают и как бы обертывают вокруг нижней пластины магазина. Однако до апреля 1921 года, т.е. у ранних пистолетов, магазины были изготовлены другим способом и они напоминают по внешнему виду магазины пистолетов Браунинг 1910.
43926 - Пистолет Ортгис (Ortgies pistol).

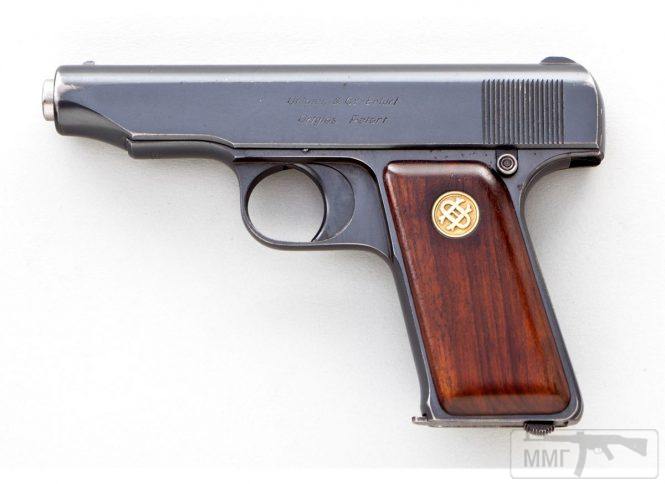

Магазины ранних пистолетов покрыты воронением и снабжены клеймом в виде переплетенных букв «HO» (Heinrich Ortgies). На левой стороне магазина сделаны шесть вертикальных отверстий под которыми нанесен текст «9 mm». На правой стороне сделано семь вертикальный отверстий и нанесена маркировка «7.65 mm». Таким образом магазины ранних пистолетов изначально были предназначены для возможности установки как в оружии калибра 9 мм, так и в 7,65 мм пистолетах. Несмотря на это компания Ortgies & Co изготавливала пистолеты только калибром 7,65 мм. Вероятные причины этого были изложены в статье Пистолет Ортгис. Ранние пистолеты Ортгис снабжались простыми деревянными щечками рукояток без медальонов. Примерно после серийного номера 280 на рукоятки пистолетов стали устанавливать щечки с инкрустированными в них медальонами. Поверхность медальона украшают, переплетенные в виде монограммы, буквы «HO» (Heinrich Ortgies). Медальоны устанавливали в верхние части щечек. Подобные медальоны впоследствии размещали на все щечки рукоятки пистолетов изготовленных компанией Ortgies & Co, а так же на ранних вариантах пистолетов, изготовленных на заводах Deutsche Werke.
43927 - Пистолет Ортгис (Ortgies pistol).
За это сообщение автора Рост76 поблагодарили (всего 3):
ГошаSanekиван777444333
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 12:58

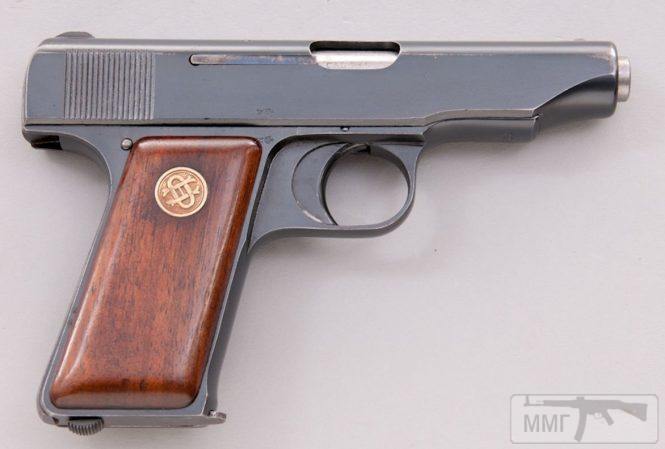

Пистолеты Ортгис второй разновидности (Ortgies pistol Second Variant) так же как и первой разновидности были изготовлены на предприятии Ortgies & Company. Оружие второй разновидности так же изготавливалось лишь калибром 7,65 мм.
43928 - Пистолет Ортгис (Ortgies pistol).
Среди этого оружия встречаются пистолеты, щечки рукояток которых крепятся сквозным винтом, а не защелками, как предусмотрено патентом №319693 от 27 сентября 1918 года.
43928 - Пистолет Ортгис (Ortgies pistol).

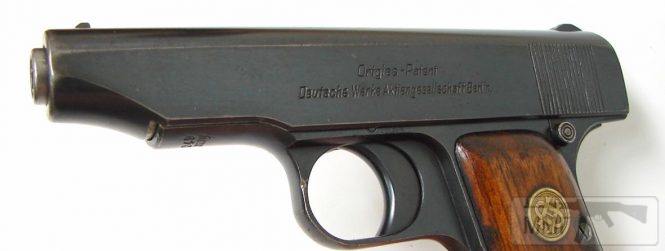

Первые пистолеты изготовленные Deutsche Werke имели на щечках рукоятки медальоны монограммой в виде букв «HO» (Heinrich Ortgies), как и на пистолетах первой и второй разновидности. На правой стороне затворов пистолетов Ortgies третьей разновидности отсутствует маркировка.
43930 - Пистолет Ортгис (Ortgies pistol).

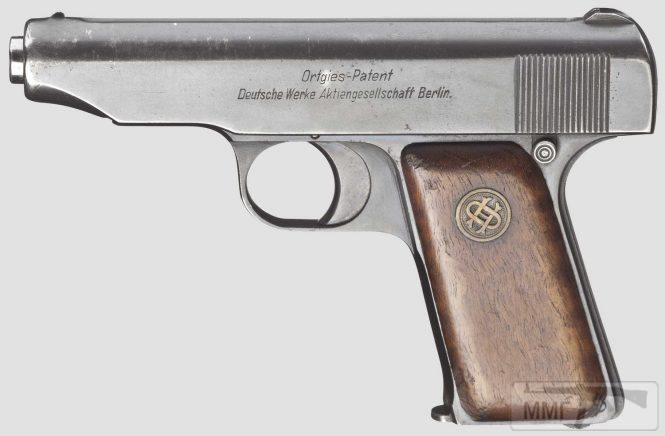

Маркировка левой стороны затвора пистолетов Ortgies третьей разновидности представляет собой текст в две строки: «Ortgies — Patent / Deutsche Werke Aktiengesellschaft Berlin». Существует вариант этой маркировки без дефиса, но с добавлением апострофа: «Ortgies’ Patent / Deutsche Werke Aktiengesellschaft Berlin». Текст маркировки использует как заглавные, так и строчные буквы. После приобретения предприятия Генриха Ортгиза Deutsche Werke вряд-ли перевезло оборудование в Берлин. Упоминание этого города в маркировке вероятно связано с местом расположения центрального офиса компании.
43931 - Пистолет Ортгис (Ortgies pistol).

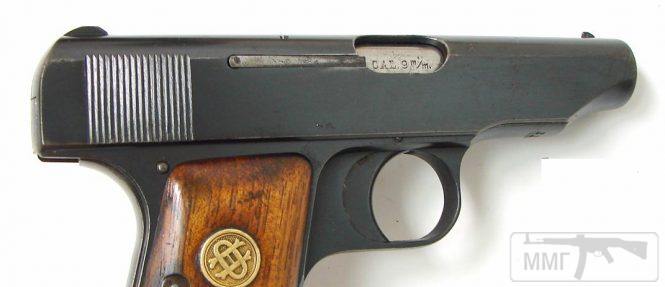

Пистолеты Ортгис третьей разновидности изготавливались калибром как 7,65 мм, так и 9 мм. Первые 9-миллиметровые пистолеты начали изготавливать в районе серийного номера 20 000. Исследователи называют №20515 самым ранним известным серийным номер 9 мм пистолета Ortgies. Пистолеты калибра 7,65 мм и 9 мм отличаются только стволом. К этому времени магазины пистолетов стали изготавливать хромированными или никелированными. Теперь на боковых поверхностях магазинов обычно наносят маркировку 9 mm и шесть отверстий с левой стороны или 7,65 mm и семь отверстий с правой стороны. То есть Deutsche Werke изготавливало магазины индивидуально для каждого калибра. В литературе приводятся сведения, что ряд пистолетов третьей разновидности имеет индикацию наличия патрона в патроннике.
43932 - Пистолет Ортгис (Ortgies pistol).
43929 - Пистолет Ортгис (Ortgies pistol).
За это сообщение автора Рост76 поблагодарили (всего 3):
Sanekиван777444333Гоша
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 13:02

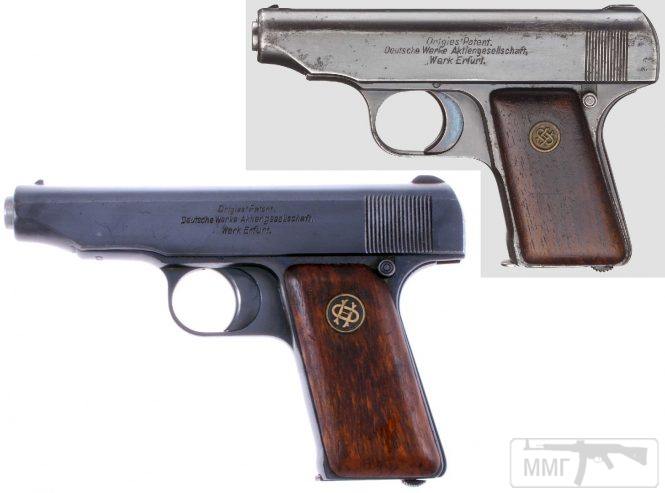

Пистолеты Ортгис четвертой разновидности (Ortgies pistol Fourth Variant) изготавливали калибром не только 9 мм и 7,65 мм, но впервые приступили к выпуску пистолетов калибром 6,35 мм.
43933 - Пистолет Ортгис (Ortgies pistol).

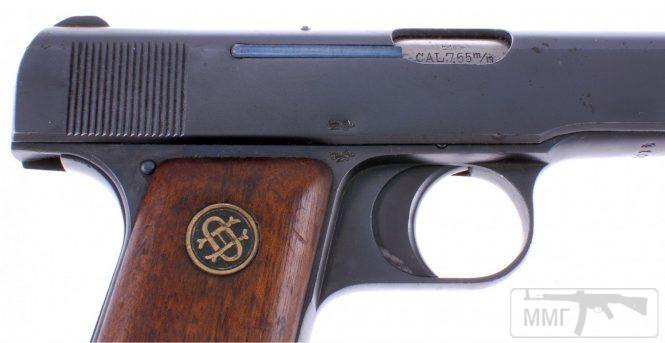

Причем у пистолетов Ортгис калибра 6,35 мм рамка были меньше, чем у оружия большего калибра. Кроме того пистолеты Ortgies калибра 6,35 мм имели серийные номера собственного диапазона.
43934 - Пистолет Ортгис (Ortgies pistol).

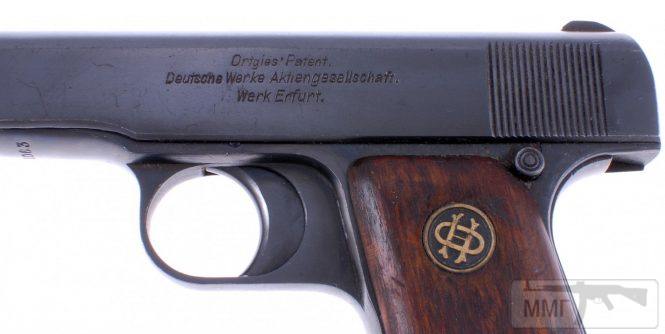

На правой стороне затвора пистолетов четвертой разновидности кроме клейма в виде буквы «N» под короной, нет другой маркировки. Медальоны на щечках рукоятки по прежнему представляют собой монограмму в виде букв «HO».
43935 - Пистолет Ортгис (Ortgies pistol).

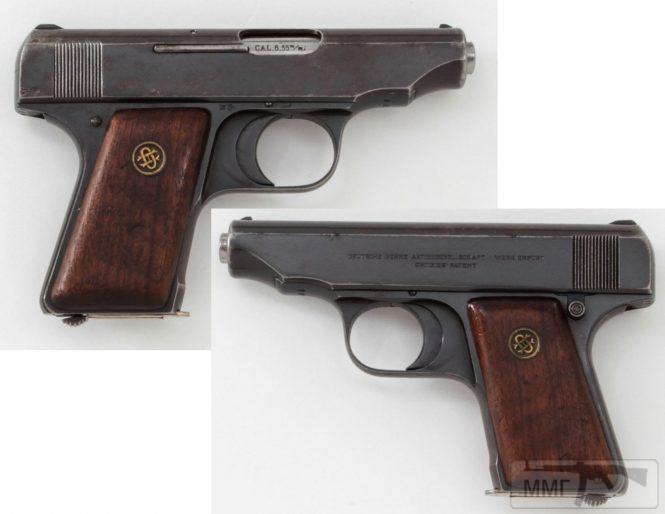

У пистолетов четвертой разновидности на левой стороне затвора в маркировке вместо Берлина стали указывать место изготовления оружия — Эрфурт (Erfurt). Текст маркировки выполнен заглавными и строчными буквами наклонным шрифтом в три строки: «Ortgies 'Patent. / Deutsche Werke Aktiengesellschaft, / Werk Erfurt.». Серийные номера пистолетов четвертой разновидности калибра 7,65 мм и 9 мм находятся в диапазоне 29000 — 56500. При этом исследователи указывают некоторое несоответствие. Так у пистолета Ортгис с серийным номером 29078 указан в маркировке город Эрфурт, а у пистолетов с серийными номерами 30872 и 37080 в маркировке указан Берлин. Серийные номера пистолетов четвертой разновидности калибра 6,35 начинаются с номера 1 и заканчиваются примерно на 6000. Некоторые специалисты утверждают, что ранние пистолеты калибра 6,35 мм имеют более короткий затвор и более тонкую верхнюю часть рамки, чем более поздние пистолеты.
43936 - Пистолет Ортгис (Ortgies pistol).
За это сообщение автора Рост76 поблагодарили (всего 3):
Sanekиван777444333Гоша
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 13:06

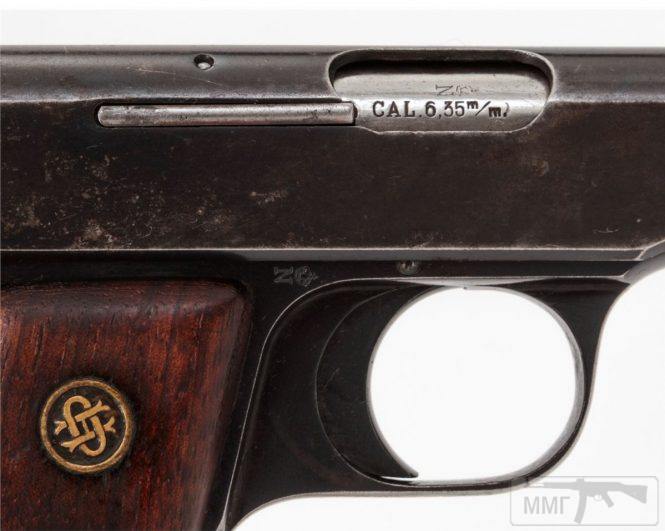

Пистолеты Ортгис пятой разновидности (Ortgies pistol Fifth Variant) изготавливались во всех калибрах. Серийные номера пистолетов с большой рамкой начинаются примерно от 56500 и заканчиваются номером 92600. Оружие пятой разновидности калибра 6,35 мм встречается в диапазоне серийных номеров 6000 — 47861.
43937 - Пистолет Ортгис (Ortgies pistol).

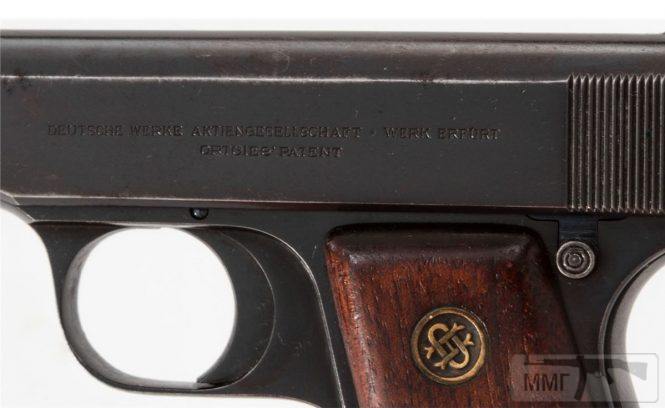

На правой стороне затвора этих пистолетов нет маркировки.
43938 - Пистолет Ортгис (Ortgies pistol).

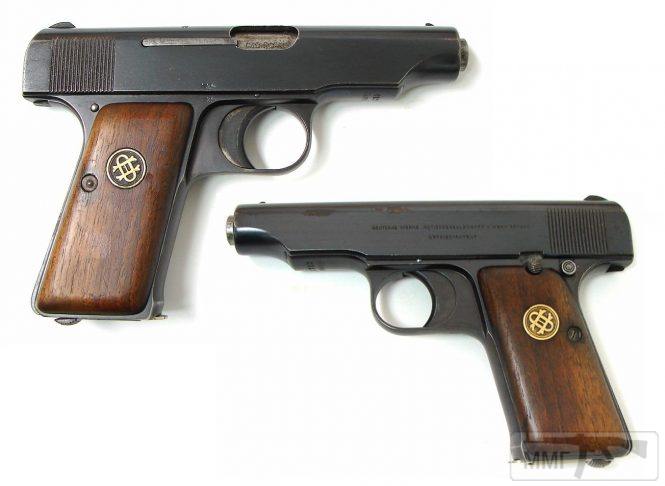

Маркировка на левой стороне затвора представляет собой текст в две строки: «DEUTSCHE WERKE AKTIENGESELLSCHAFT — WERK ERFURT / ORTGIES’ PATENT». Текст маркировки выполнен лишь заглавными буквами шрифтом без наклона.
43939 - Пистолет Ортгис (Ortgies pistol).

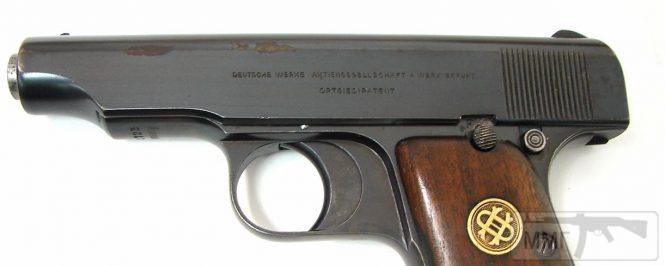

Начиная с оружия пятой разновидности появляются пистолеты Ortgies оборудованные дополнительным предохранителем, установленным над левой щечкой рукоятки. У всех пистолетов с дополнительным предохранителем щечки рукояток крепятся к рамке с помощью винта. Винт входит в левую щечку рукоятки и вкручивается в гайку, установленную в правой щечке рукоятки.
43940 - Пистолет Ортгис (Ortgies pistol).

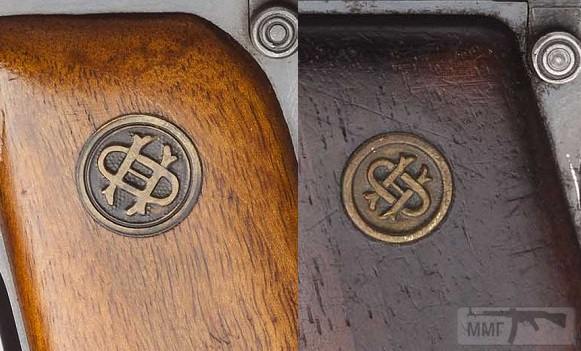

В первое время пистолеты Ортгис пятой разновидности снабжаются щечками рукоятки с медальонами в виде переплетения букв «НО».
43941 - Пистолет Ортгис (Ortgies pistol).
За это сообщение автора Рост76 поблагодарили (всего 3):
Sanekиван777444333Гоша
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 13:07

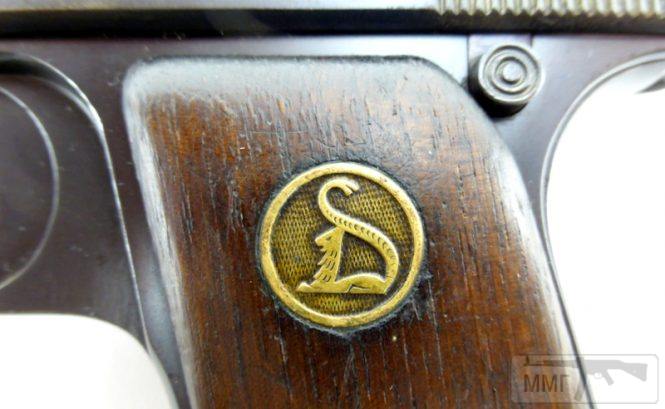

В это же время появился второй вариант изготовления этого медальона. У ранних медальонов по контуру размещено широкое кольцо, в которое вписано более тонкое кольцо. Фон раннего медальона сделан рельефным. У медальонов позднего выпуска фон сделан плоским, а контур представляет собой одно широкое кольцо.
43942 - Пистолет Ортгис (Ortgies pistol).

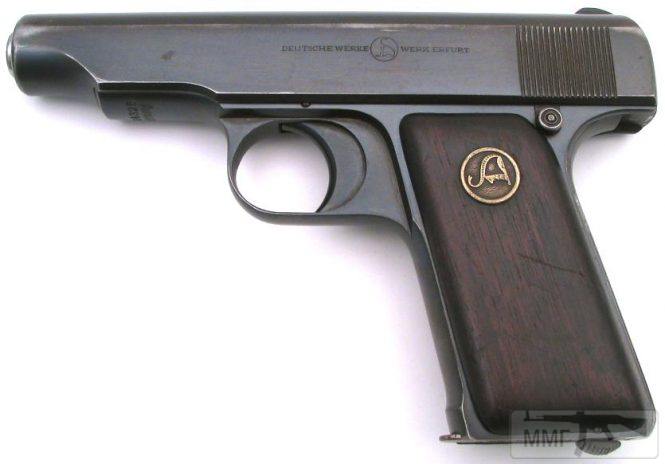

Начиная примерно с серийного номера 66500 (пистолетов калибра 9 мм и 7,65 мм) на щечках рукояток оружия появился новый медальон. Его рисунок представлял собой фигуру лежащей кошки (или льва). Хвост животного загнут над головой, как бы изображая букву «D». Буква вероятно символизирует страну изготовитель оружия и первую букву названия компании — Deutsche-Werke AG. У пистолетов калибра 6,35 мм новый медальон появился начиная с серийного номера 22000. Однако в интервале серийных номеров от 22000 до 25000 на щечках рукояток оружия встречаются медальоны как с монограммой «HO», так и с изображением кошки.
43943 - Пистолет Ортгис (Ortgies pistol).
За это сообщение автора Рост76 поблагодарили (всего 3):
Sanekиван777444333Гоша
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 13:11

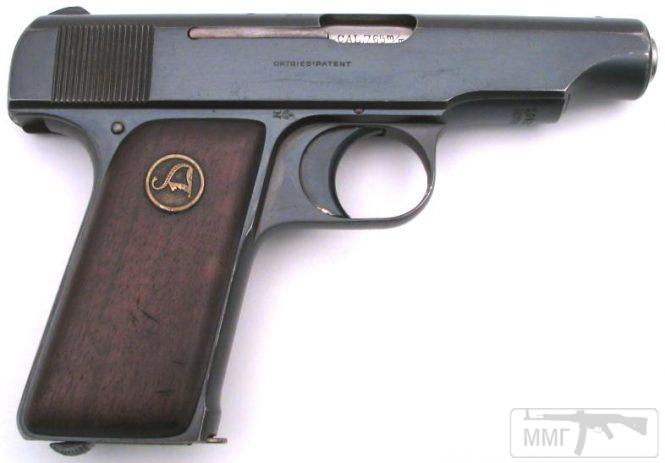

Пистолеты Ортгис шестой разновидности (Ortgies pistol Sixth Variant) изготавливались калибром 6,35 мм, 7,35 мм и 9 мм.
43944 - Пистолет Ортгис (Ortgies pistol).
Калибр оружия как и прежде указывался на патроннике ствола. Маркировка «CAL. 7.65 m/m» у пистолета, показанного на фото, видна через окно для извлечения гильз с правой стороны затвора.
43945 - Пистолет Ортгис (Ortgies pistol).

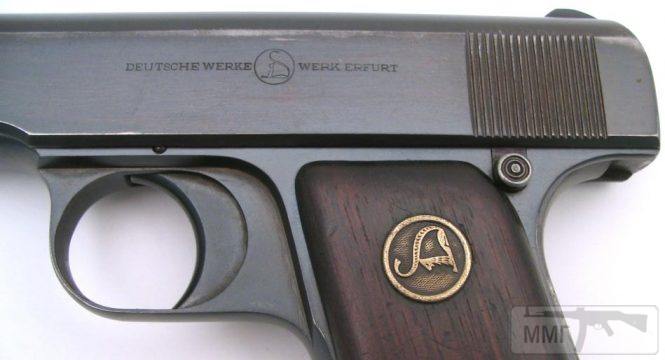

На левой стороне затвора пистолетов Ortgies шестой разновидности нанесена маркировка в одну строку в виде текста: «DEUTSCHE WERKE WERK ERFURT». Между словами «WERKE» и «WERK» нанесено изображение клейма Deutsche-Werke AG в виде кошки.
43946 - Пистолет Ортгис (Ortgies pistol).

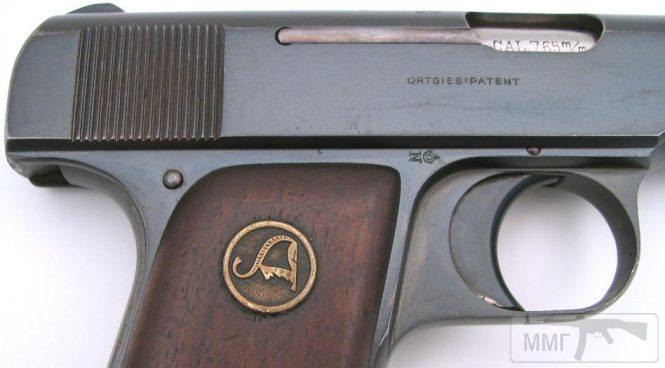

На правой стороне затворов пистолетов шестой разновидности нанесена маркировка в виде текста «ORTGIES’ PATENT». Текст маркировки на левой и правой сторонах затвора выполнен заглавными буквами без наклона. Серийные номера пистолетов Ортгис шестой разновидности калибра 7,65 мм и 9 мм начинаются от номера 92600 и заканчиваются около номера 263000.
43947 - Пистолет Ортгис (Ortgies pistol).

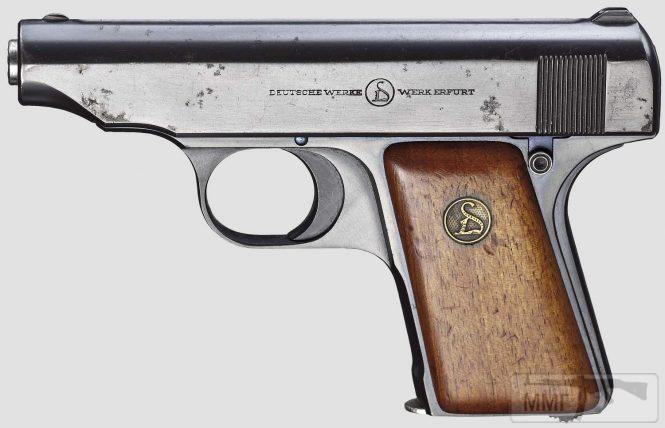

Серийные номера пистолетов Ortgies шестой разновидности калибра 6,35 мм находятся вероятно в диапазоне 47862 — 186000. Тем не менее в литературе указан самый низкий серийный номер с маркировкой шестой разновидности — №23725, а самый высокий известный номер — 185455.
43948 - Пистолет Ортгис (Ortgies pistol).
За это сообщение автора Рост76 поблагодарили (всего 3):
Sanekиван777444333Гоша
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 13:14

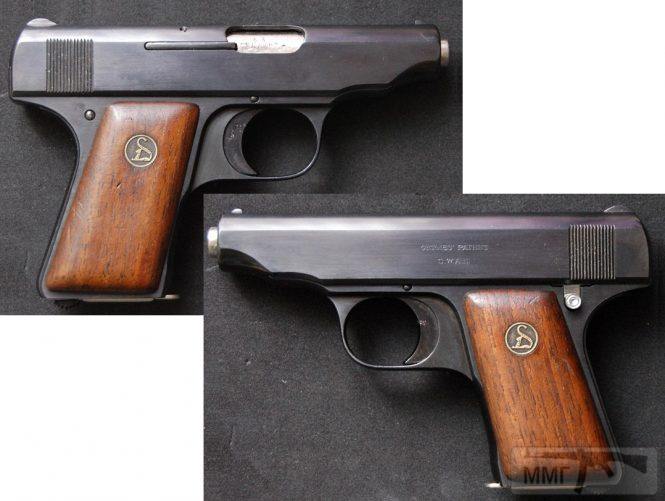

По неизвестным причинам некоторые пистолеты Ортгис калибра 6,35 мм с серийными номерами от 54000 до 58096 имеют иную маркировку. Она выполнена на левой стороне затвора в виде текста в две строки: "ORTGIES’ PATENT / D.W.A.E.". Текст выполнен заглавными буквами шрифтом без наклона. Исследователи указывают, что пистолет Ортгис калибра 7,65 мм с серийным номером 117810 имеет маркировку «D.W.A.E.» на левой стороне затвора и «ORTGIES PATENT» на правой стороне.
43949 - Пистолет Ортгис (Ortgies pistol).

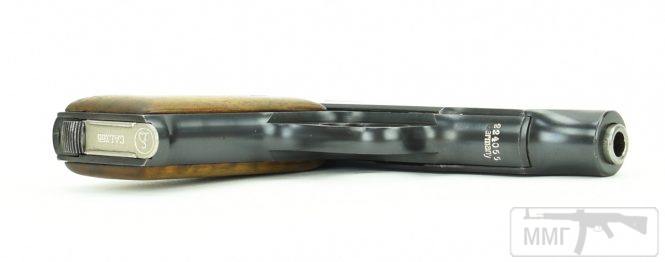

Большинство пистолетов шестой разновидности были предназначены для экспорта и снабжены маркировкой «Germany», размещенной под серийным номером на нижней части рамки перед спусковой скобой. На магазинах позднего выпуска на нижнюю пластину помимо калибра наносили клеймо Deutsche-Werke в виде кошки.
43950 - Пистолет Ортгис (Ortgies pistol).

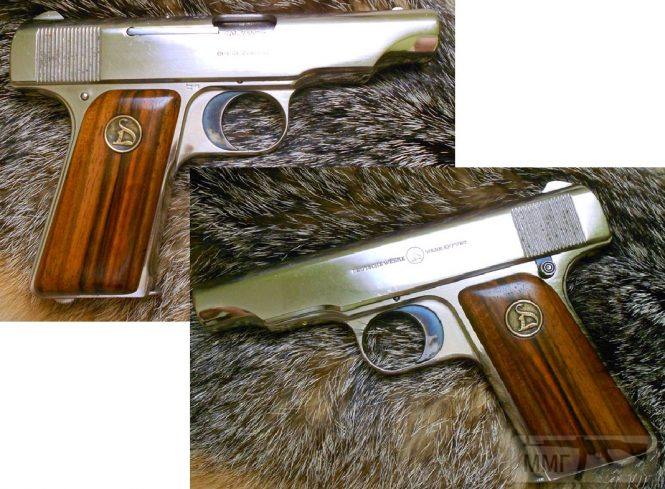

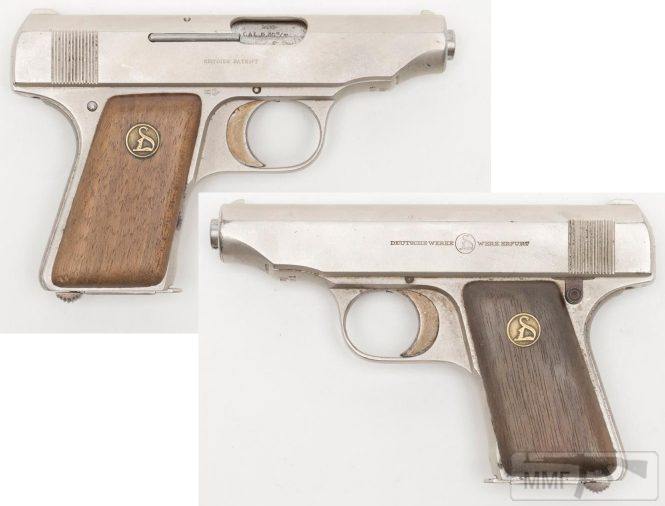

Пистолеты шестой разновидности кроме обычной отделки рамки и затвора с помощью воронения могли быть изготовлены с никелевым покрытием.
43951 - Пистолет Ортгис (Ortgies pistol).
Никелирование могло быть как матовое, так и полированное.
43952 - Пистолет Ортгис (Ortgies pistol).

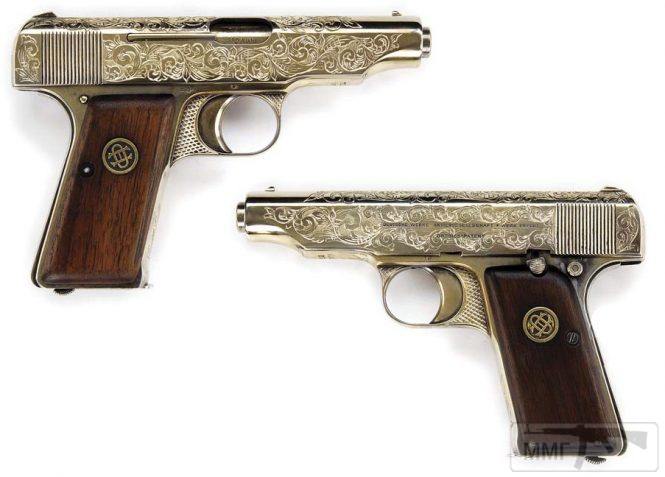

Рамки и затворы пистолетов, выполненных по индивидуальному заказу, покрывали гравировкой, изготавливая штучное оружие.
43953 - Пистолет Ортгис (Ortgies pistol).
За это сообщение автора Рост76 поблагодарили (всего 3):
Sanekиван777444333Гоша
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 13:16

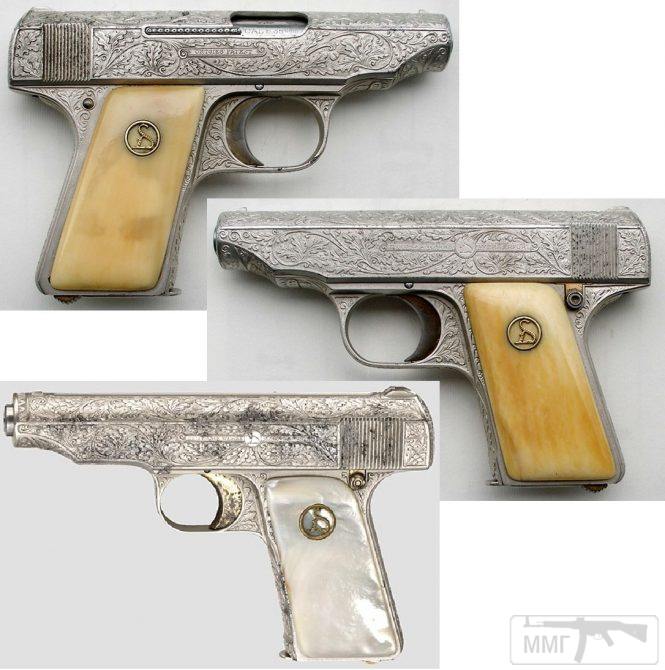

Для состоятельных клиентов, помимо гравировки, для оформления рамок использовали драгоценные металлы: серебро, золото. Щечки рукояток такого оружия изготавливали из слоновой кости или перламутра. Медальоны щечек рукоятки так же были штучной работы.
43954 - Пистолет Ортгис (Ortgies pistol).

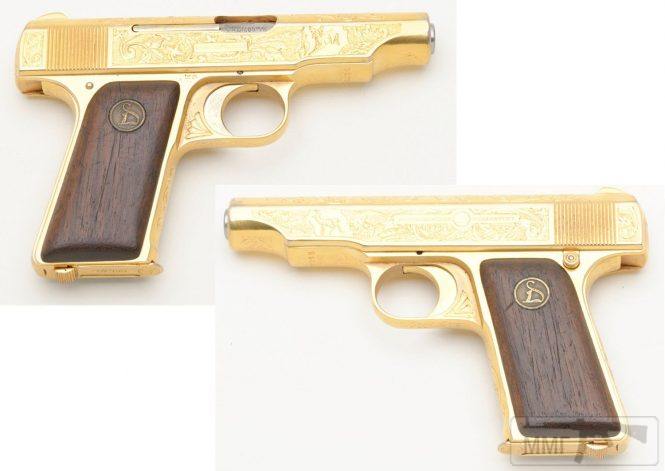

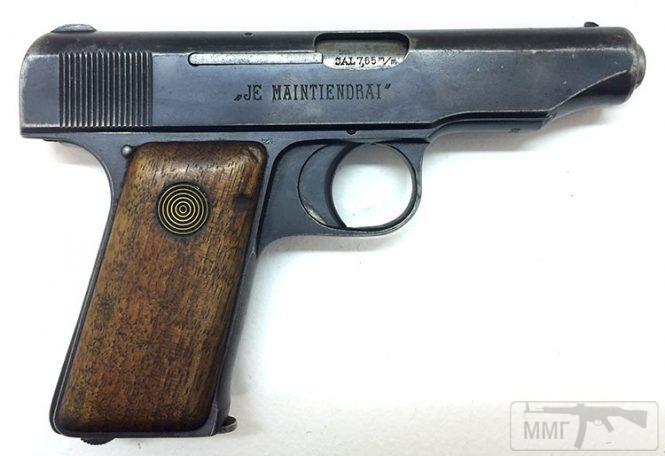

Пистолеты Ортгис использовали не только как гражданское оружие самообороны. Они стояли на вооружении прусских пограничников, чешской полиции, финской тюремной службы. В годы Второй Мировой войны пистолеты использовал вермахт в качестве вспомогательного стрелкового оружия. Ortgies продавались в большом количестве как в Северной, так и в Южной Америке. Небольшая партия пистолетов Ортгис была изготовленна по контракту для полиции и вооруженных сил Нидерландов. Это оружие на левой стороне рамки обычно имеет маркировку «Je Maintiendrai» и медальоны на щечках рукоятки с изображением концентрических кругов.
43955 - Пистолет Ортгис (Ortgies pistol).
Стоимость пистолетов Ортгис рядового исполнения не очень высока и редко превышает 500 долларов. При этом стоимость редкого или уникального оружия может быть выше в несколько раз. Гравированный пистолет с использованием при изготовлении серебра или золота может стоить примерно пару тысяч долларов. Стоимость пистолетов с серийными номерами 1 или 2-10 довольно трудно предсказать.
За это сообщение автора Рост76 поблагодарили (всего 3):
Sanekиван777444333Гоша
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 08 янв 2019, 13:27

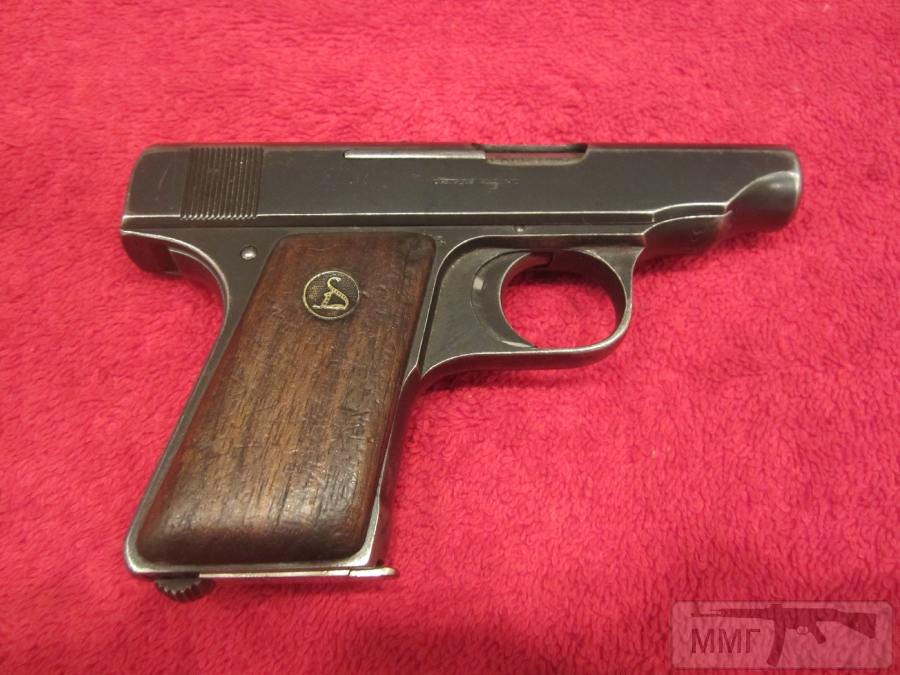

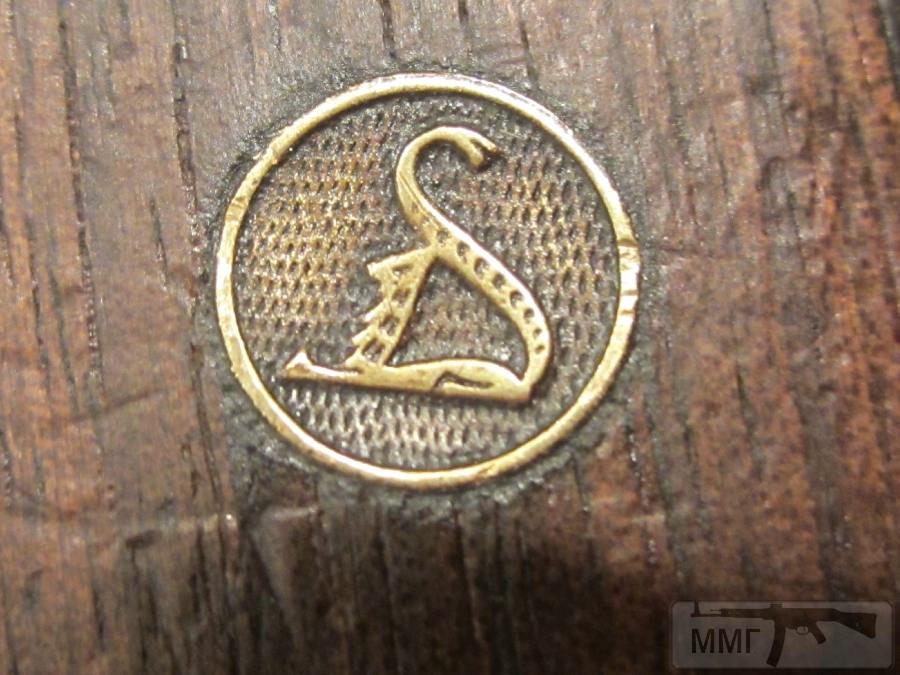

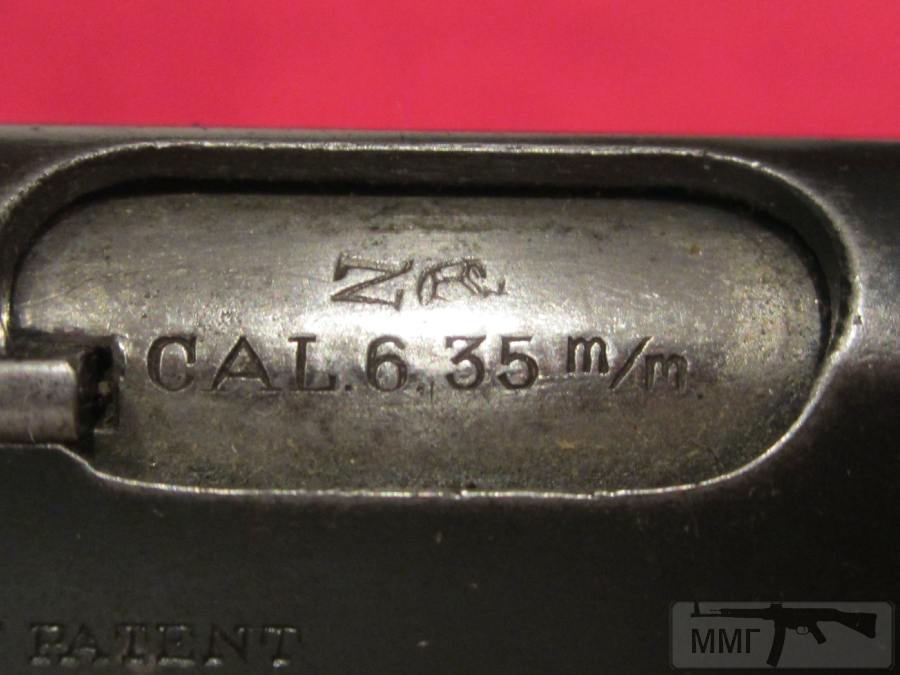

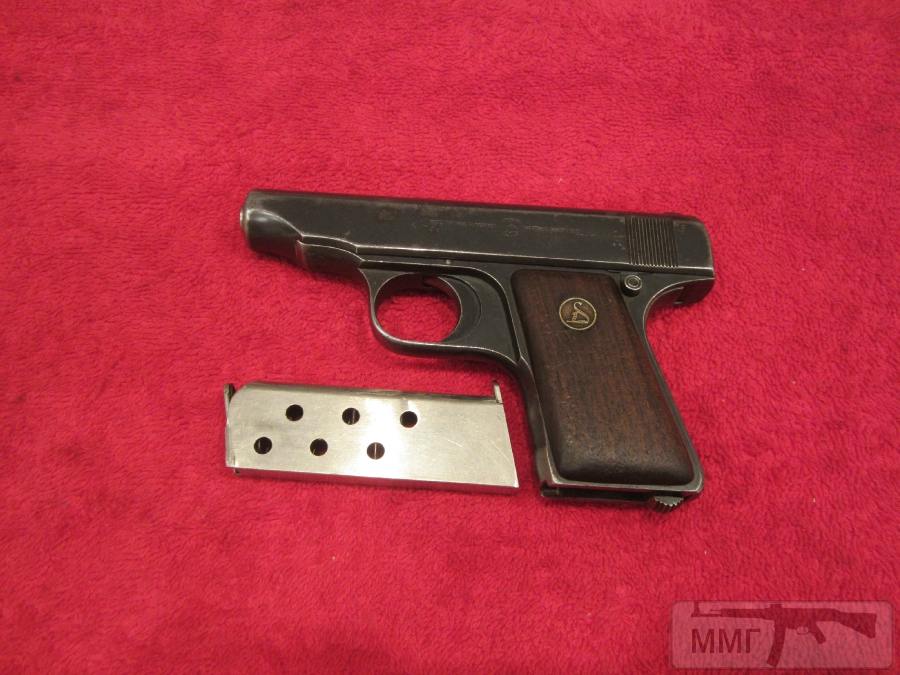

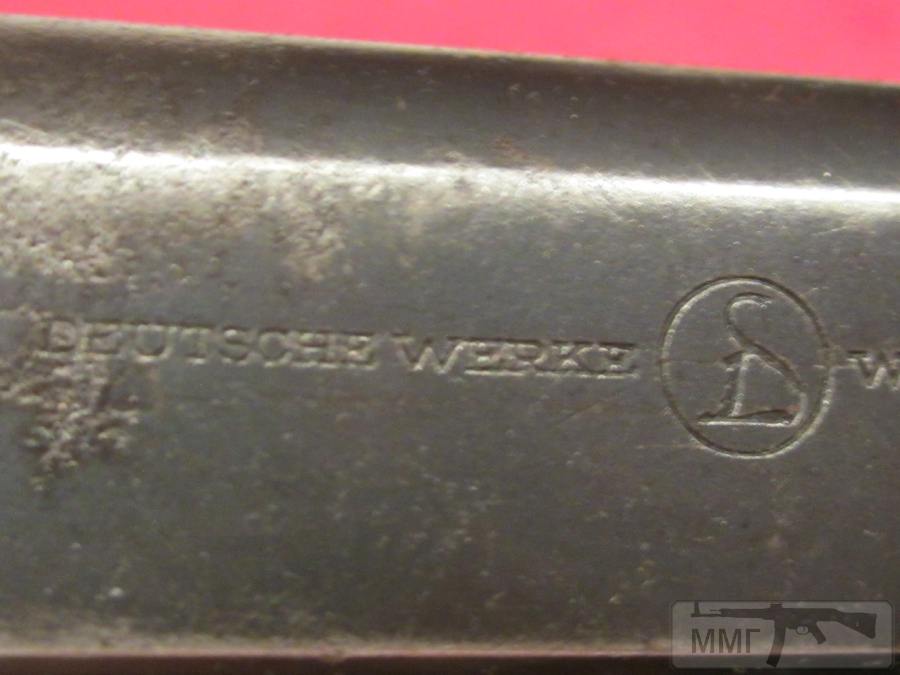

В августе прошлого года вот такой красавец с Мечигана нашел своего нового хозяина за 265 уе. :wink:
43956 - Пистолет Ортгис (Ortgies pistol).
43957 - Пистолет Ортгис (Ortgies pistol).
43958 - Пистолет Ортгис (Ortgies pistol).
43959 - Пистолет Ортгис (Ortgies pistol).
43960 - Пистолет Ортгис (Ortgies pistol).
За это сообщение автора Рост76 поблагодарили (всего 3):
Sanekиван777444333Гоша
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

иван777444333
Супермодератор
Супермодератор
Спонсор форума
Спонсор форума
Сообщения: 2854
Зарегистрирован: 02 дек 2016
Откуда: Украина
Поблагодарили: 12671 раз
Карма: +4/-0

Пистолет Ортгис (Ortgies pistol).

Где иван777444333 » 08 янв 2019, 20:04

Рост76 писал(а):
08 янв 2019, 13:27
нашел своего нового хозяина за 265 уе.
Ого, дорого :shok: :shok: :shok:
За это сообщение автора иван777444333 поблагодарили (всего 3):
SanekРост76Гоша
Рейтинг: 25%
УМИРАТЬ ОДИН РАЗ

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Рост76
Полковник
Полковник
Спонсор форума
Спонсор форума
Сообщения: 6973
Зарегистрирован: 03 янв 2018
Поблагодарили: 42275 раз
Карма: +9/-0

Пистолет Ортгис (Ortgies pistol).

Где Рост76 » 09 янв 2019, 09:20

иван777444333, несказал бы что для них дорого :wink: вопрос в том что мало фото с данным пистолетом или качество плохое попадается или меня в Гугле ущемляют :wink: у кого есть делитесь.
За это сообщение автора Рост76 поблагодарили (всего 3):
иван777444333ГошаSanek
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

иван777444333
Супермодератор
Супермодератор
Спонсор форума
Спонсор форума
Сообщения: 2854
Зарегистрирован: 02 дек 2016
Откуда: Украина
Поблагодарили: 12671 раз
Карма: +4/-0

Пистолет Ортгис (Ortgies pistol).

Где иван777444333 » 09 янв 2019, 09:59

Рост76 писал(а):
09 янв 2019, 09:20
несказал бы что для них дорого
Шутка
За это сообщение автора иван777444333 поблагодарили (всего 3):
ГошаРост76Sanek
Рейтинг: 25%
УМИРАТЬ ОДИН РАЗ

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Ответить
  • Похожие темы
    Ответы
    Просмотры
    Последнее сообщение

Вернуться в «Боевое стрелковое оружие»
