Траки

Где Sanek » 10 дек 2017, 22:36

Камрады, давайте в этой теме выкладывать фото траков тяжелой техники и от чего они. Будет как справочник. Итак, начну...

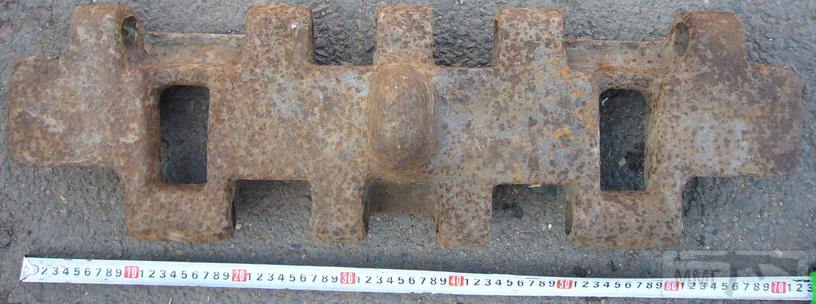

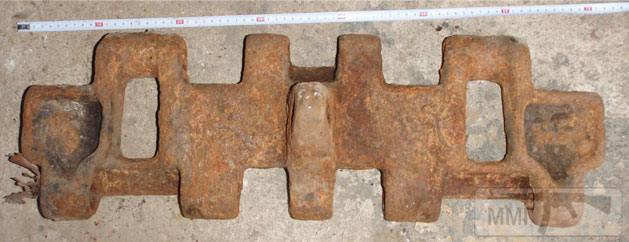

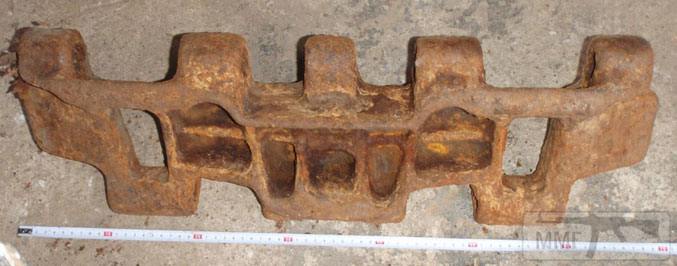

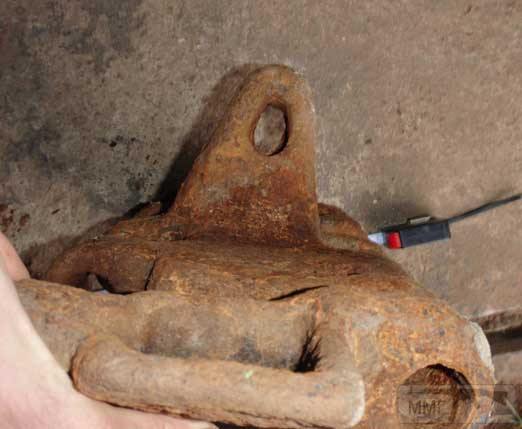

Траки танков КВ

Всего на танки линейки КВ было 5 видов:

- 700мм ранние
- 610 мм для КВ-1с
- челябинские 650мм с составными траками с укороченными гребнями хаотично через 5-7 траков
- челябинские 650мм с составными траками с полностью срезанными гребнями хаотично через 5-7 траков
- 650мм поздние для КВ-85. Применялись на предсерийных и ранних ИС-1.
17787 - Траки
17788 - Траки
17789 - Траки
17790 - Траки
За это сообщение автора Sanek поблагодарили (всего 6):
nesmerLumenиван777444333PuhPuhГошаРост76
Рейтинг: 50%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 22:38

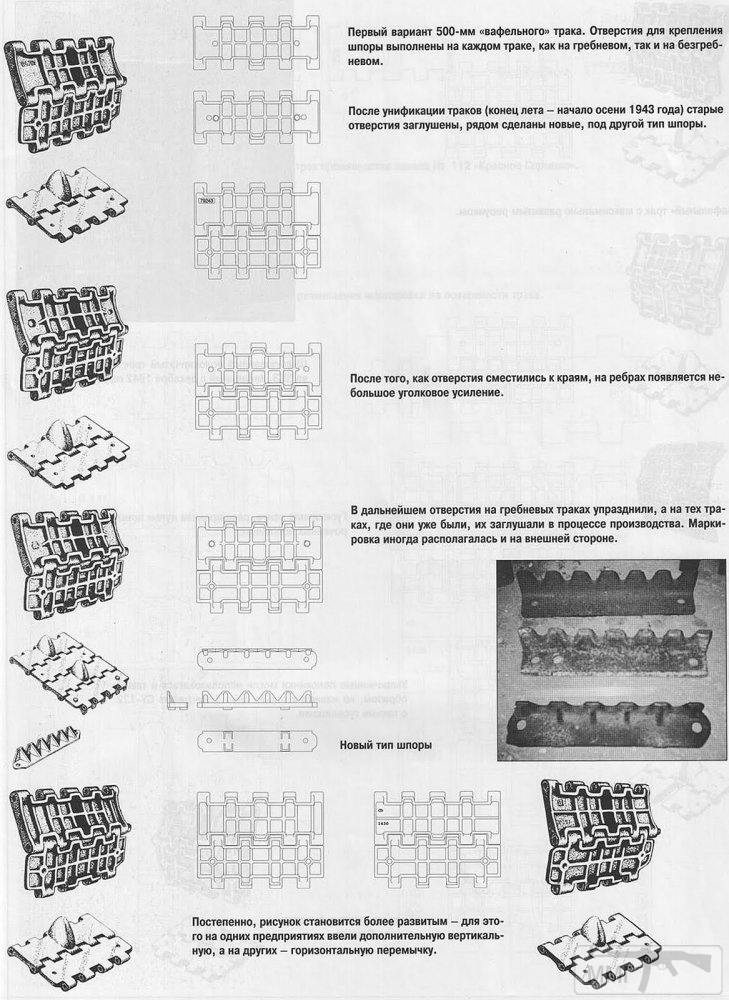

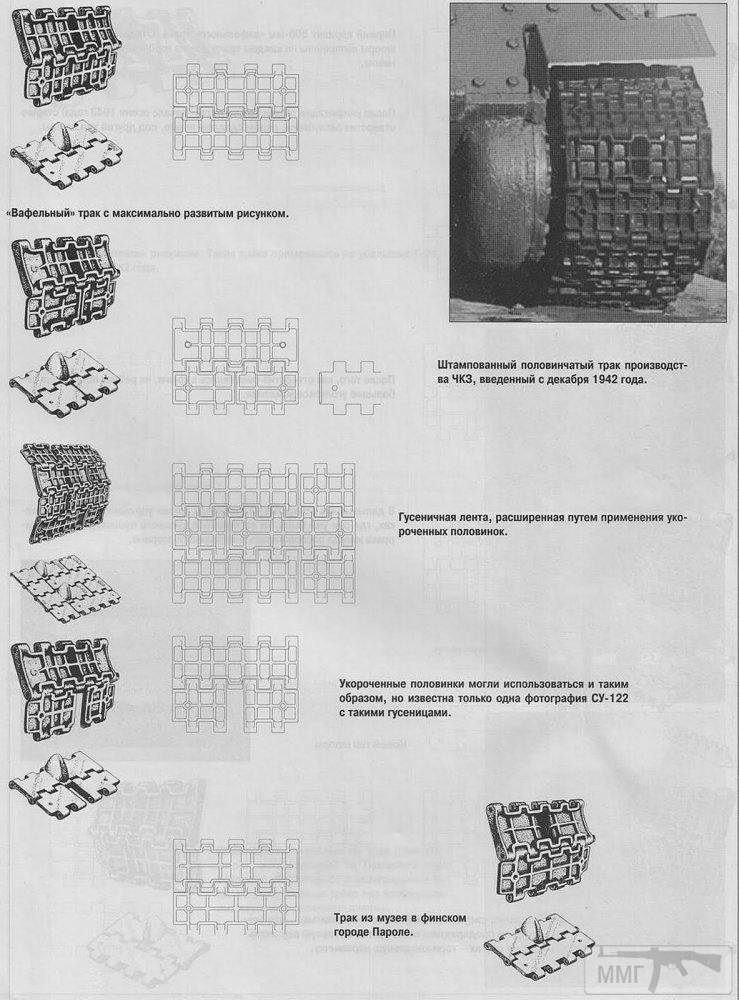

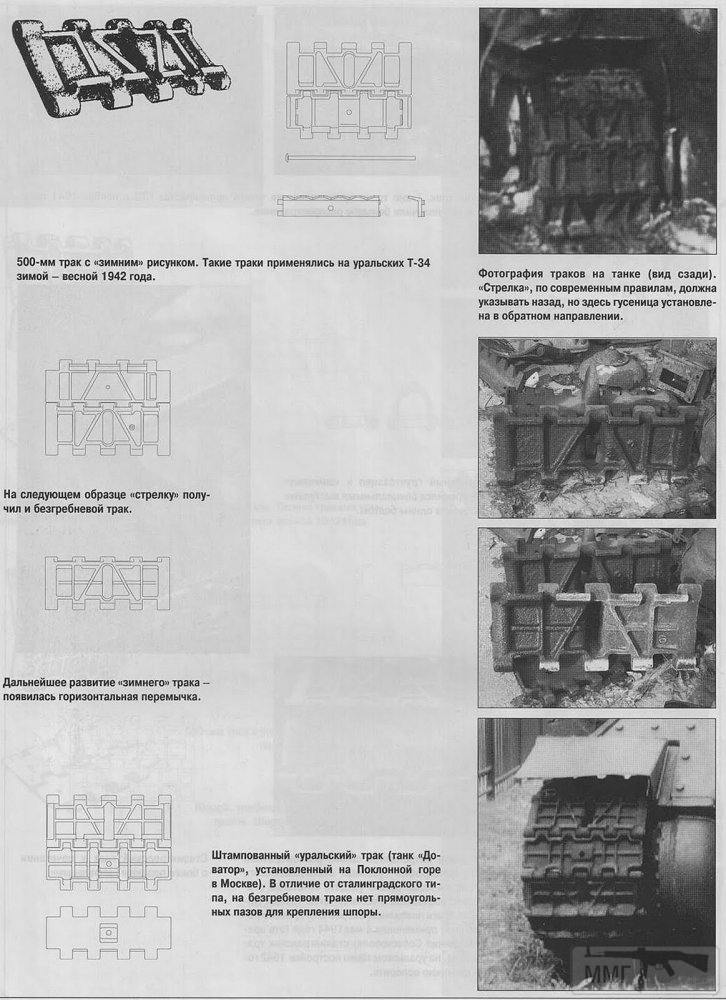

Траки танков Т-34
17792 - Траки
17793 - Траки
17791 - Траки
17794 - Траки
За это сообщение автора Sanek поблагодарили (всего 5):
Lumenиван777444333PuhPuhГошаРост76
Рейтинг: 41.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост


Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 22:40

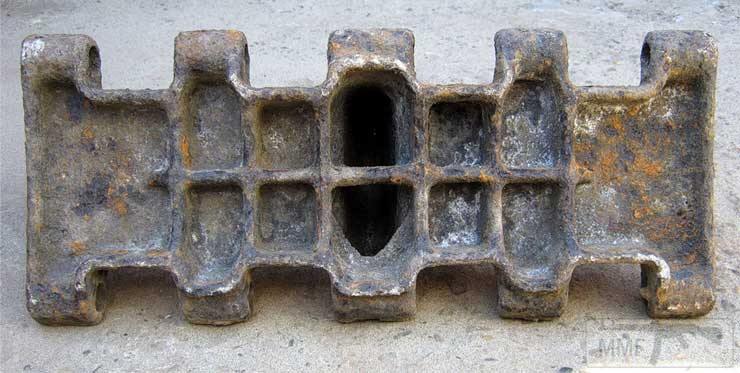

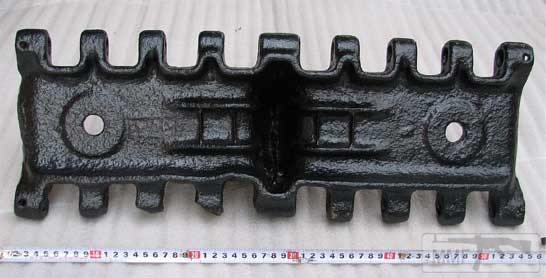

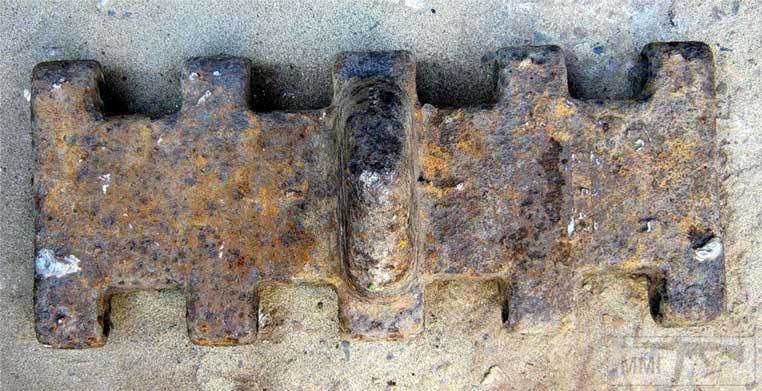

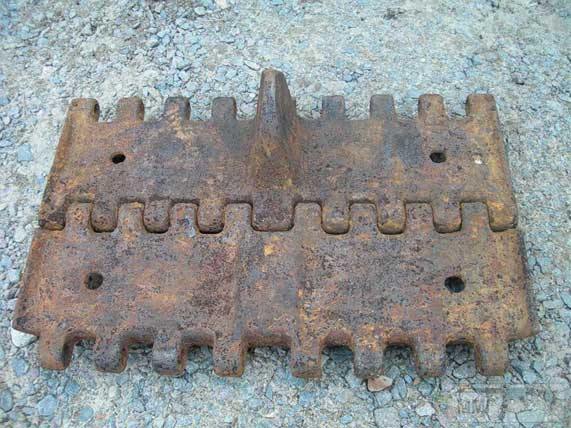

Еще 34-ка...
17795 - Траки
17796 - Траки
17797 - Траки
17798 - Траки
17799 - Траки
За это сообщение автора Sanek поблагодарили (всего 5):
Lumenиван777444333PuhPuhГошаРост76
Рейтинг: 41.67%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 22:43

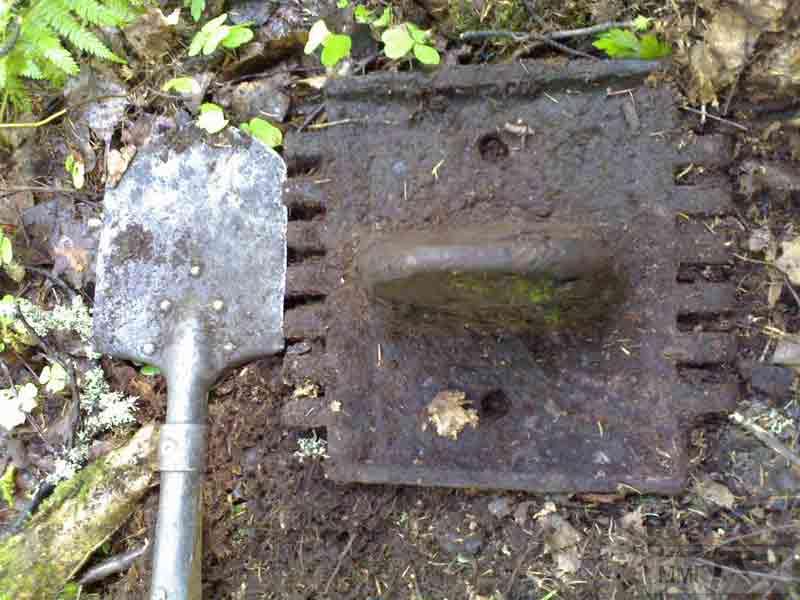

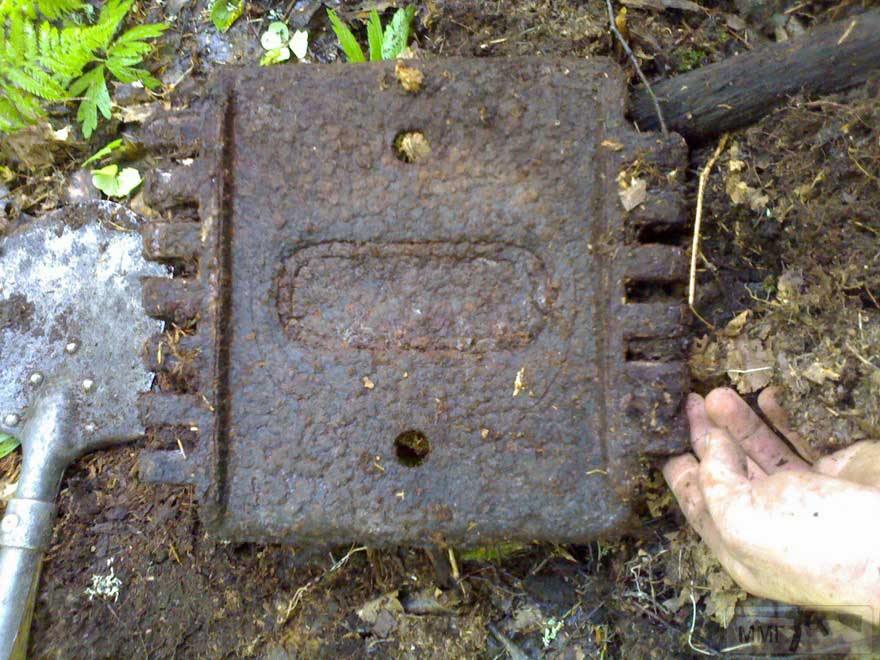

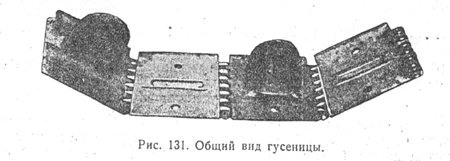

Танки БТ-2, 5, 7 (с цилиндрической башней)

Гусеничная цепь состояла из 46 звеньев (траков), 23 плоские и 23 с гребнями. Шаг звена - 255 мм, ширина - 260 мм. Каждое звено имели 13 ушков (7 с одной стороны, 6 с другой). 6 ушков траков с гребнями соединялось с 7 шками траков без гребней. Наружняя поверхность звена была гладкая.
17800 - Траки
17801 - Траки
17802 - Траки

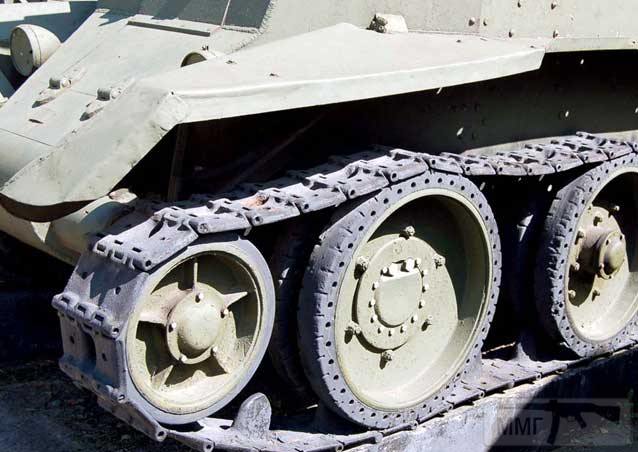

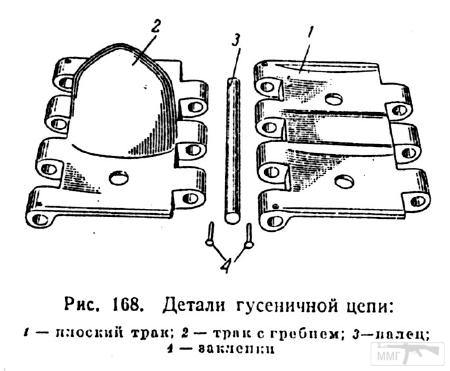

Танки БТ-7 (с конической башней)

Гусеничная цепь состояла из 70 звеньев (траков). 35 плоские и 35 с гребнями. Шаг звена - 167 мм, ширина - 260 мм. Каждое звено имели 7 ушков (3 с одной стороны, 4 с другой). 3 ушка траков с гребнями соединялось с 4 ушками траков без гребней. Наружняя поверхность звена на месте шарнирных соединений имеет выступы, возвышающиеся над опорной поверхностью (грунтозацепы)
17804 - Траки
17803 - Траки
За это сообщение автора Sanek поблагодарили (всего 4):
Lumenиван777444333PuhPuhГоша
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 22:45

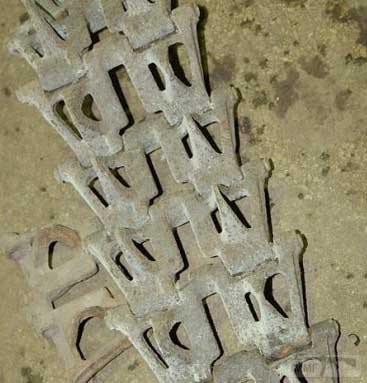

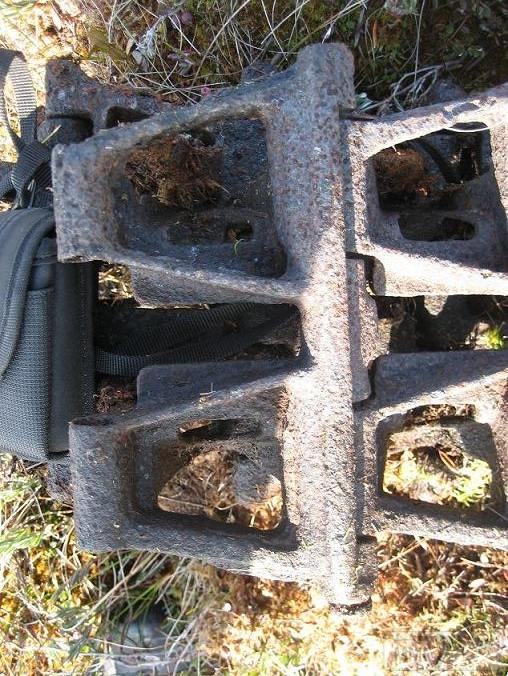

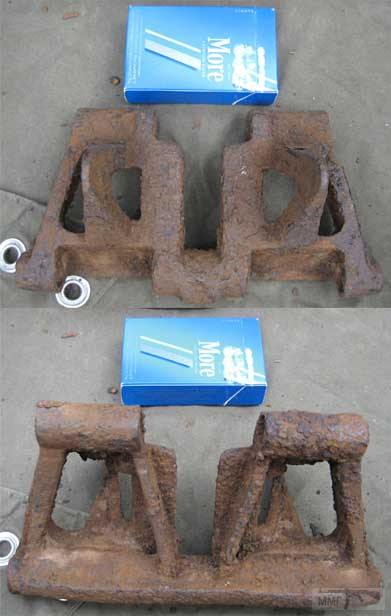

Плавающие танки Т-37, Т-38; тягач Т-20 "Комсомолец"
17806 - Траки
17807 - Траки
17808 - Траки
За это сообщение автора Sanek поблагодарили (всего 4):
Lumenиван777444333PuhPuhГоша
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 22:47

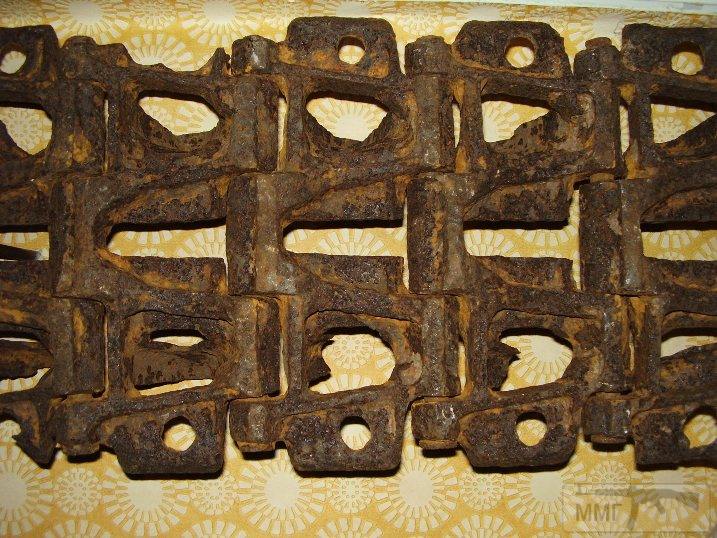

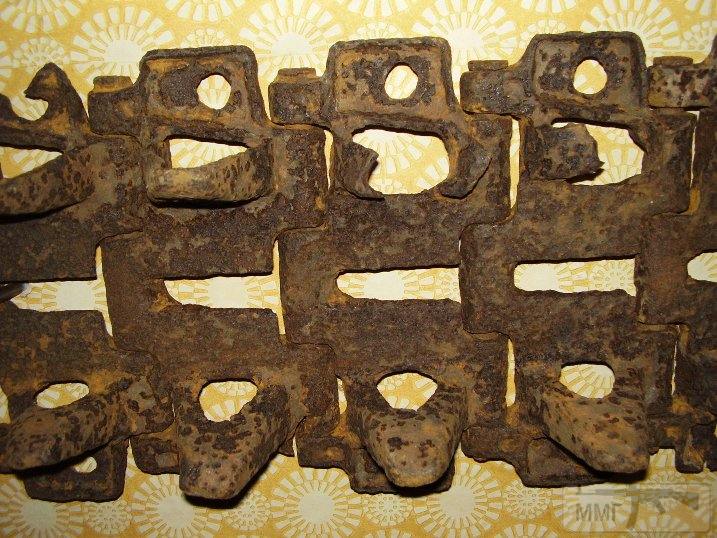

Траки от Т-30, Т-40, Т-60, Т-70
17809 - Траки
17810 - Траки

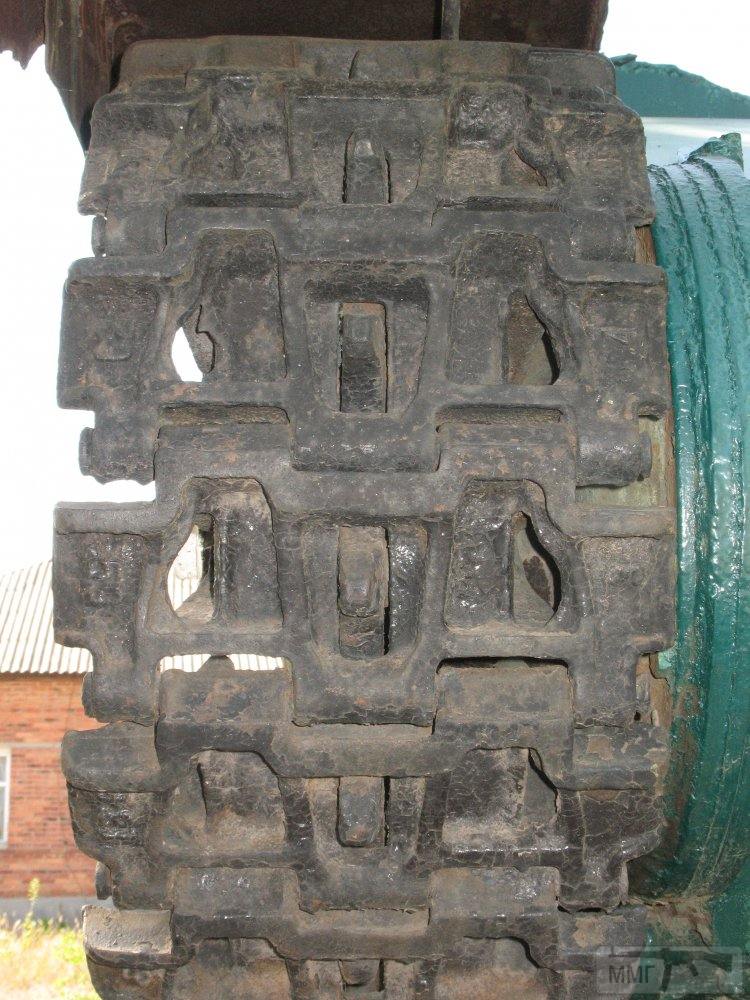

Т-70
17811 - Траки
За это сообщение автора Sanek поблагодарили (всего 4):
Lumenиван777444333PuhPuhГоша
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 22:48

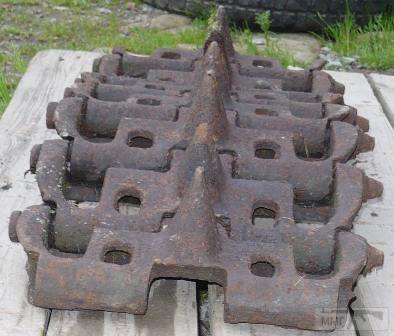

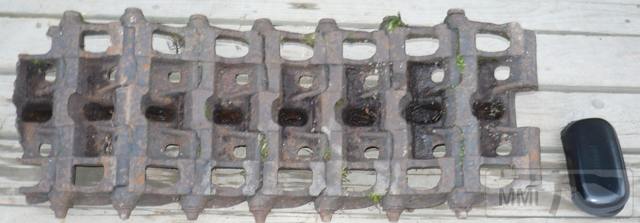

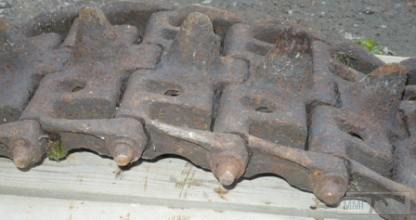

Траки от Т-26
17812 - Траки
17813 - Траки
17814 - Траки
17815 - Траки
За это сообщение автора Sanek поблагодарили (всего 4):
Lumenиван777444333PuhPuhГоша
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 22:49

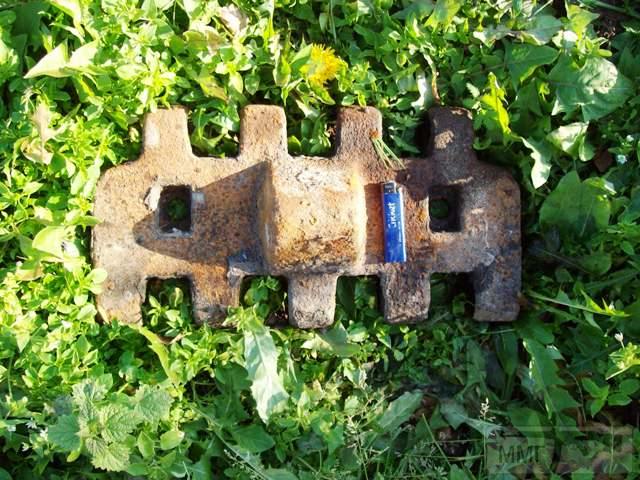

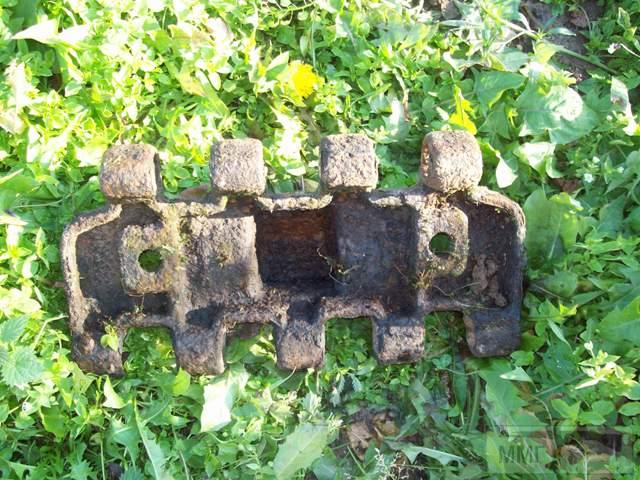

Трак от тяжёлого тягача "Ворошиловец"
17816 - Траки
17817 - Траки
За это сообщение автора Sanek поблагодарили (всего 4):
Lumenиван777444333PuhPuhГоша
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 22:50

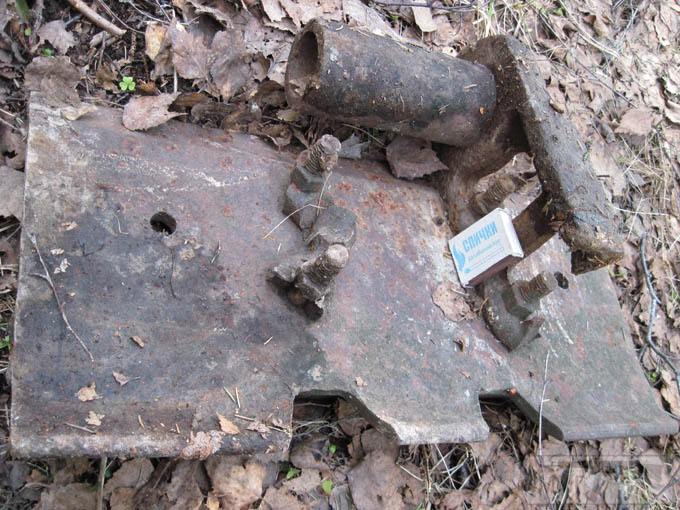

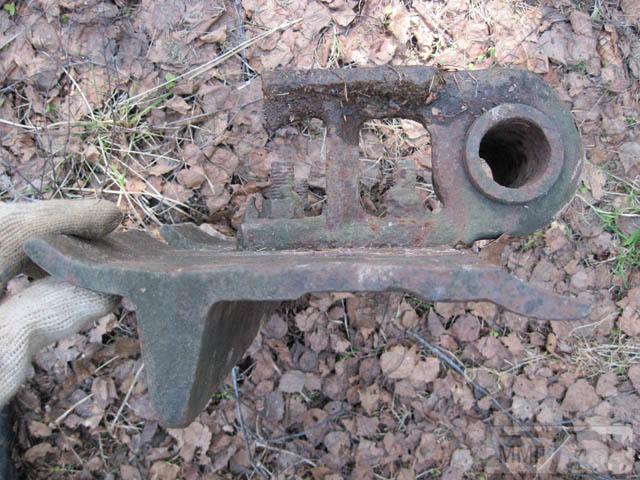

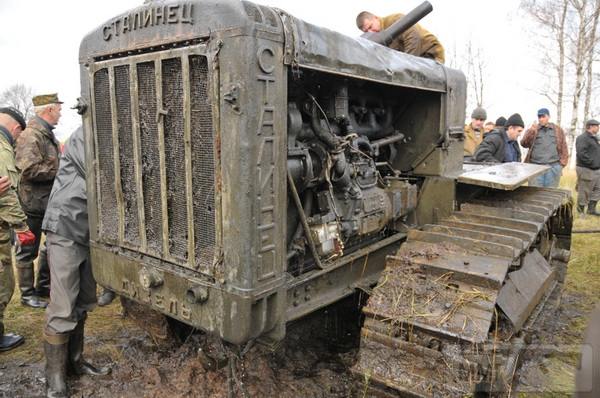

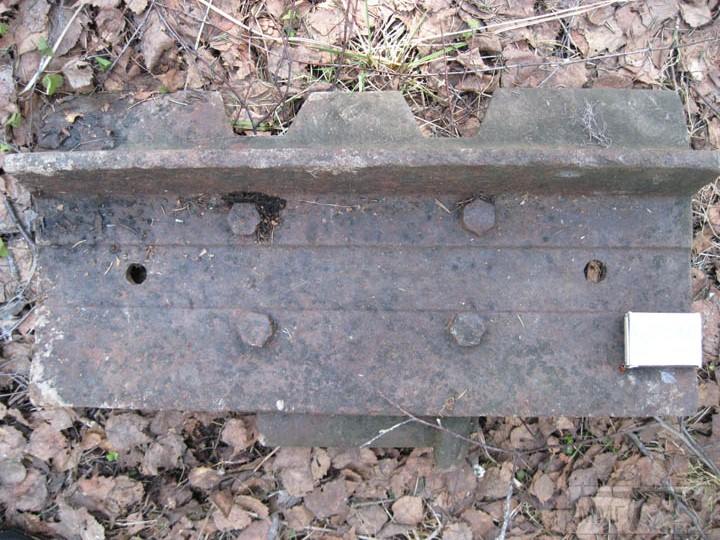

Трак от трактора Сталинец
17818 - Траки
17819 - Траки
17820 - Траки
17821 - Траки
За это сообщение автора Sanek поблагодарили (всего 4):
Lumenиван777444333PuhPuhГоша
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 22:51

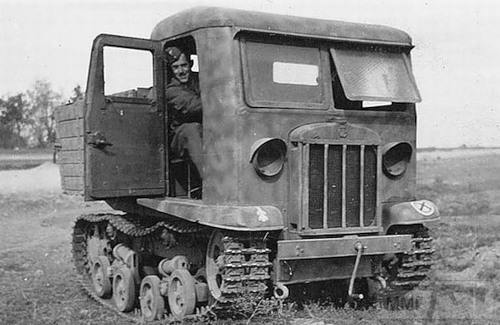

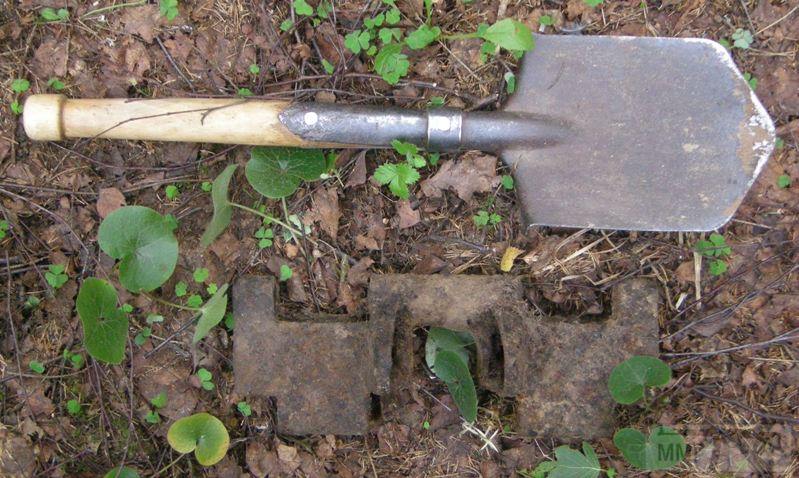

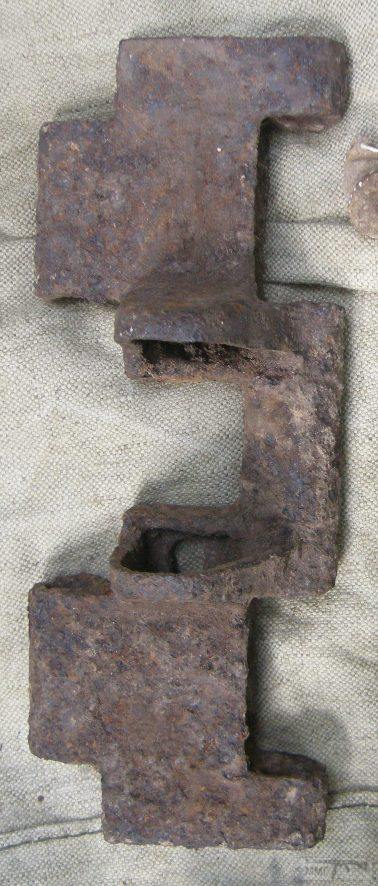

СТЗ-5
17822 - Траки
17823 - Траки
17824 - Траки
За это сообщение автора Sanek поблагодарили (всего 3):
Lumenиван777444333PuhPuh
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 22:54

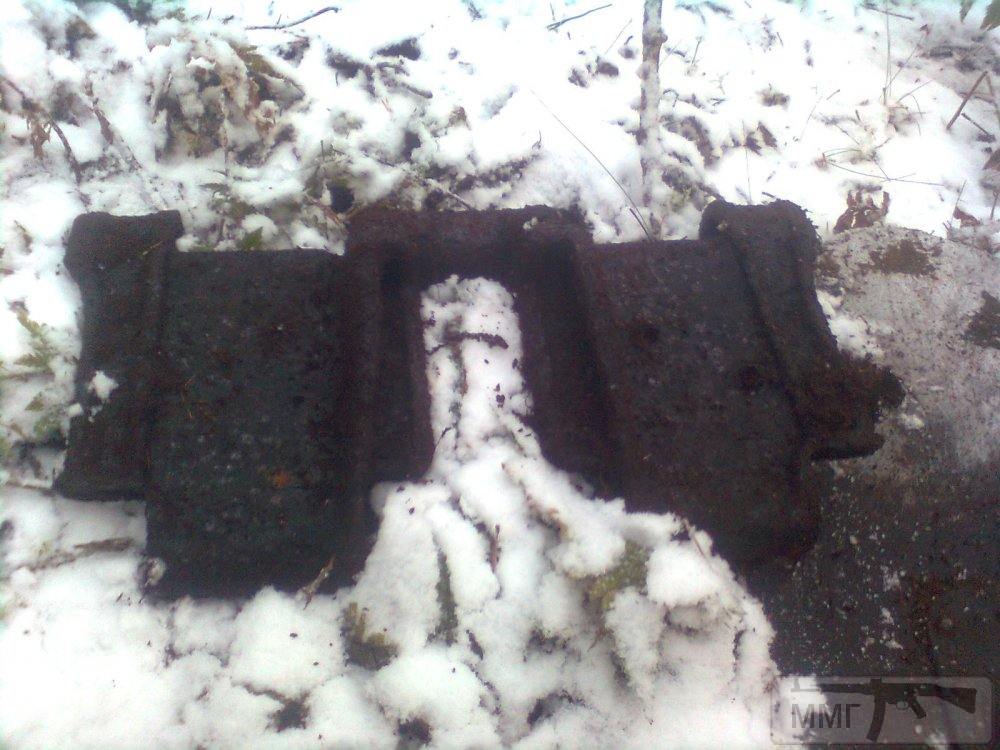

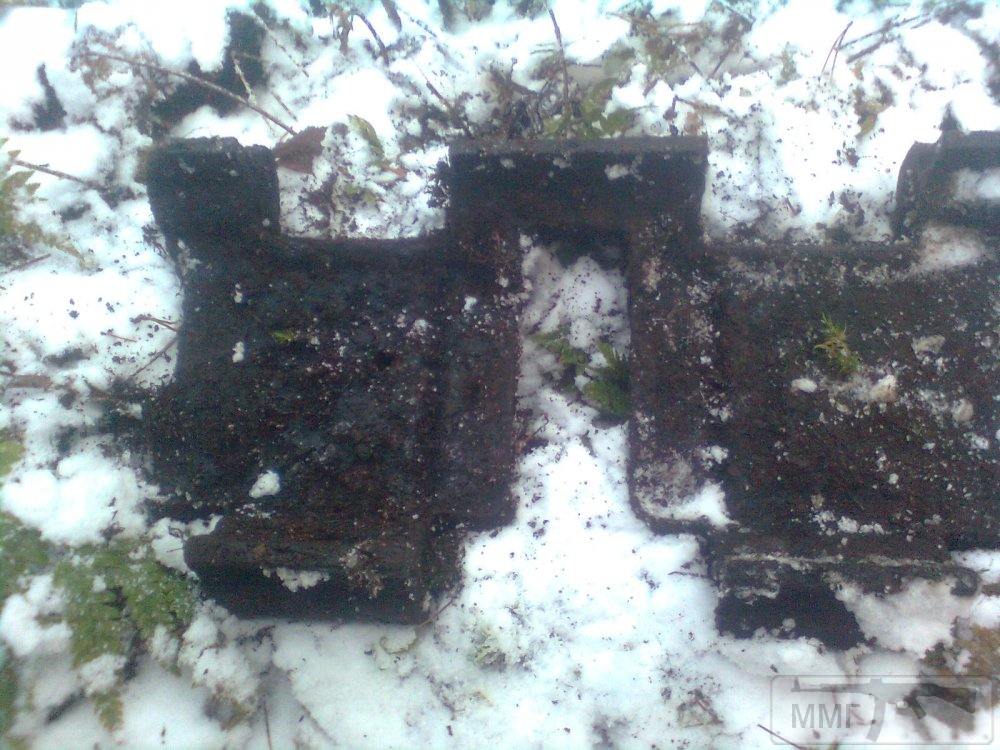

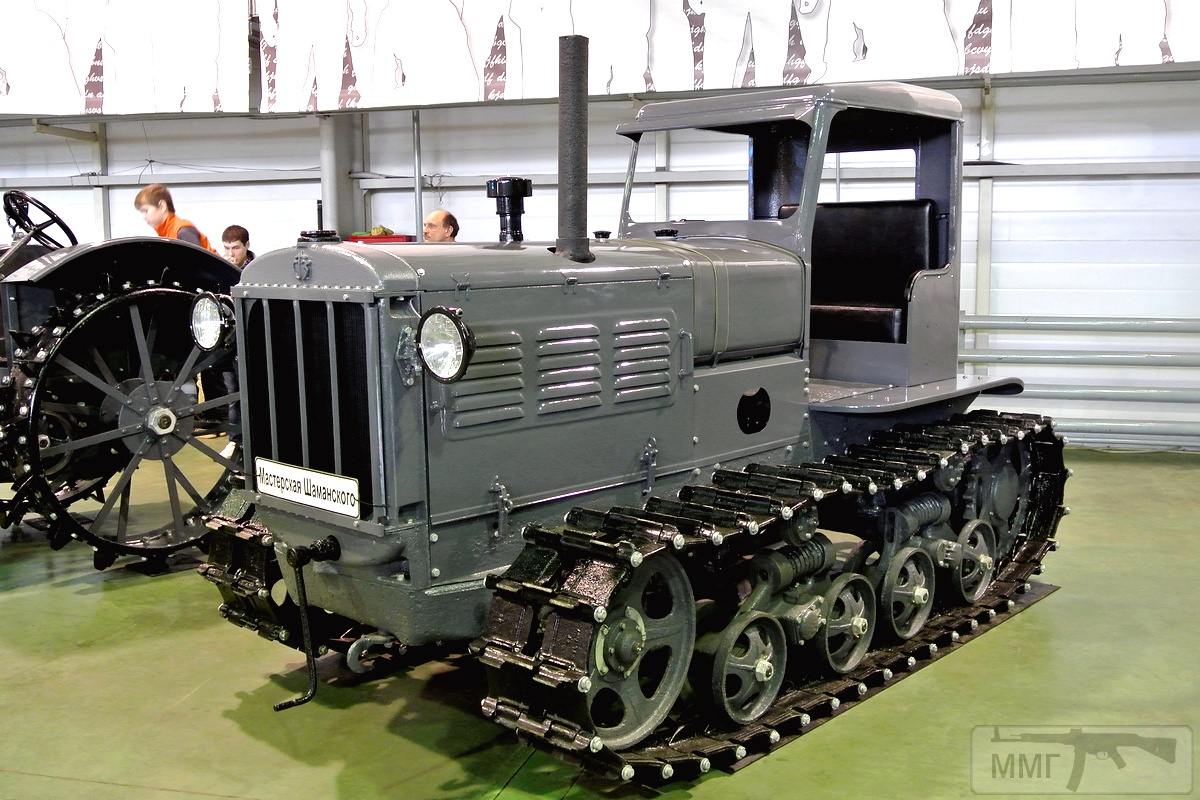

СХТЗ-НАТИ
17825 - Траки
17826 - Траки
17827 - Траки
За это сообщение автора Sanek поблагодарили (всего 4):
Lumenиван777444333PuhPuhГоша
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 23:03

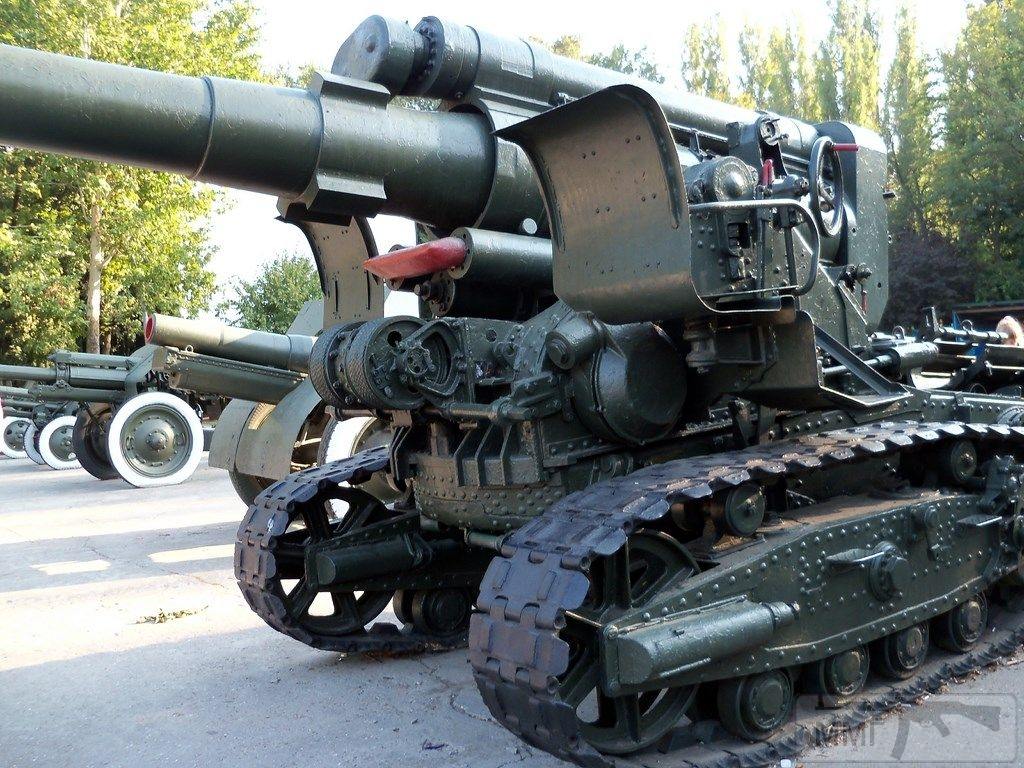

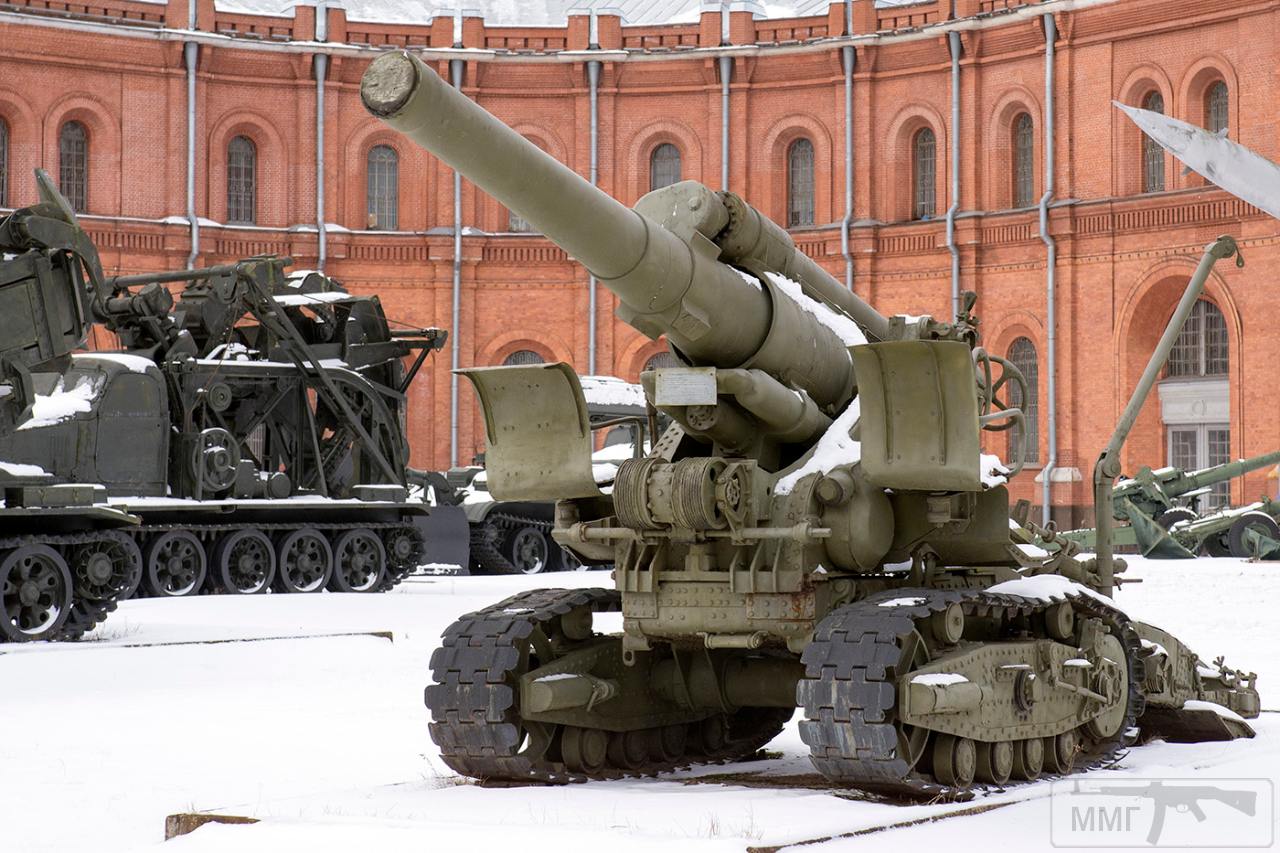

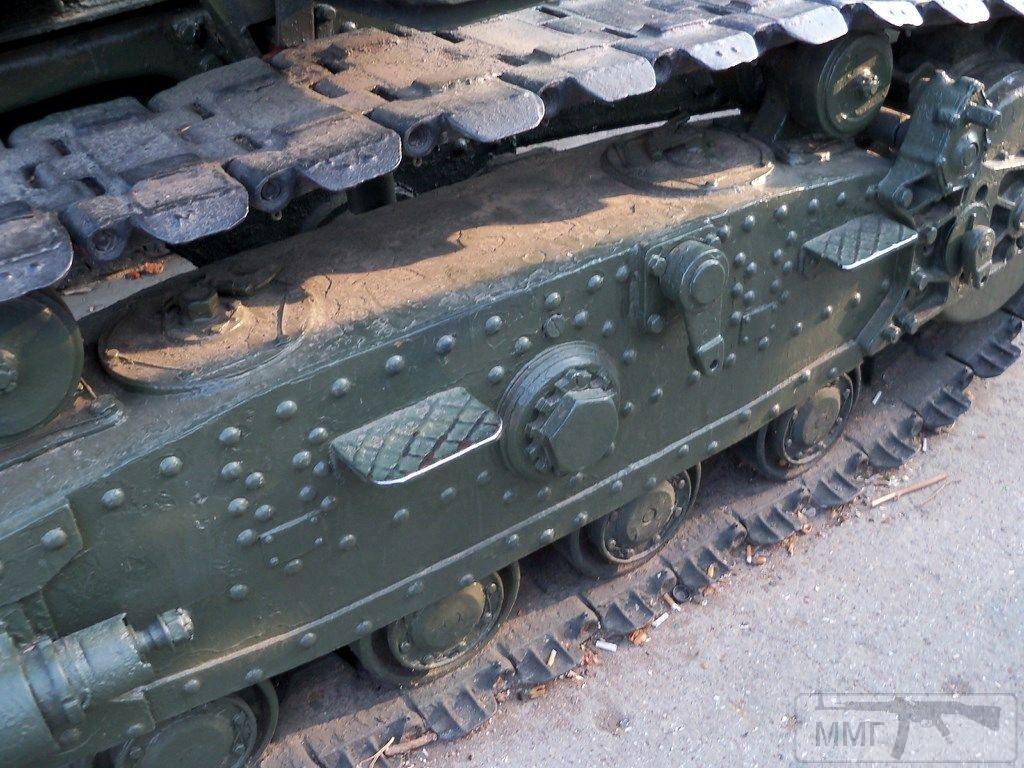

203-мм гаубица образца 1931 года (Б-4)
17829 - Траки
17828 - Траки
17830 - Траки
За это сообщение автора Sanek поблагодарили (всего 3):
иван777444333LumenPuhPuh
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 23:05

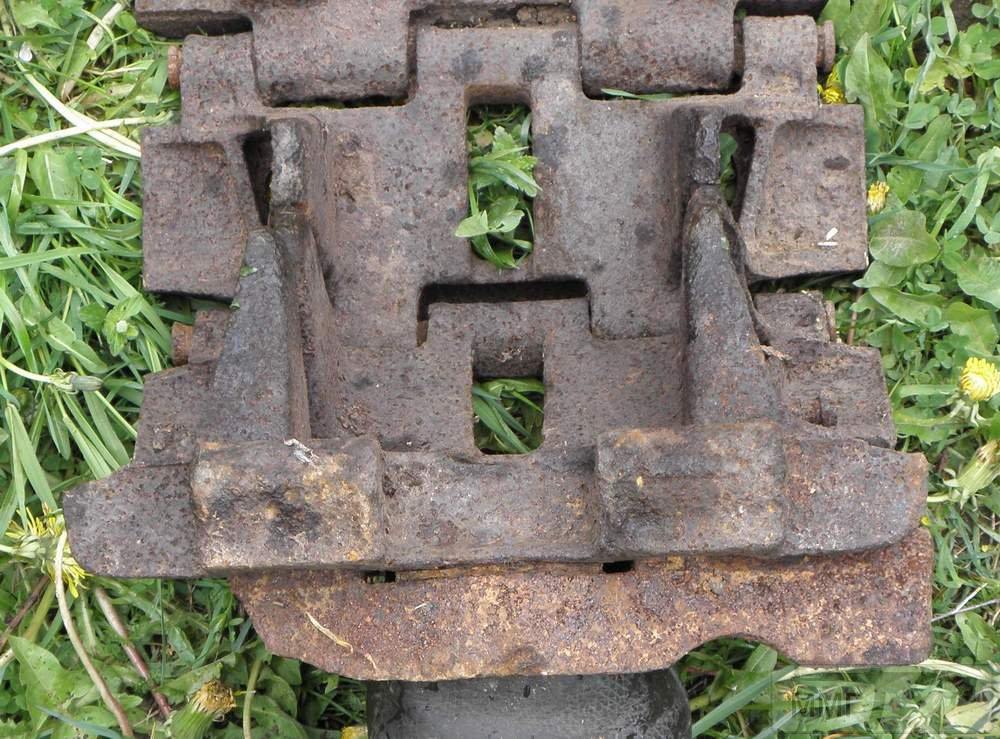

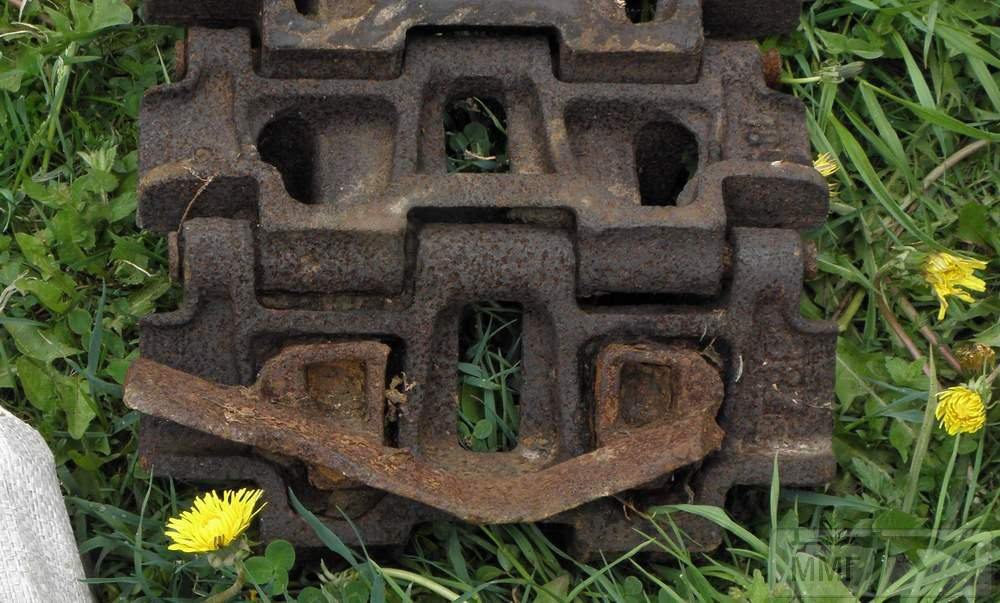

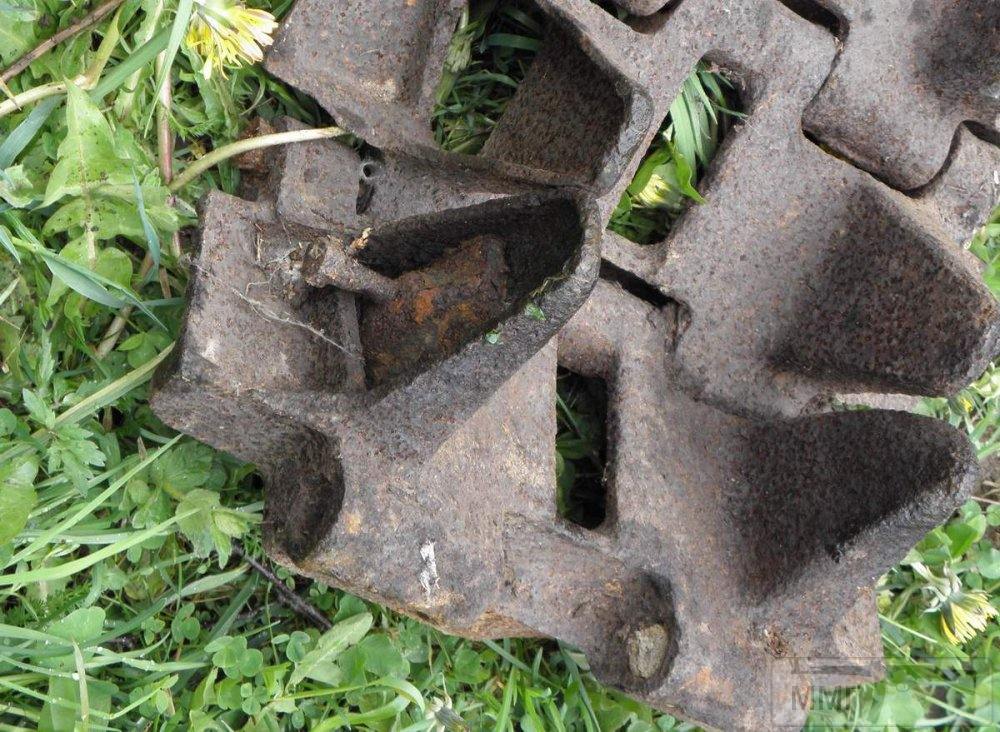

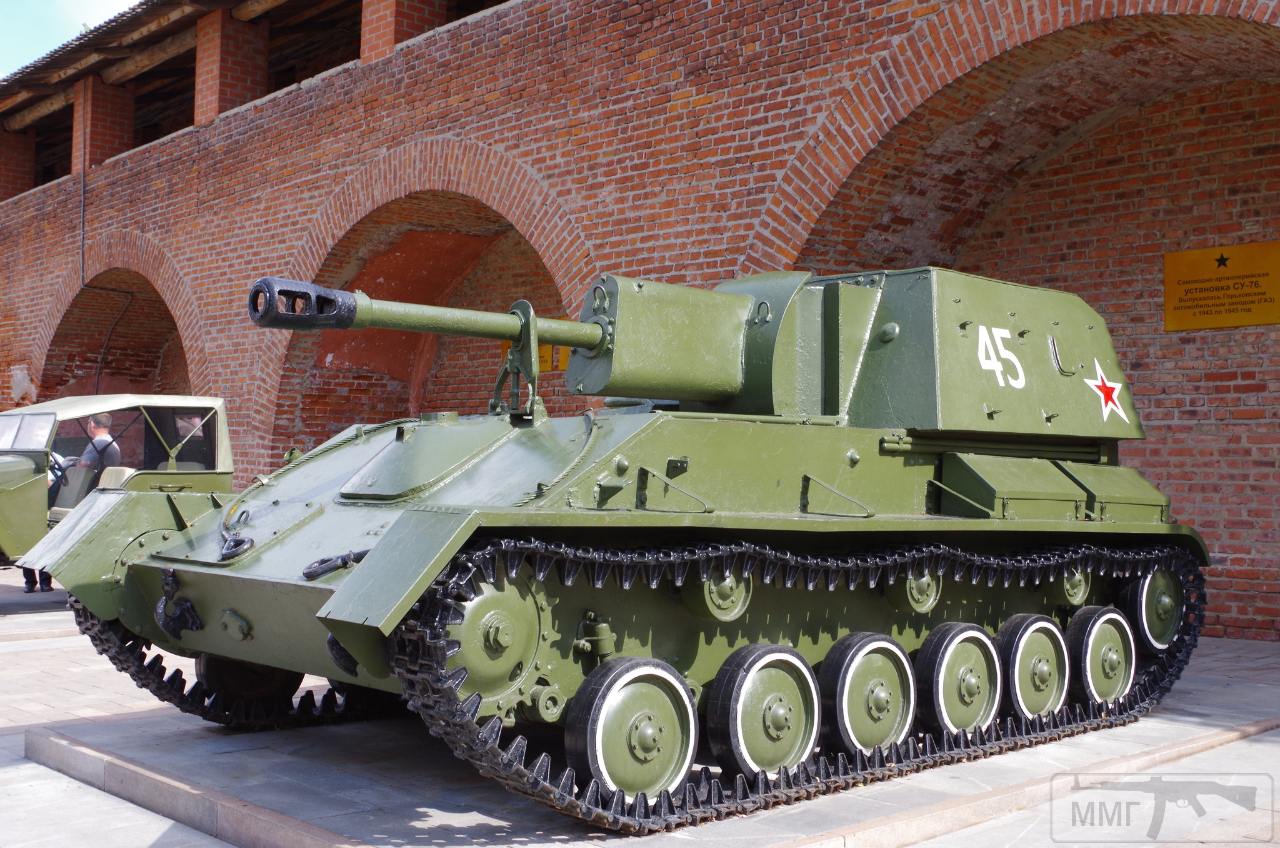

Траки с дополнительным грунтозацепом. СУ-76
17834 - Траки
17831 - Траки
17832 - Траки
17833 - Траки
За это сообщение автора Sanek поблагодарили (всего 3):
иван777444333LumenPuhPuh
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 23:07

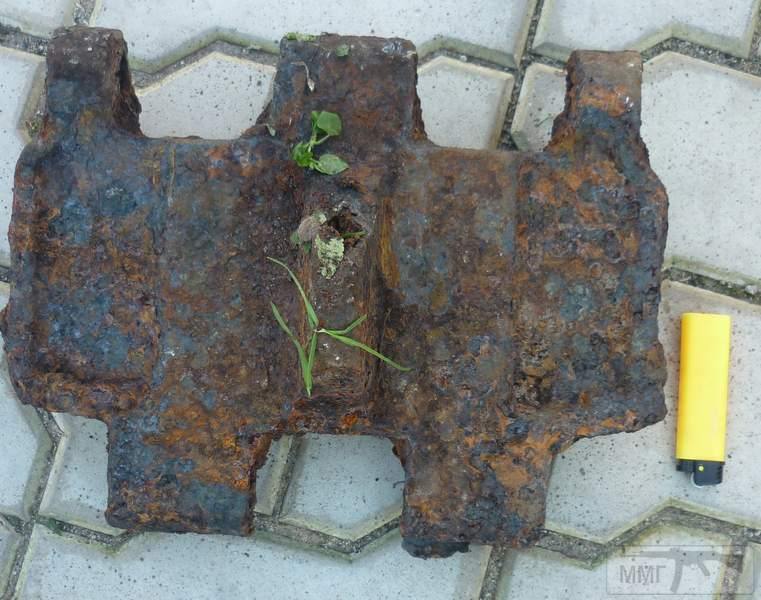

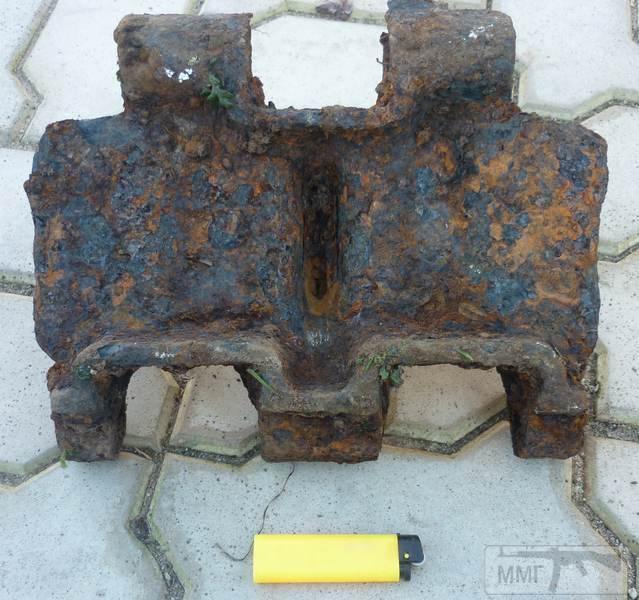

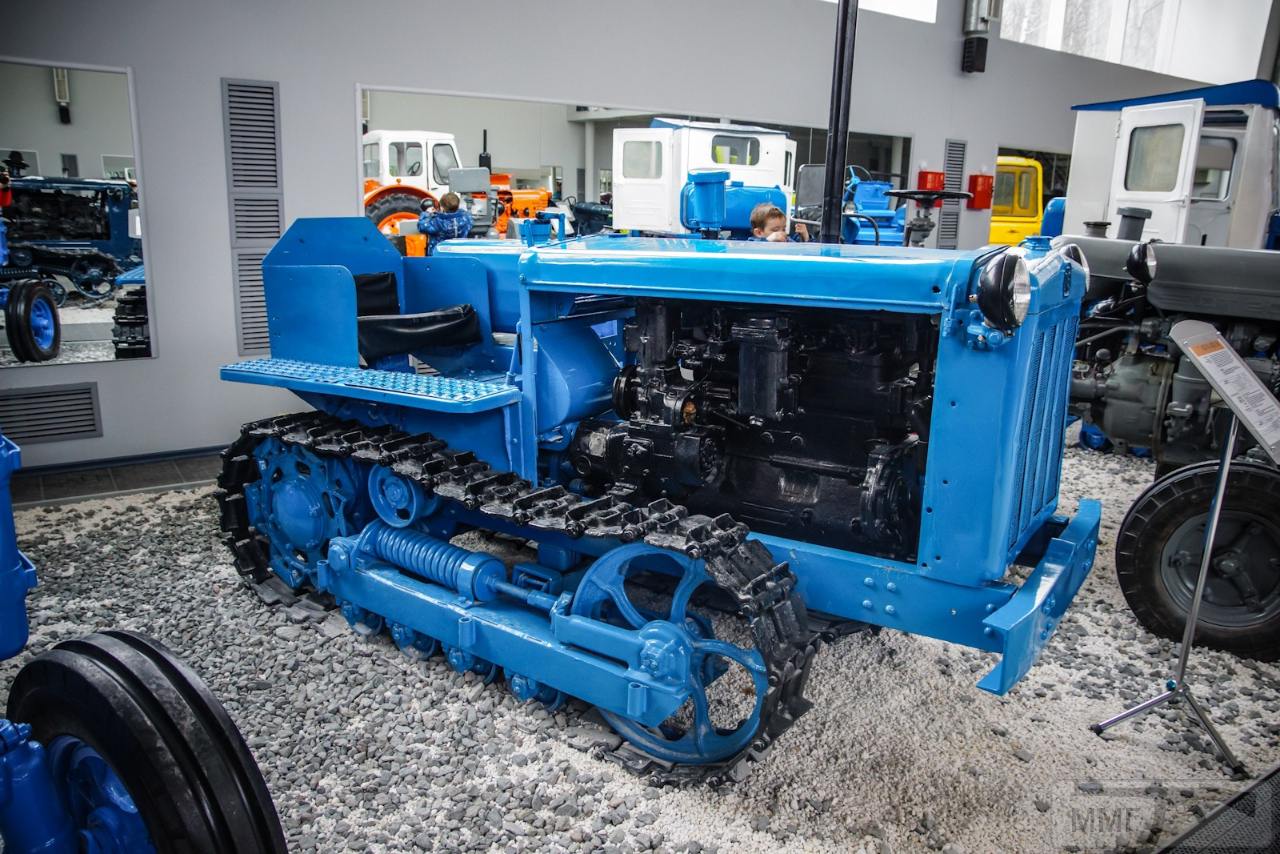

Трактор КД-35
17838 - Траки
17836 - Траки
17837 - Траки
За это сообщение автора Sanek поблагодарили (всего 3):
иван777444333LumenPuhPuh
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 23:14

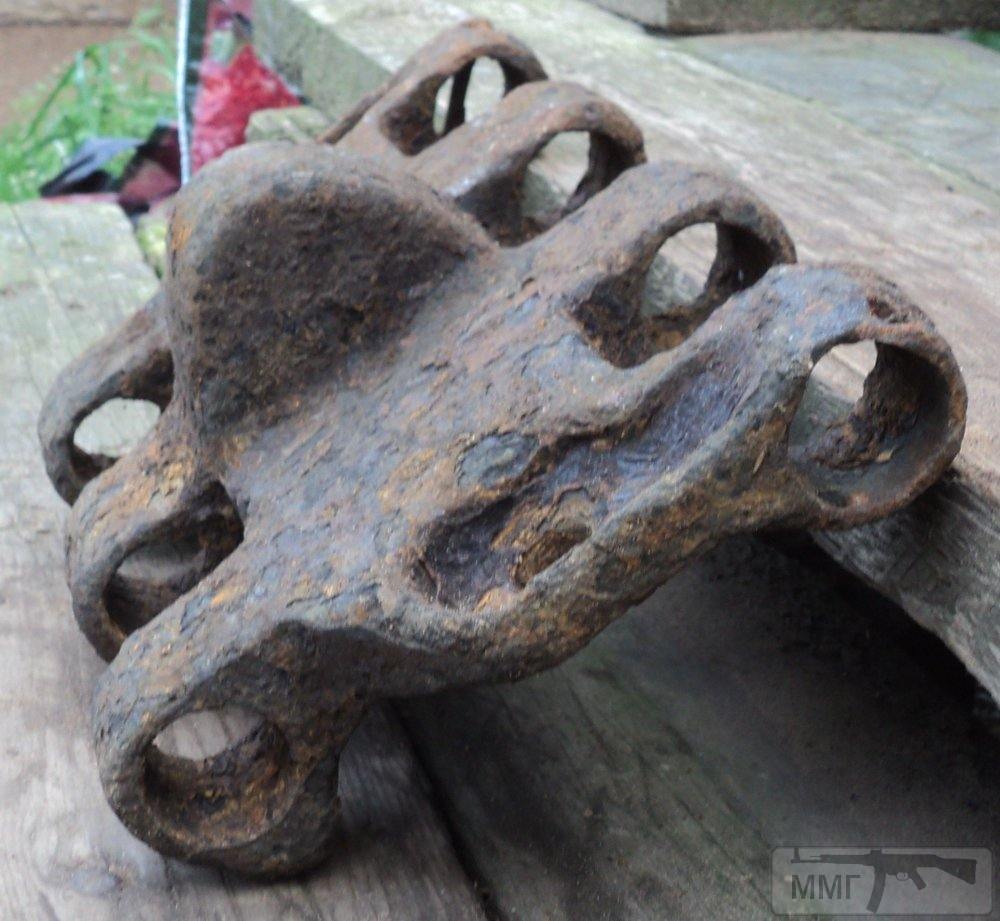

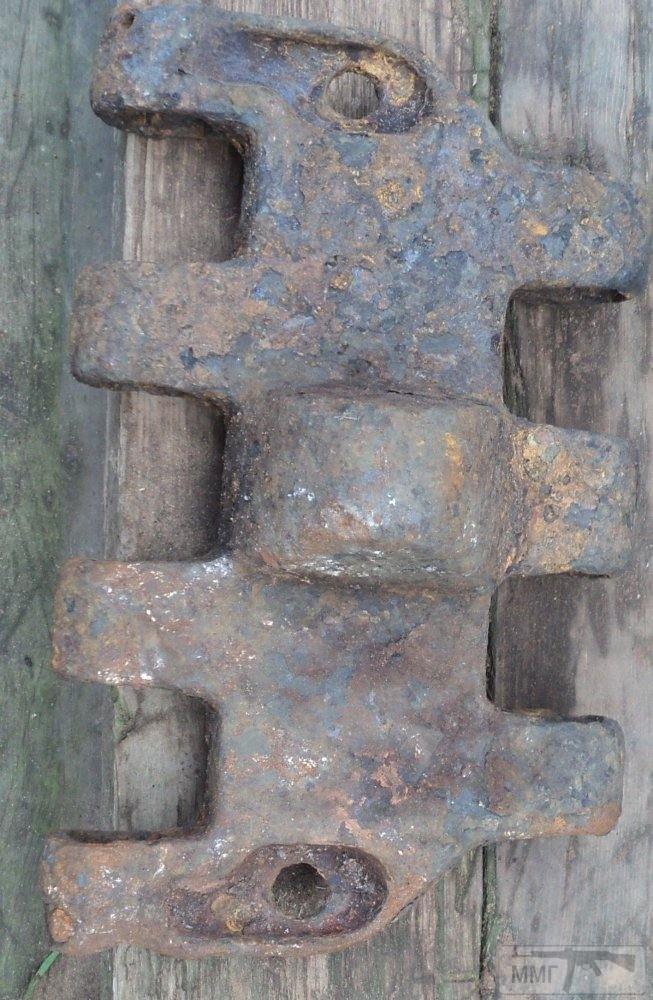

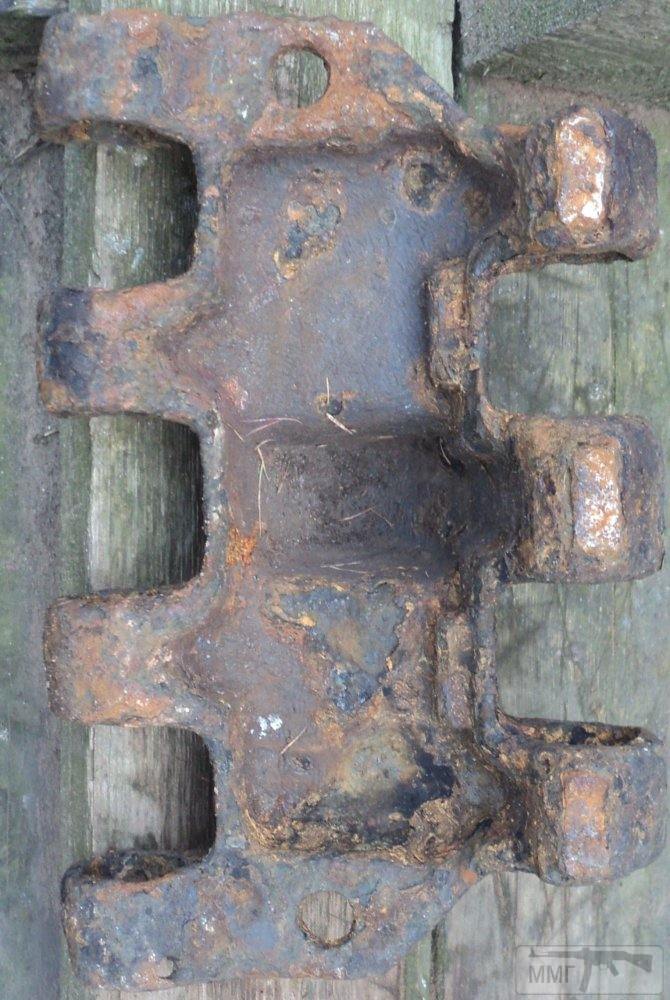

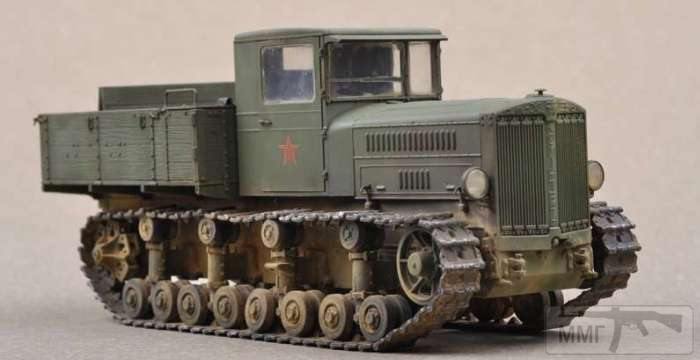

Траки от тягача "КОМИНТЕРН"
17842 - Траки
17839 - Траки
17840 - Траки
17841 - Траки
За это сообщение автора Sanek поблагодарили (всего 3):
иван777444333LumenPuhPuh
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 23:16

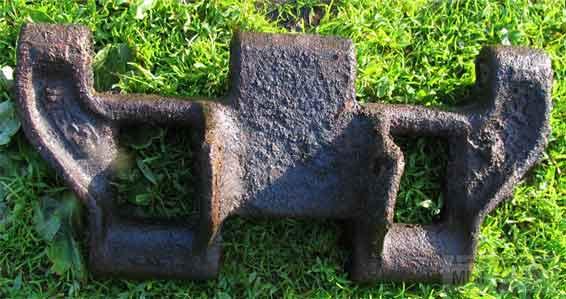

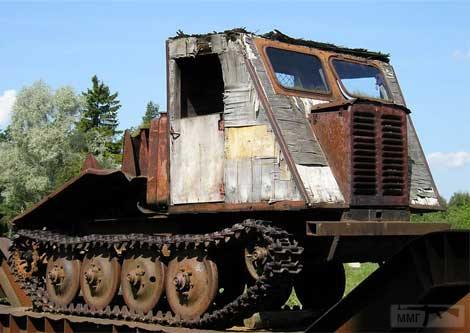

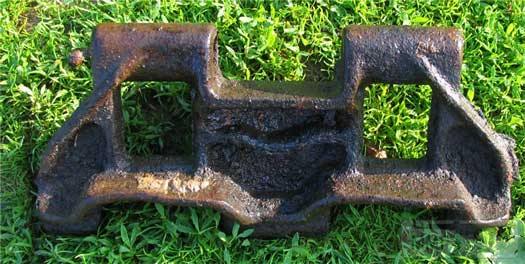

Трелевщик Т40
17843 - Траки
17844 - Траки
17845 - Траки
За это сообщение автора Sanek поблагодарили (всего 3):
иван777444333LumenPuhPuh
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 23:18

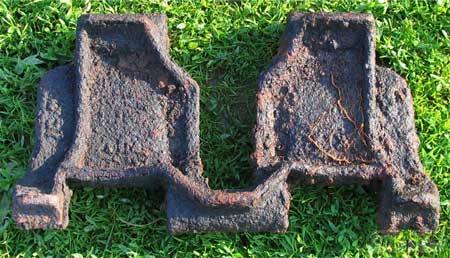

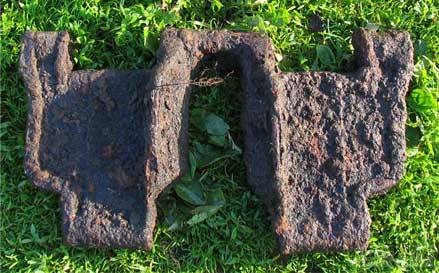

Трактор ДТ-54
17846 - Траки
17847 - Траки
17848 - Траки
За это сообщение автора Sanek поблагодарили (всего 4):
иван777444333LumenPuhPuhГоша
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

иван777444333
Старший модератор
Старший модератор
Спонсор форума
Спонсор форума
Сообщения: 3028
Зарегистрирован: 02 дек 2016
Откуда: Украина
Поблагодарили: 14153 раза
Карма: +5/-0

Траки

Где иван777444333 » 10 дек 2017, 23:20

Тема, что надо, спасибо.
За это сообщение автора иван777444333 поблагодарили (всего 4):
SanekLumenPuhPuhГоша
Рейтинг: 33.33%
УМИРАТЬ ОДИН РАЗ

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 10 дек 2017, 23:27

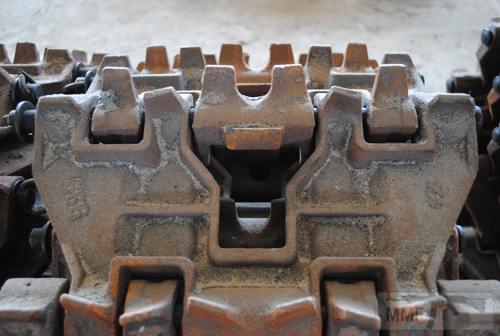

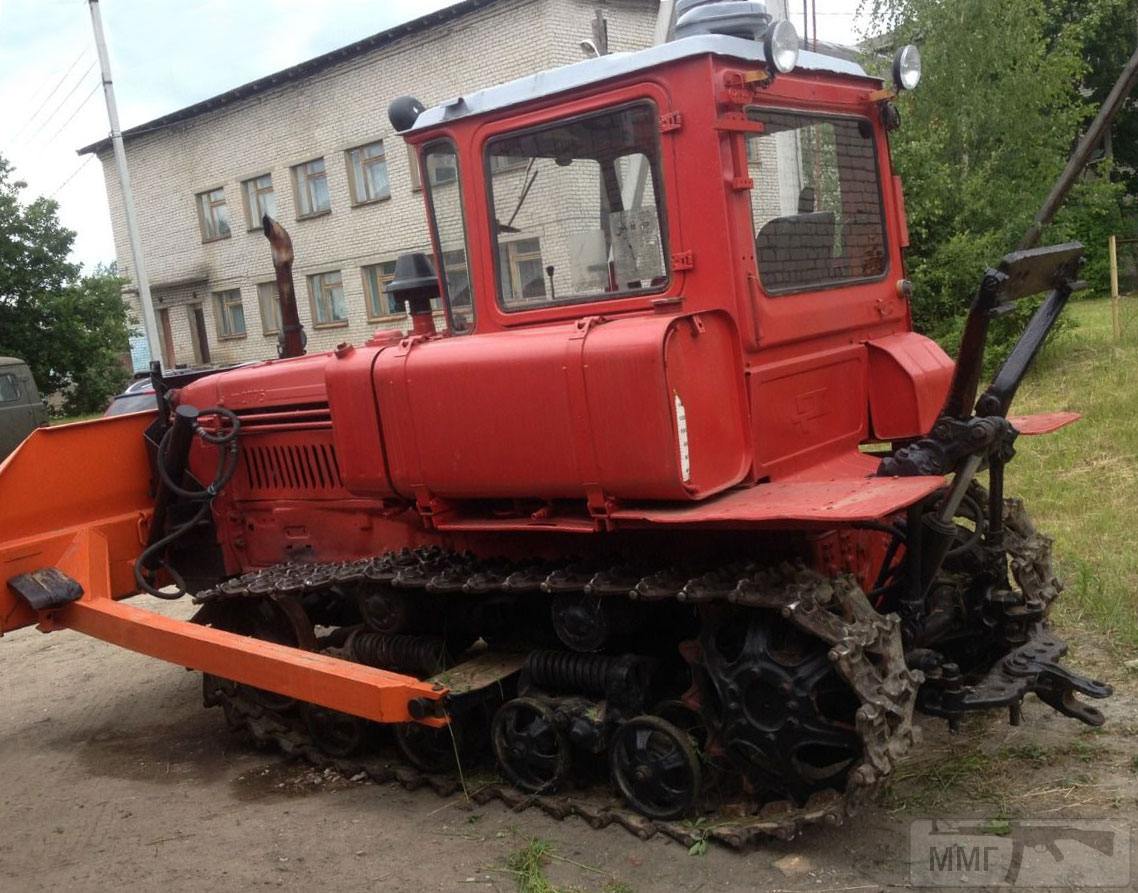

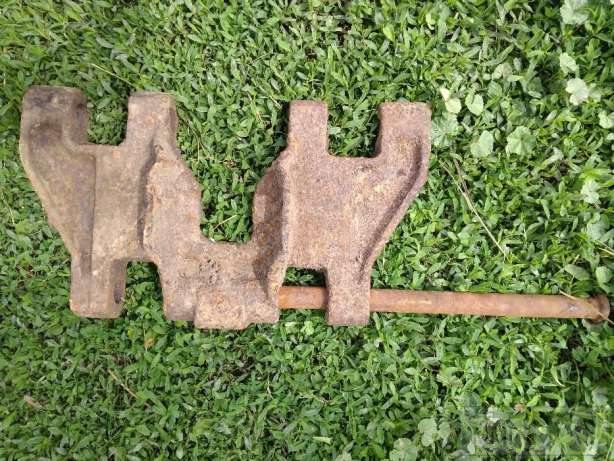

Трактор ДТ-75
17850 - Траки
17849 - Траки
17851 - Траки
17852 - Траки
Отправлено спустя 6 минут 4 секунды:
иван777444333 писал(а):
10 дек 2017, 23:20
Тема, что надо, спасибо.
Да не мне спасибо :blush: Мое дело маленькое с аналогичных тем фоток натягать. Теперь, камрады-копатели, ваша очередь - не стесняемся, выкладываем свои фото с определением найденных траков. Их видов еще ой-ой-ой как багато! Думаю, многим полезна тема будет. В общем, развиваем :wink:
За это сообщение автора Sanek поблагодарили (всего 4):
Lumenиван777444333PuhPuhГоша
Рейтинг: 33.33%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Аватара пользователя

Автор темы
Sanek
Генерал-полковник
Генерал-полковник
Спонсор форума
Спонсор форума
Сообщения: 20095
Зарегистрирован: 01 дек 2016
Поблагодарили: 81440 раз
Карма: +9/-0

Траки

Где Sanek » 02 янв 2018, 00:55

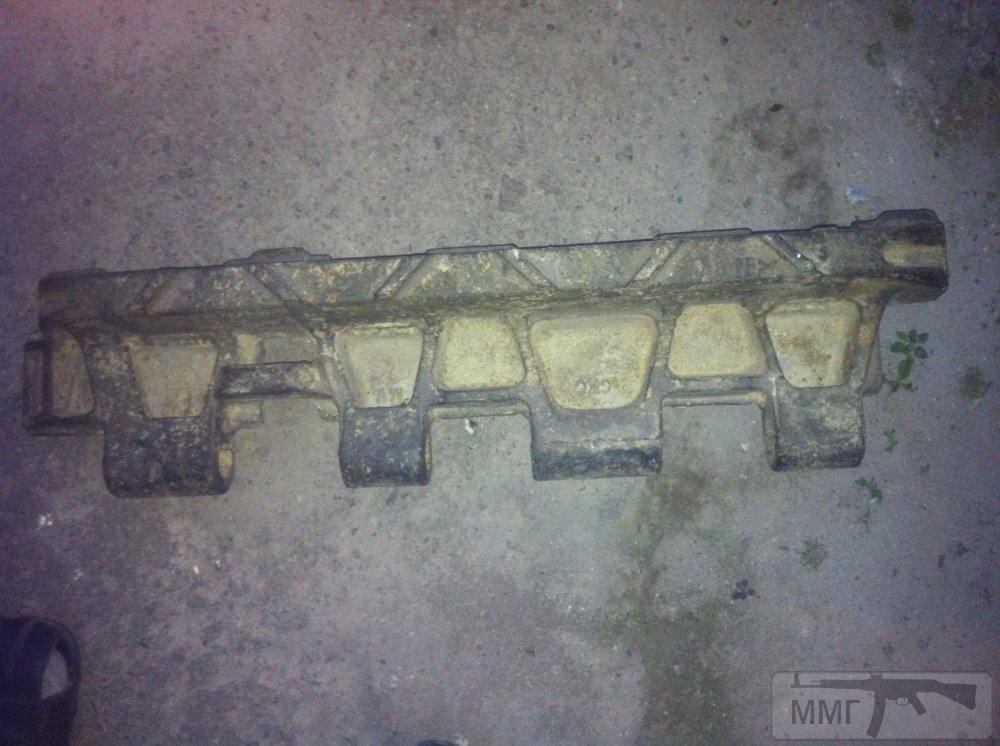

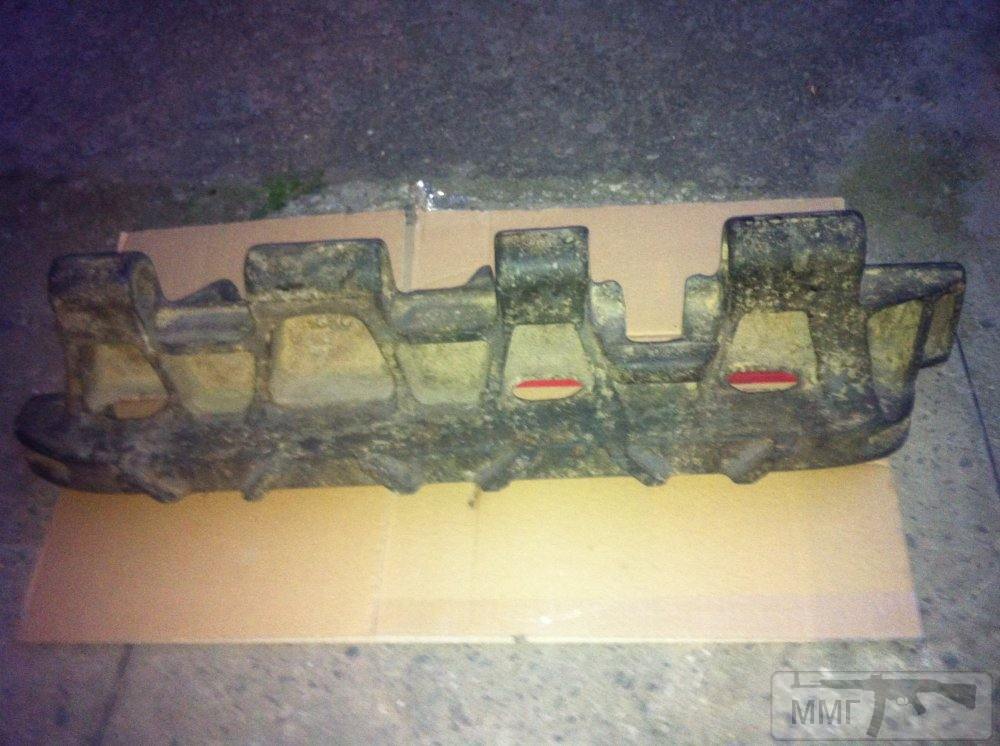

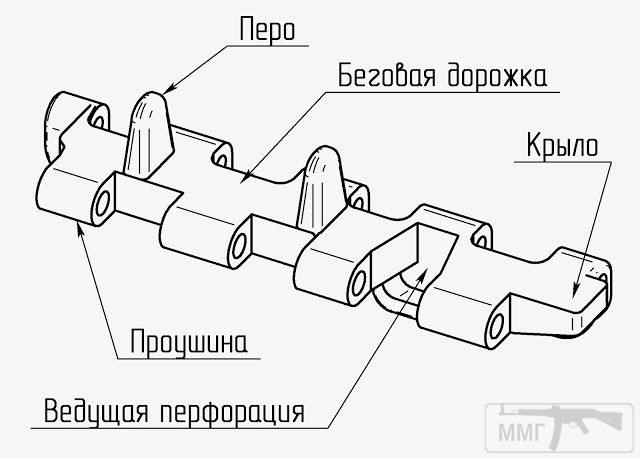

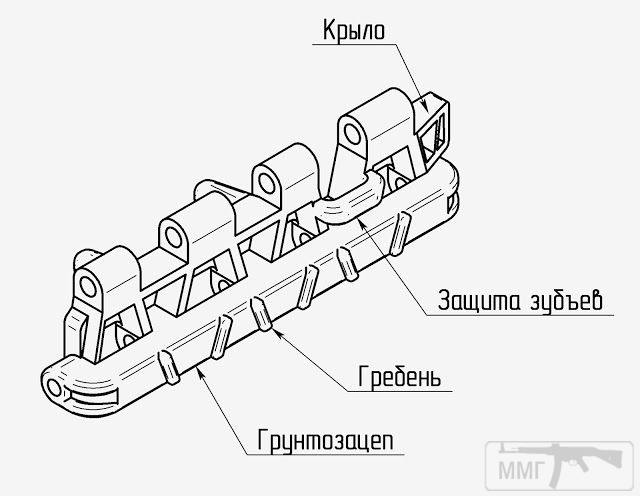

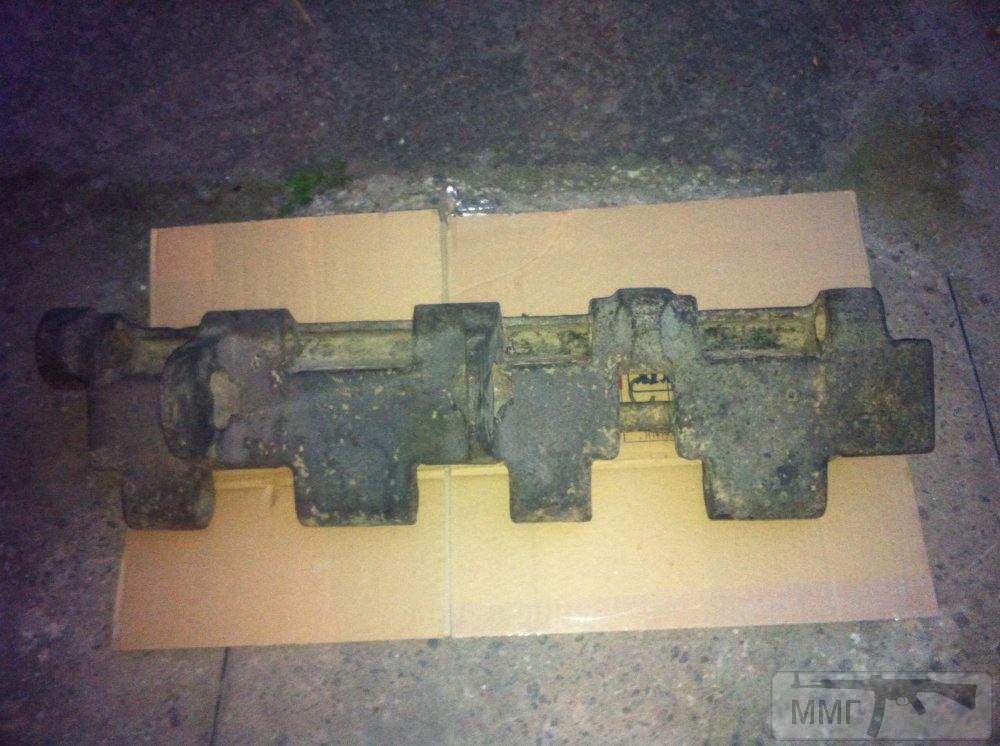

Немцы. Трак танка "Тигр". Фото самого танка, уверен, лишнее :wink:
18870 - Траки
18871 - Траки
18872 - Траки
18873 - Траки
18874 - Траки
За это сообщение автора Sanek поблагодарили (всего 3):
PuhPuhГошаLumen
Рейтинг: 25%

Ссылка:
BBcode:
HTML:
Скрыть ссылки на пост
Показать ссылки на пост

Ответить
  • Похожие темы
    Ответы
    Просмотры
    Последнее сообщение

Вернуться в «Техника и прочее тяжелое вооружение»
