Створення ММГ патронів та ВОПів.

[иван777444333]

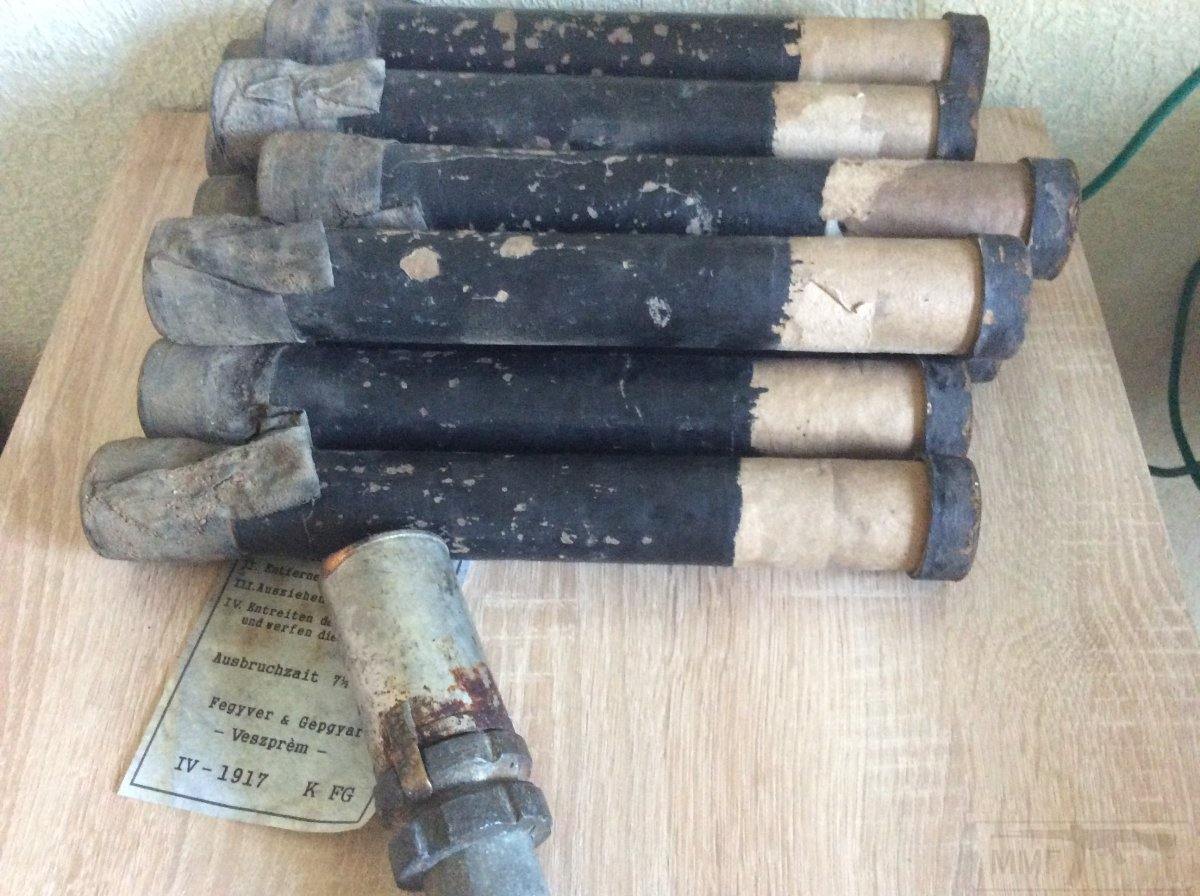

Сейчас поищю фото оригинала 100%

Отправлено спустя 34 минуты 56 секунд:
В то время косо не мотали, только ровно
И наклейка, печать на крафт-бумаге

[РРВ15]

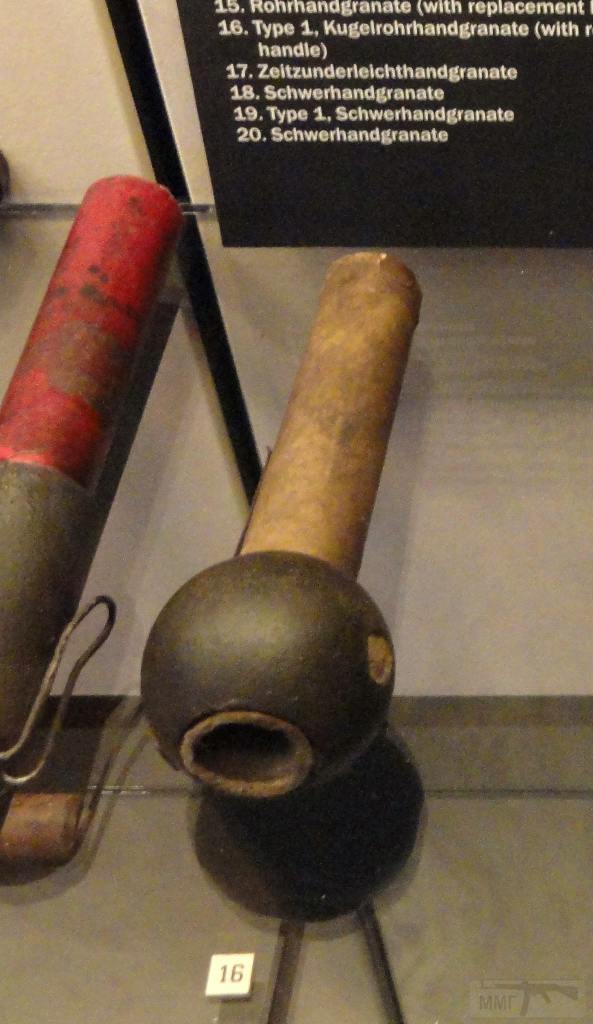

Или по музеям прошвырнуться.

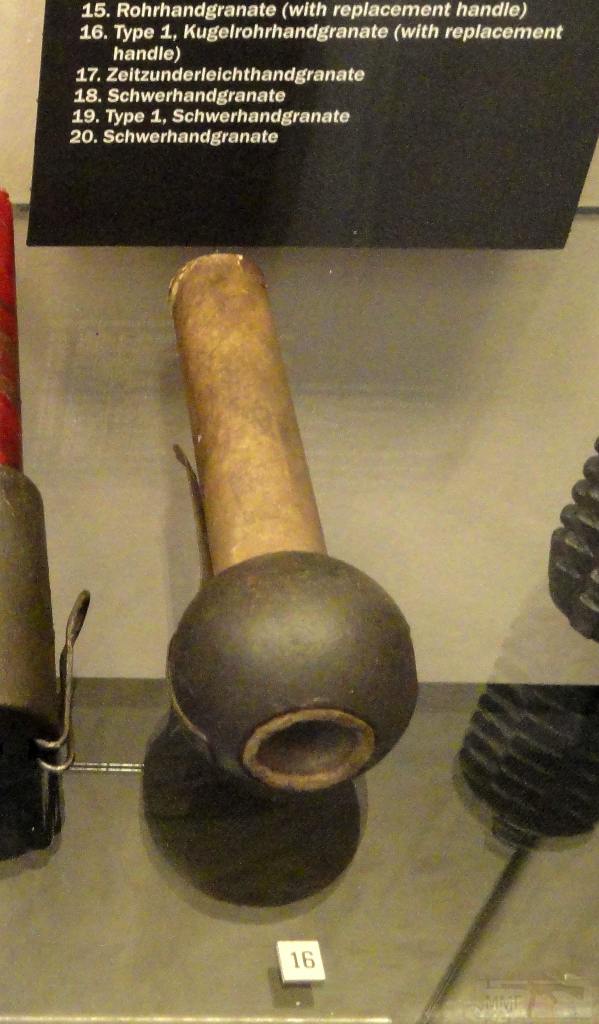

National World War I Museum в Канзас-Сити

[Wseb2net]

В то время косо не мотали, только ровно

Получается все что косо - состаренный новодел? Зачем новодельщикам тогда косо мотать? Или по принципу какую трубу картонную нашел ту и приспособил.

[Барражер]

И наклейка, печать на крафт-бумаге

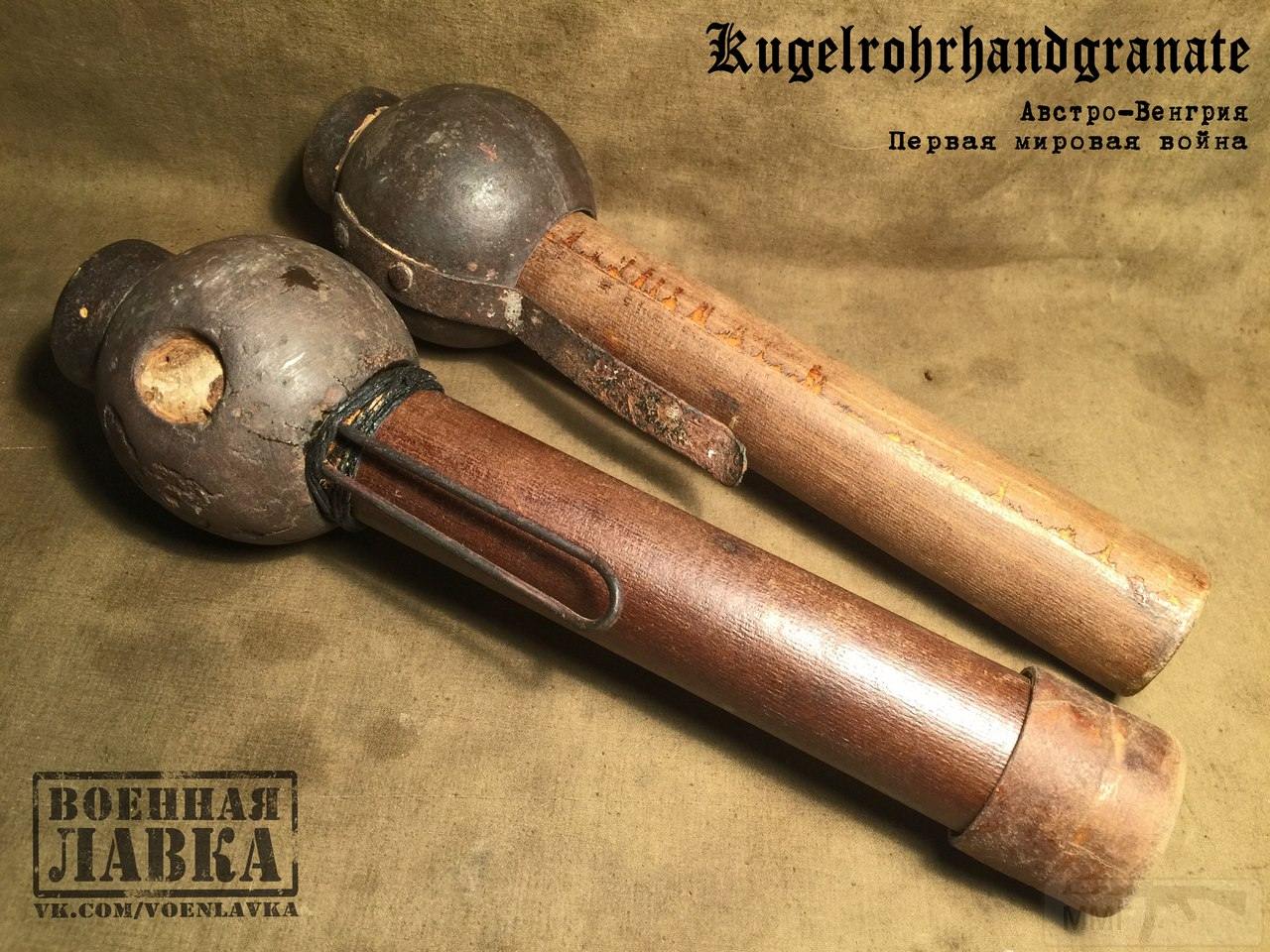

На фото Люмена, наклейка не на крафте. За подлинность всей гранаты не скажу, а вот наклейка - новодел.

[Wseb2net]

Тут вообще похоже на дерево
Во, блин, загадка!

[Sanek]

За подлинность всей гранаты не скажу, а вот наклейка - новодел.

Значит ручка тоже новодел. Наклейка с ней состарена как единое целое.

[иван777444333]

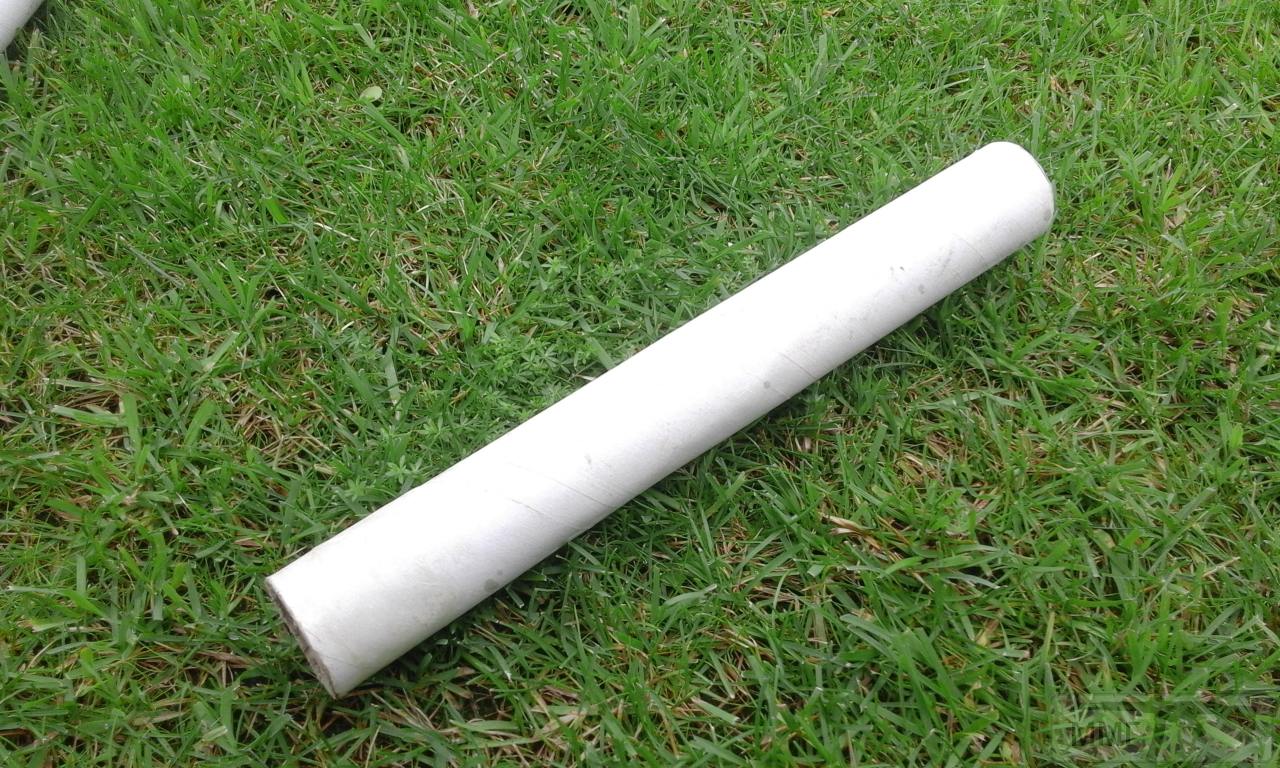

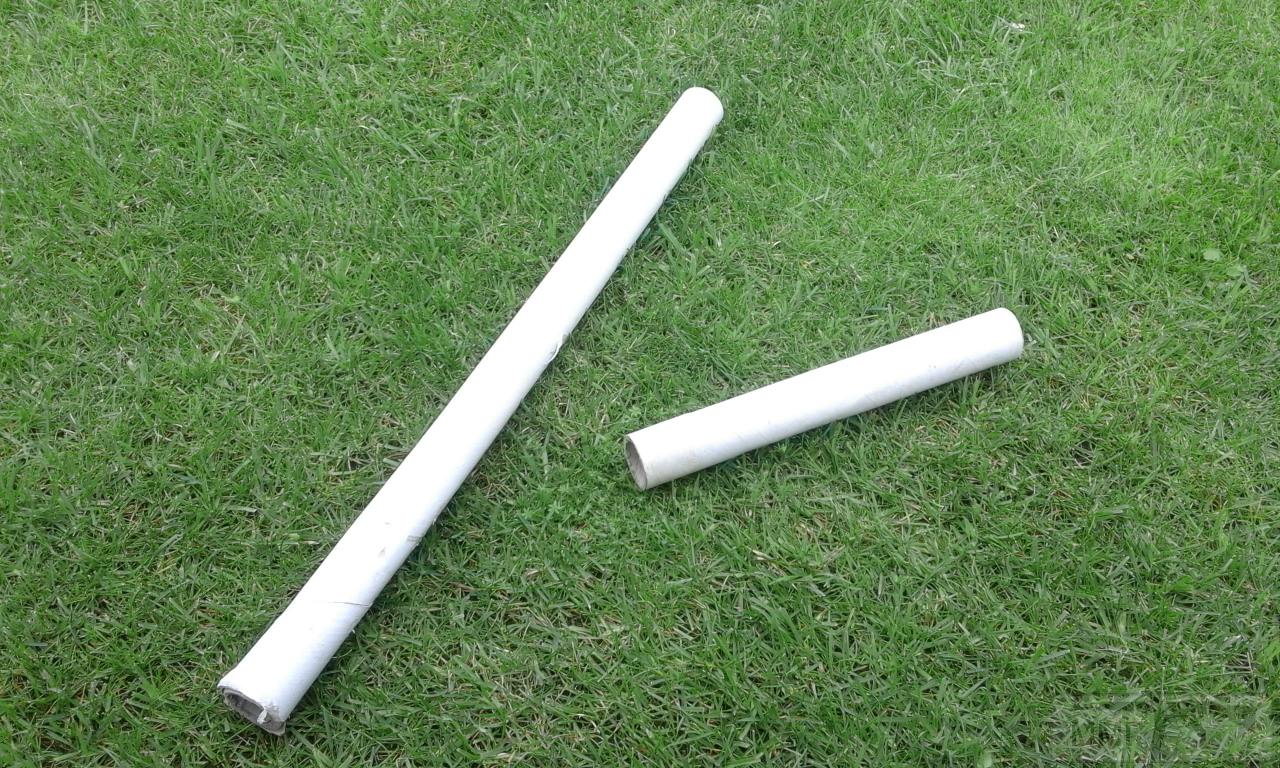

Косо намотанные, это состаренные, трубки от фольги и т.д.

[Sanek]

Вот оказывается как легко можно наставить на неправильный путь.

[Негоро]

Приступив до роботи.

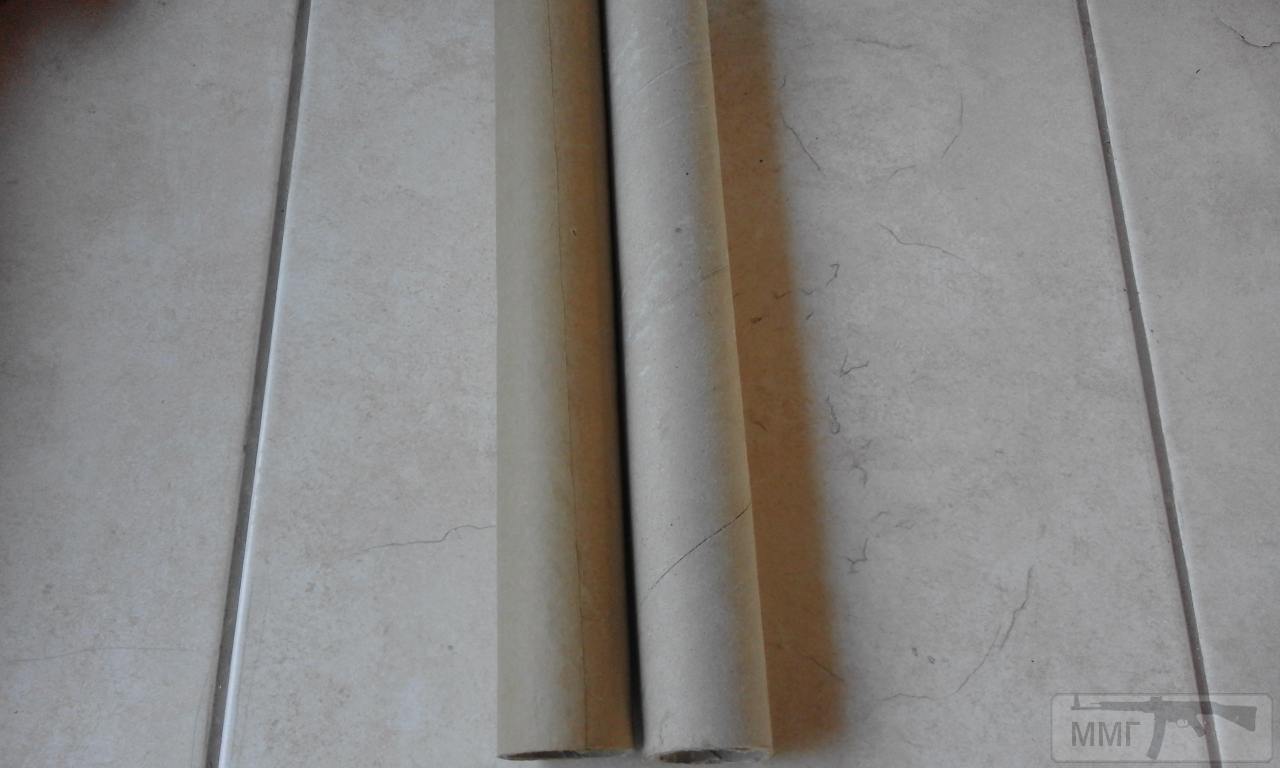

Знайшов підходящу трубу з обоїв товщиною 4 см. Вирізав з мішка з цементу полосу паперу (з вкладишу в мішок). Акуратно обклеїв полосою трубу імітуючи пряму намотку. Получилася труба як на останньому фото з ліва.
Труба на таку модель гранати повинна бути довжиною 30 см та товщиною 4 см. Но у мого макету отвори під рукоятку 4.2-4.3 см, ото ж трубу намотав 4.2 см. (не може бути такого щоб шар талапався на рукоятці). Довжину труби зробив з запасом 2 см.

[Негоро]

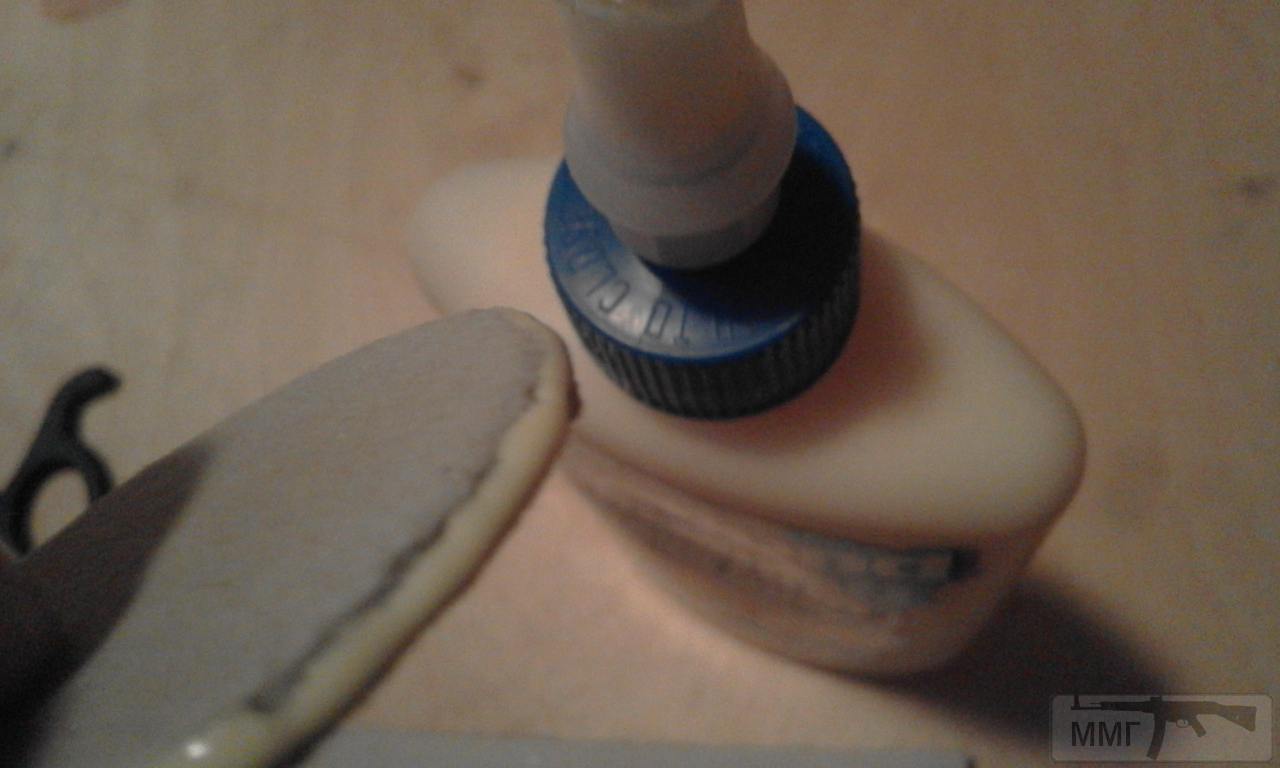

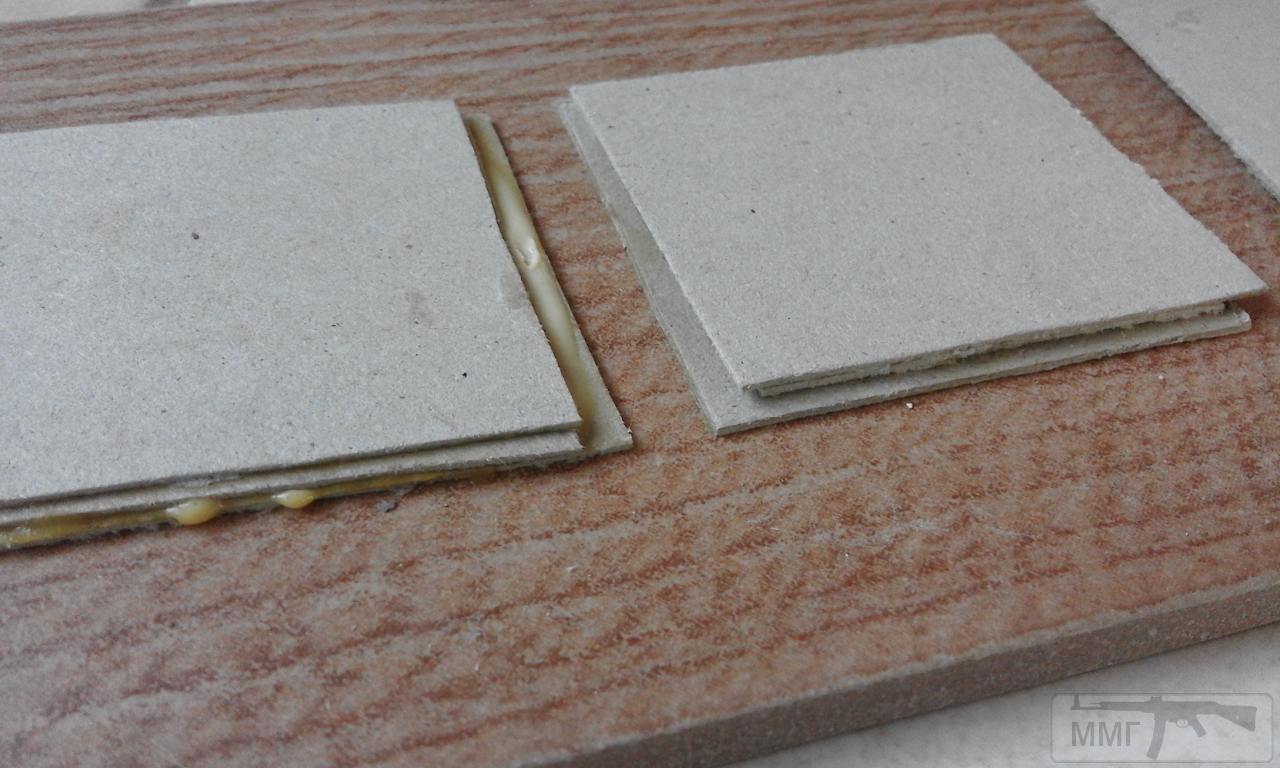

Пробки робив з підручних матеріалів. Торці клеїв з картону товщиною в 1мм. Склеїв три до купи та приложив вантажем. На слідуючий день відмалював та вирізав в розмір.

[Негоро]

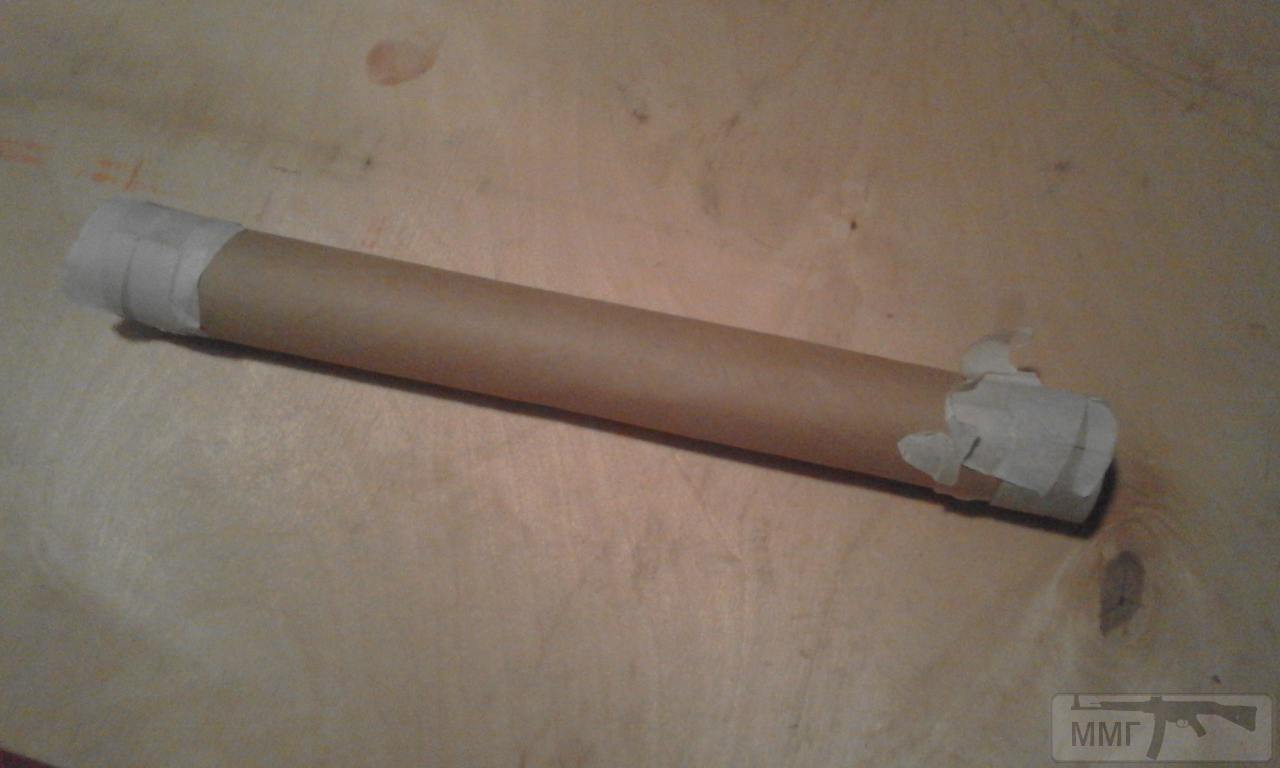

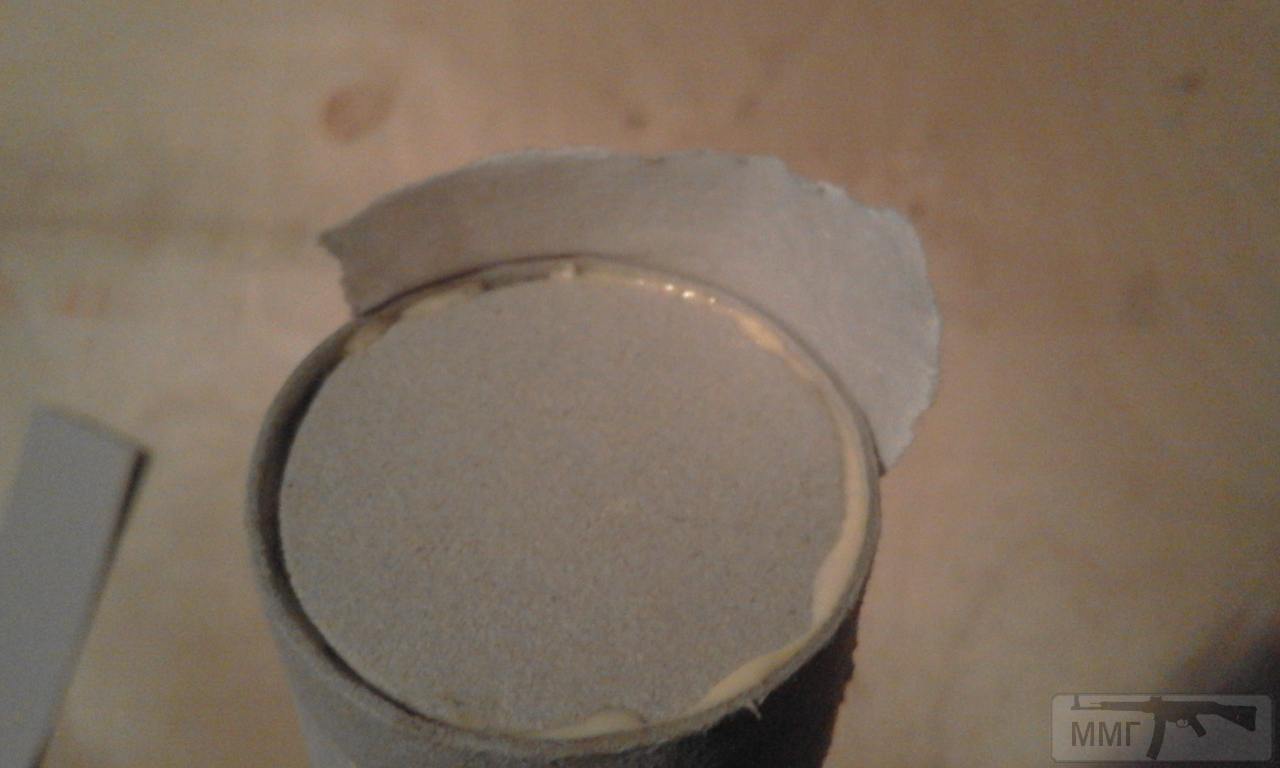

Стінки пробок робив в два етапи. Вирізив з картону в 1мм стінки, промазав клейом по діаметрі заглушок та на стику стінки, зафіксував папіровим скотчем та поставив сушитися. Збирав пробки на трубі, завчасно підложивши папірець в місці стику стінок, щоб не приклеїти заготовки до труби.

[Негоро]

Другий етап роботи над пробками. Оскільки бокові стінки заготовки мали товщину лише 1мм а потрібно було зробити 3мм, намотав потрібну товщину папером промазавши все клейом (папір з мішка з цементу). Після того як все висохло зрізав лишнє. Шліфується на ура. Пробки практично готові.

[Негоро]

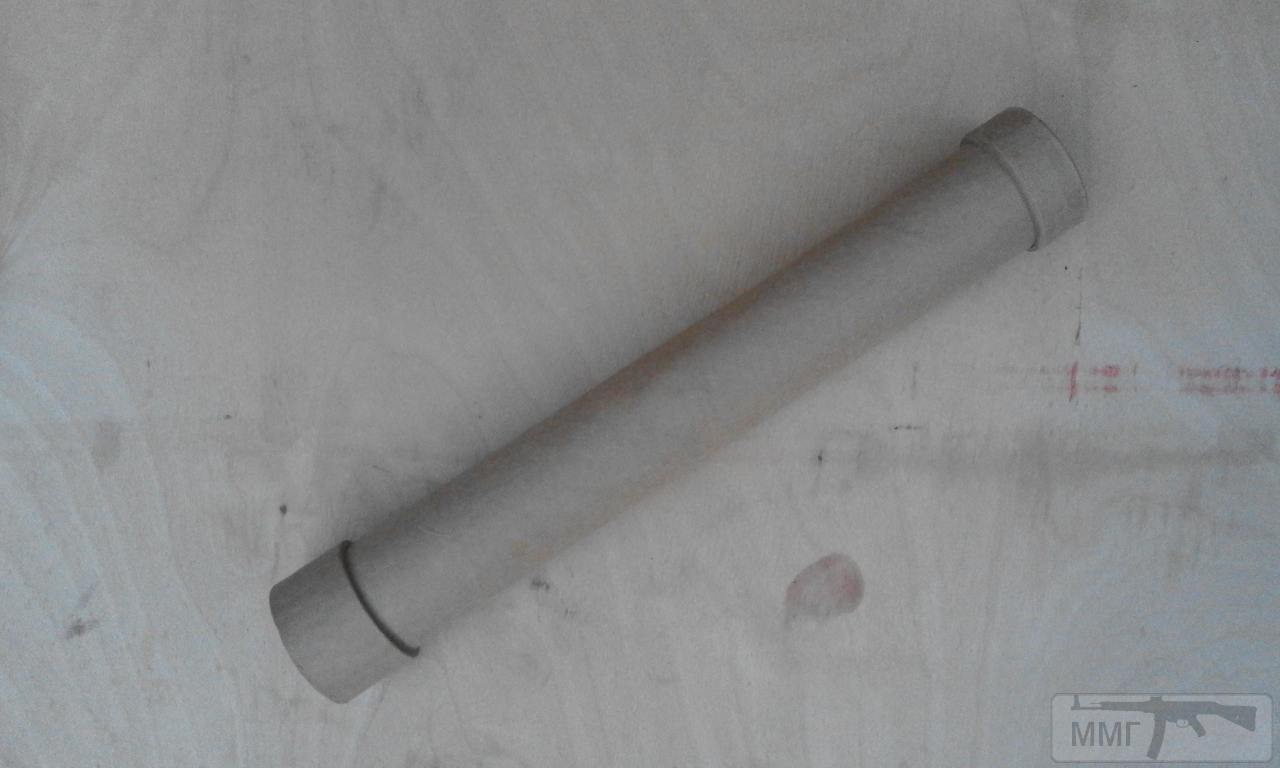

Чуть по рукоятці та пробках.
Довжина рукоятки 30 см. товщина зроблена під мій кугель 4.2см. (по схемах з мережі 4см, але всі вони написані як під копірку та і не було у той час у австро-угорців міри в сантиметрах а в дюймах, ото ж можливі неточності, робити краще по факту як на мій погляд).
Пробки. Верхню зробив висотою 2 см, нижню 3см. Як на справді має бути поки що не знаю. В подальшому можливі зміни в висоті пробок. Товщина паперу на пробках 3мм. На цьому діло і стало, шукаю інформацію для подальшої роботи.

[Sanek]

Старить будете?

[Негоро]

Старить будете?

Старити буду однозначно. Діло у тому що сам шар не в самому кращому стані. Ото ж старити прийдеться.

[Wseb2net]

сам шар не в самому кращому стані

Да что там вам его вывести! Сварке он поддается?

[иван777444333]

Сварке он поддается?

Плохо очень

[Негоро]

Да что там вам его вывести! Сварке он поддается?

Я б з радістю але надто багато у мене проектів. Та і придмети зачовгані (в міру звичайно) мені більше подобаються, бо вони не похожі на копії яких зарас греблю гати.

[Wseb2net]

Негоро, так я не в нульц предлагаю выводить. Если предмет в очень плохом состоянии, то можно сделать его получше. Да что я говорю - вы и так все знаете лучше меня! И делаете С интересом наблюдаю за процессом.

[Негоро]

Негоро, так я не в нульц предлагаю выводить. Если предмет в очень плохом состоянии, то можно сделать его получше.

Цей варіант не відмітається. Шар не зовсім плачевному стані. Дойде і до нього черга
